P739-小型吊运机设计 下载积分：50　资料编号： P739

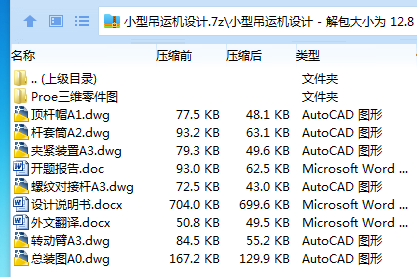

作品包括:

Word版说明书1份，共36页，约9300字

外文翻译一份

开题报告一份

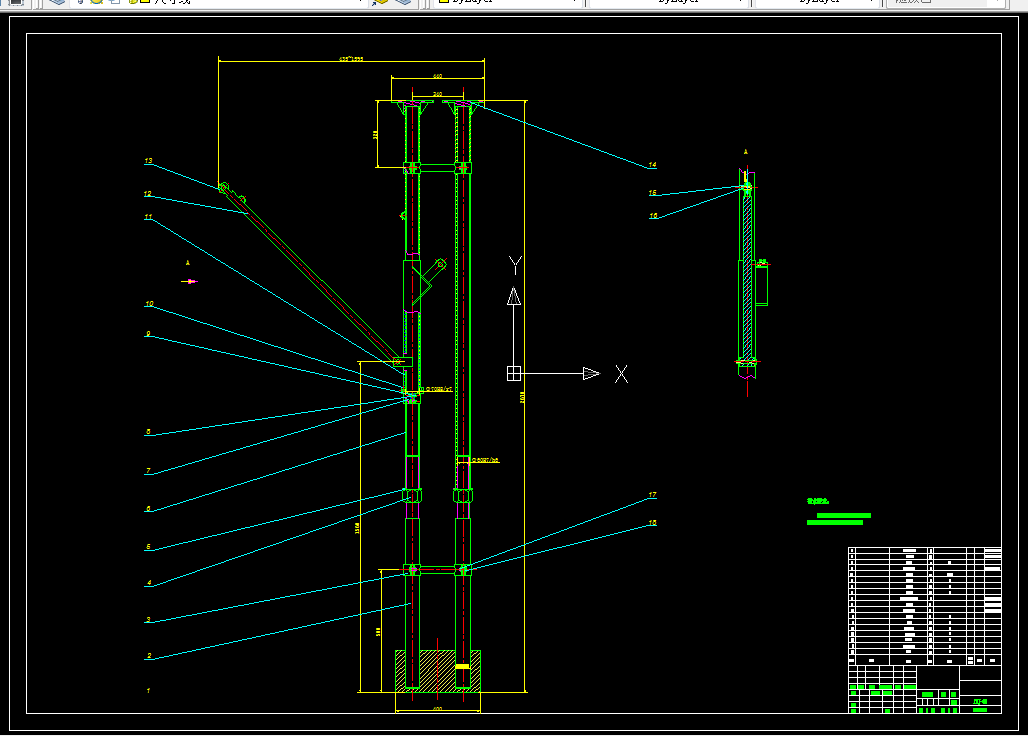

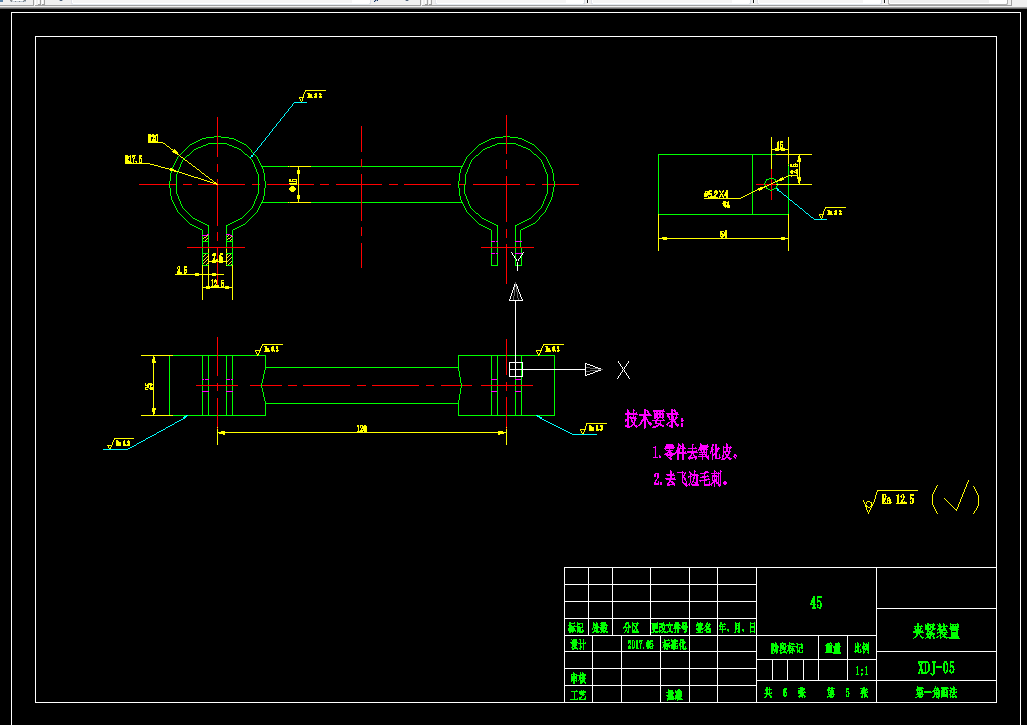

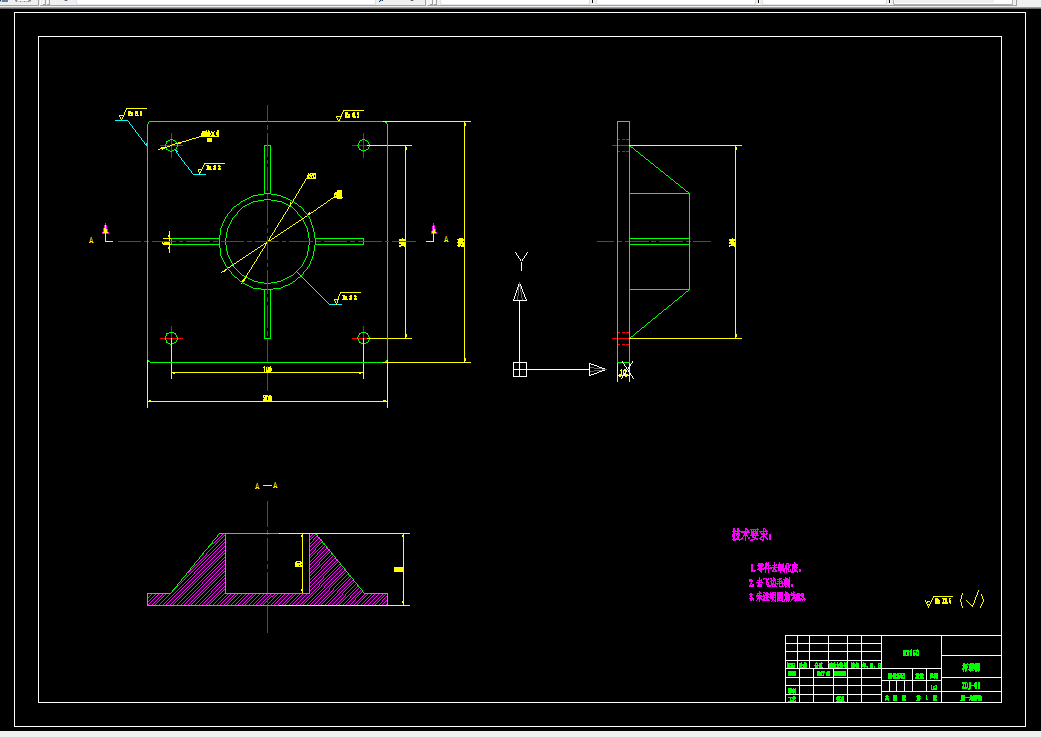

CAD版本图纸，共6张

摘  要

    吊运机的发明产生是当今机械搬运上的一大突破，从此结束了上千年来高层建筑材料靠人力搬运的历史。

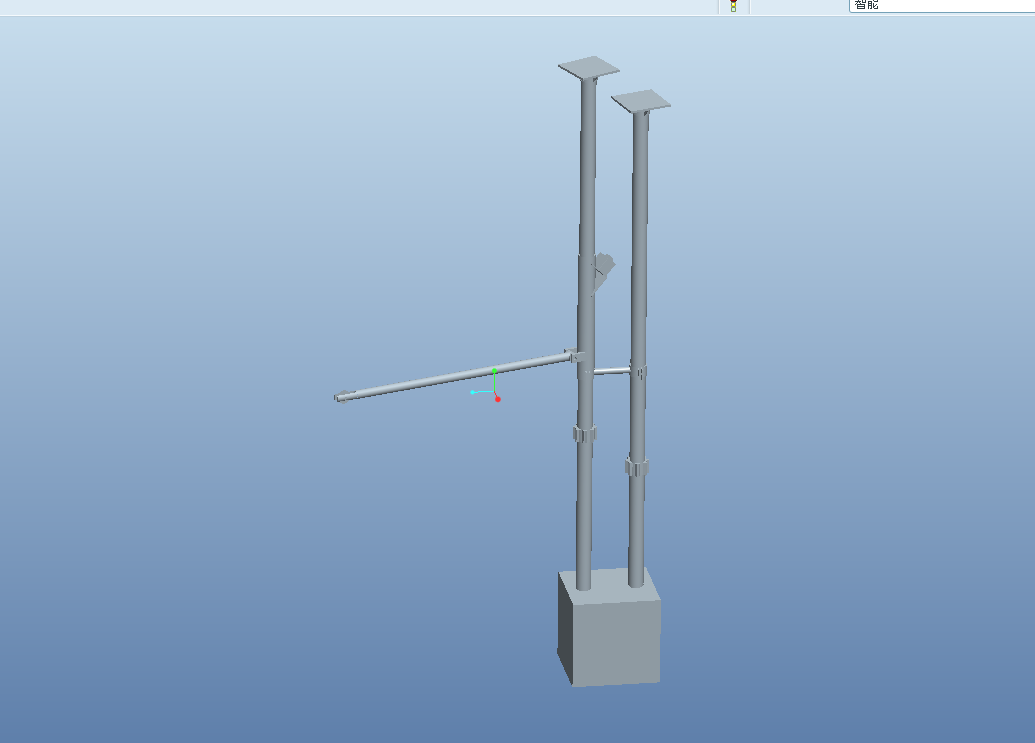

    本文主要表达的是双立柱便携式小型吊运机的电动机选型，以及减速器和支架的设计，夹具的选择等，并利用所学的proe绘制三维模型。

    该小型吊运机适用于吊运钢直径120mm，吊运高度2m，速度0.5m/s的吊运本文对小型吊运机的特点原理进行描述，为以后的改进提供案例和材料。

关键词：双立柱  吊运机  圆钢

目  录

摘  要 i

Abstract ii

绪  论 1

1.1 小型吊运机介绍 1

1.2 小型吊运机市场情况 1

1.3 面临的问题 2

第二章 设计工作与任务 4

2.1.基本要求 4

2.2 编写设计说明书 4

2.3. 图纸绘制 4

第三章 总体方案确定 5

3.1方案设计一 5

3.2方案设计二 6

3.3 方案设计三 7

3.4 方案确定 7

第四章 结构设计参数计算 9

4.1 电动机的选用： 9

4.2 传动比的选择： 9

4.3蜗轮蜗杆减速机构设计 9

4.4 联轴器的选用 15

4.5 钢丝绳直径的选用 16

4.6 支架设计 16

4.7夹具的选择 19

第五章 三维模型的建立 20

第六章维修及安装的问题 25

6.1 安装注意的问题 25

6.2 安装和运行中应注意事项 26

6.3 常见故障及排除方法 26

6.4 维修保养方法 27

结  论 28

参考文献 29
