Z1422-红枣去核切片机设计【含SW三维图】 下载积分：150　资料编号： Z1422

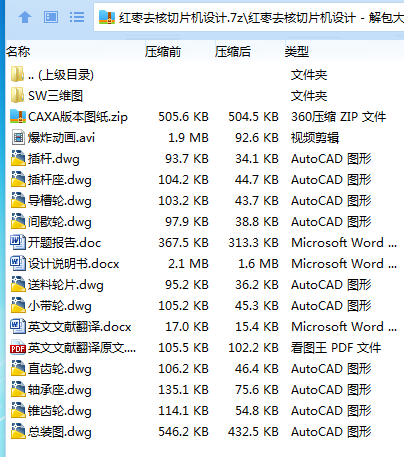

作品包括:

Word版说明书1份，共59页，约19000字

开题报告一份

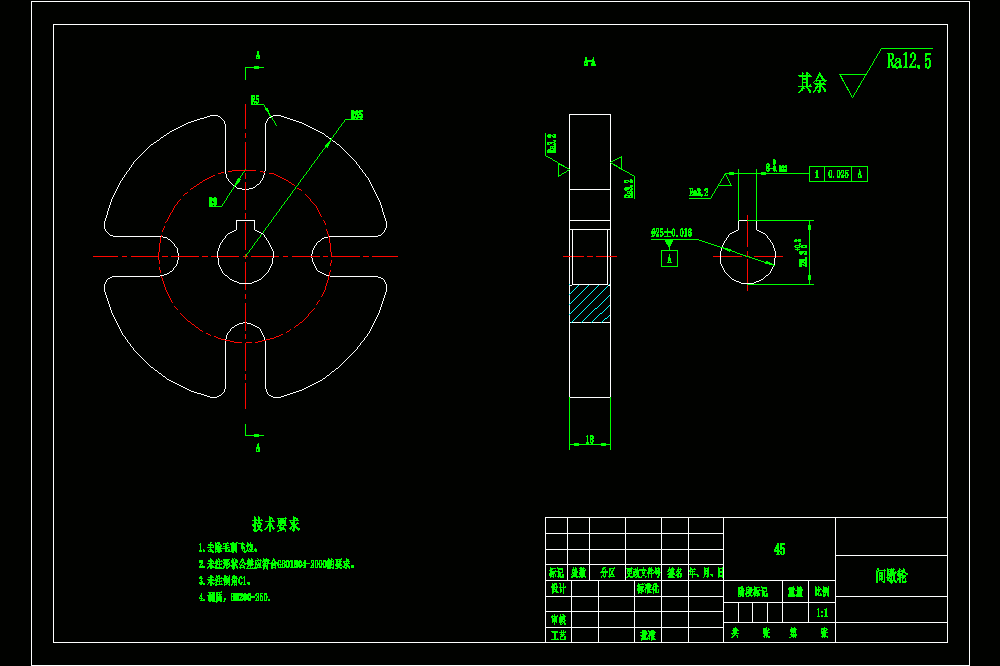

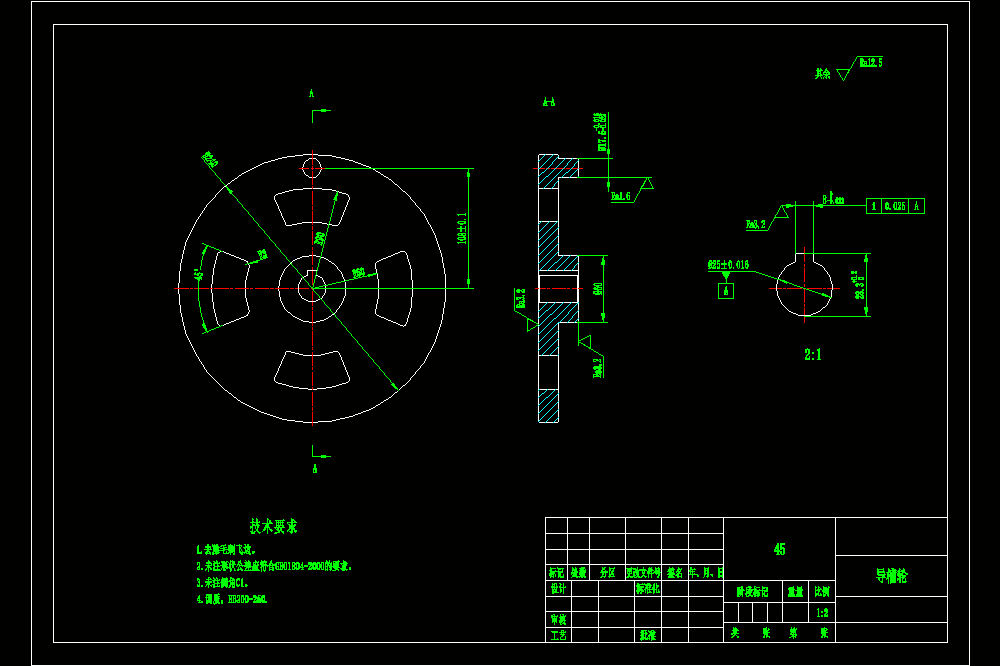

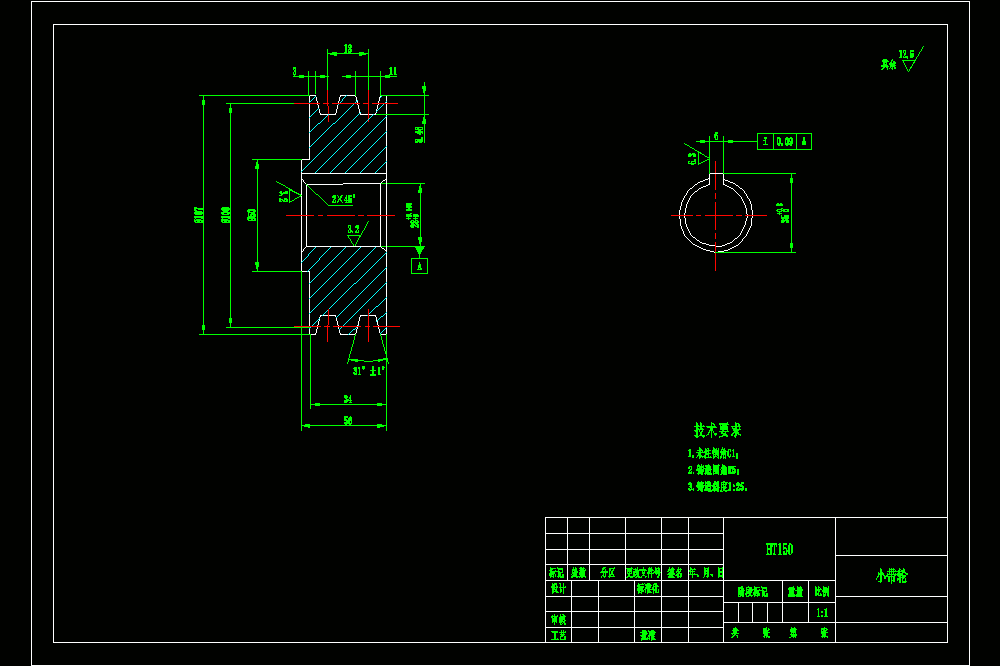

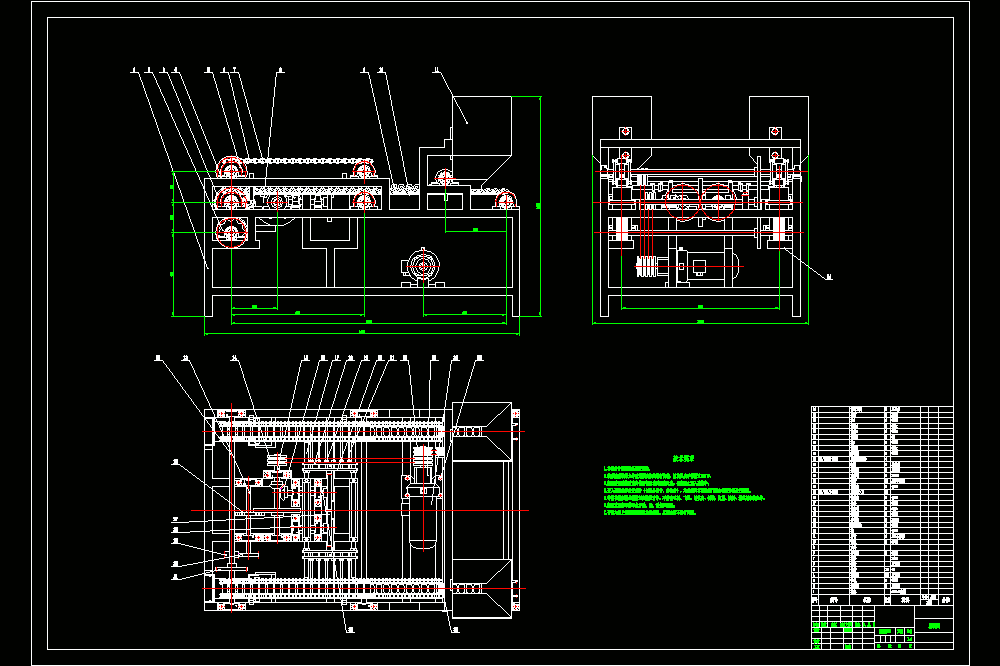

CAD版本图纸，共10张

SW三维图一套

仿真动画视频一份

摘  要

为解 决红枣去核切片机的切片厚度不均、破碎率高、枣核残留等问题，针对红枣精深加工过程劳动强度大、自动化程度低、造碎率大等技术难题, 设计了一种新型大東去核切片一体机,可一次性完成红枣自动定向排序、夹紧、去核、切片等エ序。采用槽轮杋构实现间歇上料、夹紧、切片;采用定向传送链、毛刷、摩擦板相互作用实现定向排序;采用两排平行放置的链实现定位和夹紧; 去核装置采用对心曲柄滑块机构来实现;采用刀具固定,刀槽式送料轮旋转实现切片。所设计的新型红枣枣去核切片机的有序上料率高于95%,去核与切片的破碎率小于5%,设备结构简单,定向效果好,制造费用低,生产率高,适应性强。

关键词：红枣；间歇上料；去核；切片

目  录

摘  要 I

Abstract II

第1章 绪  论 - 1 -

1.1 引言 - 1 -

1.2 研究目的及意义 - 1 -

1.3 国内外研究现状 - 1 -

1.3.1国内研究现状 - 1 -

1.3.2国外研究现状 - 2 -

1.4 本文研究的内容 - 4 -

第2章 总体方案设计 - 5 -

2.1红枣去核切片存在的问题 - 5 -

2.2总体结构 - 5 -

2.3工作原理 - 6 -

2.4 主要技术参数 - 7 -

第3章 上料夹紧装置设计 - 8 -

3.1 上料装置 - 8 -

3.2 夹紧装置 - 8 -

3.3 链传动设计计算 - 8 -

3.3.1滚子链的设计 - 8 -

3.3.2链轮设计计算 - 13 -

第4章 去核装置设计 - 16 -

4.1间歇运动机构 - 16 -

4.2去核原理 - 16 -

4.3去核机构设计 - 16 -

4.4曲柄滑块机构设计 - 17 -

4.4.1分类 - 17 -

4.4.2动力学特性 - 18 -

4.4.3运动学特性 - 19 -

4.4.4设计计算 - 20 -

第5章 切片装置设计 - 24 -

5.1结构与原理 - 24 -

5.2零部件设计 - 24 -

5.3各机构运动协调性分析 - 24 -

第6章 传动系统设计 - 26 -

6.1动力传递路线图 - 26 -

6.2带传动设计 - 26 -

6.2.1电动机的选择 - 26 -

6.2.2确定各级传动比 - 26 -

6.2.3计算运动参数 - 27 -

6.2.4带传动的设计 - 28 -

6.2.5带轮的设计 - 30 -

6.3锥齿轮传动 - 31 -

6.4直齿轮传动 - 34 -

6.5轴的计算和设计 - 43 -

6.5.1 轴一的设计 - 43 -

6.5.2轴二的设计 - 46 -

6.6 滚子轴承的校核 - 49 -

6.7 键的校核 - 50 -

6.7.1 轴一键校核 - 50 -

6.7.2轴二键校核 - 50 -

结  论 - 51 -

参考文献 - 52 -

致  谢 - 53 -
