JJ9021-基于CAD技术的线切割机床设计 下载积分：100　资料编号： JJ9021

作品包括:

Word版说明书1份，共58页，约25000字

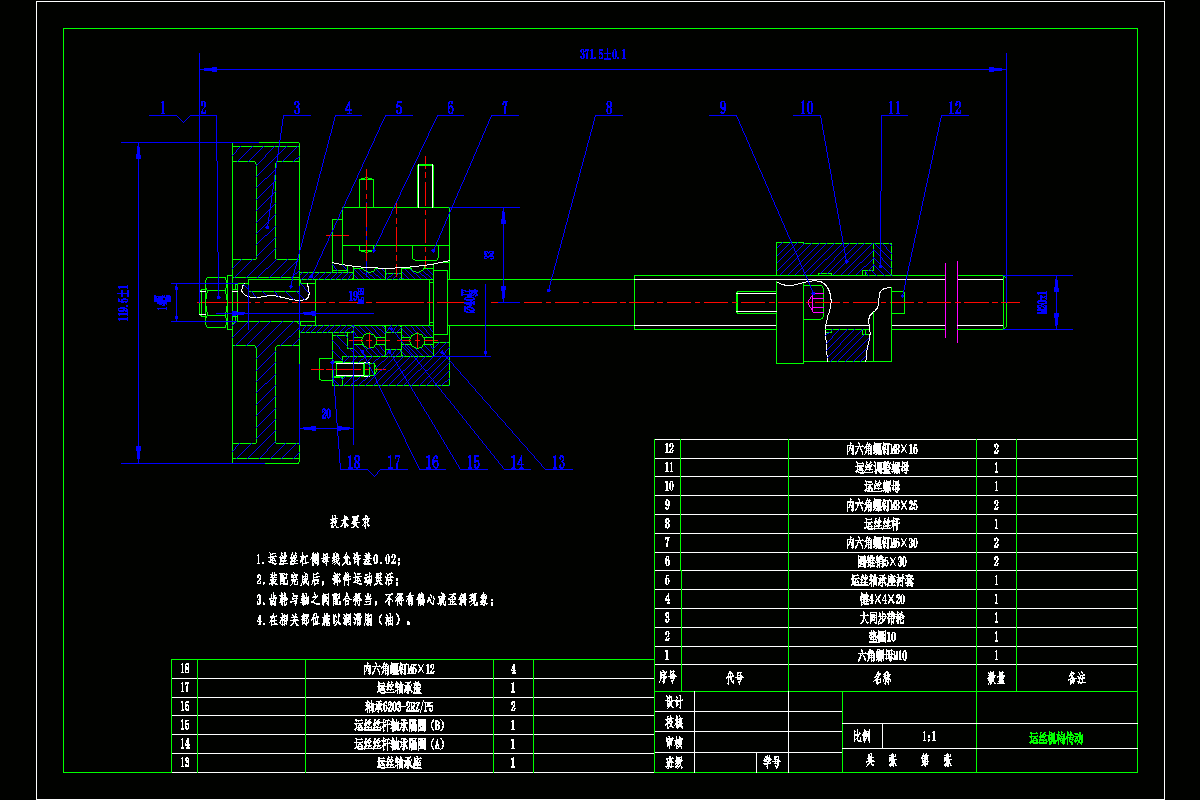

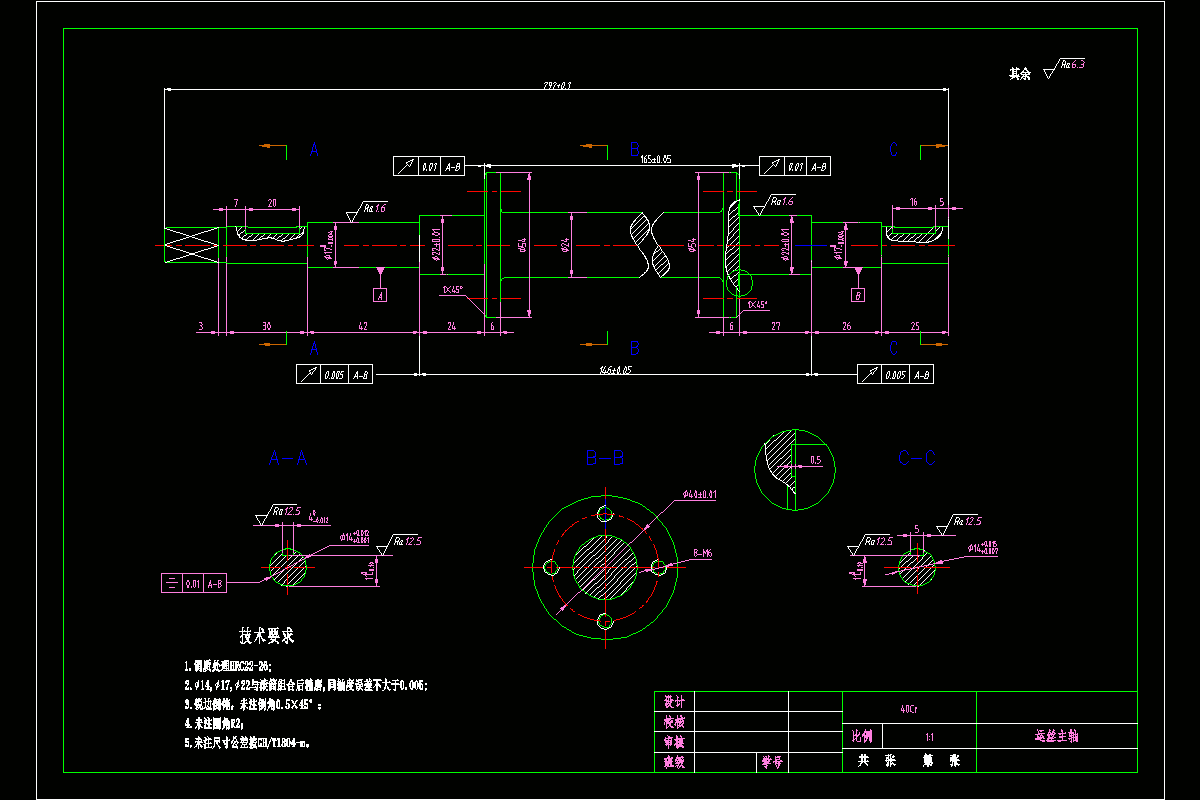

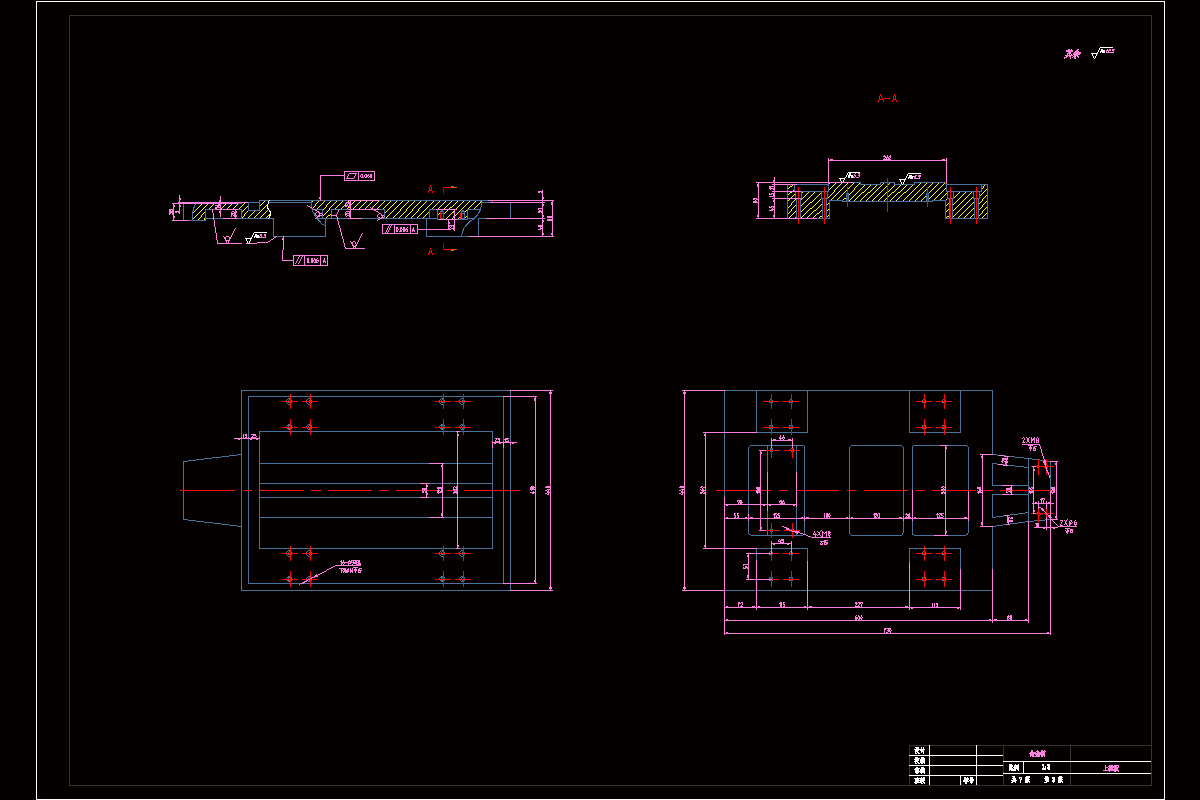

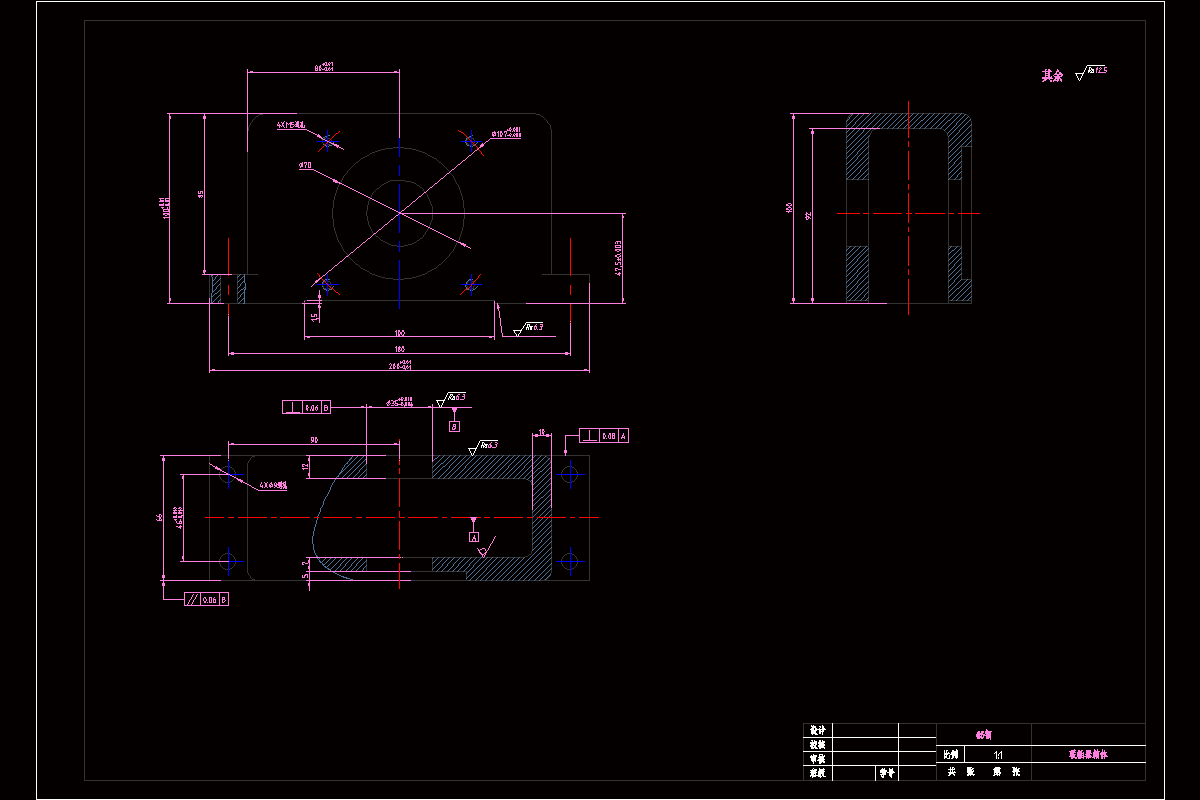

CAD版本图纸，共7张

摘要

数控电火花线切割机床是一种用于切割导电金属材料的成型机械，属电加工范畴，其采用高温电化学腐蚀的特殊工作原理，具有无宏观切削力，材料利用率高，加工精度高等优点，因此被广泛应用于模具加工、各类机械配件加工以及高精密零件加工等领域。为满足日益增长的工业生产需求，线切割机床正朝着加工高效化和操作简易化等方向发展[1]。因此，在大学阶段对线切割机床进行关键技术研究很有必要。

本课题依据所给的机床性能指标，首先确定了整体方案；然后依据机械专业相关知识完成各机构的设计及主要零部件的校核；最后使用UG完成整体机床的建模和装配，同时对走丝架的主梁和端梁进行有限元分析，验证了线架结构的可靠性；最终完成了线切割机床设计。具体完成任务如下：

1）在充分调研线切割机床的发展现状和趋势后，论证对比了多种布局后，最终确定了线切割机床的总体方案；

2）依据所给的机床参数和性能指标，完成了进给工作台机构、往复运丝机构、升降走丝架机构的详细设计，并对关键零件进行了校核计算；

3）设计了配套的工作液循环系统和润滑系统；

4）完成了线切割机床的3D建模和总体装配，并对升降走丝架机构的主梁和端梁进行有限元分析，结果表明本机设计完全满足设计要求和工况需求。
