JJ9028-过滤器外壳冲压工艺规程编制及模具设计【含Creo三维图】 下载积分：100　资料编号： JJ9028

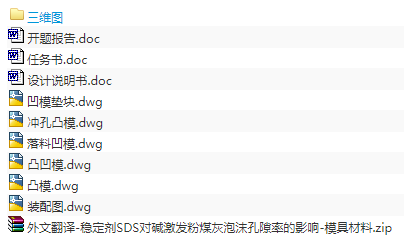

作品包括:

Word版说明书1份，共45页，约20000字

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共6张

Creo5.0三维图一套

摘要

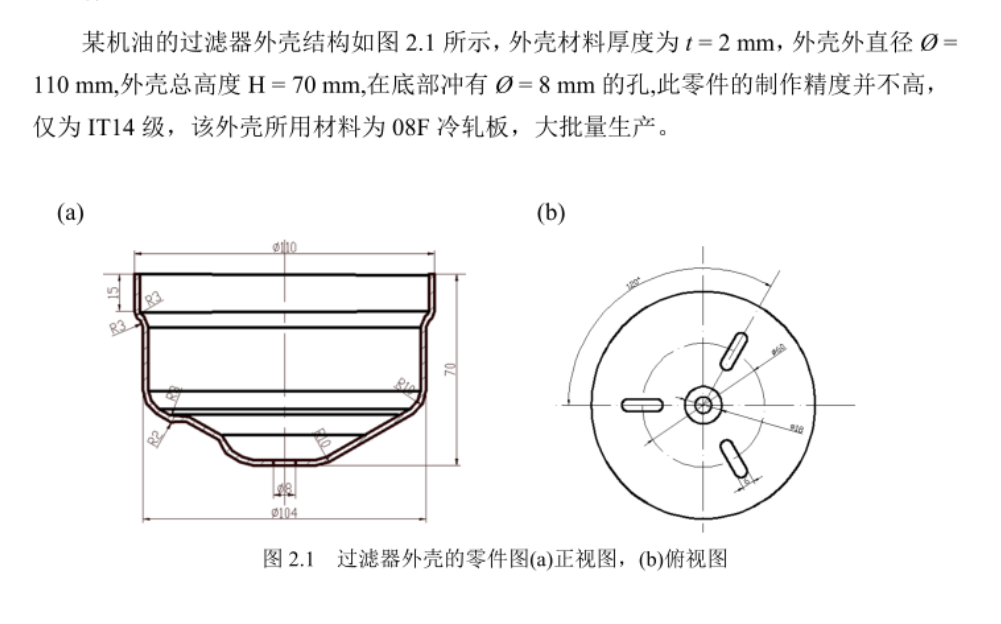

在生产技术迅速发展的现代工业中，过滤器外壳对过滤器有很大的保护作用，它是由厚度为2 mm的08F冷轧板一次拉深而成的，外壳外直径?为110 mm,外壳总高度为70 mm,在底部冲有?为8 mm的孔,为符合柴油机的需求，提高模具生产效率，采用大批量生产。主要设计内容如下：

(1)通过对所给出的过滤器外壳的工艺分析，确定加工工艺方案，最终选择使用复合模生产。

(2)根据过滤器外壳的结构特性，确定冲孔、拉深和落料等多个工位的加工方式以及加工次序，制定出合理的排样图。

(3)根据排样图，计算出所有模具制造数据。主要有冲压成型过程所需的冲裁力以及凸模和凹模的刃口尺寸等。合理选择模架以及合适的卸料装置，最后，选取适合于生产该制件的冲压设备。

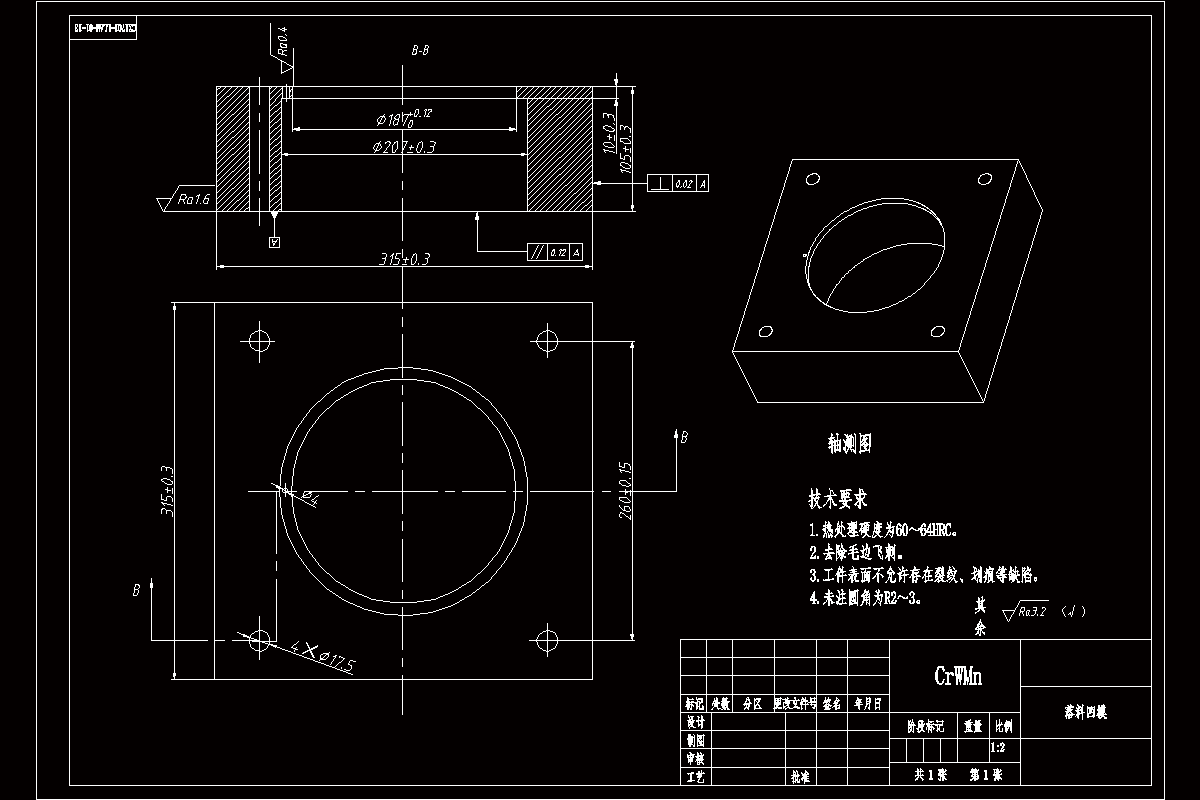

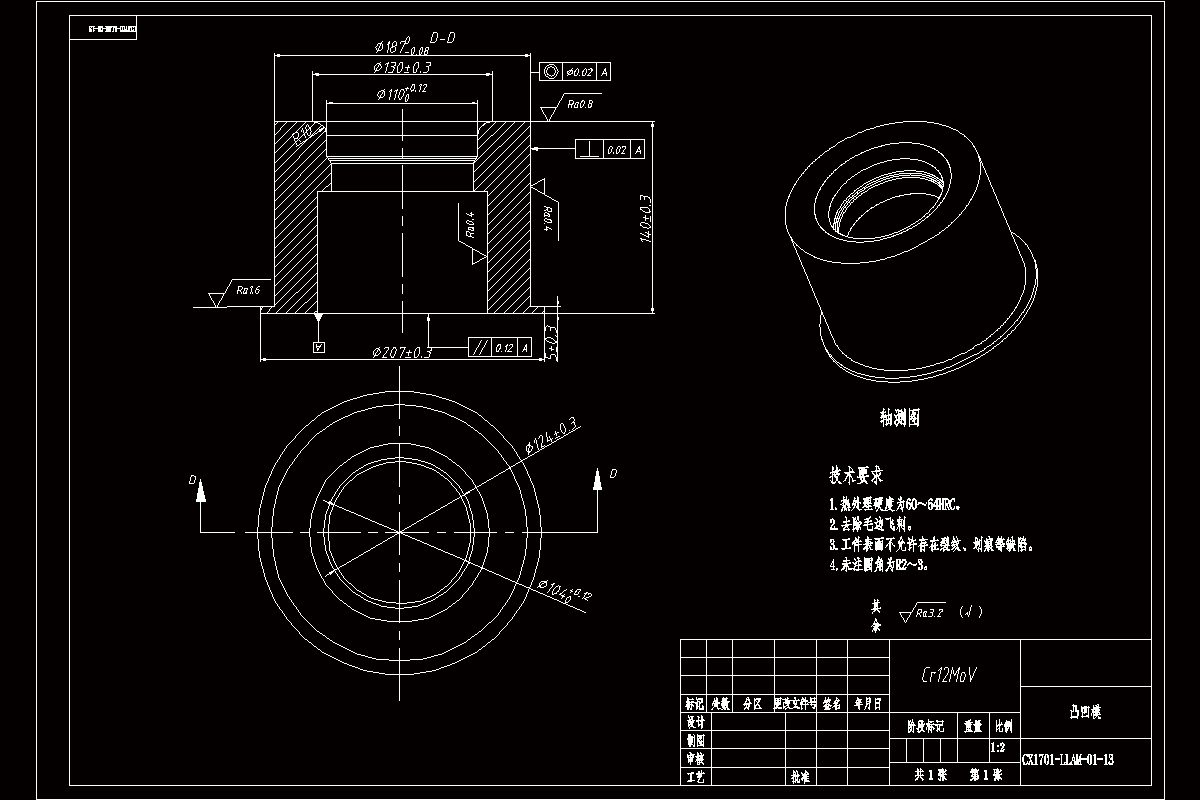

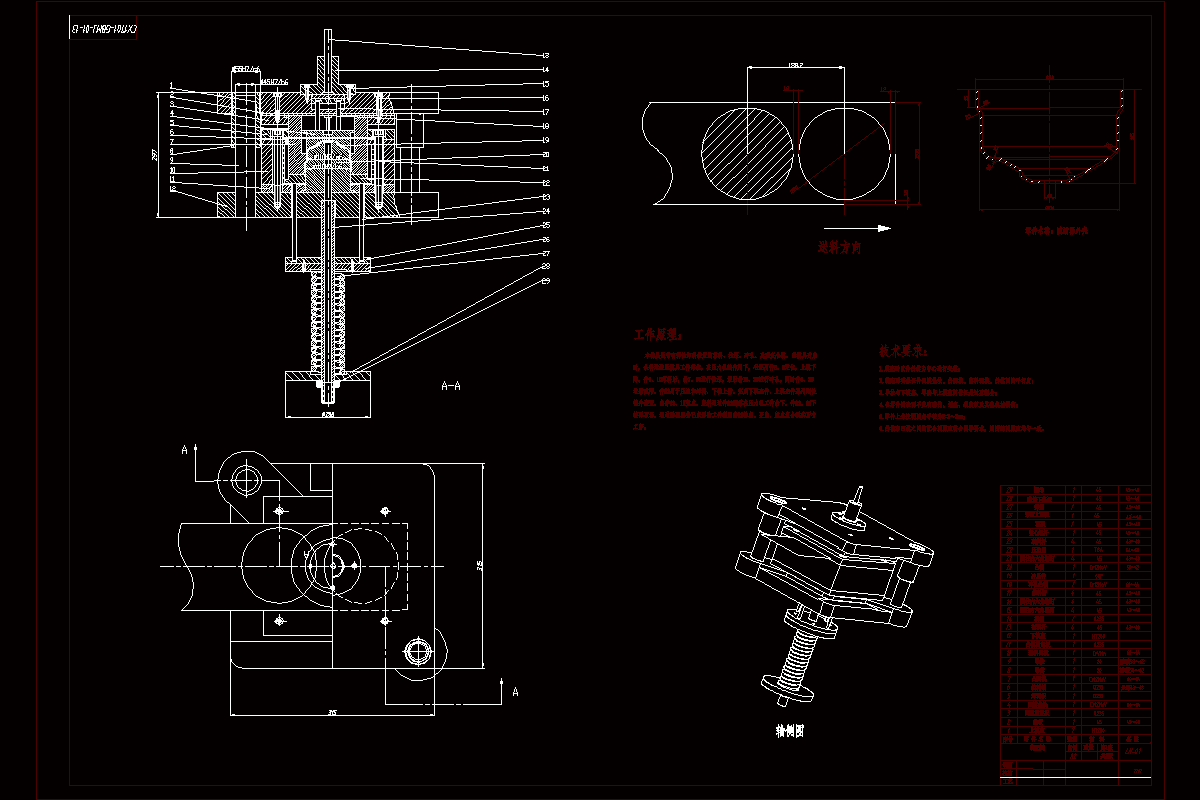

(4)设计出可以生产出完整的过滤器外壳的成型模具，并设计出模具的总体结构。包括落料凸模、落料凹模、凸凹模、冲孔凸模、导料板、固定板、卸料板、卸料弹簧等零件的设计。最后，根据计算出来的数据，利用Creo5.0三维绘图软件画出每个零件，完成模具的总装配图，并在Creo5.0软件中导出二维装配图，利用AutoCAD软件进行修改。
