JJ9030-防尘罩零件冲压成型工艺及模具设计 下载积分：100　资料编号： JJ9030

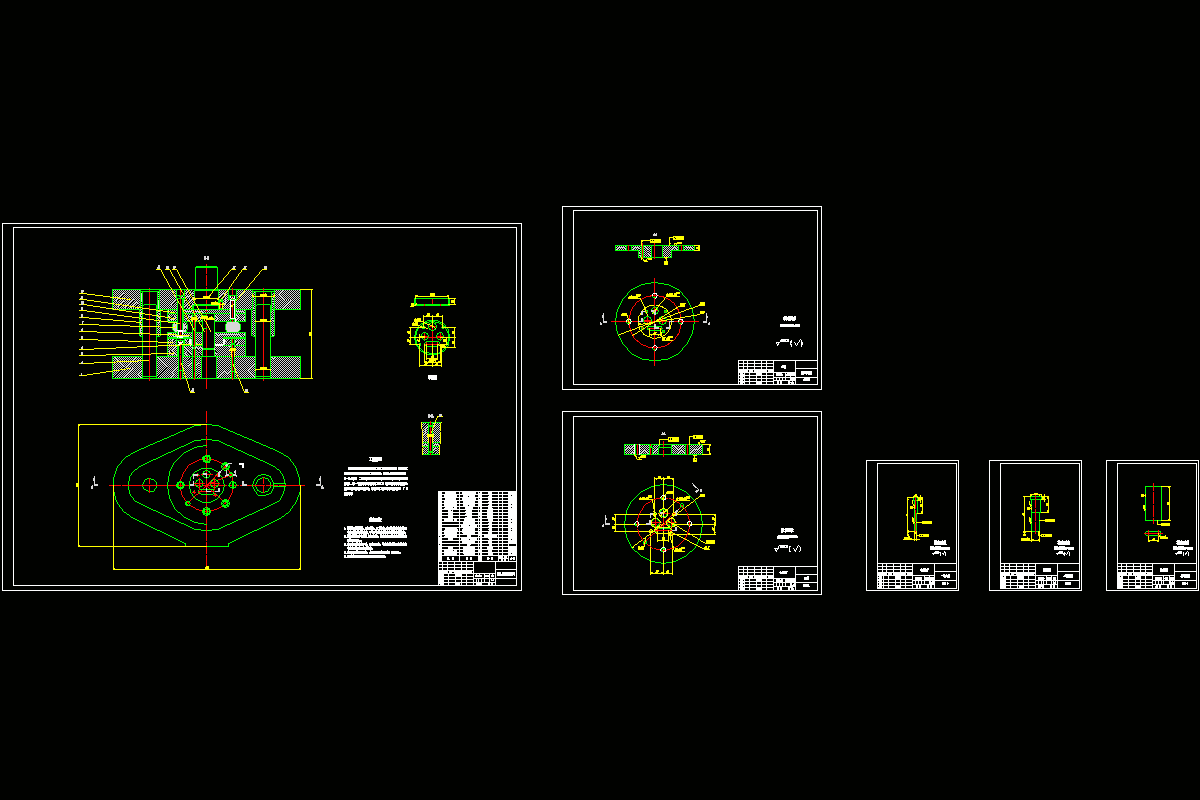

作品包括:

Word版说明书1份，共39页，约18000字

PPT答辩一份

CAD版本图纸，共11张

摘要

本设计中的防尘罩零件主要用于机床，保护机床的表面不受外界的腐蚀和破坏，防止灰尘、切屑等进入轨道。保持机床的加工精度，延长机床的使用寿命。冲压加工可以获得其他加工方法所不能或难以制造的壁雹质量轻、刚性好、表面质量高和稳定性好的零件。

制定出合理可行的工艺方案。防尘罩零件的加工共包括落料、拉深及冲孔三道工序。底部存在孔的拉深件通常在完成拉深后再进行冲孔，因为在拉深加工时材料会发生塑性流动，如若在冲孔加工后再进行拉深必然会降低孔的形状精度。通过分析确定出工艺方案为先采用落料拉深复合模完成前两道工序的加工，再利用冲孔模在单次行程中一次性完成底部三种规格的孔的加工。

设计出落料拉深复合模和冲孔单序模的结构形式，完成各零件的具体设计。复合模采用倒装、上出料的结构，落料凹模为整体式结构，条料从前往后送入模具，利用导料销及挡料销进行定位，由弹性卸料装置完成卸料。冲孔模采用正装结构，利用定位板和卸料板相互配合定位工件。两副模具都采用滑动导向中间导柱圆形模架。确定出各零件的外形尺寸并选择出合适的材料。

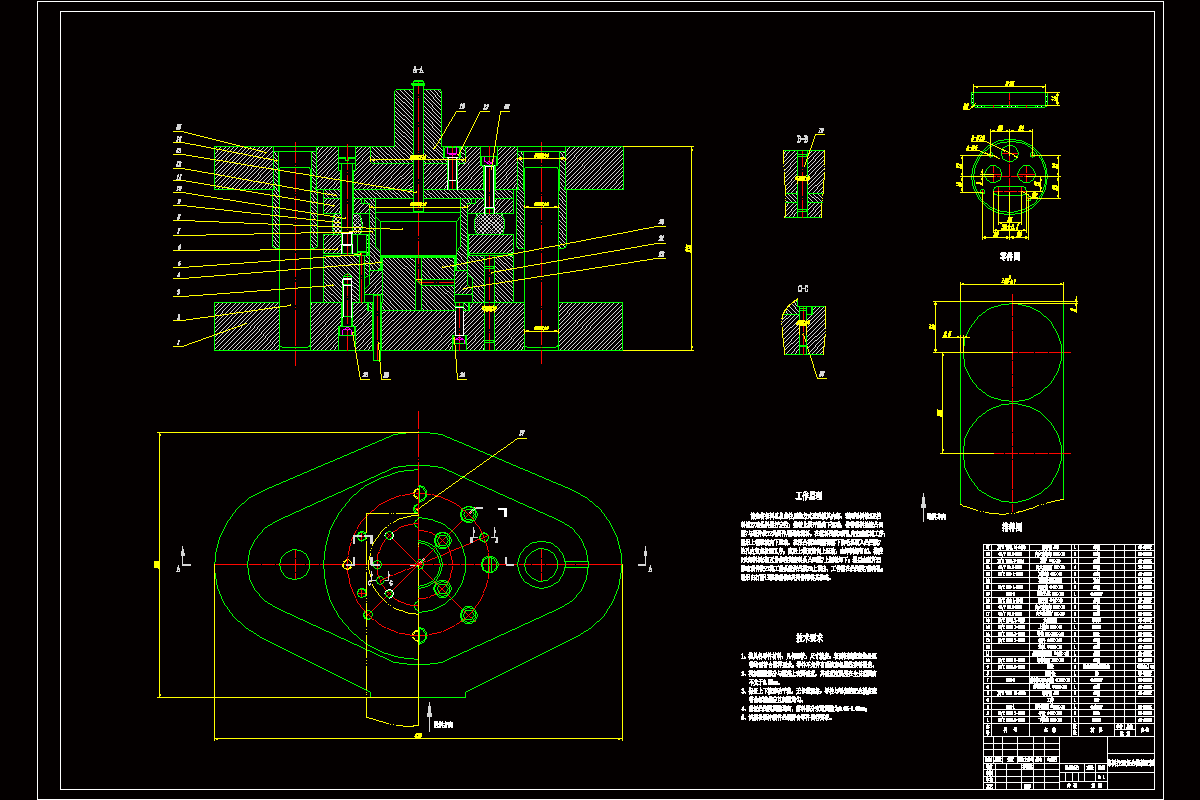

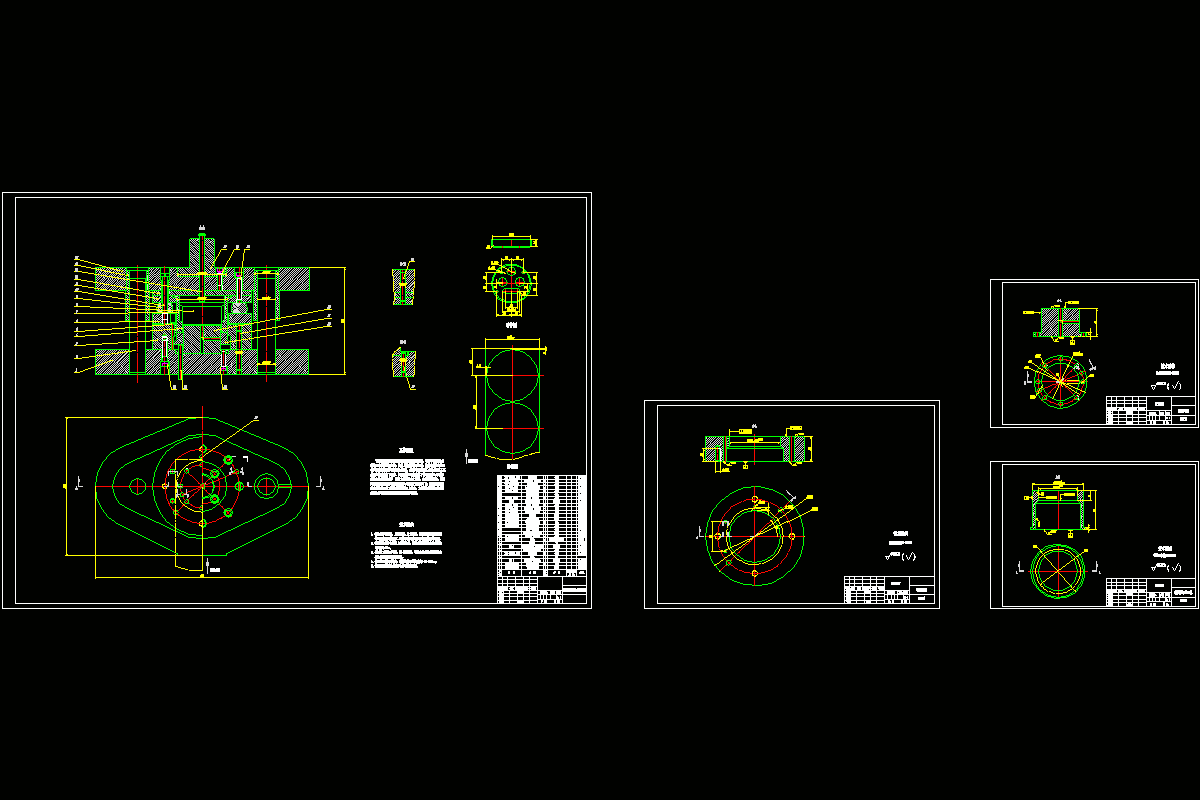

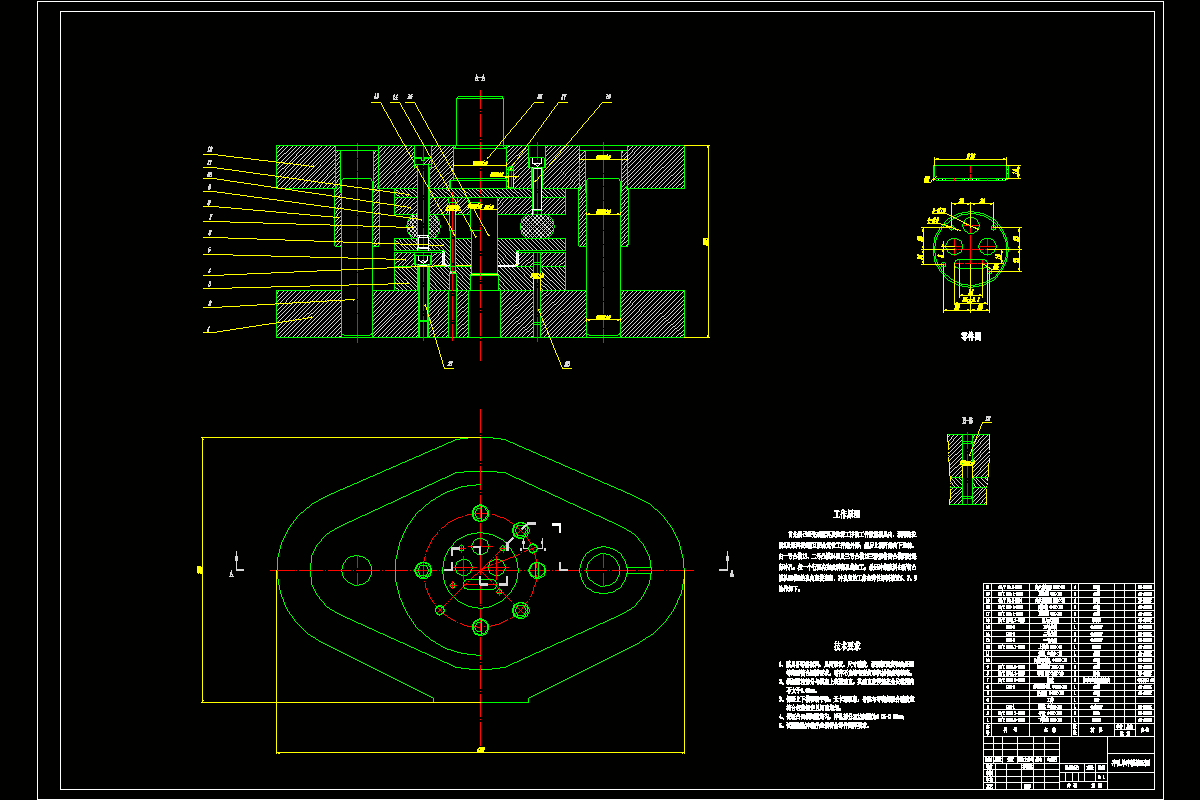

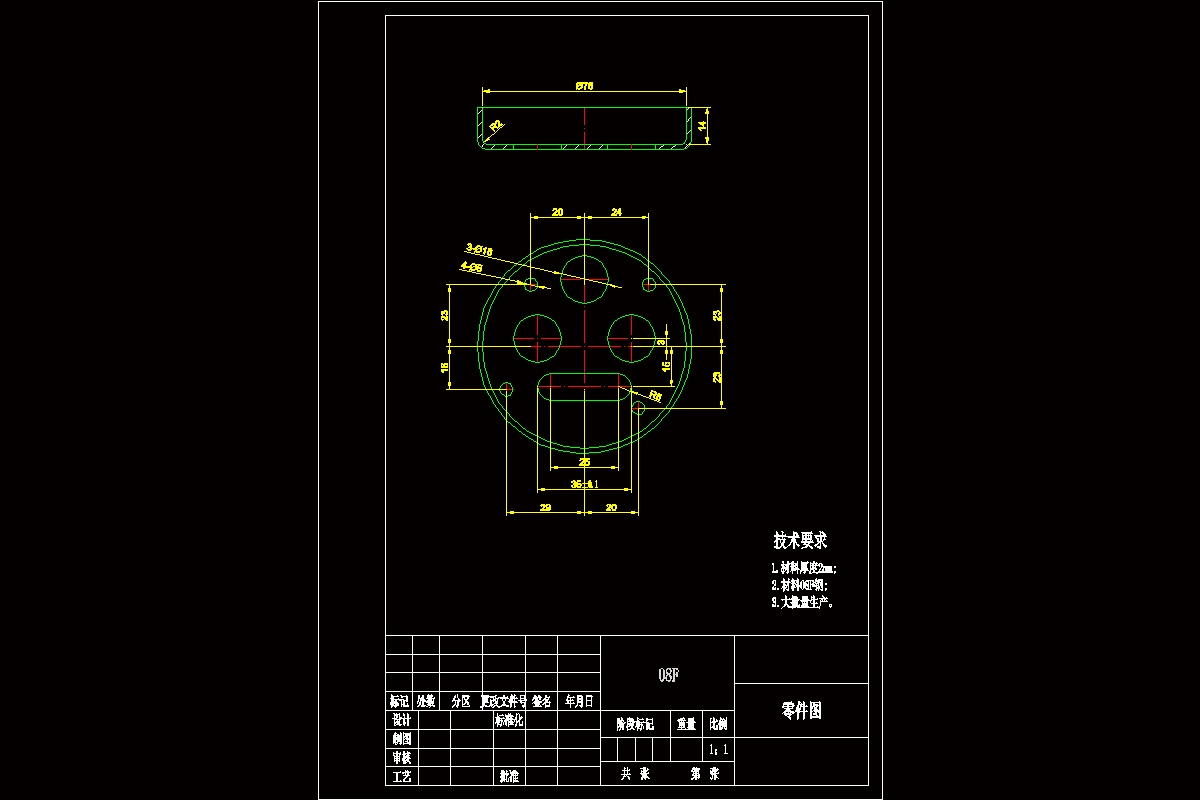

运用AutoCAD等绘图软件，绘制出防尘罩零件的模具装配图及工作零件图，明确相关的公差配合以及技术要求等
