JJ9047-铝合金气压缸盖压铸模具设计及型腔仿真加工【含UG三维图】 下载积分：150　资料编号： JJ9047

作品包括:

Word版说明书1份，共33页，约10000字

文献综述一份

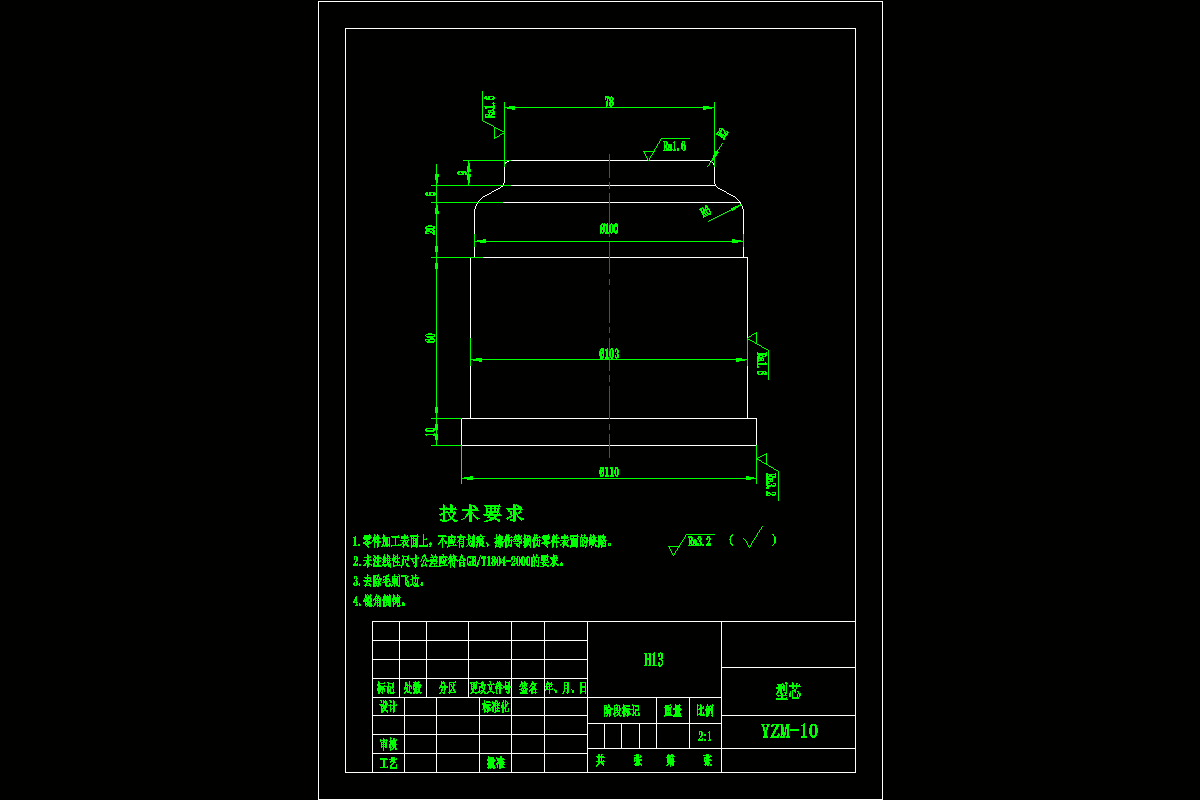

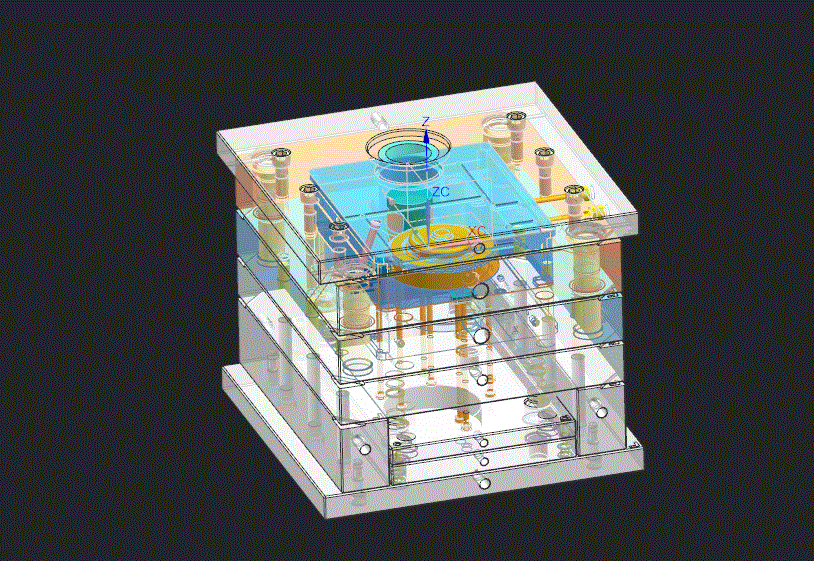

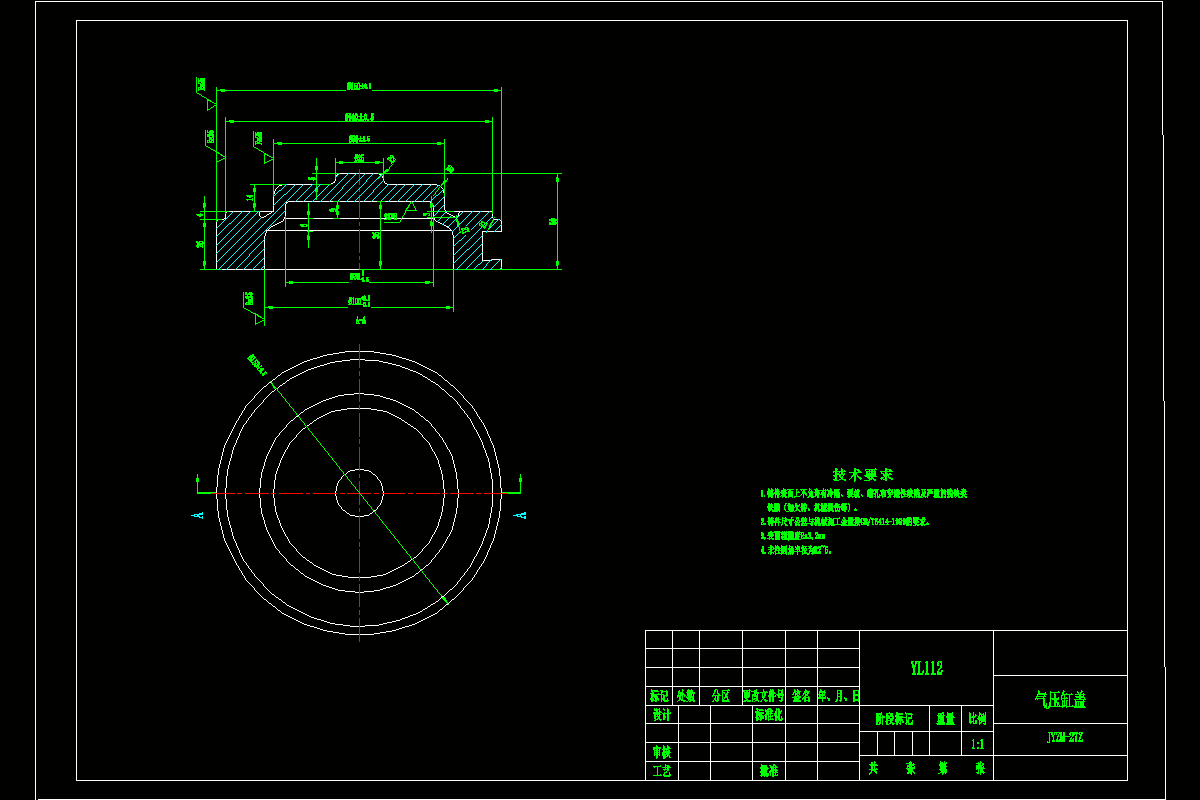

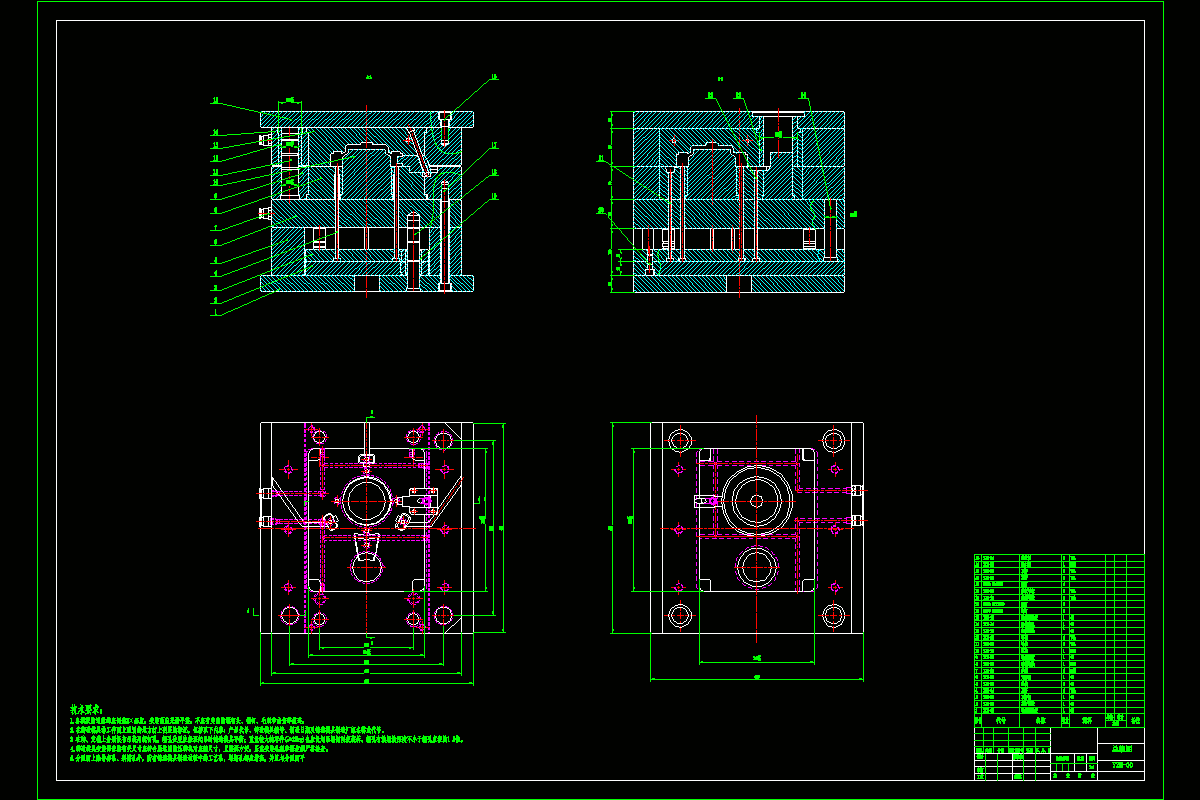

CAD版本图纸，共11张

UG三维图一套

摘要

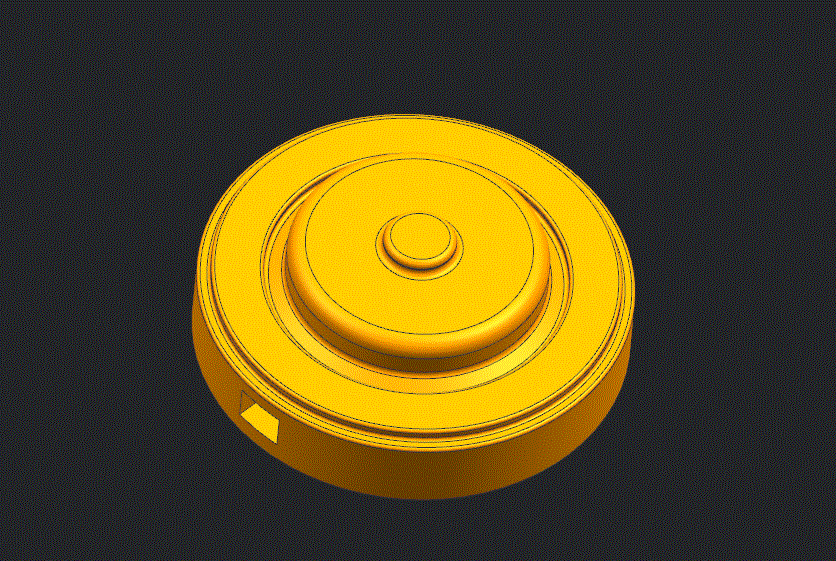

本课题是以气压缸盖为研究对象的压铸模具设计，首先分析铸件的相关数据确定铸件的尺寸精度和表面粗糙度以及脱模斜度。根据铸件的相关数据对模具型腔进行方案分析，通过铸件形状确定分型面位置，分析锁模力比压等数据确定压铸机型号，拟定模具总体设计方案，进行总体结构设计。浇铸系统为了制造方便选择梯形的横浇道，内浇口以切线注入，为了使铸件充分冷却采用排气槽和溢流槽相结合的设计，这种设计能降低槽内压力的同时兼顾排气作用。计算模具成型零件型腔尺寸，进行动模、定模的成型零件以及各固定板的结构设计。分析铸件侧壁孔的要求设计斜导柱抽芯装置，模具采用4根顶杆保证动作平衡。借助ug绘制三维图，使用AutoCAD绘制二维图。通过ug自带的仿真程序进行型腔的仿真加工，先将型腔模具导入ug，设置好坐标系，设置刀具按照先面后孔、先粗后精的铣削原则进行加工。本课题在保证模具工作性能的前提下还兼顾了经济性和对环境的影响。
