Z649-基于Solidworks食品包装机结构设计【含SW三维图】 下载积分：100　资料编号： Z649

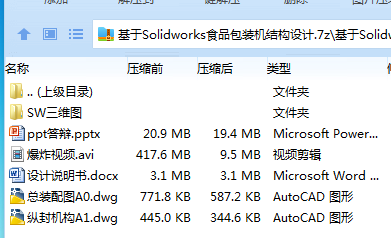

作品包括:

Word版说明书1份，共43页，约18000字

PPT答辩一份

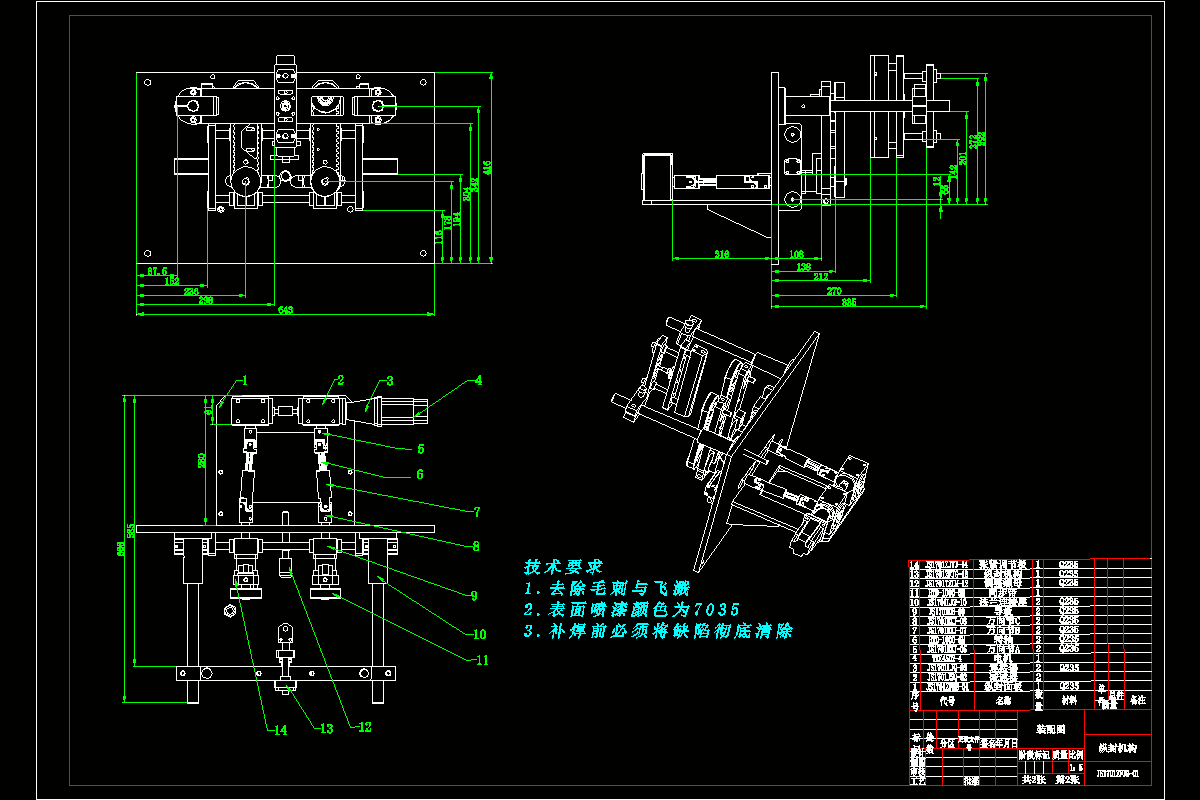

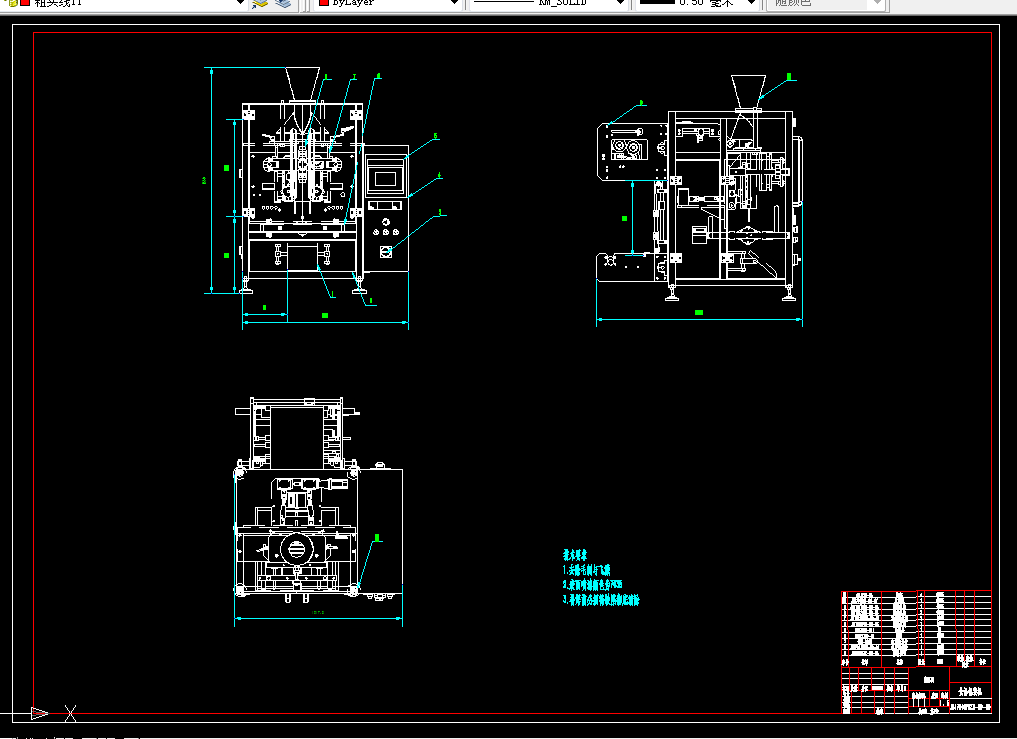

CAD版本图纸，共2张

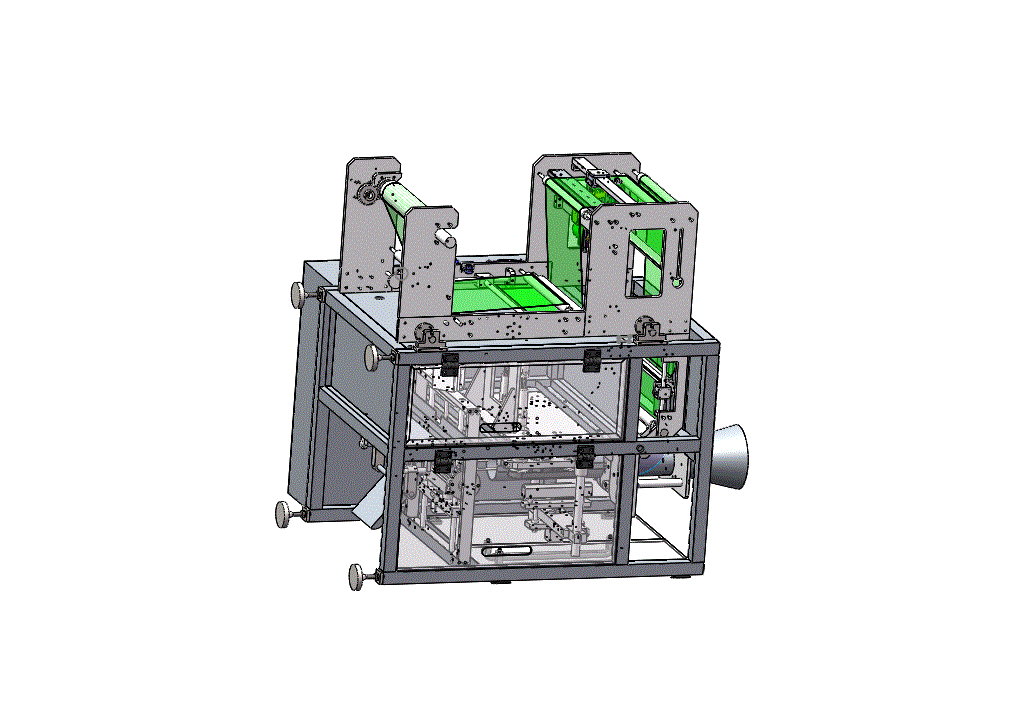

SW三维图一套

仿真动画视频一份

摘要

当下社会，各行各业机械化自动程度越来越高，是一个行业迈向成熟的表现。自动化替代人力，一方面能够将人从繁重的体力劳动中解放出来，提高工人的幸福指数，符合国家以人为本的发展理念；另一方面，自动化相较于原先的体力操作，能够大大提高工作效率，降低人工成本，还能大幅度提高产品质量，行业有句老话：什么工作只要是人进行操作，就会存在质量缺陷，而机械操作按照预先设定的程序进行工作，能够大幅降低质量缺陷；自动化的高效率能够大幅提高企业生产效率，有助于企业快人一步，抢占市场先机。

本次的设计，在老师的指导下，首先收集目前市面常用的几种食品包装机，参考分析结构及其功能，最后锁定研究目标为食品塑封包装机。本次设计包装机的传动部分动力由电机提供，纵封与横封动力由小型气缸提供动力，电机动力通过减速机传递给滚轴，滚轴与塑料薄膜通过摩擦力实现推进与缓存，薄膜进入成型器后先进行纵封，使得平整的薄膜热封成筒状，接着食品通过料斗进入筒状薄膜，到达一定分量，机器进行自动横封，至此食品包装过程完成，包装好的食品从接料斗出来。在确定了包装机运行方案后，用Solidwork进行三维数据设计，绘制出包装机的零件，并按照包装机的功能进行零部件的模块化分组装配；接着按照包装机的运行工况进行电机、气缸等外购件的选型及匹配；最终通过干涉检查以及计算校核，检验零部件运动工程是否存在干涉以及关键零部件力学性能是否满足要求。这样既能保障包装机功能的实现，又能保障包装机性能的稳定。

关键词：食品；包装机；自动化；纵封机构；横封机构

论文类型：工程设计 模拟课题

目    录

摘    要 I

Abstract II

目    录 III

1 绪论 1

1.1 课题研究背景及意义 1

1.2 国内外研究现状 3

1.3 设计目标 5

1.4 创新点 5

1.5 技术路线 6

2 总体设计方案的制定 7

2.1 总体设计思路 7

2.1.1 总体设计框图 8

2.1.2 主要组成结构 9

2.1.3 动力传递路线 9

2.2 模块化设计 9

2.2.1 驱动部分 9

2.2.2 传动部分 10

2.2.3 控制部分 12

3 包装机的总体设计 14

3.1 包装机的材料选定 14

3.2 电动机的选型 14

3.3 气缸的选型 15

3.4 Solidwork三维建模过程与强度校核 18

3.4.1 焊接架的建模与校核 19

3.4.2 齿轮的建模与强度校核 22

4 包装机关键结构分析 25

4.1 热封机构的结构分析 25

4.1.1 纵封机构 25

4.1.2 横封机构 26

4.2 运膜机构的结构分析 26

4.2.1 薄膜传动分析 26

4.2.2 缓存机构、张紧机构分析 27

4.2.3 打码机分析 28

4.3 成型器结构分析 29

4.3.1 成型器成型及结构分析 29

4.3.2 双运膜机构结构分析 30

5 关键零件校核 31

5.1 传动轴的计算校核与强度校核 31

5.1.1 传动轴的计算校核 31

5.1.2 传动轴的强度校核 32

5.2 张紧机构计算 33

5.3 食品包装机样机的干涉检查 34

总    结 37

致    谢 38

参考文献 39
