JJ9085-加工中心链式刀库及控制系统设计 下载积分：50　资料编号： JJ9085

作品包括:

Word版说明书1份，共53页，约21000字

任务书一份

开题报告一份

外文翻译一份

文献综述一份

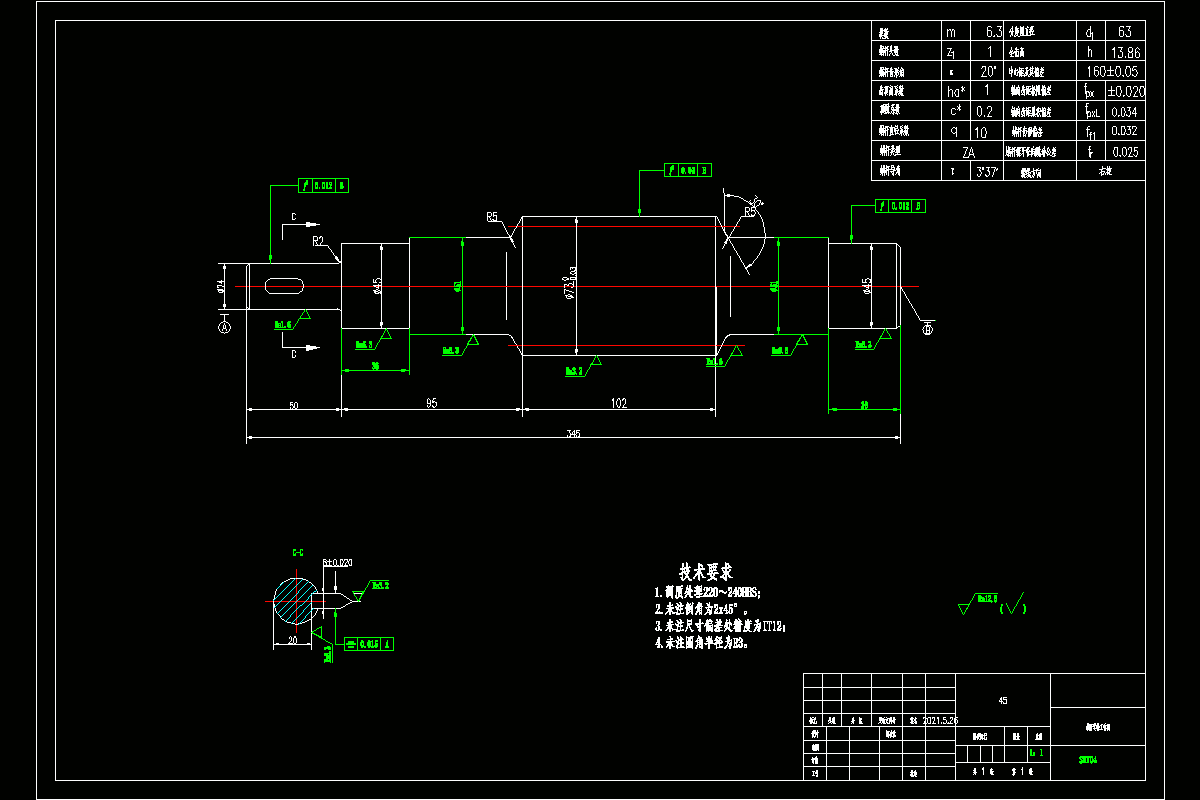

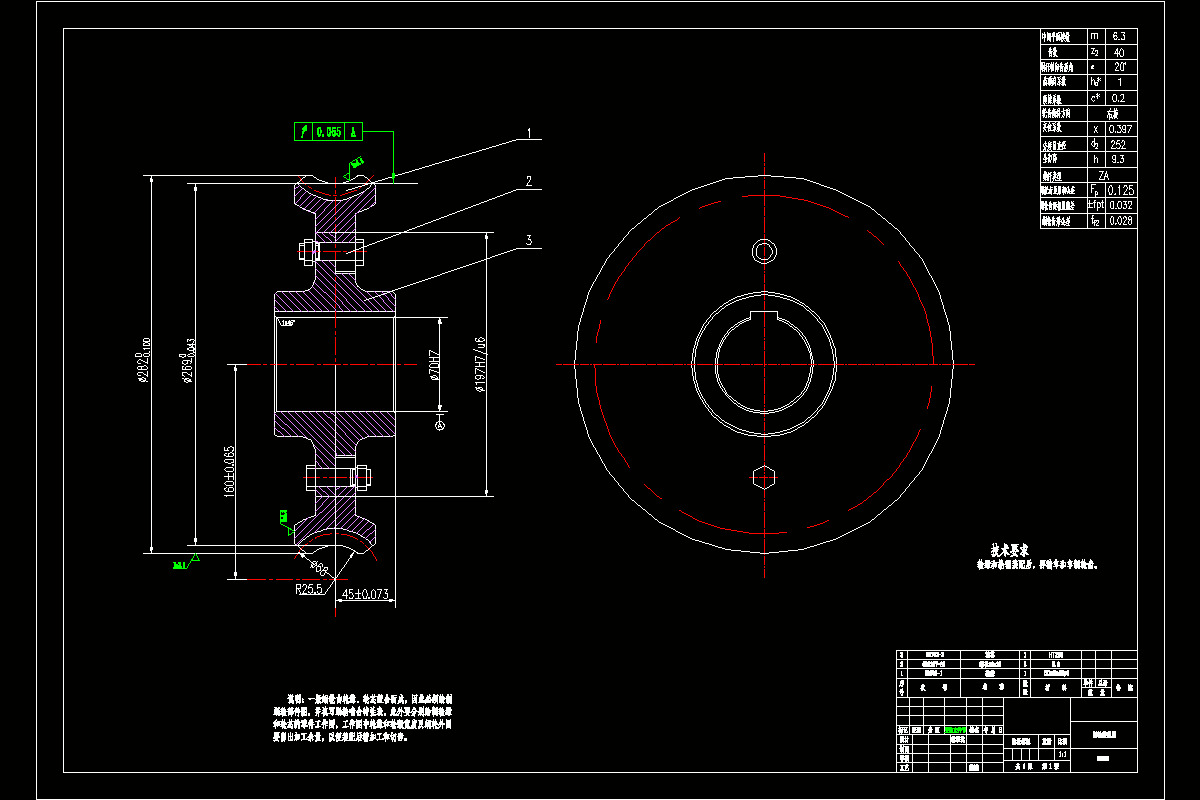

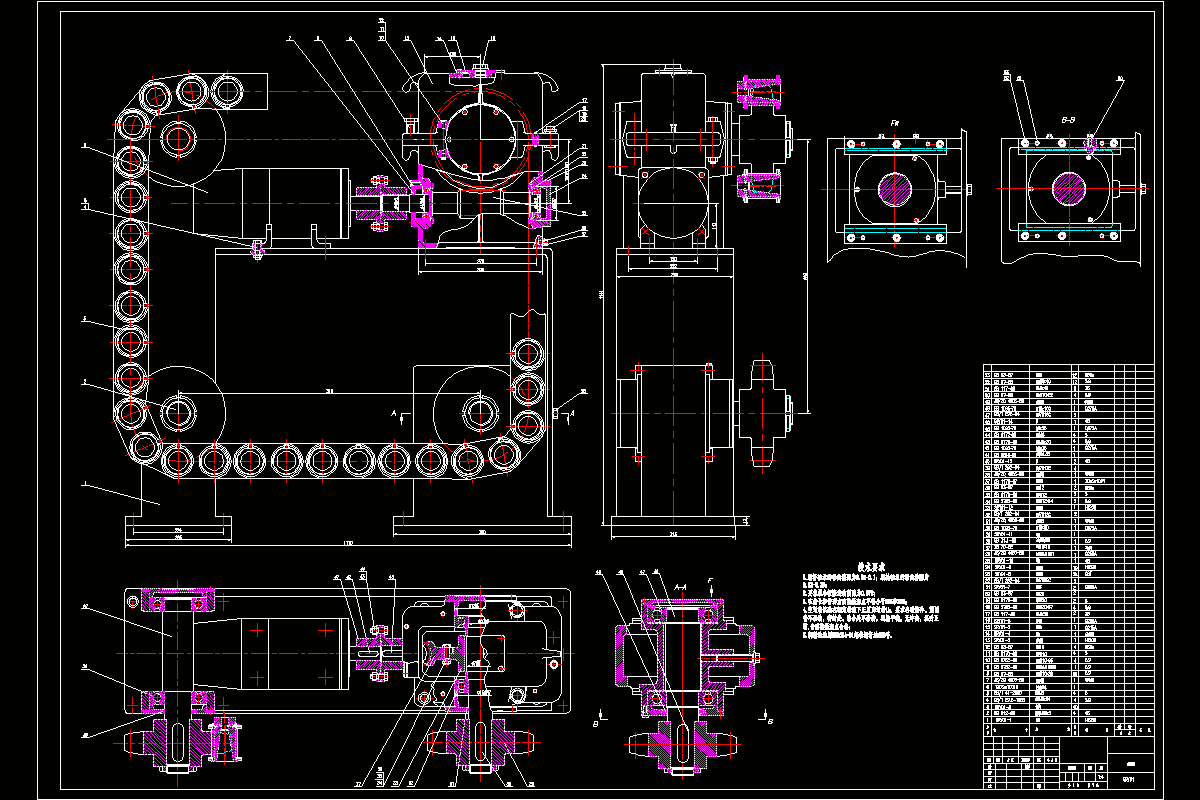

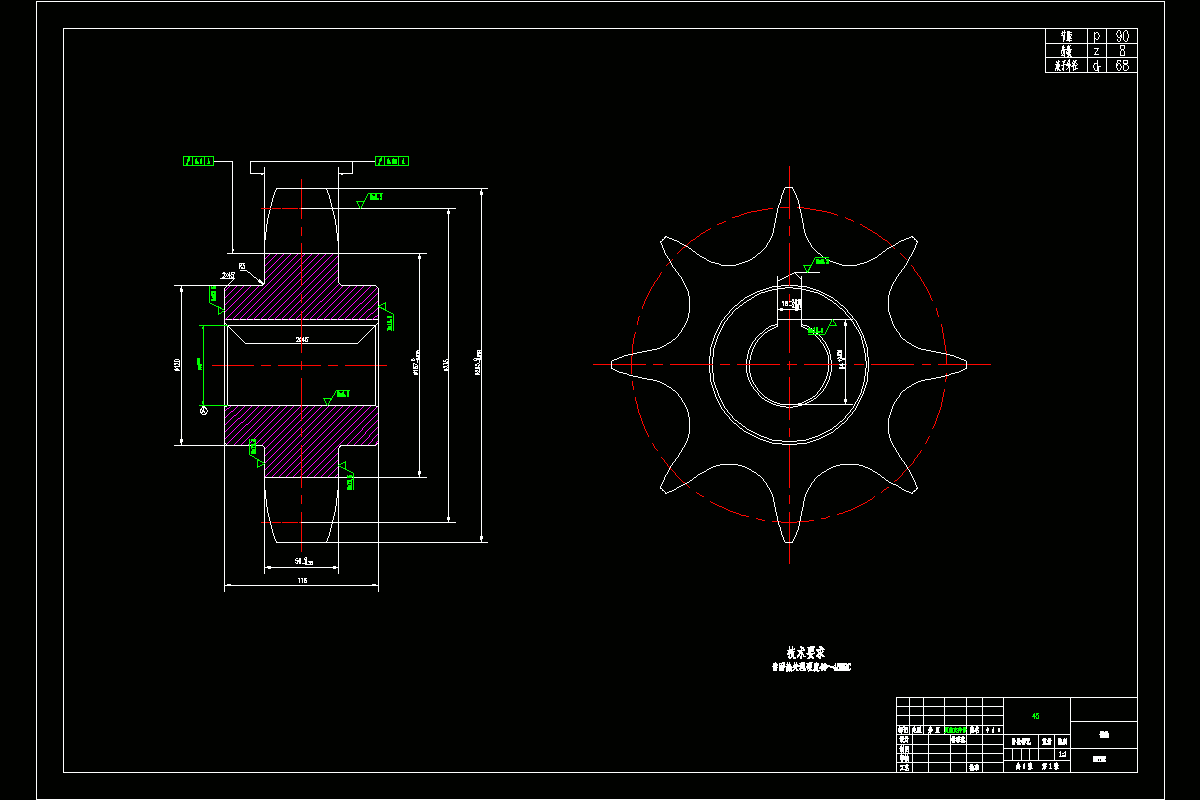

CAD版本图纸，共5张

摘要

自90年代以来,数控机械制造机床加工设备技术和现代数控车床技术获得了迅速的技术进步与广泛普及。加工控制中心数控系统机床作为一个新的发展时期生产数控机床制造产品的重要系统组成的一部分,已经被广泛应用。

刀库及其控制系统是整个加工中心最重要的一个组成部分,统称自动控制系统,该控制系统被认为是整个加工中心最重要的一个组成部分,自动控制系统的设计效果好坏,直接决定了整个加工中心的效果好坏,它们的发展直接决定了整个加工中心的快速进步,而且链式刀库在整个加工中心的应用十分广泛,其中换刀操作过程简单、更省时间短;链式刀库其刃口刀库的容量相对较大,结构相对灵活和紧凑,常为采用轴向提升方式取刀。既可以按照机床布局选择链环组合配置成不同的形状,又可以把换刀位置的刃座凸起,有助于更好地进行换刀。

刀库的传动机构设计一直都是我们研究的关键,其中传动机构组成部分主要有蜗杆和螺旋齿轮的减速器,这样的设计方案能够大大提高了输出轴的传动均匀性,增强了刀库的运转均匀性。

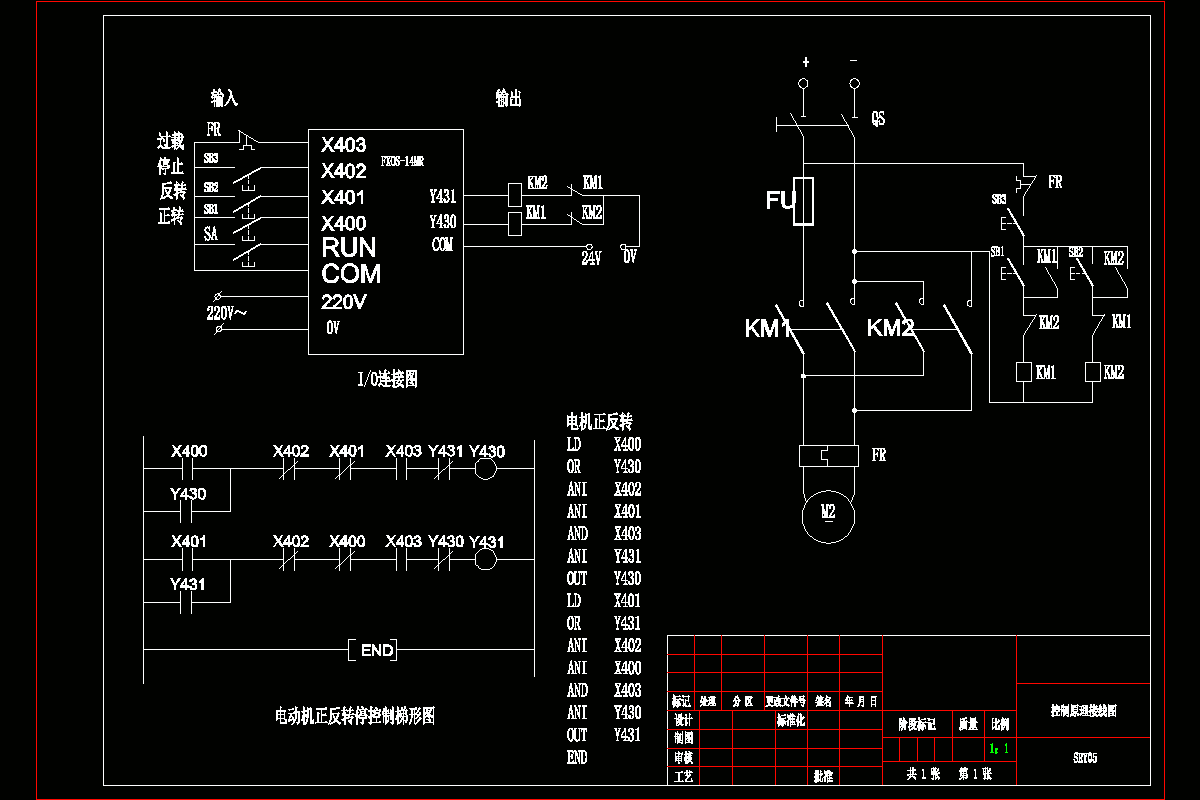

其中的控制单元为刀库输送机构,由PLC来控制刀库正、反转动。
