JJ9089-锤式破碎机结构设计 下载积分：100　资料编号： JJ9089

作品包括:

Word版说明书1份，共42页，约18000字

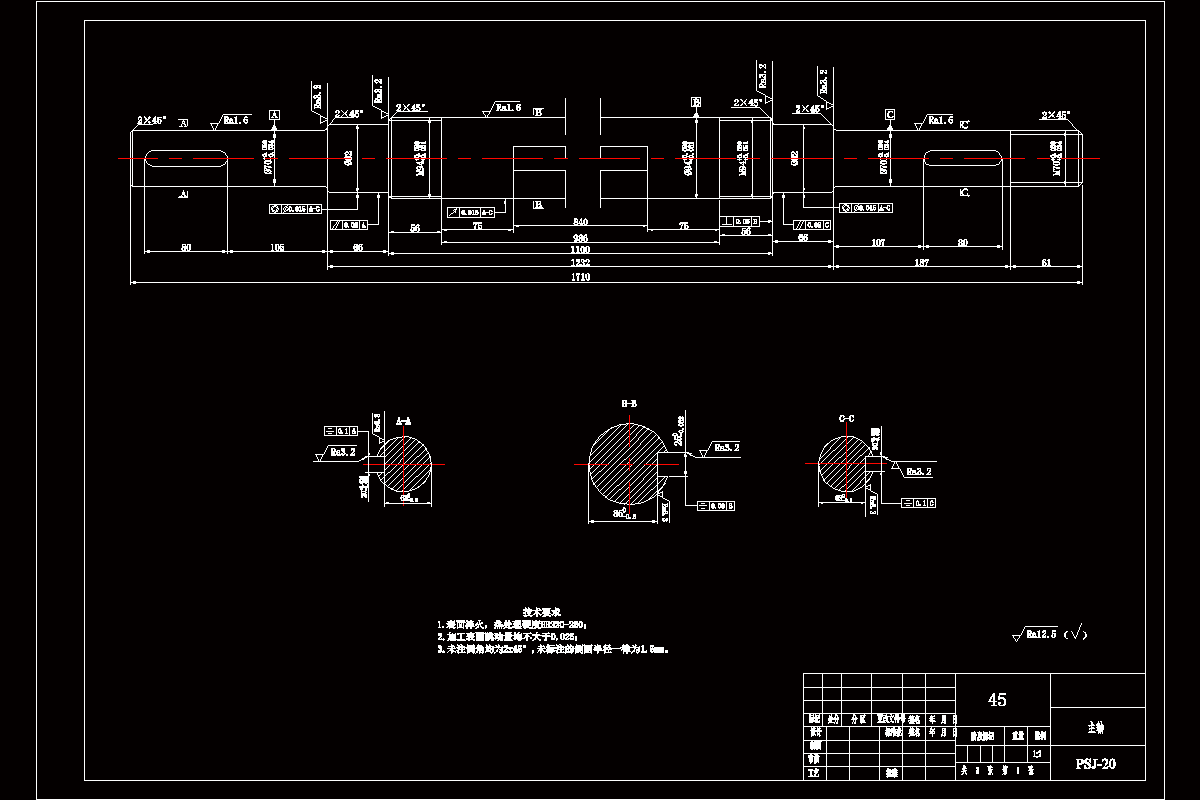

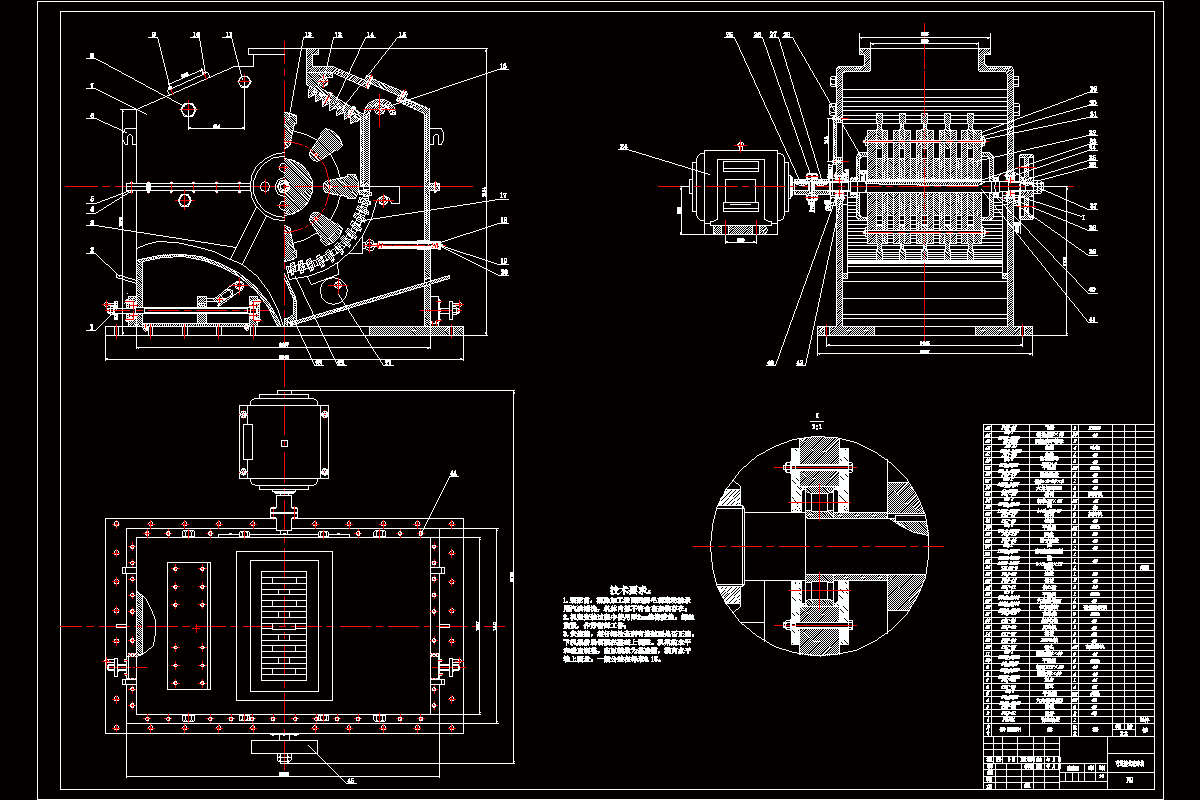

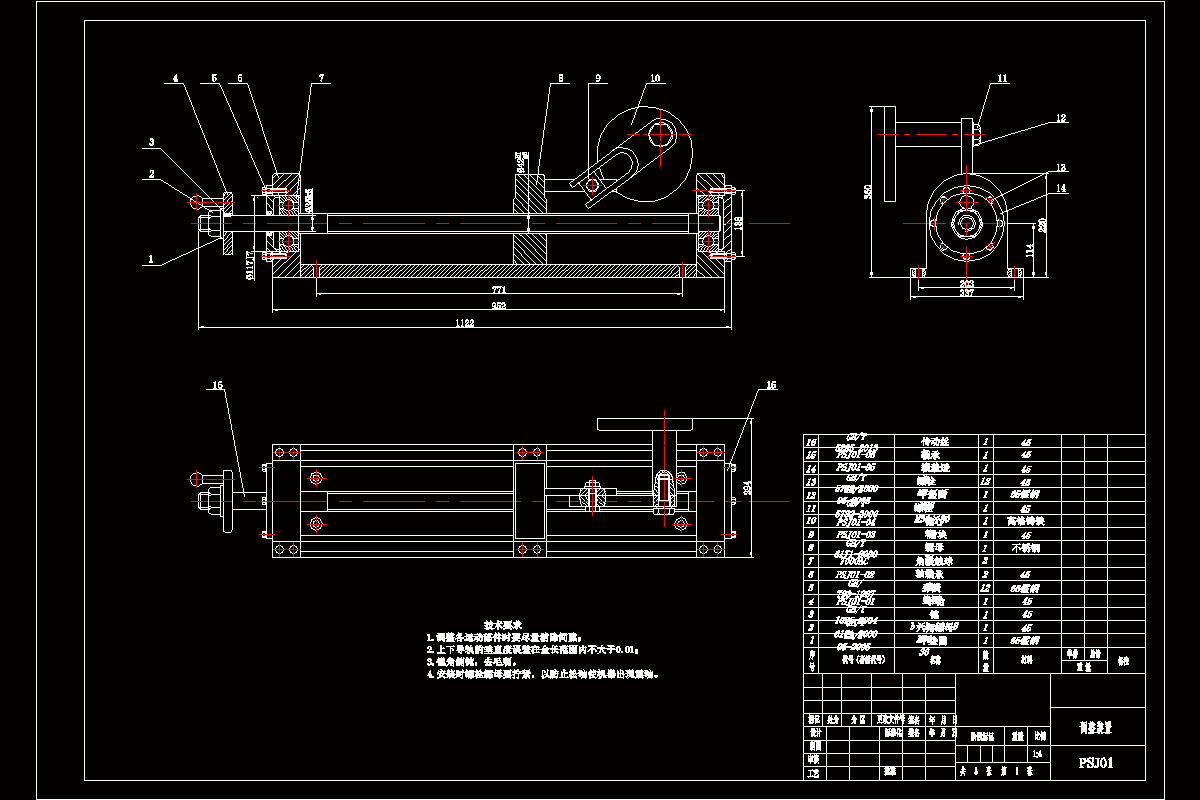

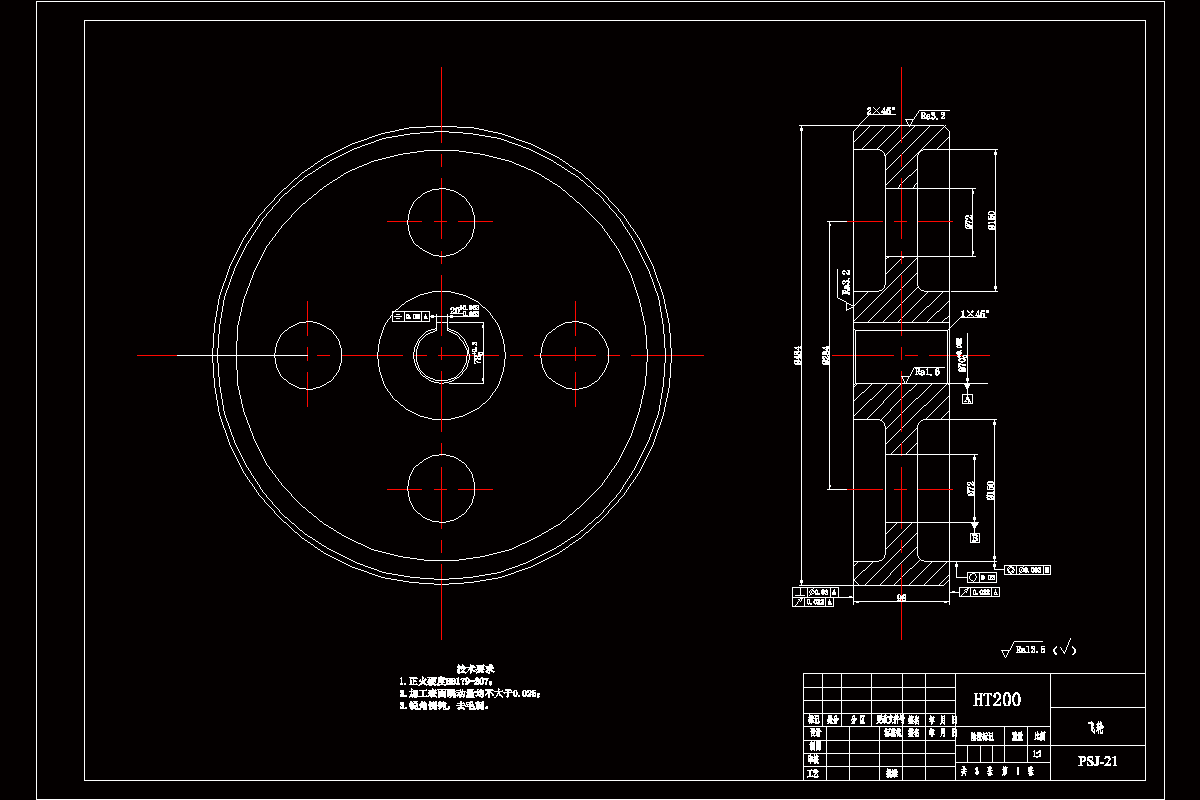

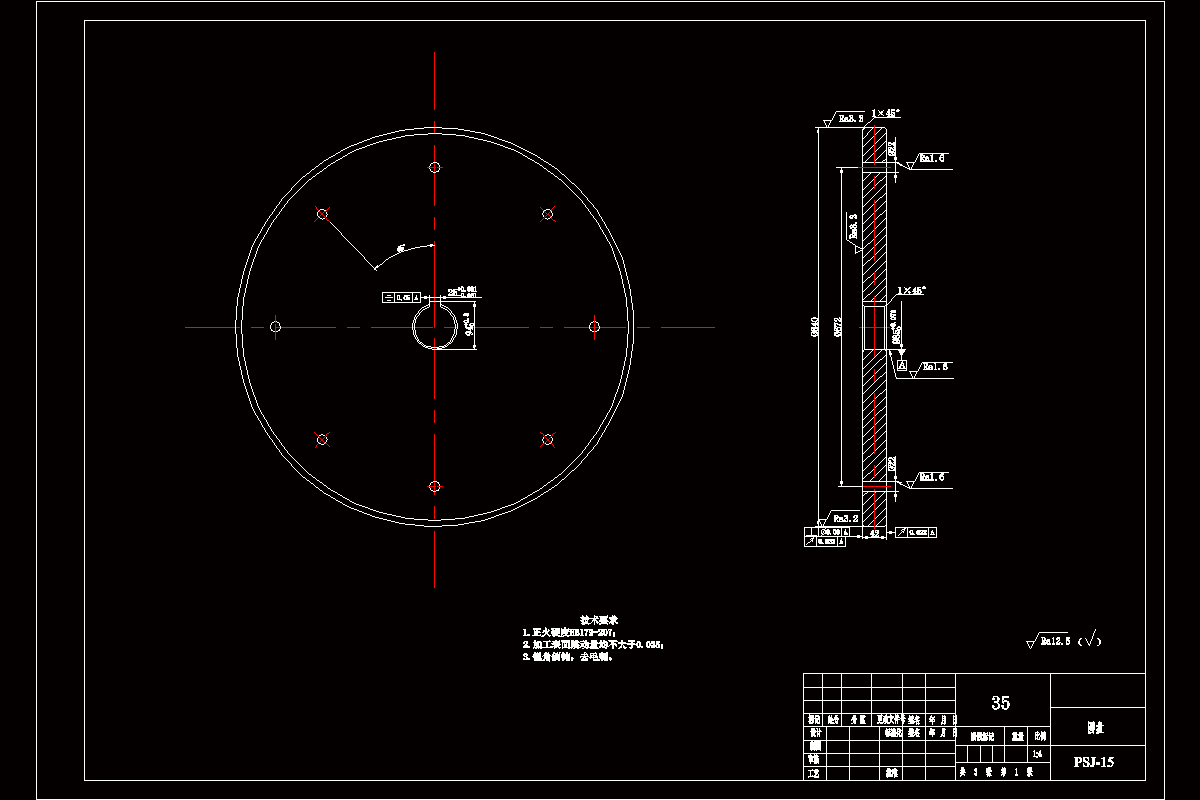

CAD版本图纸，共5张

摘要

锤式破碎机是一种矿山机械，可以破碎工业废料、煤或者矿石等一些硬度不是非常高的矿山物料，被广泛应用到水泥、建筑、化工、矿山、冶金、水利等领域。

锤式破碎机主要由电机、转子、反击板和篦条筛等组成，其中转子由圆盘、主轴和锤头组成。电机通过联轴器与主轴相连，从而带动转子以一定的速度旋转，物料从给料口匀速的送入到破碎腔内，通过锤头的打击而破碎，经过锤头的打击，物料获得动能再次撞击到反击板上，进行第二次破碎，如此反复在破碎腔内进行破碎，达到粒度要求，物料从篦条筛缝隙排出来。

在本次设计中，从锤式破碎机类型的确定、调节方案的设计选择和传动方案的选择进行论证，确定了最终的设计方案，继而对尺寸设计计算、工作参数的设计计算、主轴的设计计算及校核、轴承的选择及校核、键的选择及校核、飞轮的设计计算和调整装置的设计，通过以上设计达到锤式破碎机的工作要求。
