JJ9096-超声换能器弧形盖片冲裁模设计【含SW三维图】 下载积分：50　资料编号： JJ9096

作品包括:

Word版说明书1份，共41页，约18000字

外文翻译一份

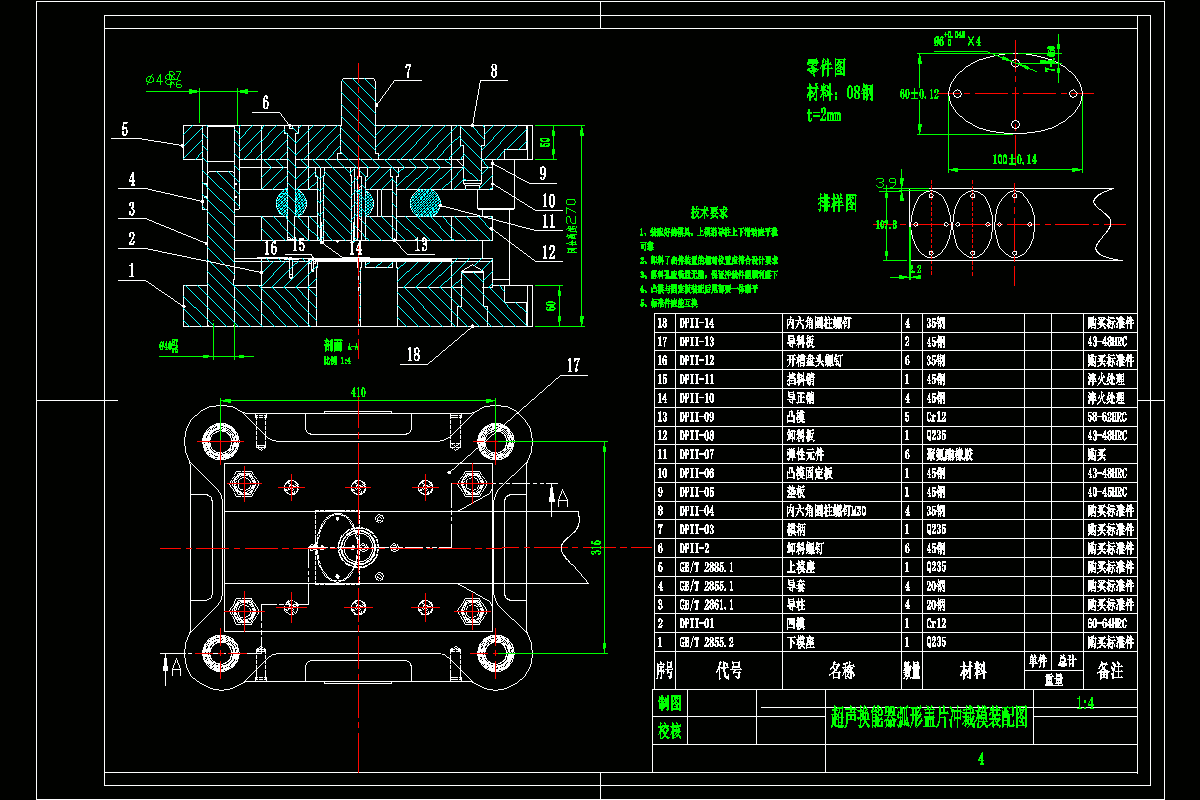

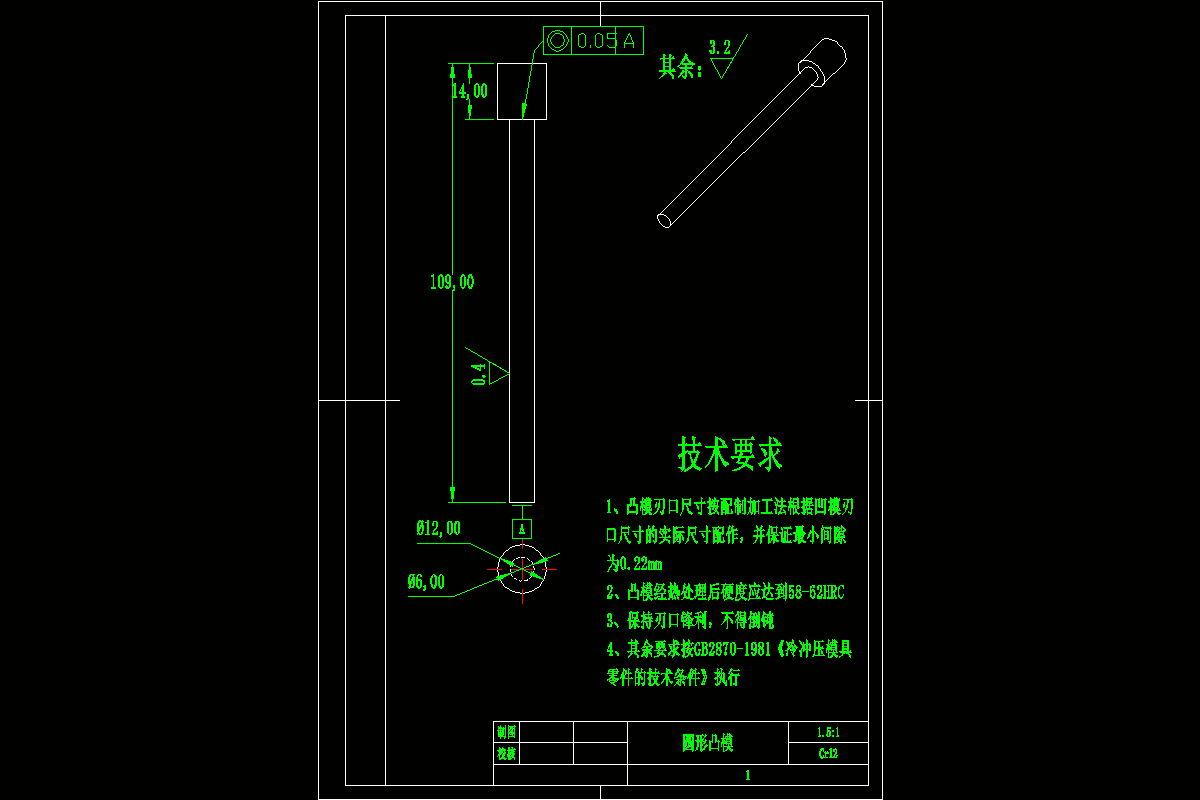

CAD版本图纸，共10张

SW三维图一套

摘要

超声换能器是一种基于能量转换的声学检测器件，在工业超声无损检测中占有重要地位。顶盖盖片是超声换能器结构的组成部分，在其工艺成型、维护、保养及声学检测中，具有重要作用。对超声换能器弧形盖片冲裁模进行了设计，可为超声换能器制造提供一定参考。

为尽可能满足实际超声换能器弧形盖片的技术要求，需要对超声换能器弧形盖片的材料及形状结构进行分析，使得该超声换能器弧形盖片冲裁模设计采用级进模作为冲裁工艺方案。通过对搭边值、送料进距、条料的宽度、材料利用率等相关值的分析计算，确定符合经济利用价值的超声换能器弧形盖片排样形式。基于冲孔落料的工序，确定合理的冲裁间隙，进而对冲裁工艺进行分析计算；在对超声换能器弧形盖片冲裁模零部件结构的设计中，重点对凸凹模的结构、定位装置、卸料装置、导向装置和固定装置进行分析计算。通过分析并选定冲压设备，且对该冲压设备的参数进行校核，以此达到检验模具结构、尺寸及精度要求的目的。

超声换能器弧形盖片冲裁模具的设计，已经初步运用于课题组超声换能器的研制，达到了基本技术指标要求。

关键词：超声换能器弧形盖片，冲裁模，冲孔落料，级进模
