JJ9105-数控弯板机系统设计【含SW三维图】 下载积分：50　资料编号： JJ9105

作品包括:

Word版说明书1份，共32页，约14000字

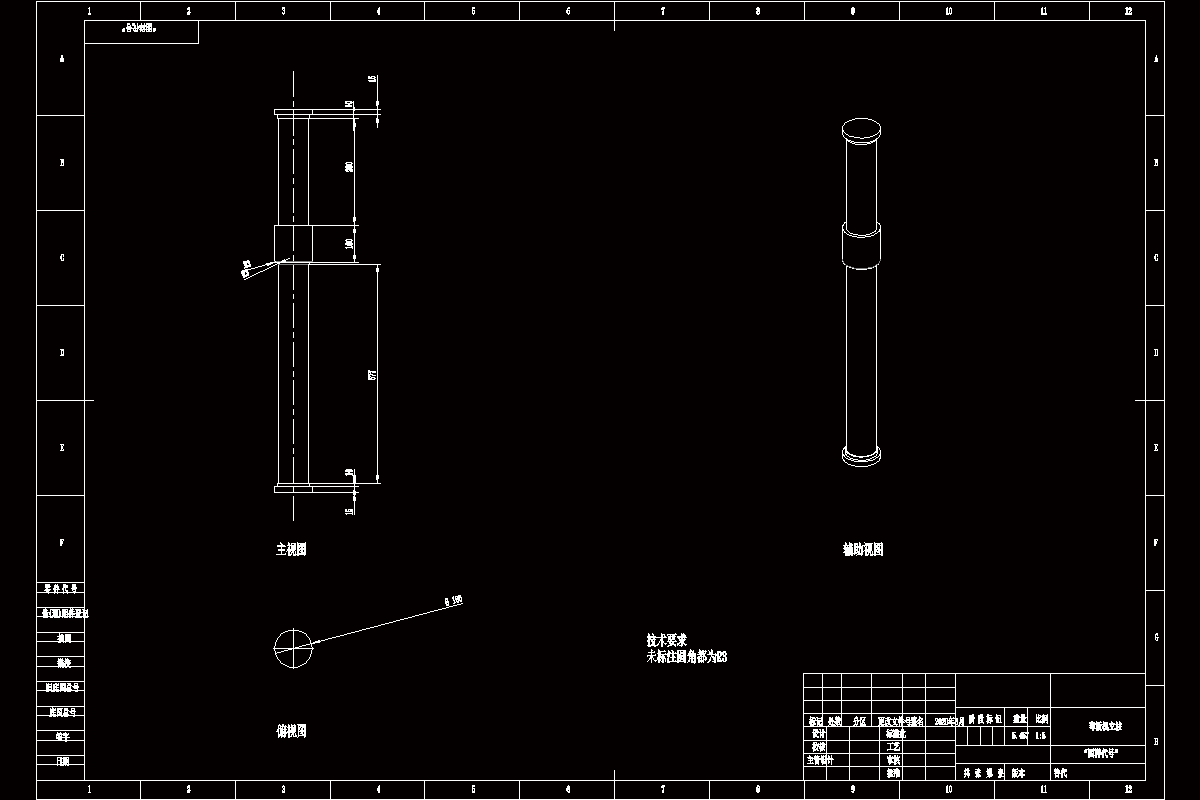

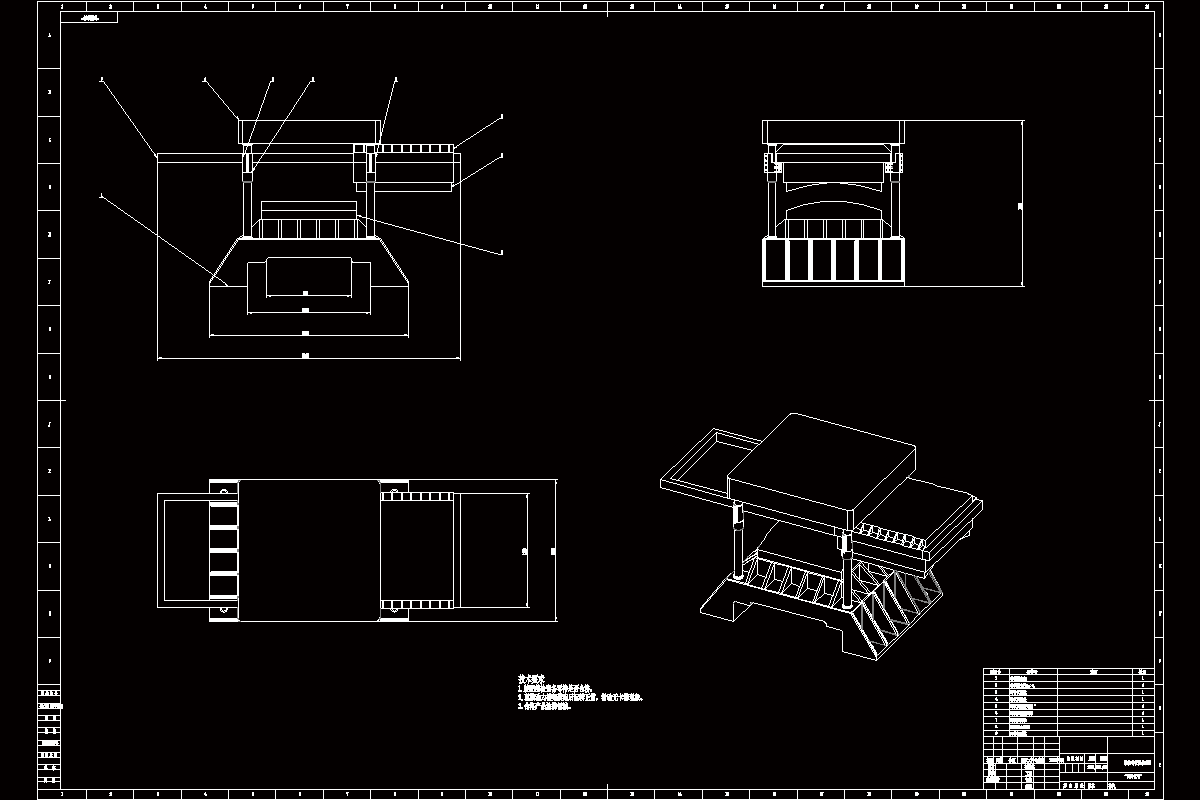

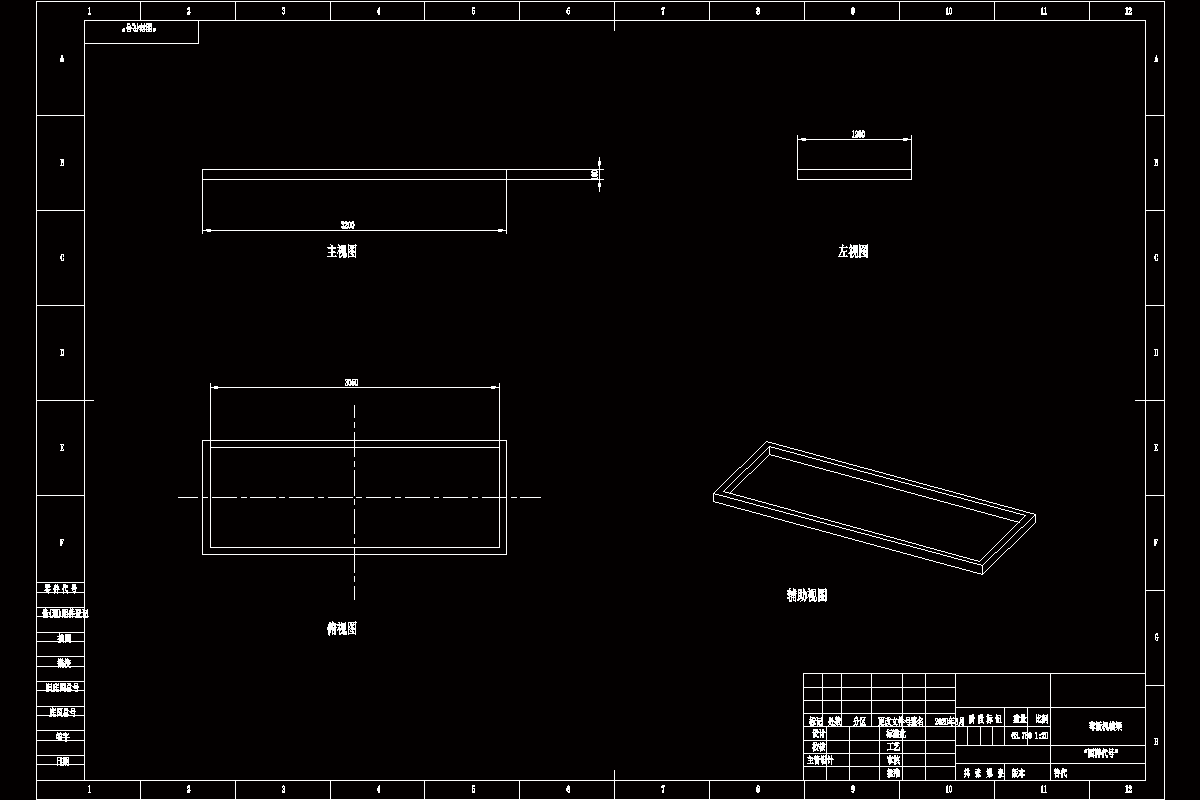

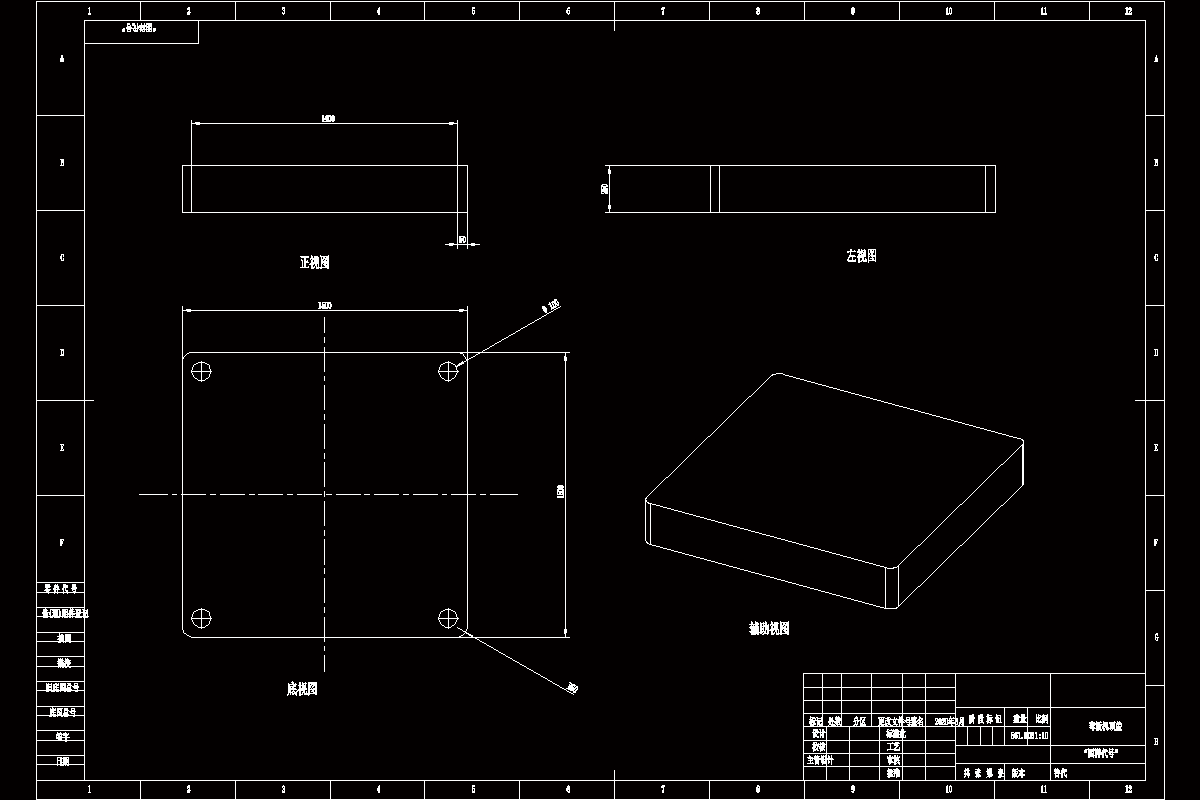

CAD版本图纸，共9张

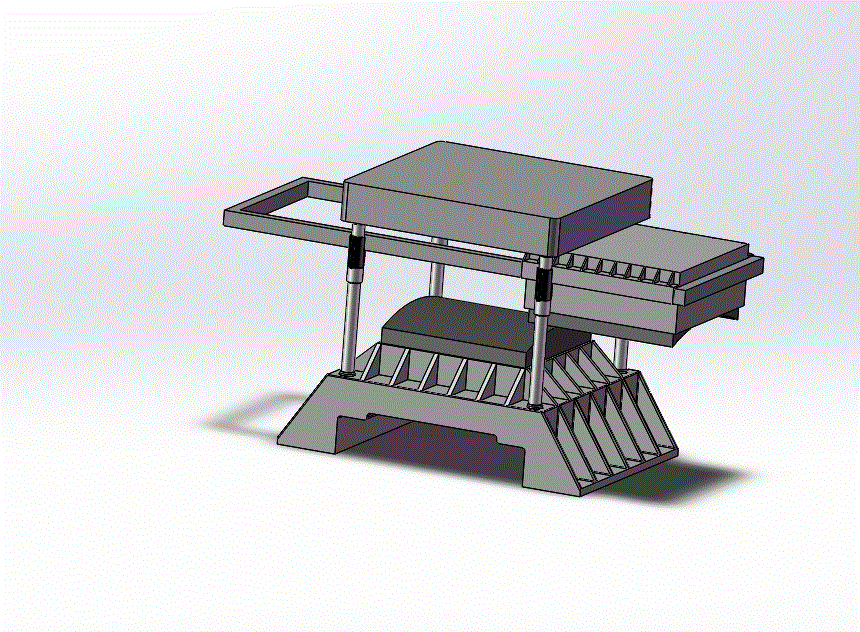

SW三维图一套

摘要

数控弯板机是在工厂里面广泛使用的金属加工工艺机械设备，而金属板材的角度弯折技术和板件加工成形技术存在一些诸如操作技术很复杂，金属板材弯曲后质量较差，且需要经常更换整体模具导致费用高，经济效益低，同时产生了环境污染等问题。本文通过对弯板机整体机械结构进行设计，包括顶模动力槽架、可替代顶模、可替代底模、弯板机顶盖、底座、弯板机横杆支架、横梁、弯板机立柱等结构。利用活络方形压头的可变性，顶模和底模的可替换性，以及上下模非对压方式进行金属板材的加工弯曲，可以较高质量的保证板材冲压成形，同时节省了很多人力，物力，避免加工时由于板材和压头模具接触面积小，不够全面所产生的剪力，导致板材产生压痕，褶皱等缺陷，对于环境更加友好，减少了样板的制作，提高了加工效率。

关键词：弯板机机械结构模具离散化结构优化
