JJ9106-数控球面研磨系统设计 下载积分：50　资料编号： JJ9106

作品包括:

Word版说明书1份，共32页，约12000字

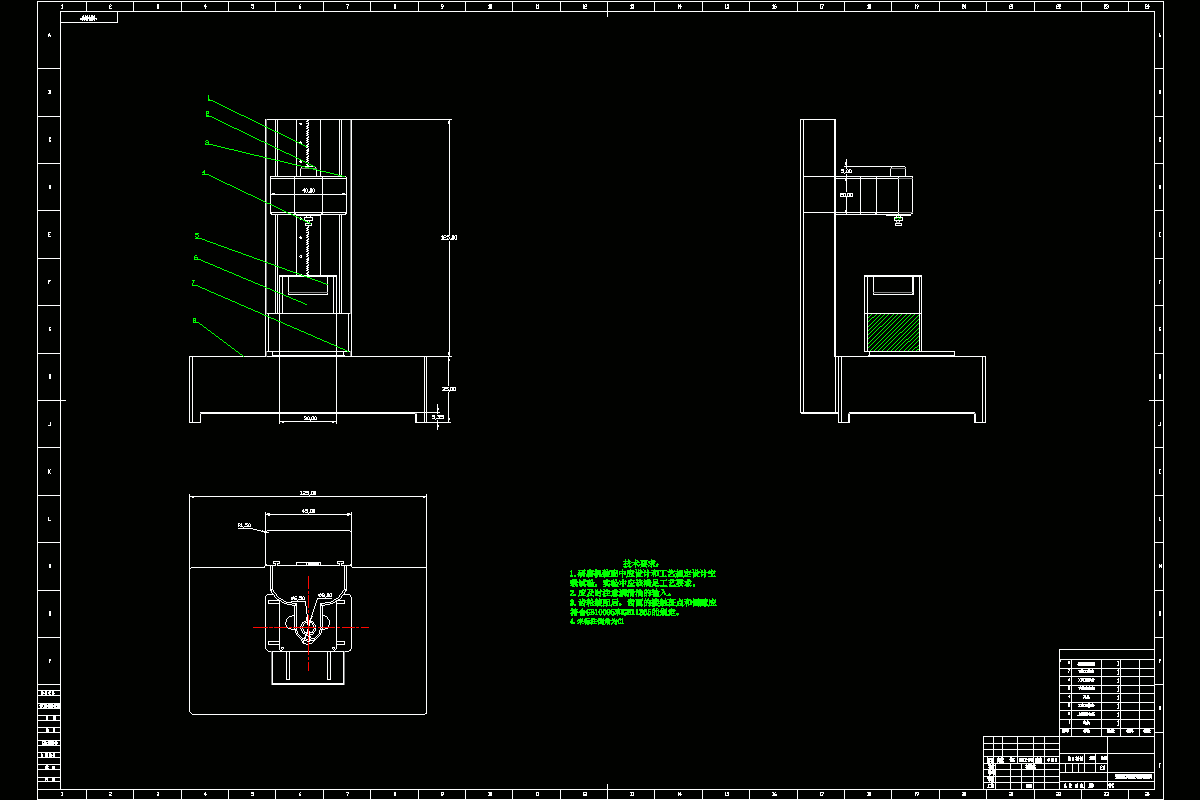

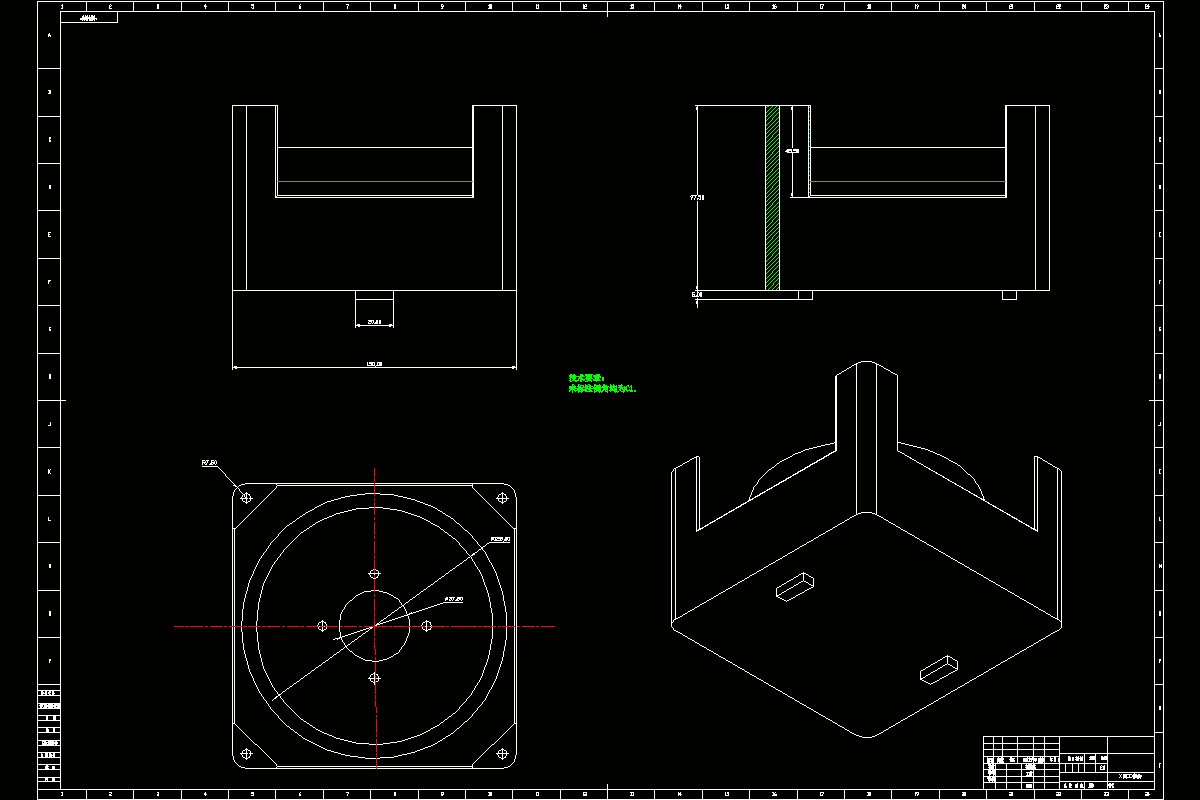

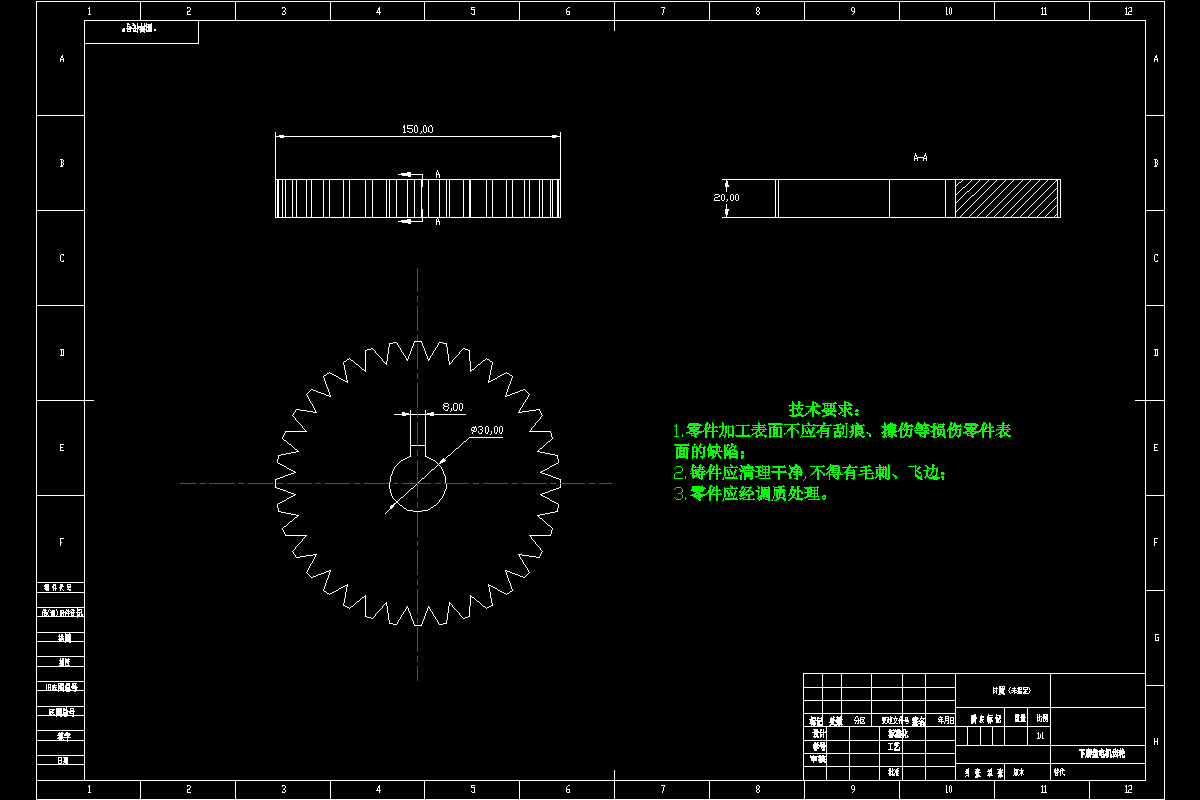

CAD版本图纸，共3张

摘要

数控球面研磨系统是一个利用数控程序进行球面研磨的一个系统，近年来精密加工技术已在国防、航空、航天等领域得到了广泛的关注和应用,已成为衡量一个国家制造业技术水平的标志之一。研磨加工作为精密加工中的一种重要加工方法,也日益受到了重视。本文在查阅了国内外研磨加工有关技术资料的基础上,对数控球面研磨机床进行了如下内容研究：

(1)设计了可倾式回转工作台将三轴联动数控机床扩展为五轴联动数控机床,使其满足球面研磨加工的需要。并对可倾式回转工作台的摆台和支架利用有限元法进行了结构静力学分析。

(2)为可倾式回转工作台的A、C轴选择驱动伺服电机、及圆光栅的型号。并将数控系统NUM POWER1060与A、C轴伺服控制电机进行连接,编写了A、C轴的PLC控制程序,并进行调试。

(3)分析了研磨理论及变位自转研磨。分析研磨参数对被研磨工件精度的影响,即研磨速度、研磨压力、对工件表面粗糙度、表面耐磨性、表面耐腐蚀性等的影响。为数控球面研磨系统提出了有效的规划方法,并利用Matlab进行仿真分析。

关键词：数控伺服系统研磨加工球面研磨
