JJ9126-液压驱动式轿车维修升降机设计 下载积分：50　资料编号： JJ9126

作品包括:

Word版说明书1份，共43页，约26000字

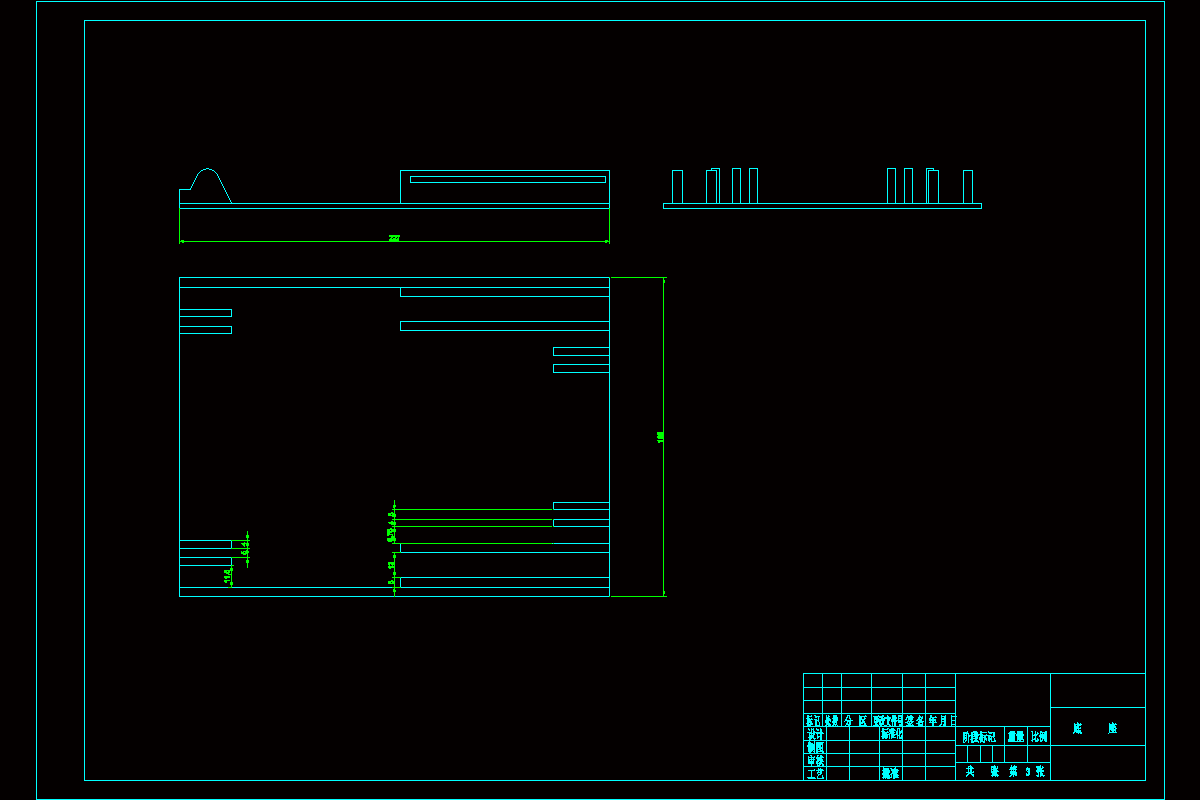

CAD版本图纸，共4张

摘要

液压升降平台是一种多功能起重装卸机械设备。液压升降平台适用于多种场合，例如汽车维修场所升降待维修汽车时，市政维修需要高空作业时，以及流水线作业等等。液压升降机与其他一些传动方式相比，在同等功率下，液压装置相对体积孝质量轻、结构更加紧凑；在同等体积下，液压装置能产生更大的动力。

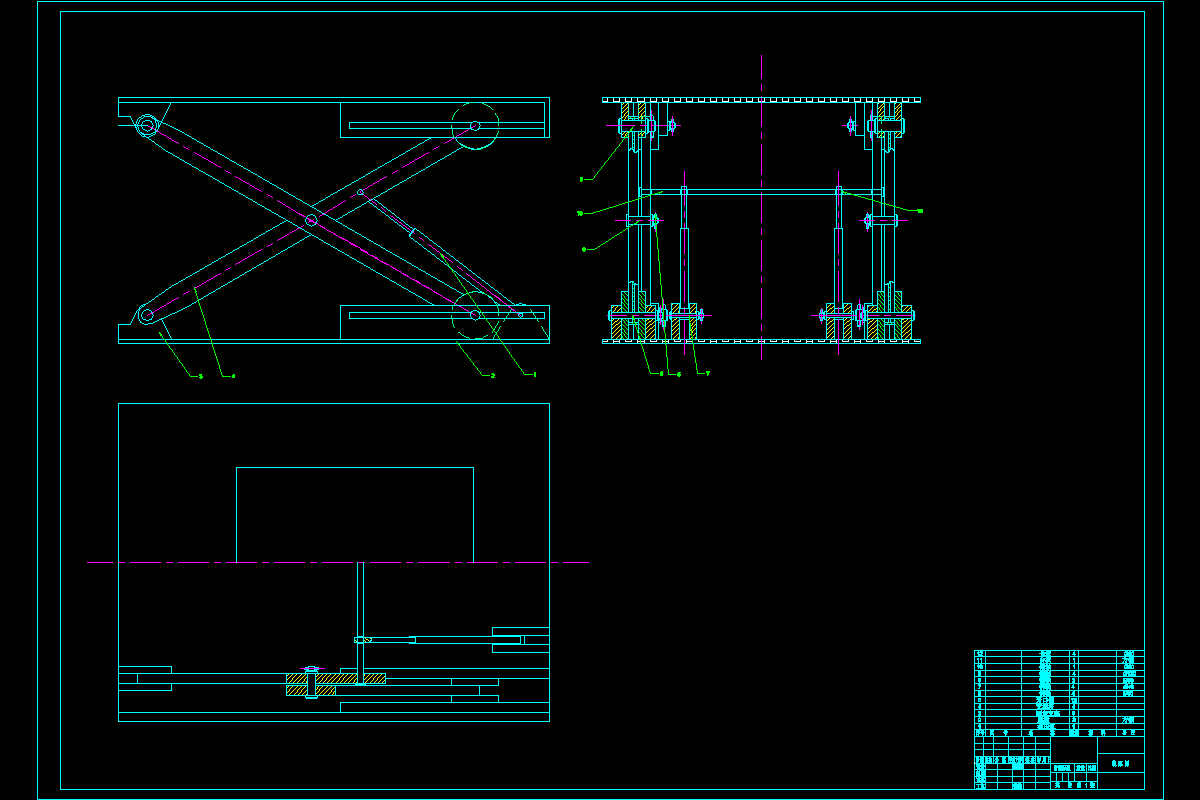

剪叉式液压升降机具有液压升降机的优点，同时，它的结构十分简单，能够承载较大载荷，工作可靠，可以便捷地实现自动控制。用作汽车维修用升降平台可以给工人师傅留下可观的空间进行汽车维修工作。剪叉式结构由两根相互交叉的支撑杆构成，两根支撑杆均为一头固定铰支连接，一头移动铰支连接。当液压缸工作时，液压缸推动支撑杆，这根支撑杆带动另外一根支撑杆运动，剪角变小，平台随之上升。如果要求降低载荷提高举升高度，则减少支撑杆长度并增加支撑杆数量可以轻松实现。

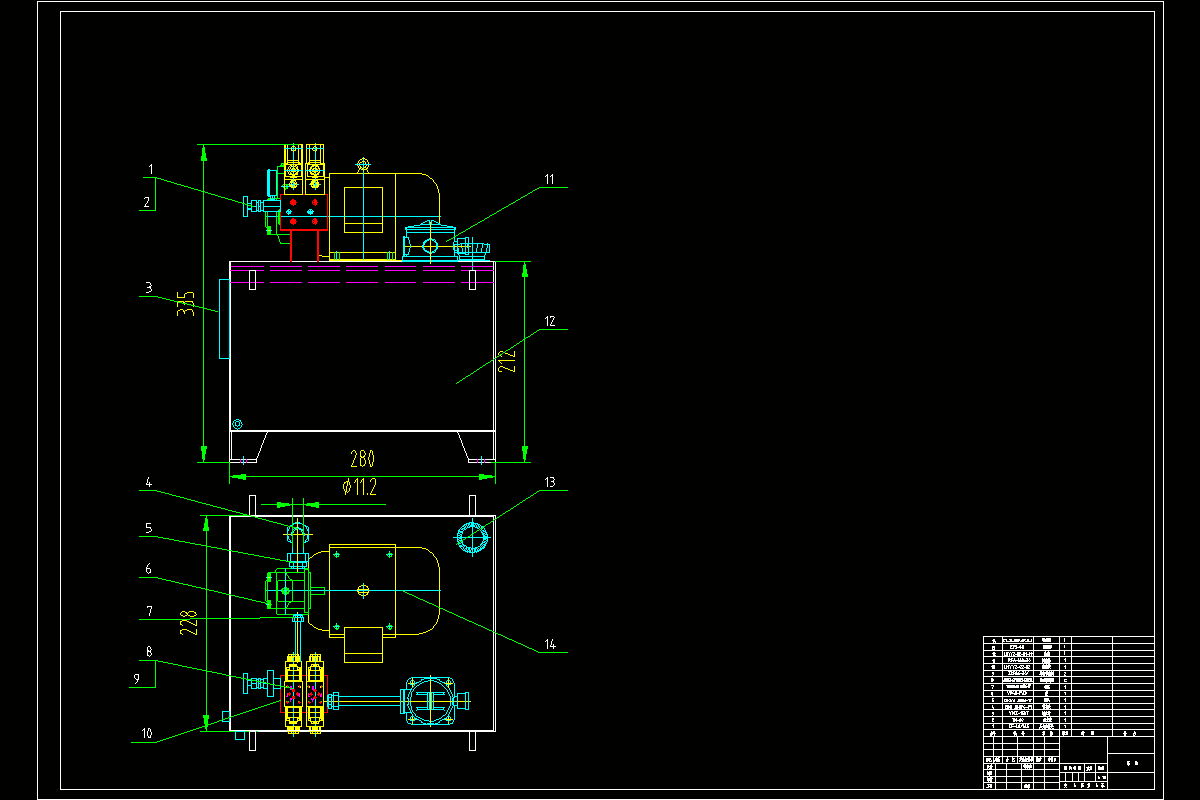

本即为汽车维修设计液压升降平台，所选用的液压升降平台的种类即为剪叉式液压升降平台。所选择的机械结构即为剪叉式结构。在选定机械结构后，对支撑杆件进行受力分析，进而计算液压传动系统，并根据手册选取合适液压元器件组成液压系统，最后完成支撑杆和销轴的强度校核，完成设计。
