JJ9153-伺服转塔刀架设计 下载积分：200　资料编号： JJ9153

作品包括:

Word版说明书1份，共36页，约11000字

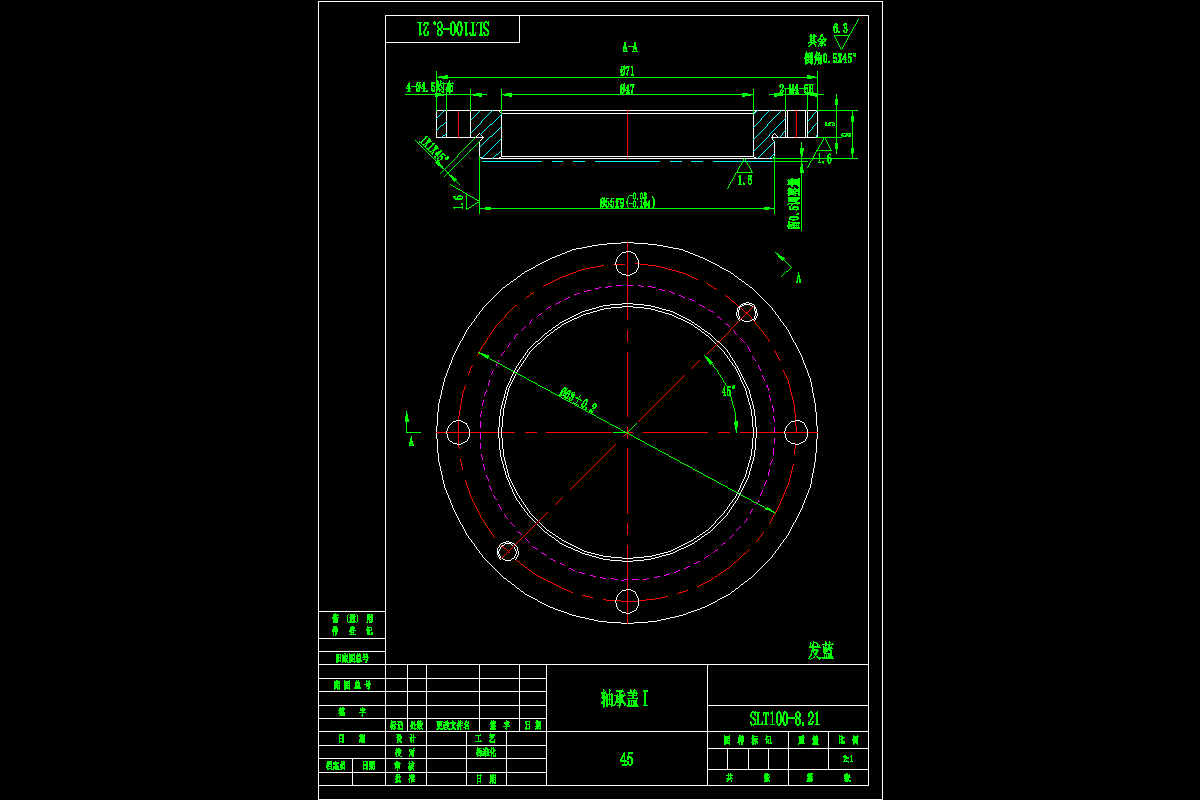

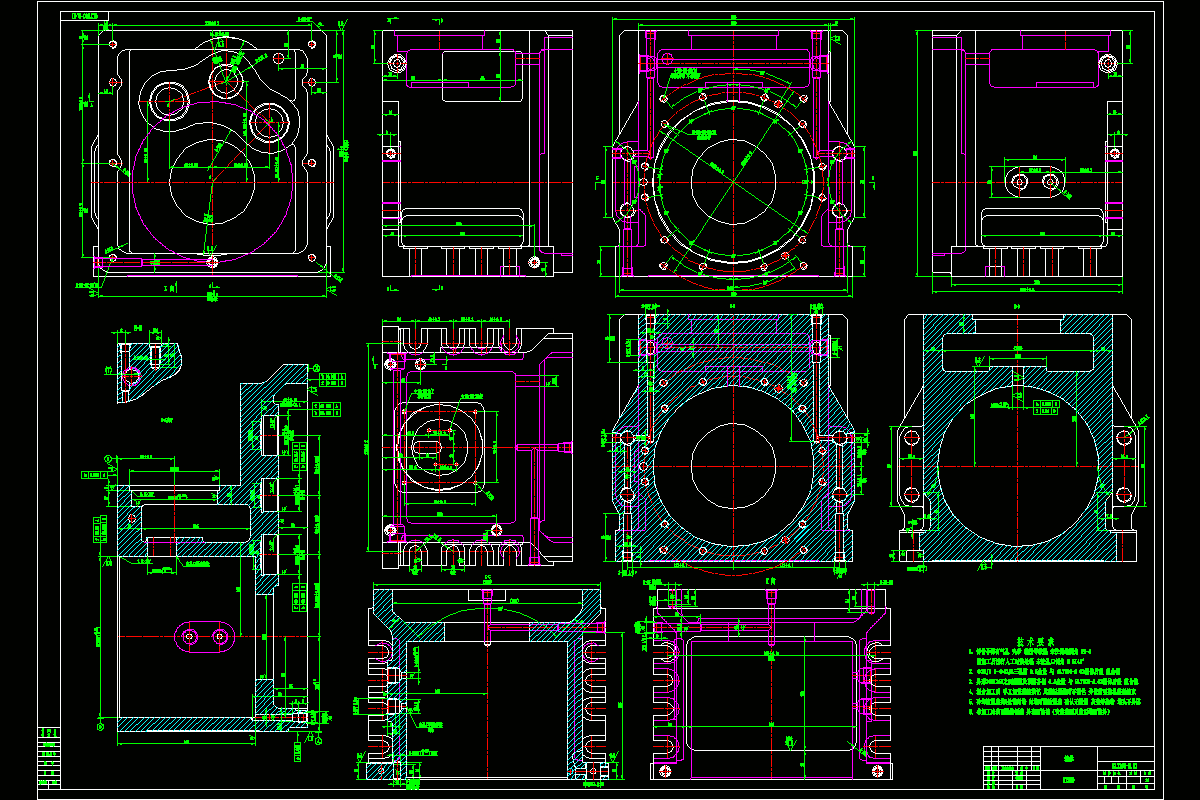

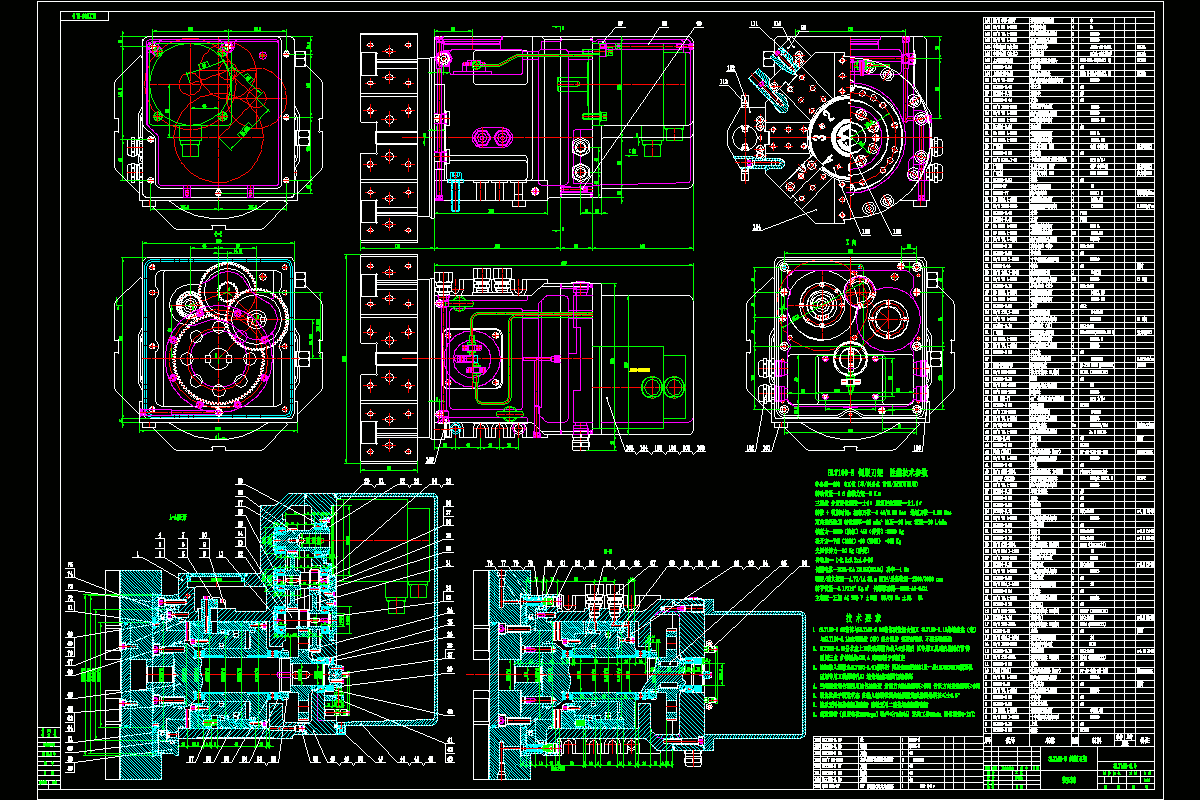

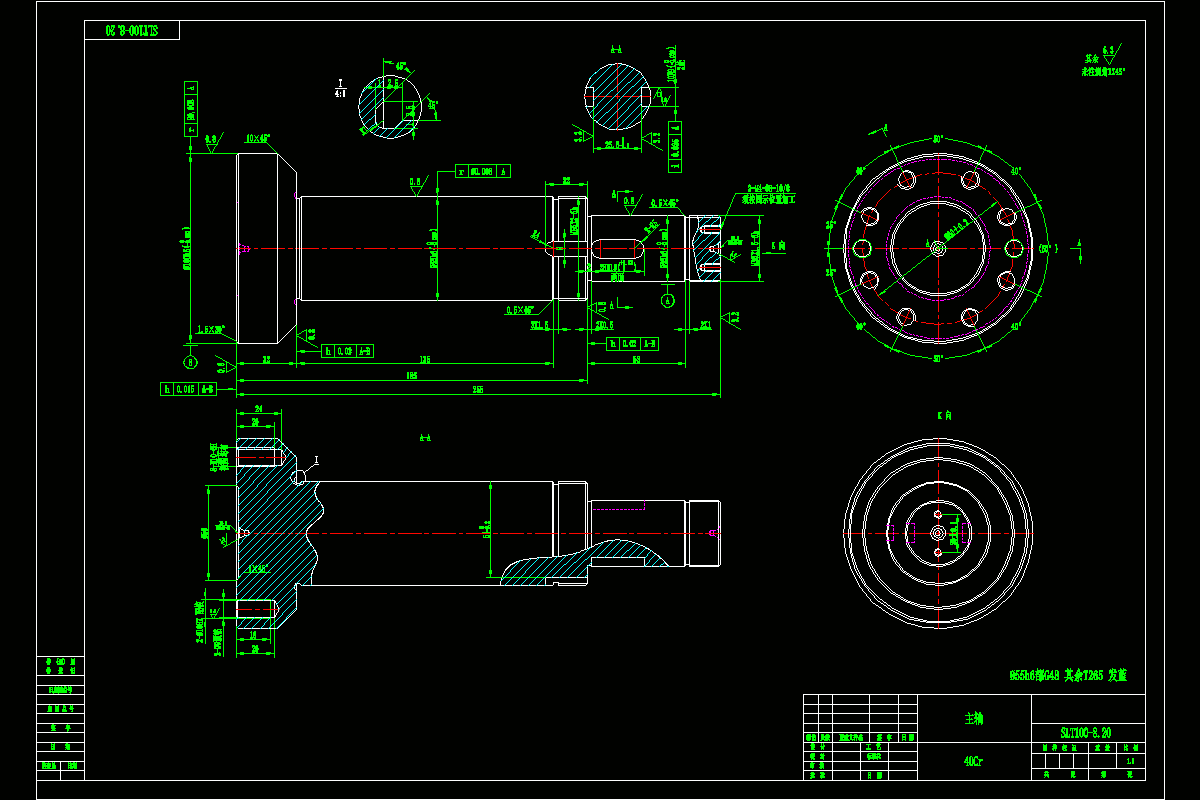

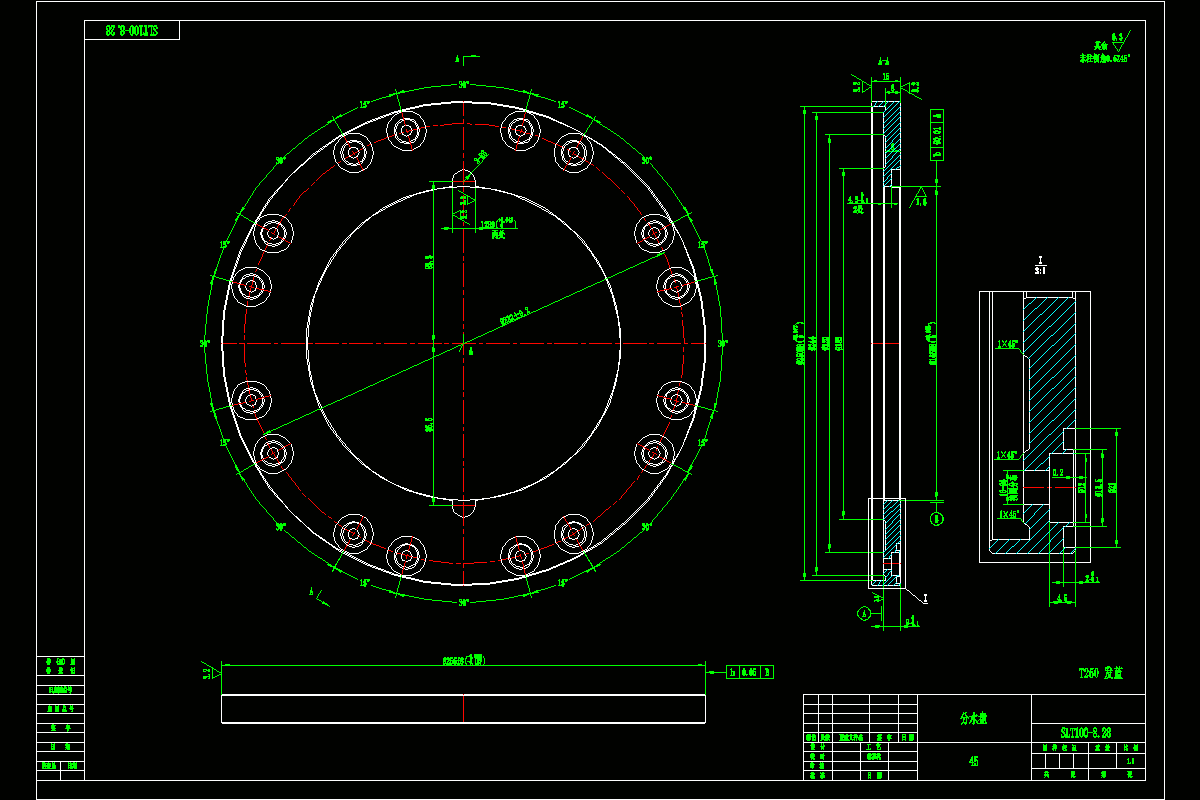

CAD版本图纸，共15张

摘要

对于加工人员来说，耗时最多，费力最多的就是将工件进行装夹定位，所以他们更愿意能在一次装夹定位中完成所有的加工步骤，但是因加工要求的不同，一个产品的加工难以采用一把刀完成，所以，相关人员就针对机床的刀架系统进行研究，最终设计了可以更换刀具的刀架系统，能有效的降低因换刀过程中造成的生产效率低，加工精度下降等问题。

具有回转功能的转塔刀架，配合卧式结构的数控机床，可以在工件装夹以后，可以实现多刀多工序加工。这种加工方式可以适应不同规格的工件，在市场应用性方面也比较广，得到了广大机械加工人员的欢迎。

本次设计的目的是设计一款具有8位盘型的伺服转塔刀架，它采用伺服电机为刀盘提供转位动力，大大提高换刀速度，所以在可靠性方面比较高。本次设计工作如下：首先，完成转塔刀架的结构，选定电机型号，确定转塔刀架的传动形式；其次，确定刀盘的样式；再次，对端齿盘子系统、锁紧装置进行设计，确定刀盘转换功能的设计；最后，完成相关辅助设计，包括冷却系统，刀盘内部结构等部分的设计。
