JJ9174-加工中心八位通用圆盘刀库设计 下载积分：200　资料编号： JJ9174

作品包括:

Word版说明书1份，共36页，约11000字

CAD版本图纸，共7张

摘要

加工中心是一种备有刀库并能自动换刀对工件进行多工序加工的数控机床。它是适应省力、省时和节能的时代要求发展起来的，它综合了机械技术、电子技术、计算机软件技术、气动技术、拖动技术、现代控制理论、测量及传感技术以及通讯诊断、刀具和应用编程技术为一身的高科技产品。而刀库是一台加工中心关键的、必不可少的组成部分，刀库的功能是储存加工工序所需的各种刀具，并按程序T指令，把将要用的刀具准确地送到换刀位置，并接受从主轴送来的已用刀具。刀库的储存量一般在8—64把范围内，多的可达100～200把。加工中心刀库的形式很多，结构也各不相同，最常用的有圆盘式刀库、链式刀库和格子盒式刀库。

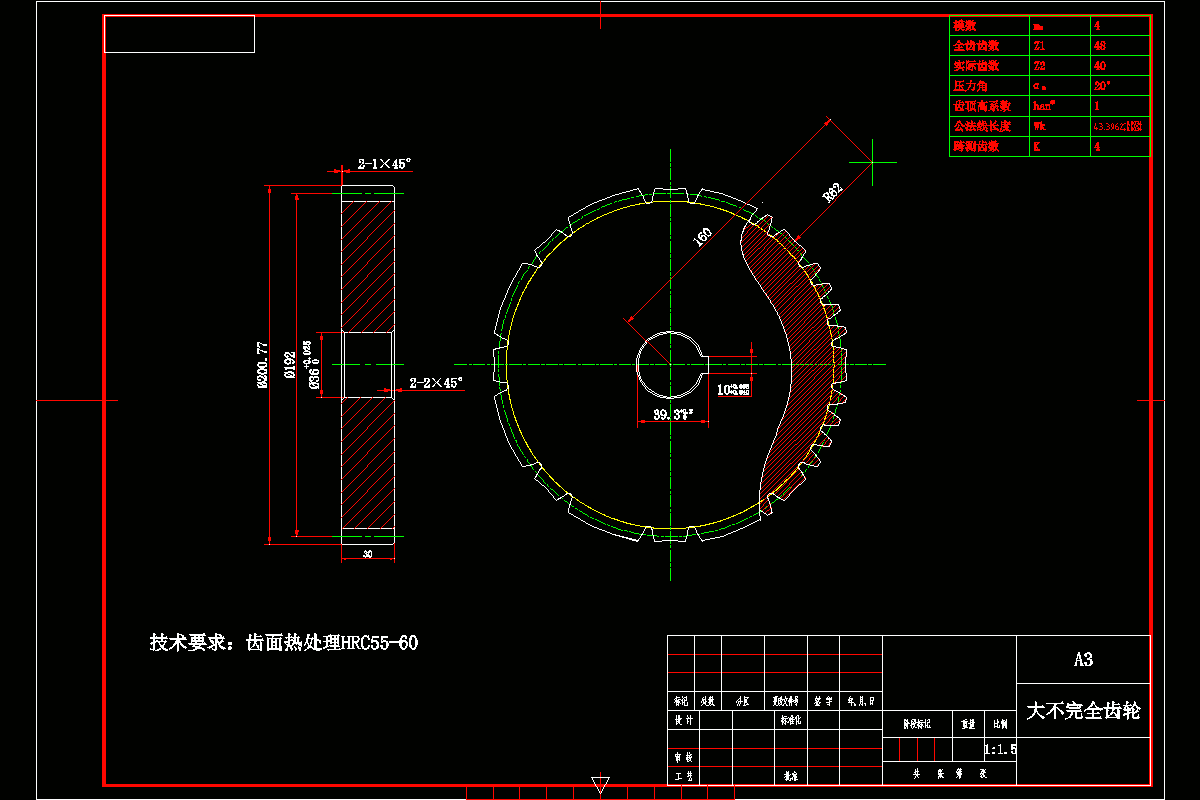

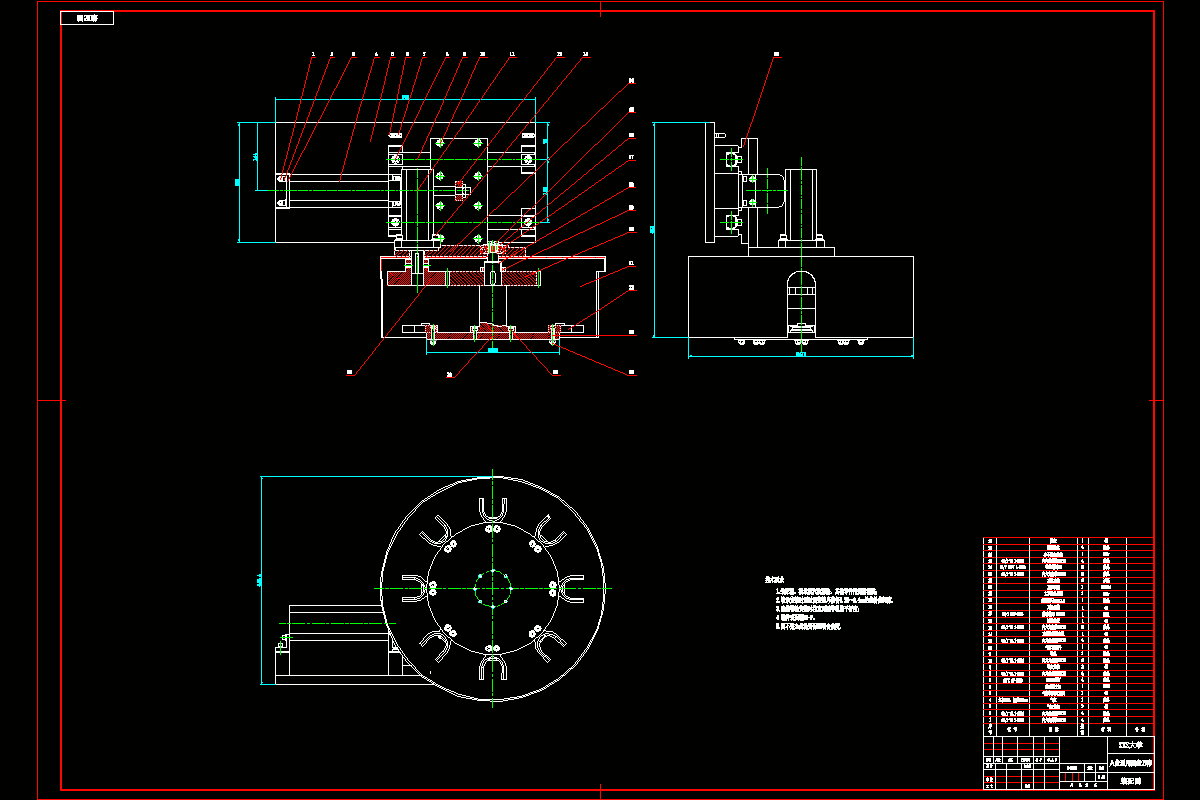

圆盘刀库为最常用的一种形式，每一刀座均可存放一把刀具。。圆盘刀库的种类葚多，刀库的刀具轴线可以按不同的方向配置。单盘式刀库的结构简单，取刀也较方便，因此应用最为广泛。本设计是八位通用圆盘刀库的设计。其整体思路为：利用一个气缸实现刀库的水平运动和伺服电机实现刀库的回转转动，伺服电机经不完全齿轮机构带动圆盘的转动，气缸带动整个圆盘刀库的水平运动。
