JJ9179-钻夹具组合机构的导轨板1加工工艺及夹具设计 下载积分：150　资料编号： JJ9179

作品包括:

Word版说明书1份，共35页，约12000字

工序卡15张

工艺过程卡1张

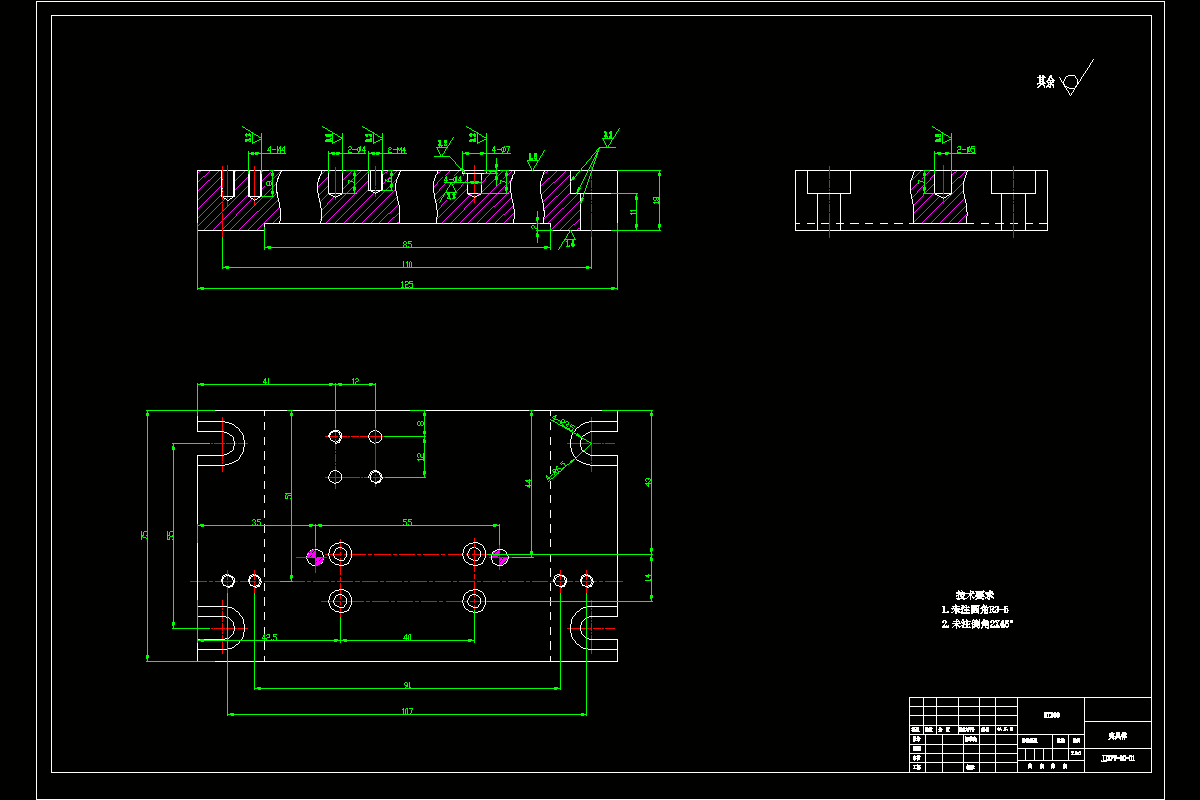

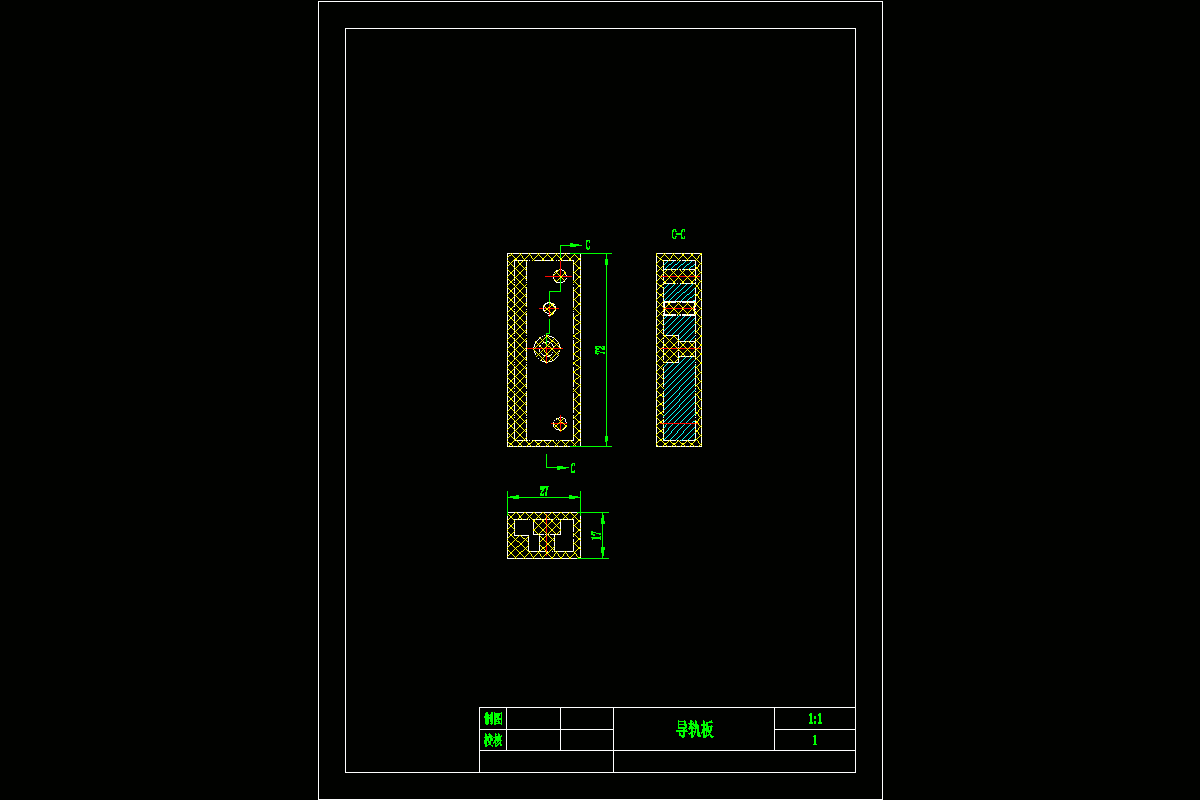

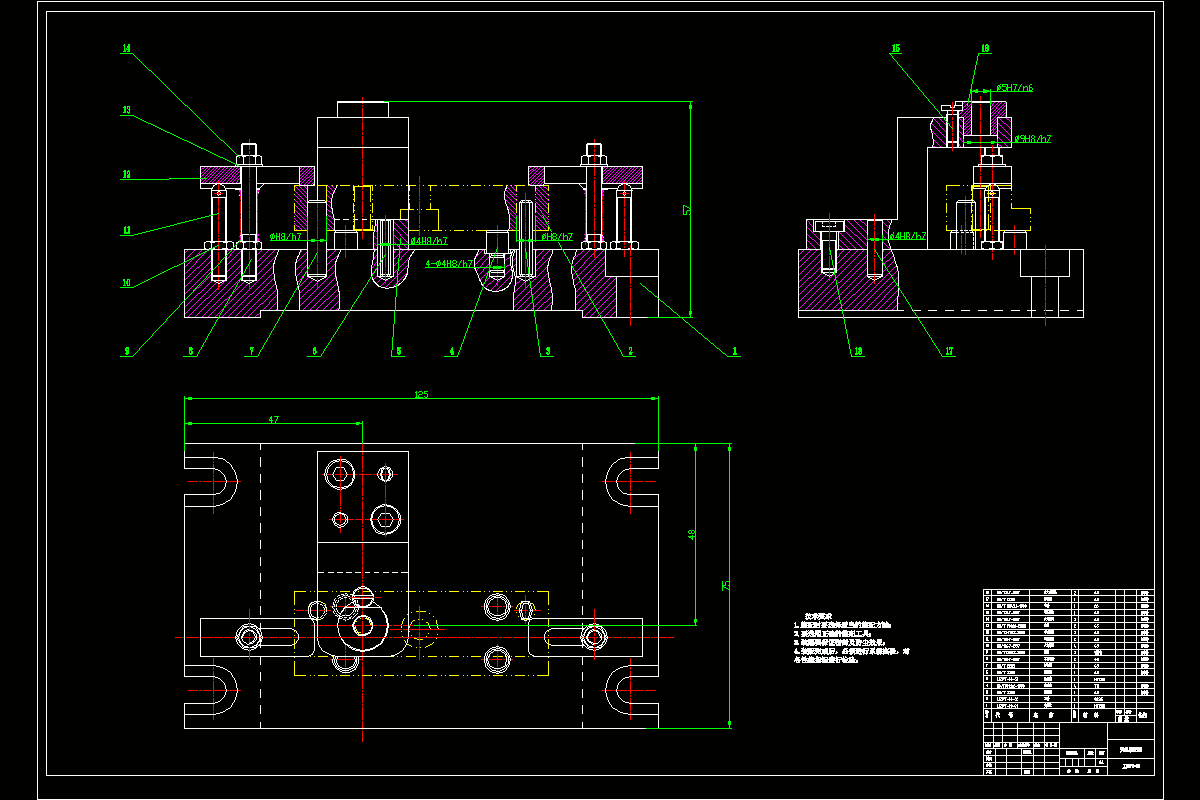

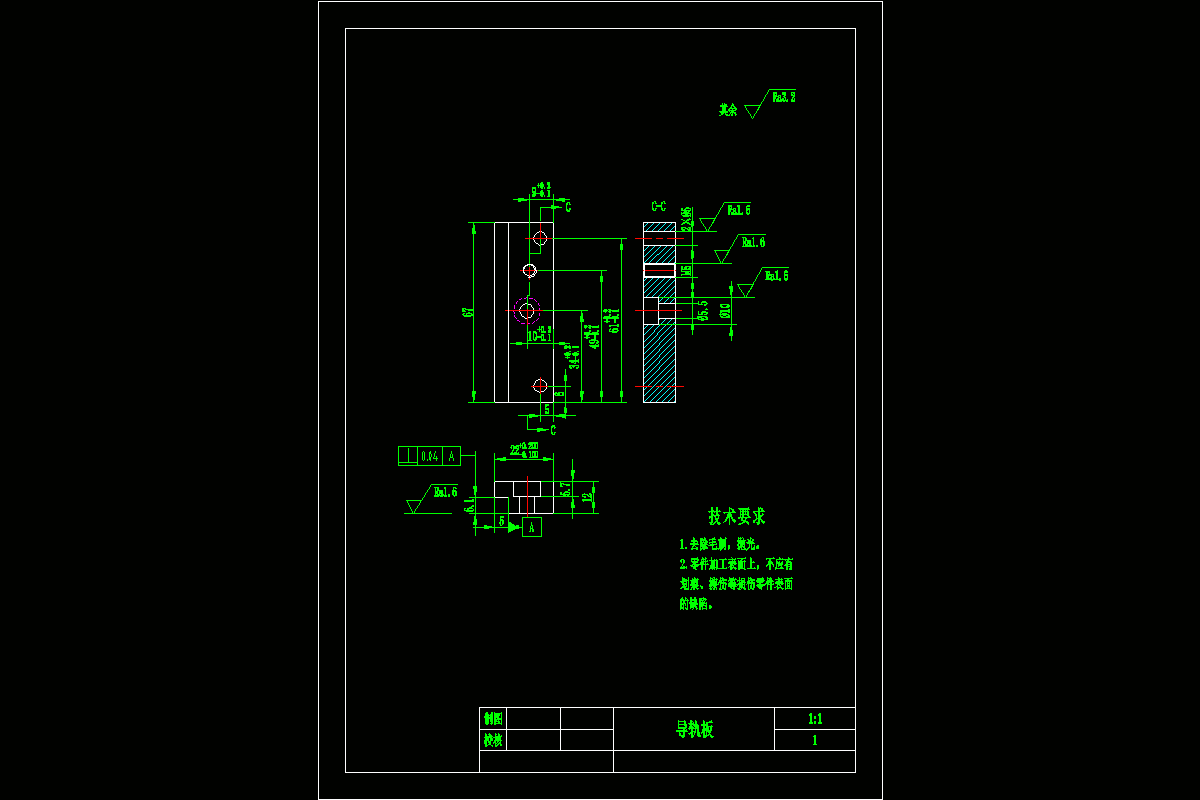

CAD版本图纸，共4张

摘要

夹具是零件加工的夹紧装置，是加工零件的一种必不可少的装置。夹具利用率高，经济性好，对功能组件的使用和数量少。随着零件的尺寸变化，越来越多的夹具被淘汰了，因此，设计一套专用夹具是十分有必要的。在设计专用夹具时要考虑工件的定位方案，工件的夹紧方案和设计夹紧机构，夹具的其他组成部分，夹具的结构形式等。

此次对导轨板1的工艺规程及钻M5螺纹孔夹具设计，其零件为结构简单，由于面比孔易加工，在制定工艺规程时，就先加工面，再以面为基准来加工其它，其中各工序夹具都采用专用夹具，本次设计的专用夹具是对钻削M5螺纹孔进行研究。

设计之初我查阅相关数据及国内外关于机床夹具的文献，在看懂零件图的同时对零件的结构和工艺进行分析，明确粗基准和精基准的选择，确定零件的加工余量与毛坯的尺寸、从而确定零件的加工工艺过程、计算各工序的切削用量及工时。最终完成了本次设计所需的夹具。

关键词：导轨板1、工艺规程、M5螺纹孔、钻削
