JJ9236-一种衬套的加工工艺及其夹具设计【含UG三维图】 下载积分：100　资料编号： JJ9236

作品包括:

Word版说明书1份，共29页，约8500字

工艺卡5张

CAD版本图纸，共7张

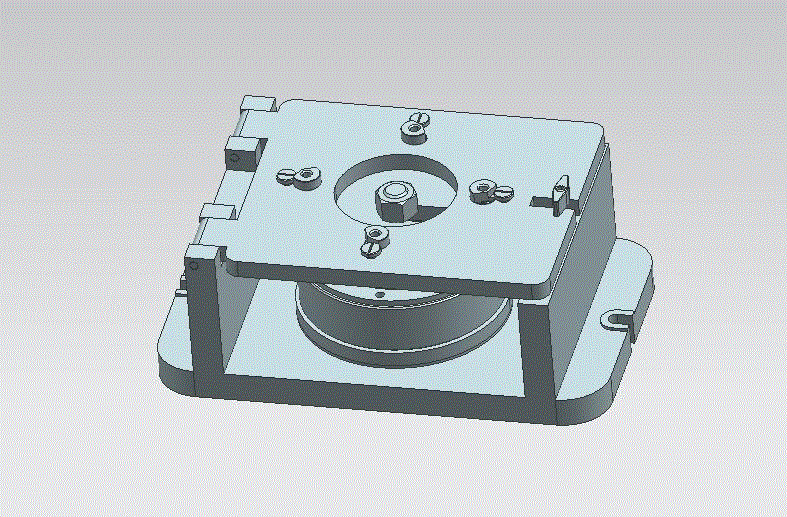

UG三维图一套

摘要

衬套零件结构工艺性是在满足其性能的要求下，能否在节省资源和提高加工效率这方面是否能够优化。为了方变简洁的把设计的零件按照合理的工艺规程加工出来，就需要对零件的结构进行仔细的分析，并大胆论证。衬套是机械产品中比较常见的零件，是设备及管道经常用到的。因此衬套一直在不断的优化结构和加载新材料，因而其在节省生产成本的前提下材料上变得更加坚固，无疑给衬套零件加工带来了很大的影响。故而在保证衬套的生产成本和其加工可行性等，设计车床专用夹具。

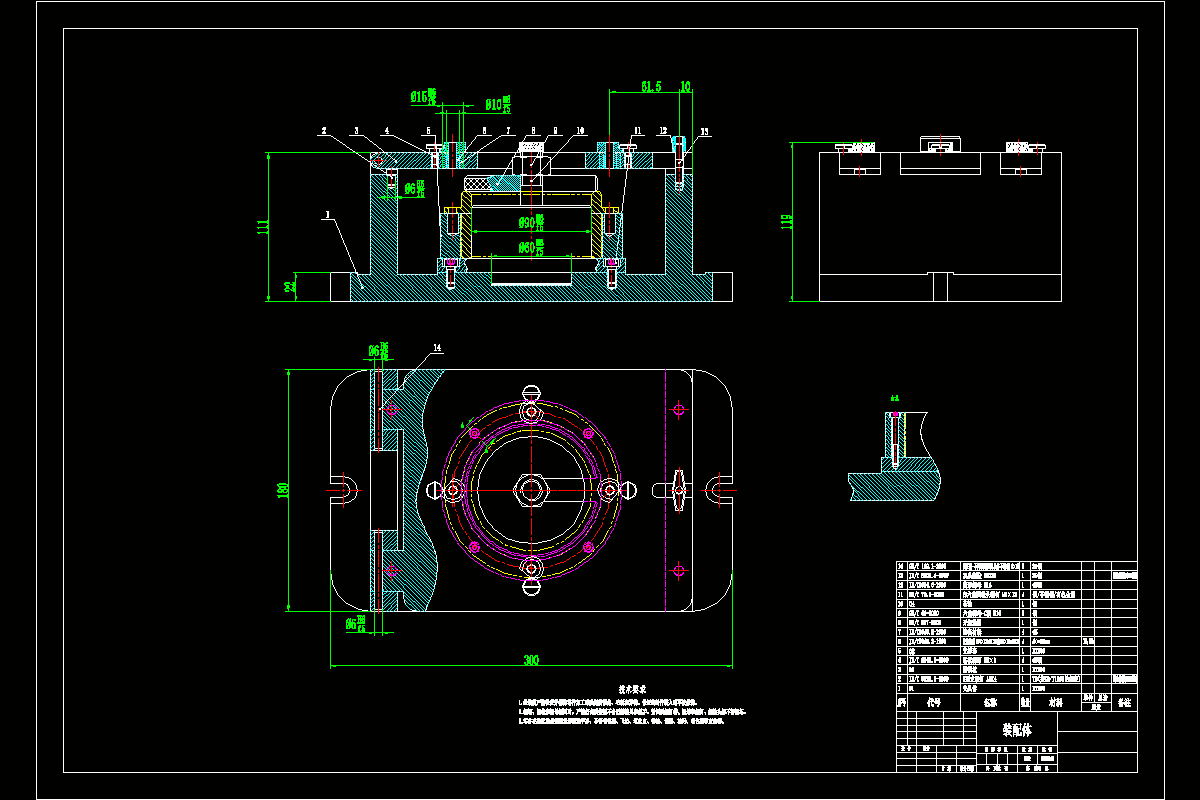

主要是针对衬套零件图进行数学性分析，分析技术要求等，审查零件的工艺性是否符合批量生产的需求，其次设计工艺基准，拟定加工工艺路线。最后设计车床专用设计，分析此夹具的校核以及简要操作说明等等。保证此夹具能在现实当中投入应用进行加工。
