JJ9239-漫步机的设计【含UG三维图】 下载积分：100　资料编号： JJ9239

作品包括:

Word版说明书1份，共28页，约5900字

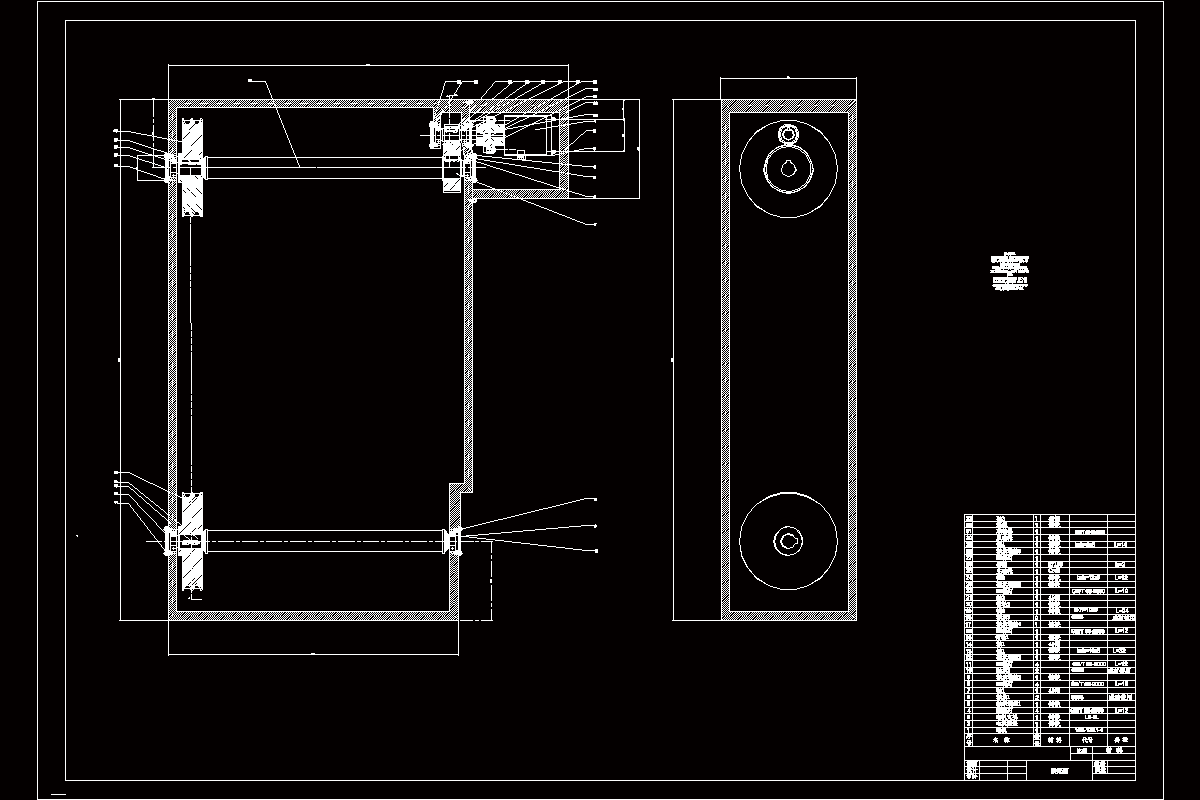

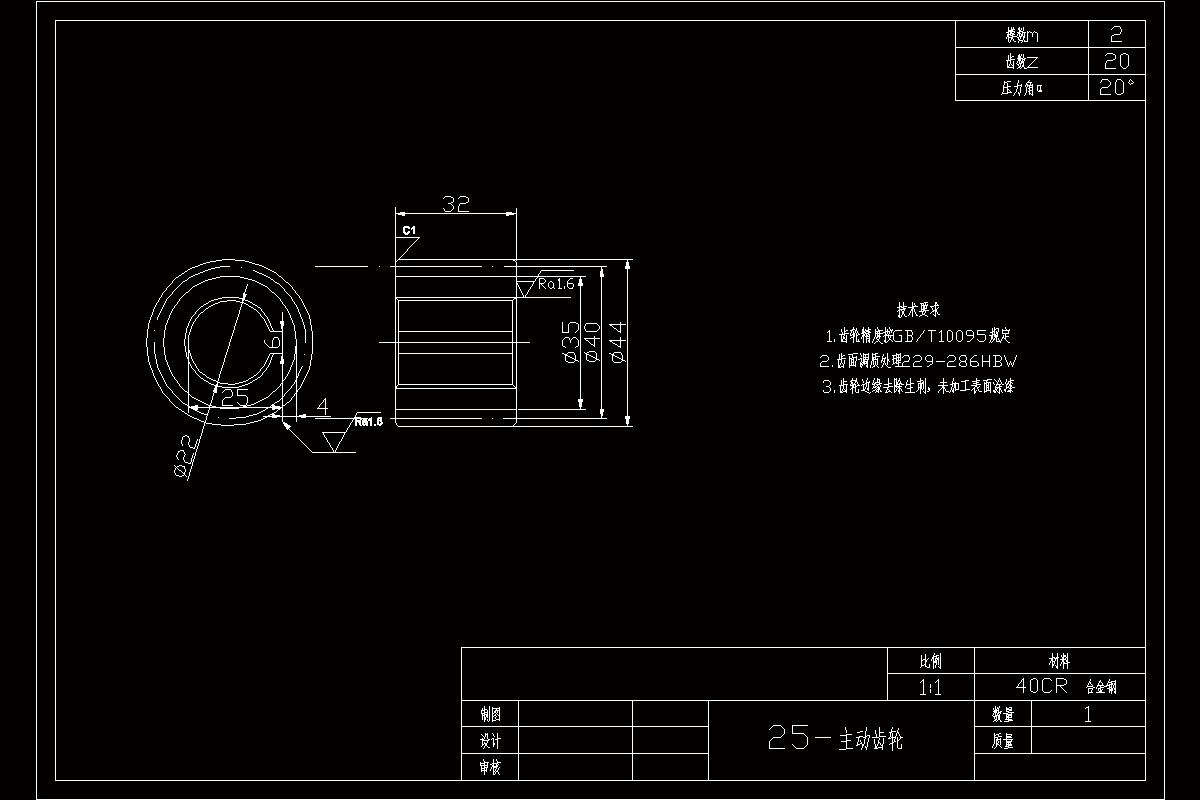

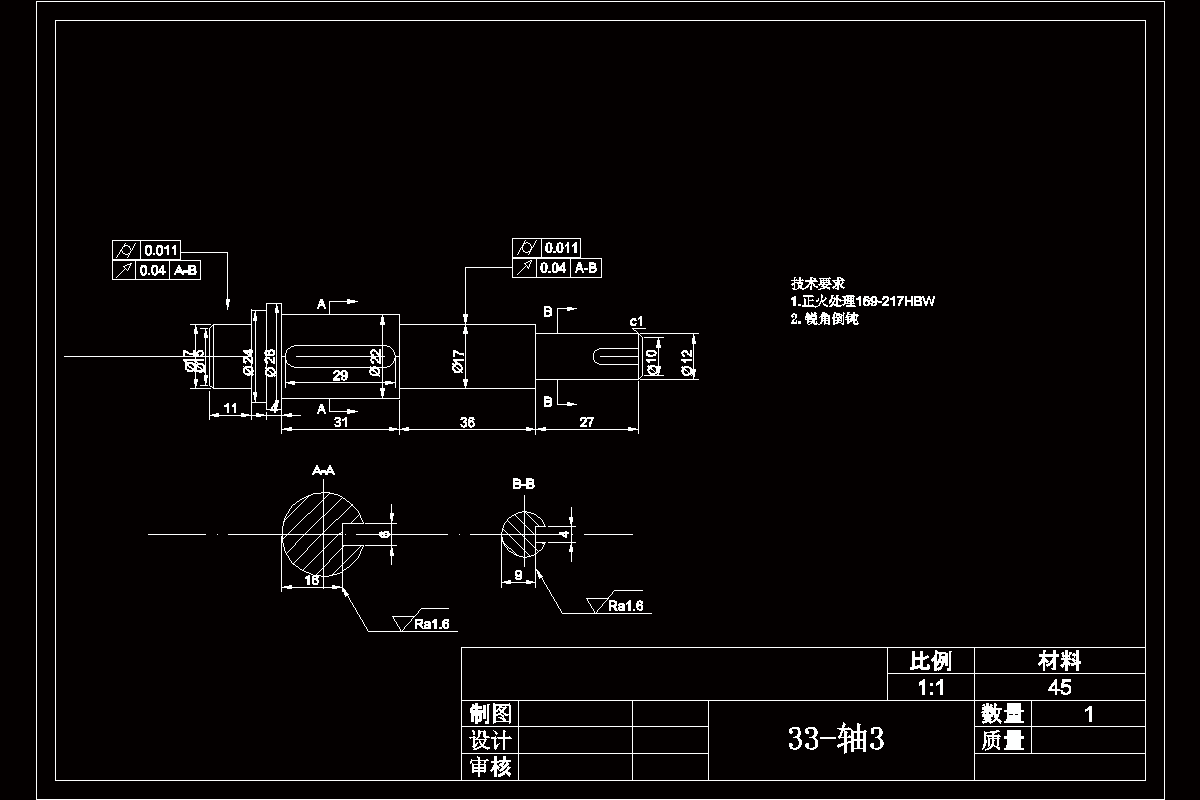

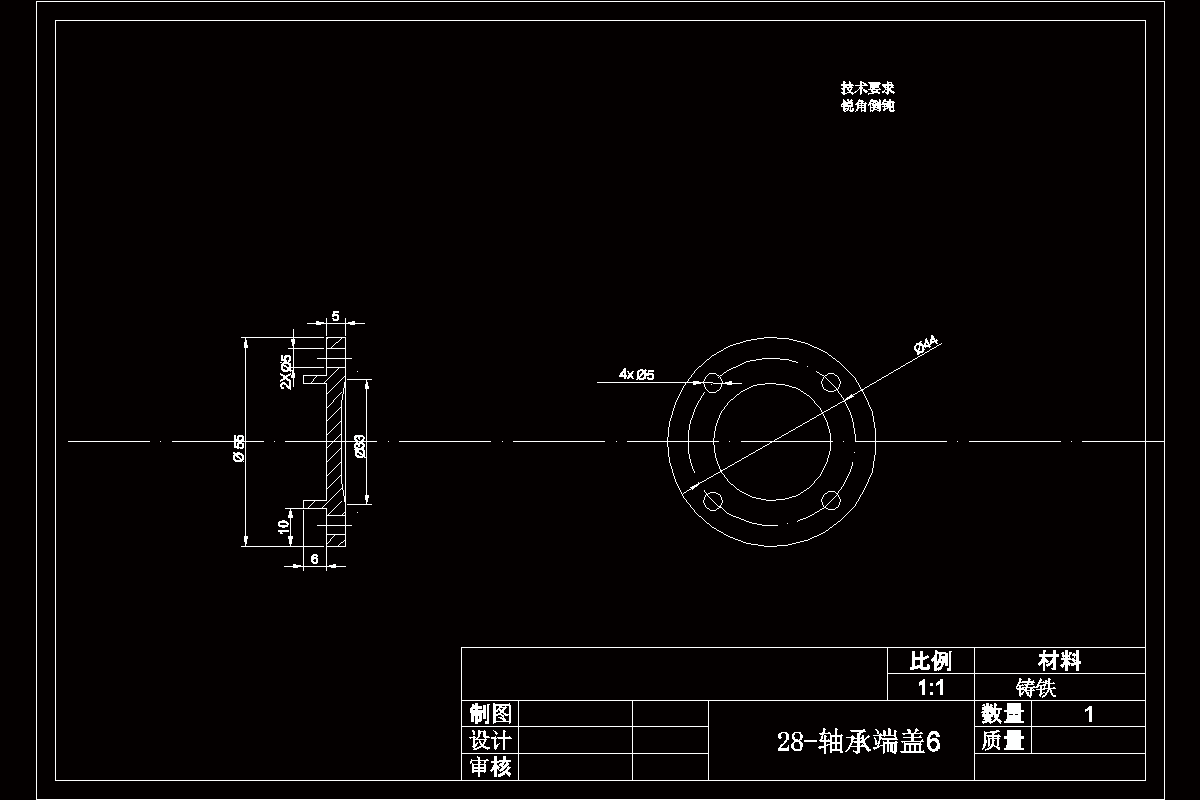

CAD版本图纸，共14张

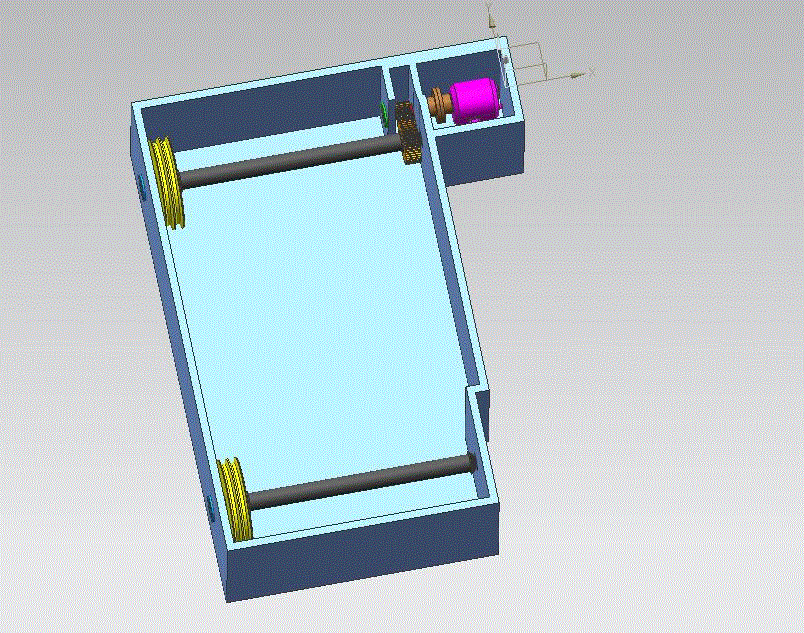

UG三维图一套

摘要

本次的设计是对于漫步机的设计，主要是通过齿轮传动带动轴转动，然后通过轴上的带轮传动使得整个漫步机转动。首先确定好传动方案，本文选用型号为YE2-100L1-4的电动机，然后是计算各个方面的传动比的分配以及联轴器的选择。接下来就是对于齿轮的选择，对齿轮进行校核，得到合适的尺寸，然后选择并确定合适的皮带轮，选择合适的轴，然后对它进行校核。通过传动方案，选择合适的轴承和键的类型，最后通过CAD，UG最终将所有零件图和装配图绘制出来。
