JJ9247-一种便携式剪切机的设计【含UG三维图】 下载积分：100　资料编号： JJ9247

作品包括:

Word版说明书1份，共37页，约12000字

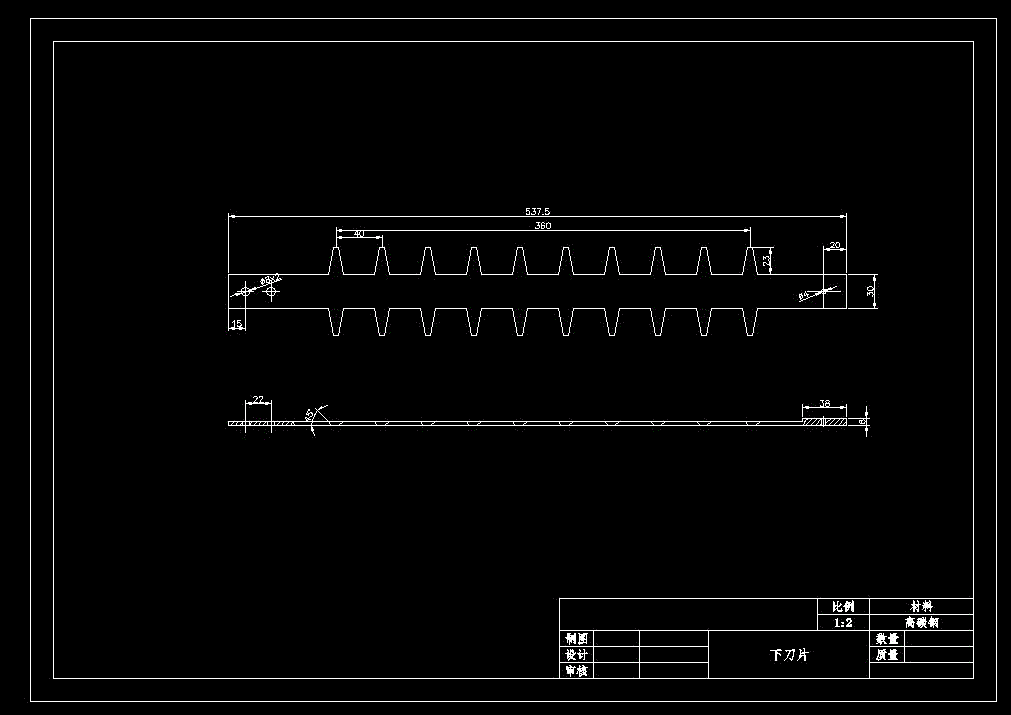

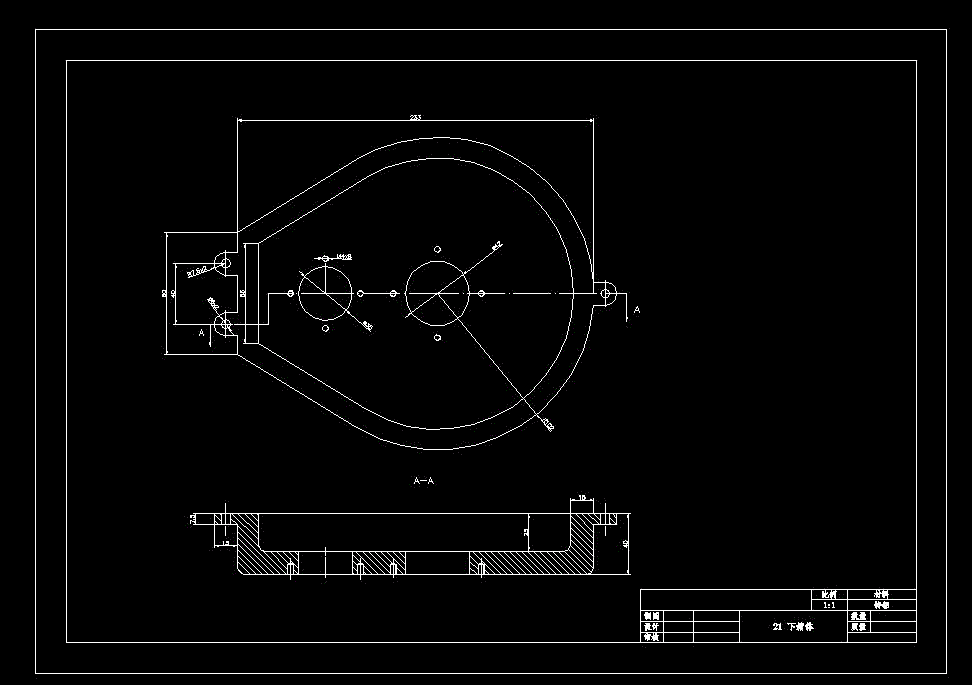

CAD版本图纸，共23张

UG三维图一套

摘要

我选的课题是便携式电动剪切机。根据我在学校实地调查，目前现有的，绿化植物主要有:黄杨，金钱漆，石楠，海桐，圆柏等。所以，该剪切机要能满足以上植物的修剪。相比于大型剪切机这种，便携式，体积小巧，重量轻便于携带，能因地制宜在各种环境开展工作。在设计过程中，首先我确定了剪切植物需要多大的力，从而确定的剪切植物需要的功率，通过功率选用了合适的电动机，进而通过电动机的转速确定的传统方案为减速，通过考虑到合理分配空间选用的齿轮传动，在图书馆翻阅了大量文献资料后，搞懂了齿轮的转速等级，进而确定的齿轮的材料，然后依照公式进行设计和校核。齿轮设计完成后。开始着手准备轴的设计。设计过程中参考了现有的资料，决定将轴设计成接阶梯型，每个轴段都装配不同的零部件。在翻阅课本以及老师的指导后确定了轴径，然后选了两个截面进行校核。所设计的轴符合强度要求后，继续往下一级走，开始设计曲柄滑块，由于这个机构比较冷门，翻阅了多本机械设计手册，决定用图解法来进行设计。由于图解法比较深奥在和同学讨论之后才搞懂，这个机构的设计结束后，整个主要部分的设计算是完成了。下面就要进行装配，看看实际效果。总体来讲，有以下几个有点：自带电机，外接电源，操作安全。
