JJ9265-变压器绕线机的机械系统设计 下载积分：100　资料编号： JJ9265

作品包括:

Word版说明书1份，共33页，约13000字

开题报告一份

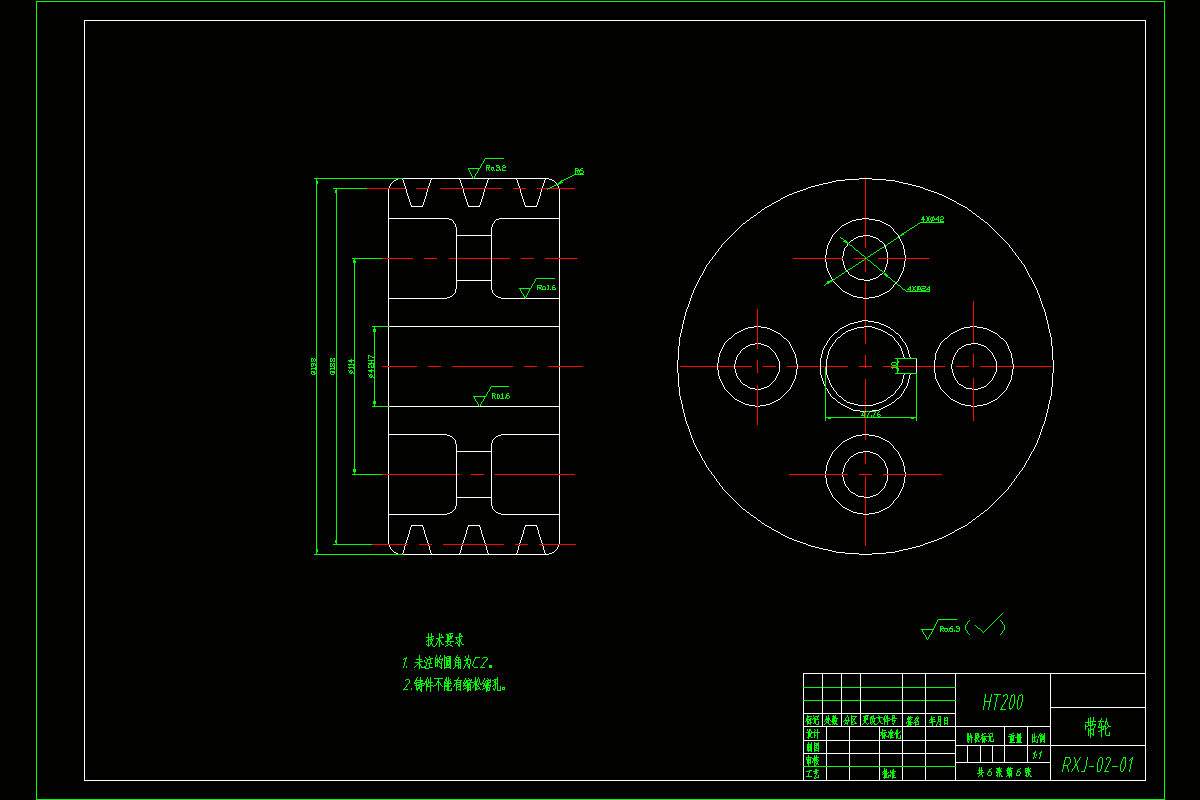

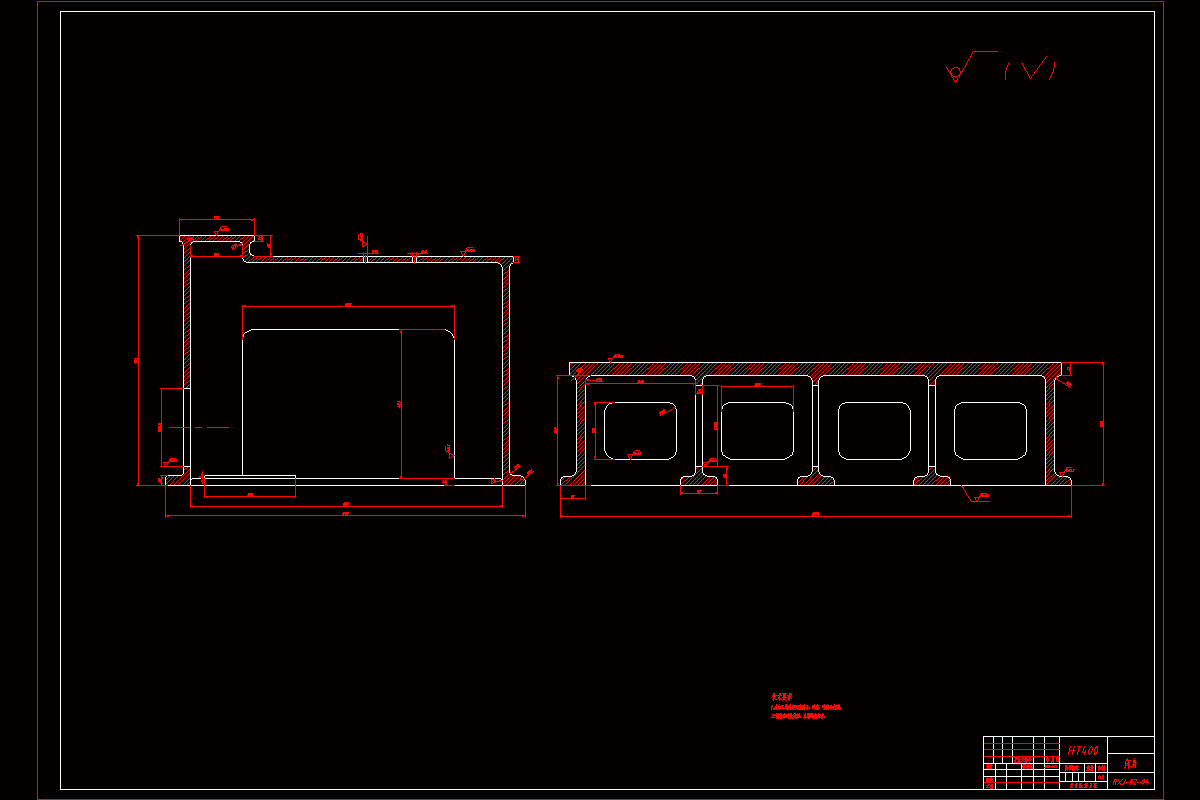

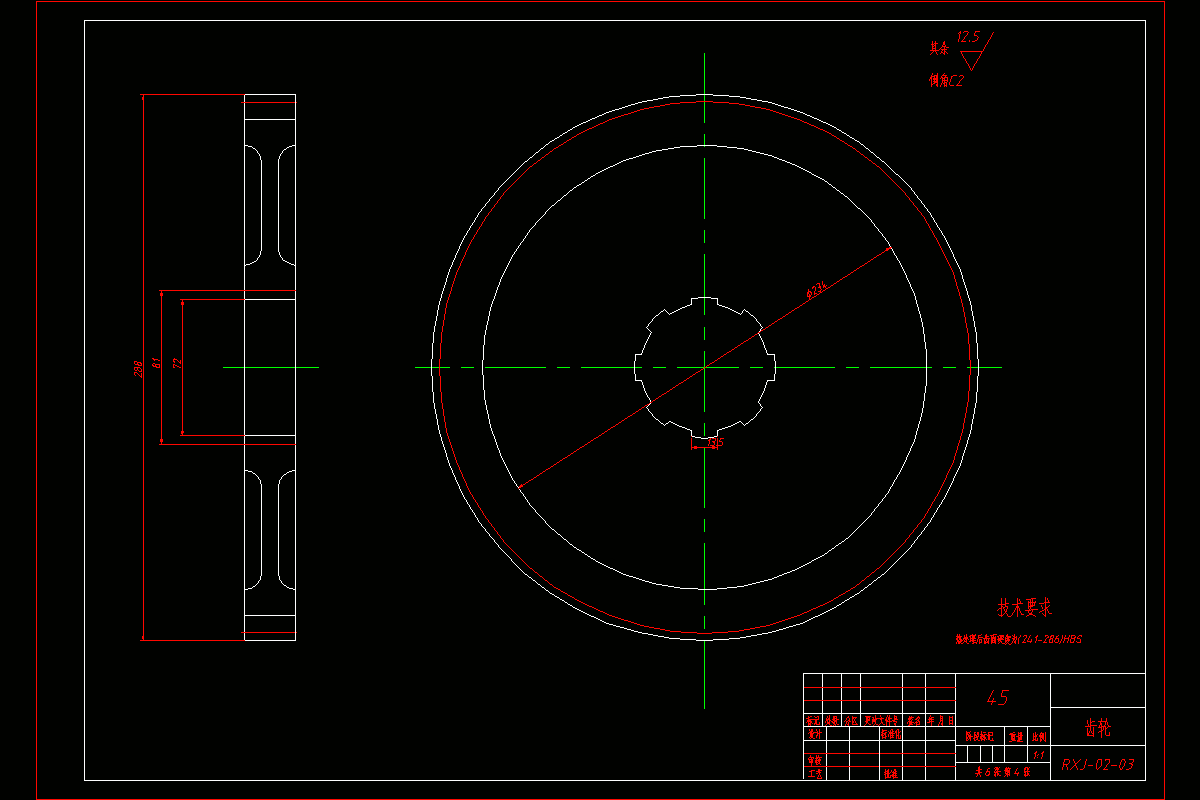

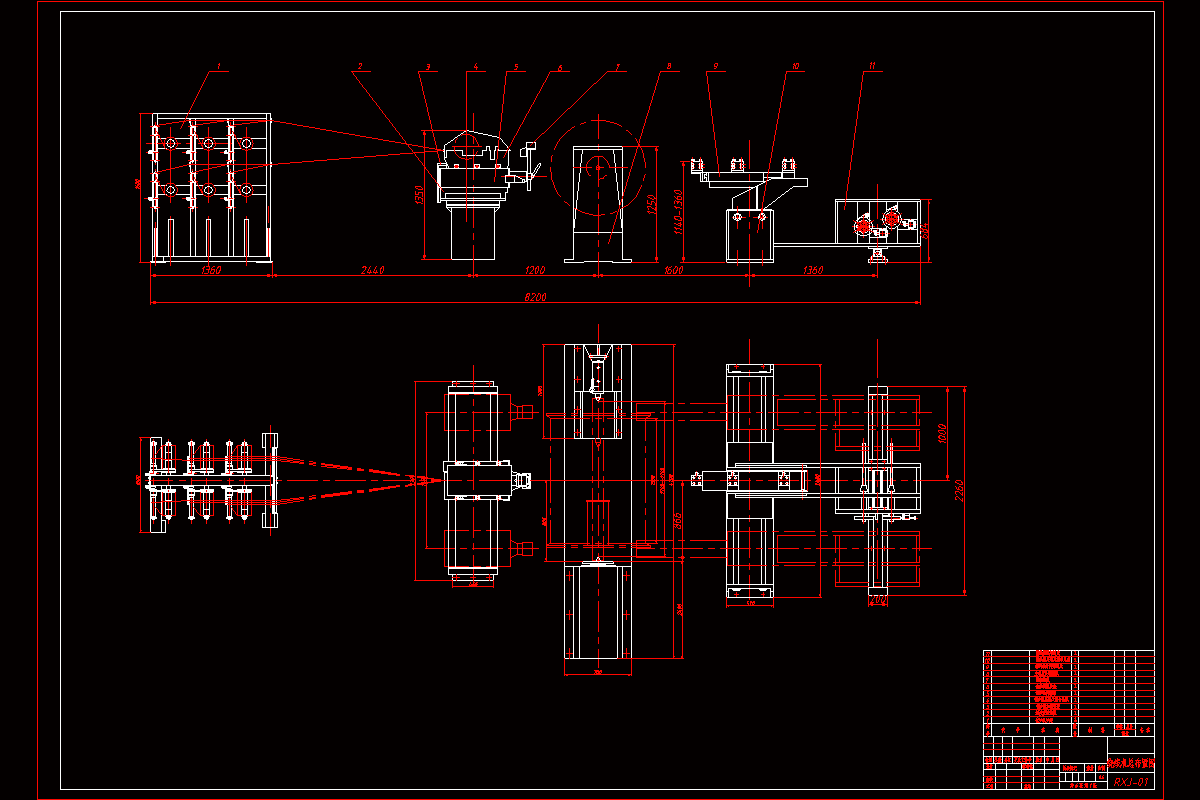

CAD版本图纸，共6张

摘要

本次设计是经过对长春市部分变压器厂的调研和走访后进行方案选定的。在调研的过程中参观了西门子公司的数控绕线机和一些国产的机械式绕线机，相比之下国外进口设备尽管有较高的自动化水平和生产质量，但是价格也非常的高，虽然国产传统机械式设备的价格较低，但是其自动化水平也很低，而且在使用维护方面也存在很多问题，比如生产质量不稳定，需要要依靠工人的熟练程度来确定生产质量等。为了对各种设备做进一步的深入了解，我们先后查阅了设备说明书和变压器产品说明书，而且我们还走访了一些工厂的工程技术人员，通过这些我们了解到工厂生产对设备的要求，使我们的设计定位更加符合生产和市场的要求，因此在满足使用要求的前提下提高性价比是我们设计的关键。

本次任务主要是对变压器绕线机的改进，以增加其对自动化的适应性和自动控制性能，我的设计题目为：变压器绕线机的机械系统设计。设计内容包括：设计变压器绕线机及其相应机械系统一套。该系统主要应能适合机械自动化的自动控制，数据采集，显示和通讯功能，可实现自动化线圈绕制过程。总体结构设计方案包括：绕线机总体结构设计、传动系统结构设计、各零部件的设计。

由于时间仓促和作者的知识水平有限，中的错误和不足在所难免，请各位老师给予批评指正。
