Z799-废旧钢板筛选机设计 下载积分：100　资料编号： Z799

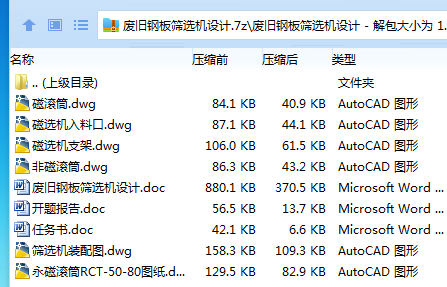

作品包括:

Word版说明书1份，共57页，约25000字

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共6张

摘要

废旧钢板筛选机主要利用磁选机的原理等，磁选机广泛用于资源回收，木材业、矿业、窑业、化学、食品等其他工场，适用于磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等物料的湿式磁选，也用于煤、非金属矿、建材等物料的除铁作业，是产业界使用最广泛的、通用性高的机种之一，传统的磁选机在回收废料时，由于废料颗粒直径有大小之分传统的磁选机以不适用于废料的磁选，大型强磁磁环制作强磁滚筒难度高，生产成本高，制造工艺复杂。这种强磁机市价高，生产效率低，难以推广使用。所以开发一种结构简单，制造容易，安装使用方便，生产成本低的废料磁选机是有必要的。

关键词：带式磁选机;废旧钢板;减速器;资源回收

目  录

摘  要 I

ABSTRACT II

1  引言 1

1.1  课题的背景和意义 1

1.2   磁选机的分类 4

1.3  废旧钢板筛选机的工作原理 9

1.4  废旧钢板筛选机国内外的发展 9

2  整机的结构布置 12

3  整机的结构设计 14

3.1  电动机的选择 14

3.2  普通V带的计算选择 16

3.3  非磁滚筒的设计计算 18

3.3.1  联轴器的选择 19

3.3.2  非磁滚筒的结构设计 20

3.4  二级标准直齿圆柱齿轮减速器的设计 26

3.5  料斗、箱盖、箱体和旁支撑架的设计 27

3.5.1  料斗的设计 27

3.5.2  箱体的设计 29

3.5.3  箱盖的设计 29

3.5.4  旁支撑架的设计 30

4  磁滚筒的设计 31

4.1  磁滚筒主轴的校核计算 33

4.2  键的校核计算 36

4.3  轴承的校核计算 36

总结 38

参考文献 40

外文文献 43

中文译文 48

致  谢 52
