JJ9295-CK616床头箱的机械加工工艺及工装设计 下载积分：100　资料编号： JJ9295

作品包括:

Word版说明书1份，共62页，约27000字

外文翻译一份一份

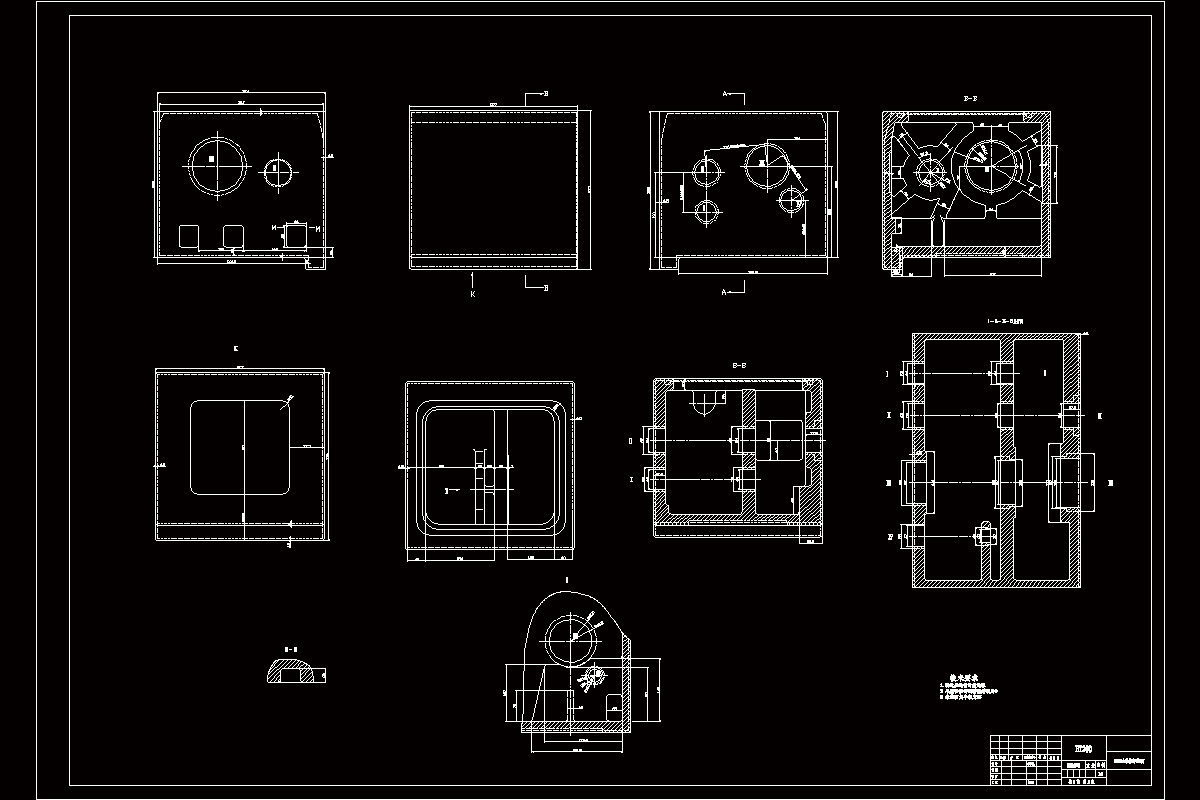

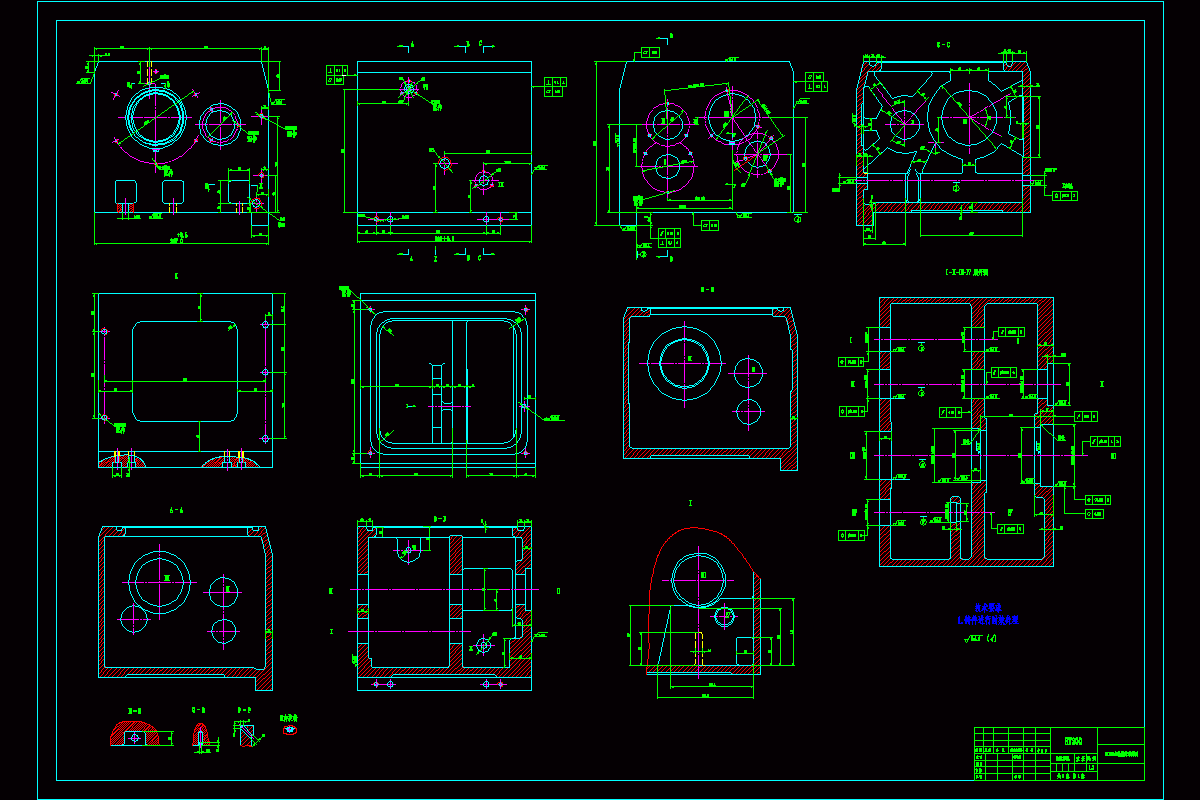

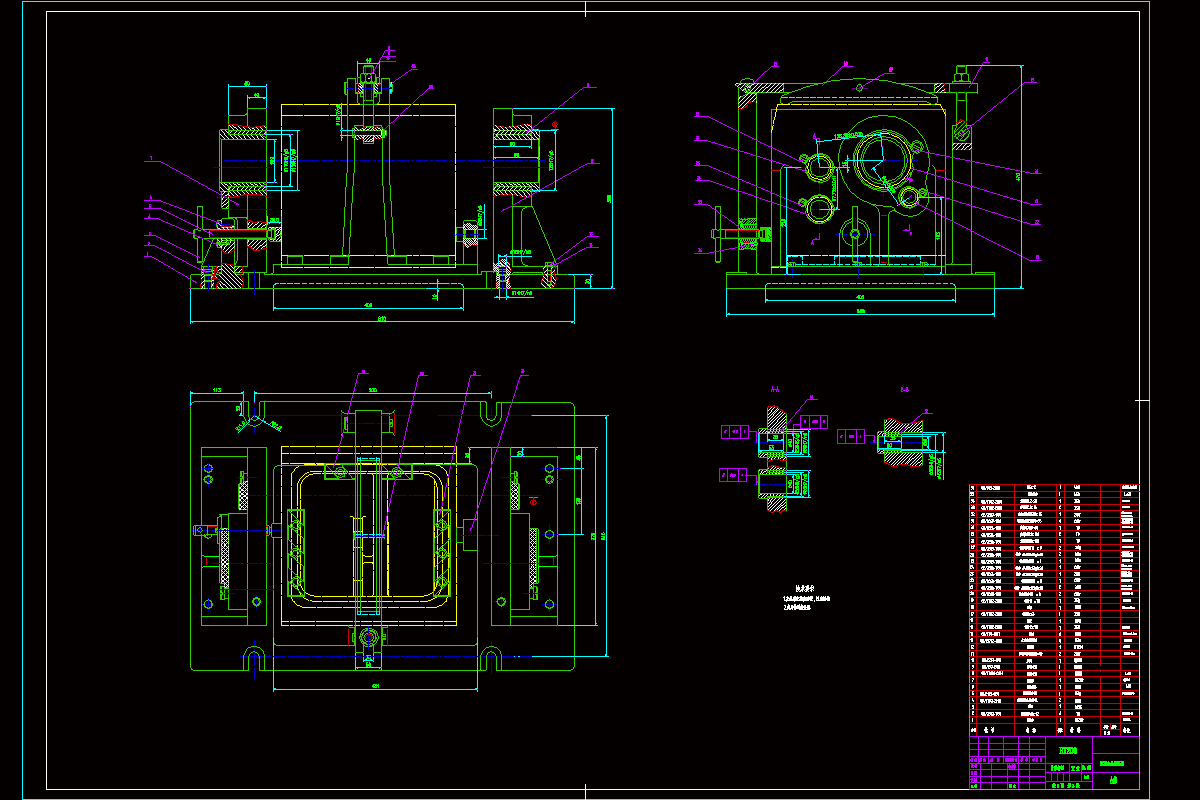

CAD版本图纸，共3张

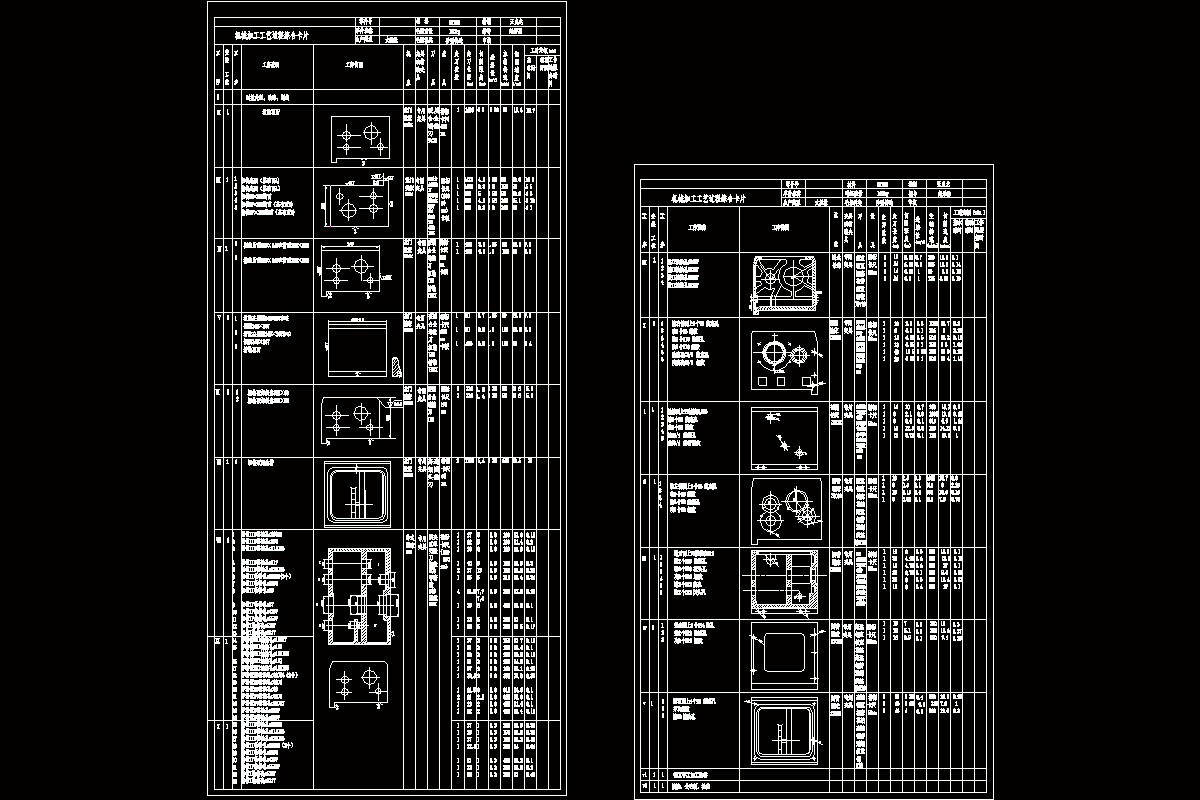

综合工艺卡1套

摘要

本次设计的题目是CK616的床头箱的加工工艺及工装设计，其主要任务有两个：1.对箱体加工工艺规程的设计；2.箱体的工装夹具的设计。在整个设计进行中，首先对零件进行整体分析，根据零件的材料，生产纲领，具体尺寸确定各面各孔的加工余量，以及其他来确定毛坯的铸造形式和铸造的尺寸；其次进行工艺路线的制定和加工基面的选择，进行加工余量、工序尺寸、切削用量以及工时的计算与确定。在工装夹具部分设计中，首先是确定定位基准的选择，根据各工序的不同特点来进行定位基准的选择，考虑各工序需要限制的自由度并且根据限制的自由度设计夹具体的结构以及夹紧方式,根据工艺的要求进行夹紧力的计算校核，最后进行误差分析，最终完成设计的要求。
