Z669-车铣加工中心液体静压轴承液压系统设计【含SW三维图】下载积分：300　资料编号： Z669

1.打开支付宝或者微信扫描二维码。
2.填写金额：300　
3.添加备注，填写资料编号：

资料编号： Z669

4.支付成功后，请发资料编号到邮箱：jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注：如果付款忘记填写资料编号，则发邮件时附带您的交易明细截图即可。
请耐心等待，如超过30分钟还没收到，请联系客服QQ：2363701252

点击分享：

作品描述

作品包括:

Word版设计说明书1份，共51页，约21000字

开题报告一份

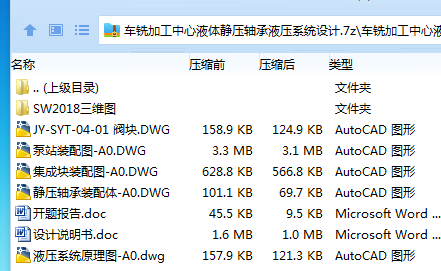

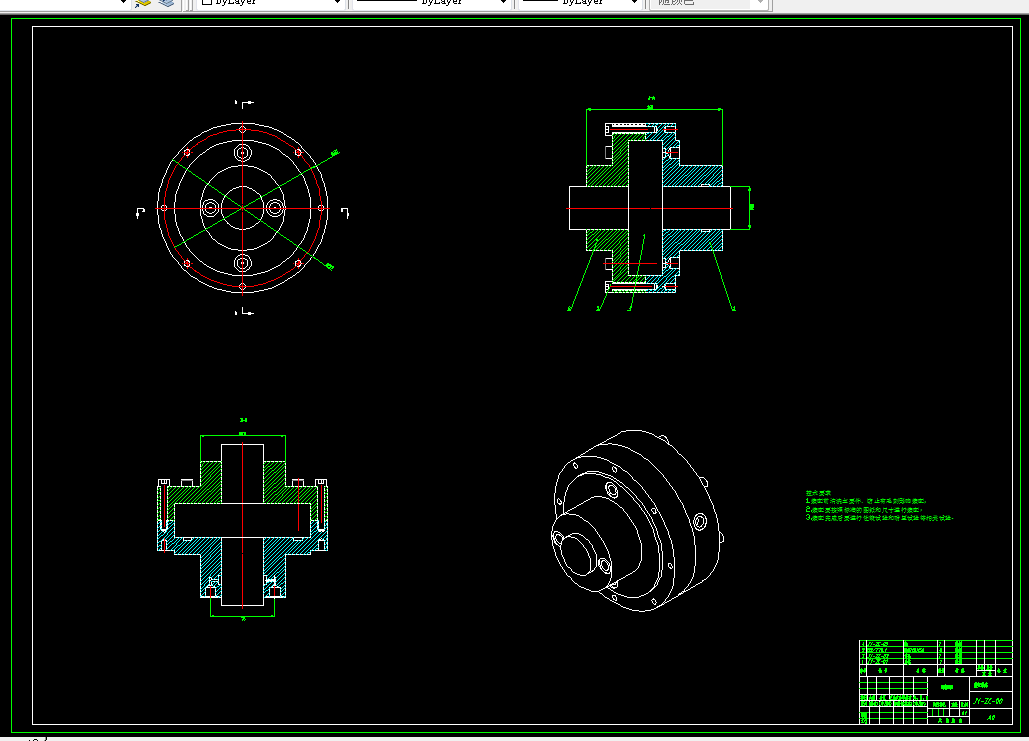

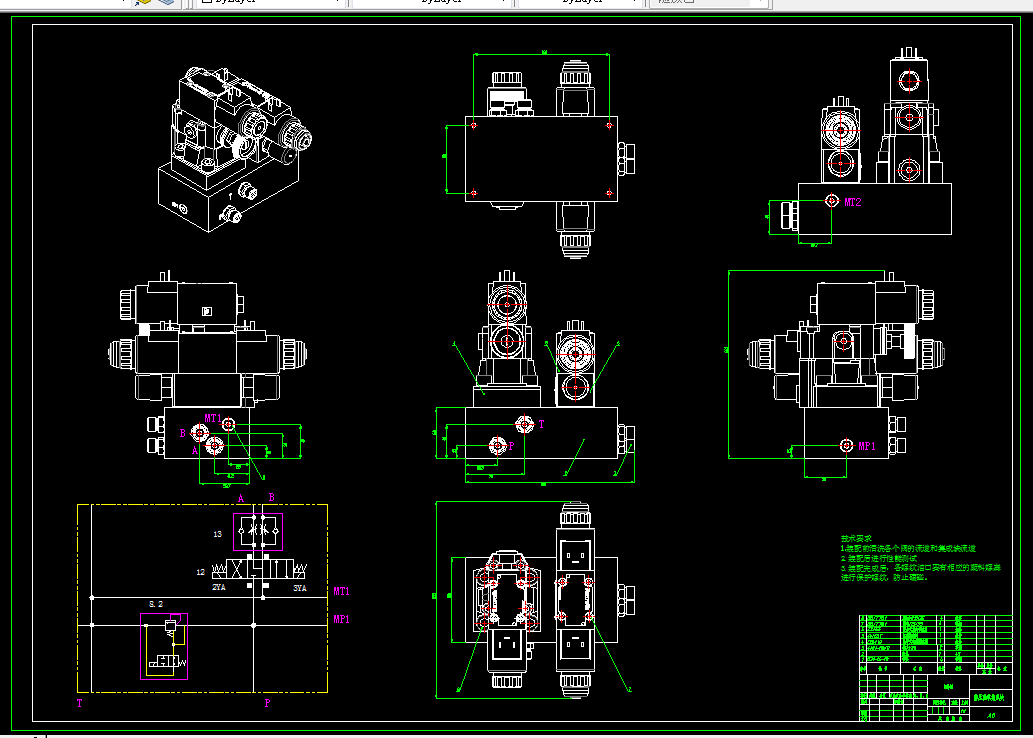

CAD版本图纸，共5张

SW三维图一套


摘要

随着机加工行业的不断发展，机床的应用越来越广泛，机床工作作业需求越来越高，超精度设备需求越来越多，那么对于专门应用于机床的回转主轴的轴承需求也越来越广泛，需求不断地增加，但是这种主轴轴承要求特别高，要有精度高、磨损少、寿命长、工作稳定等要求，本文设计的是专门一款用于卧式车铣加工中心的轴向静压轴承，同时对于静压轴承的供给测试液压系统进行了设计。鉴于这种专用工况的轴承及轴承测试系统的研发还未大量投入，市场比较紧缺。所以这种静压轴承及液压供给测试系统在未来一定是发展的大势所趋，急需研发设计的投入。现阶段开发一种可以用于各种高精密机床上的回转主轴用的静压轴承及其供给测试系统是非常紧迫的任务。

考虑到液压系统是静压轴承工作及供给测试系统的核心驱动部分，所以对于这种静压轴承及其供给测试液压系统的研究至关重要，研究一种能适用于卧式车铣加工中心的静压轴承及供给液压系统，根据实际工作环境和条件，分析其中可能遇到的问题，综合考虑后设计这种轴向静压轴承及其供给测试液压系统。

本课题研究的是一种专门适用于卧式车铣加工中心的轴向液体静压轴承及其供给测试液压系统的设计，对国内外研究现状进行分析，对市场多系列多参数的不同型号的静压轴承及其测试试验台进行研究，对静压轴承工作时候的工况进行分析，对静压轴承在车铣过程中需要达到的要求进行综合考虑，对于现在市场上的普遍静压轴承容易出现的问题进行重点研究，对于小尺寸集约型进行优化设计液压泵站，实现紧凑而高效进行分析，同时结合现在市场需求和对于经济成本进行综合考虑等，最终设计一种新型的卧式车铣加工中心轴向静压轴承及其配套供给测试液压系统。

这种新型的静压轴承及其供给测试液压系统有着显著的优势。可以解决常规的静压轴承供给系统压力等参数不能匹配轴承在实际工作中因载荷变动导致的压力波动问题，因为静压轴承需要固定的压力作为供油支撑，所以维持定压较为重要。可以解决市场上静压轴承供给系统中的油箱大、能耗高、效率低、系统功率损耗过大、系统发热较多容易损坏元件的问题。可以解决加载主轴出现震动、流量不均匀、顶起和加载不能同时进行、因停电或者供油系统发生故障中断时，引起的润滑系统中断等问题。可以解决保压问题、过载问题、轴承油腔在建立足够油压后才能允许主轴启动等问题。

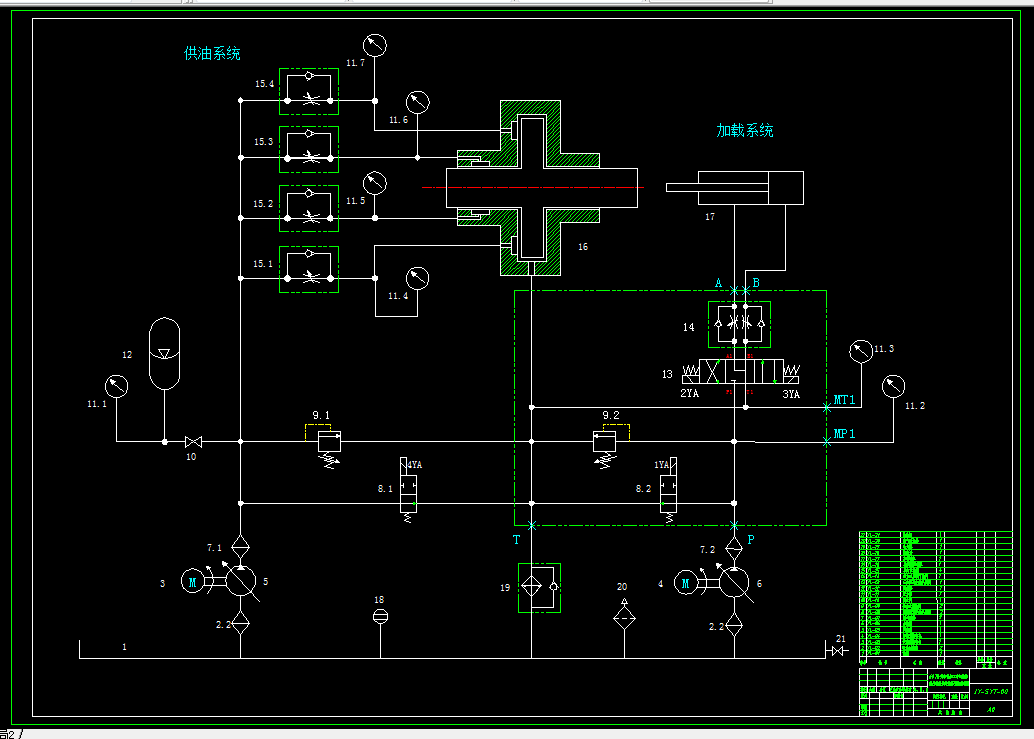

本文设计的是一种新型的卧式车铣加工中心液体静压轴承及其配套供给测试的液压系统，包括了静压轴承供给测试液压系统原理图的设计及绘制、液压系统参数的计算、液压元件的选型、能量损失验算、热平衡验算、油箱设计、集成块设计、油缸的设计、静压轴承的设计等。这种专用卧式车铣加工中心的静压轴承及其供给测试液压系统是全新设计、全新优化，是市场急需的，因为这种新型的液压系统的研究可以保证用于加工中心静压轴承的质量，保证了车铣加工中心在加工时候的精度，对于现如今加工行业日益剧增的需求的一个现实的研发支持。市场需求的增加、技术研发的迫切需求使得这种卧式加工中心液体静压轴承及其配套供给测试液压系统研究设计有着广阔的前景。

关键词：车铣加工中心；静压轴承；优势；液压系统；解决问题；新型；广阔前景；
