Z539-玉米根茬收获机设计【含SW三维图】 下载积分：150　资料编号： Z539

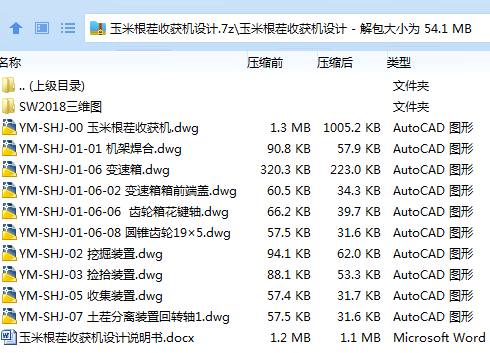

作品包括：

Word版说明书1份，共22页，约8100字

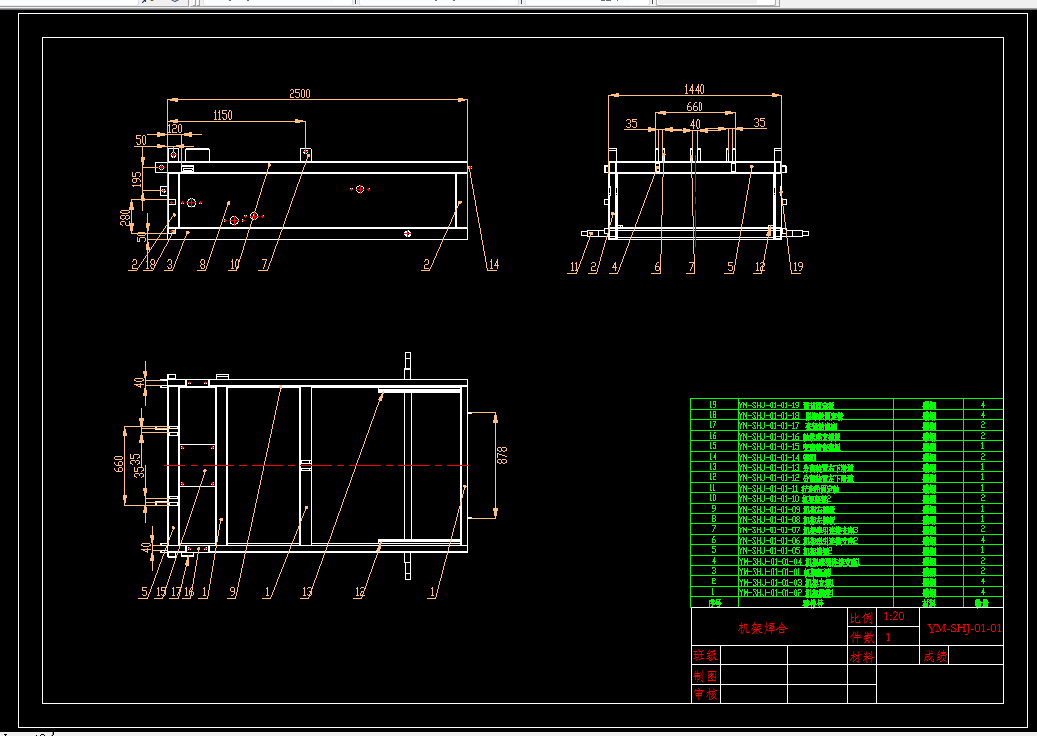

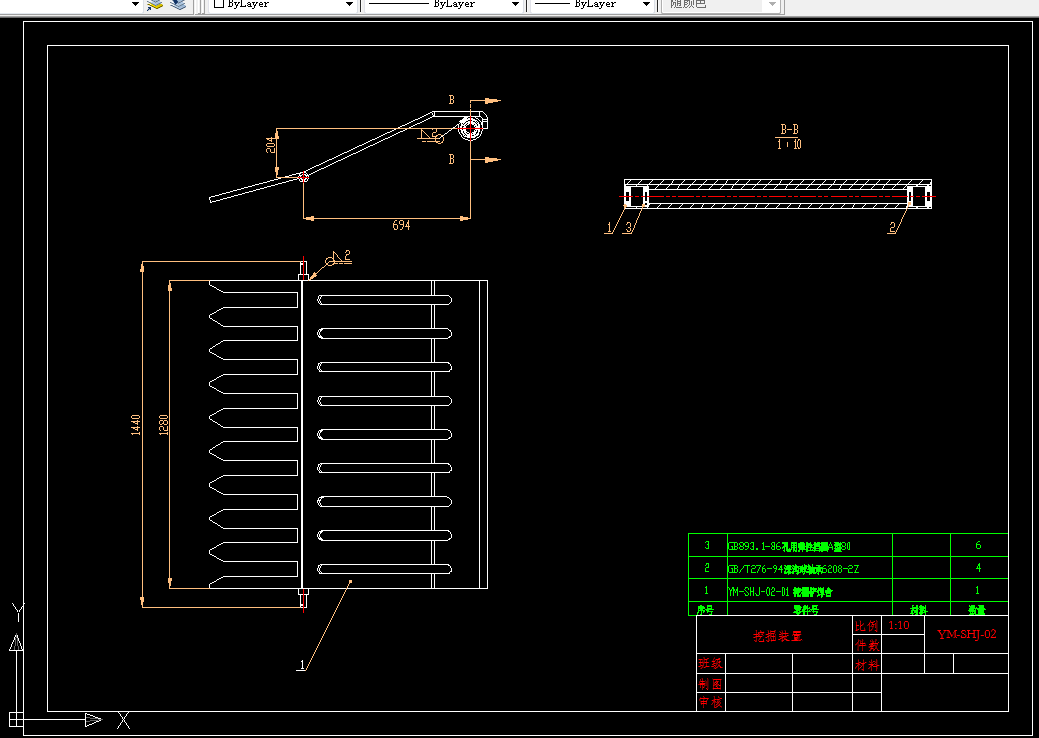

CAD版本图纸，共10张

SW三维图一套

摘要

随着农机行业的不断的进步和发展，大型农机械不断的被应用到现实生活中，玉米是我国的最主要的种植作物，然后玉米收货后，留下的根茬如果不及时清理，会造土地的土壤结构硬化，大块腐烂物遗留在土壤中无法分解，造成了接下来土壤肥力的降低，而此时玉米根茬收获机应运而生。

目前玉米根茬收获机械的研究还不是特别多，随着社会经济的不断发展，劳动力成本不断提高，解决玉米根茬的问题越日显突出，因此急切需要机械设备来解决这个问题。目前我国对玉米根茬回收利用率很低，玉米根茬的回收利用有效的减少根茬在地里燃烧造成的温室气体排放和大气污染，还能带来一定的经济效益。我国对于玉米根茬机的研究还处于初级阶段，根茬机的功能性能还有待进一步提高。

本文设计的是一种新型的玉米根茬收获机，由机架装置、挖掘装置、捡拾装置、土茬分离装置、收集装置组成，最终实现玉米根茬收货的功能。

本设计对现有国内外根茎作物挖掘收获机具的现状进行研究和分析，并进行创新设计、研究。对玉米根茬的泥土和根茬分离工序进行研究。目前针对我国现有的玉米根茬收获机械的基础上并借鉴国外的研究手段、机构原理进行研究和分析，制定本机的总体设计方案，设计一种新型的玉米根茬收获机，提高了效率，降低了成本，是一种新型的设计方案，有着广阔的前景。

关键词 新型；降低成本；有效；效率；

目       录

摘要 I

Abstract II

1 绪论 1

1.1 课题研究背景 1

1.2 研究现状 1

1.3 研究目的和意义 2

1.4 设计与研究的内容和任务 2

1.4.1 主要任务要求 2

1.4.2 重点研究的关键问题 3

1.4.3 设计思路和预期目标 3

1.4.4 完成本课题需要的工作条件及解决的办法 3

1.4.5 完成本课题的工作方案及计划 3

2 玉米根茬收获机整体设计与分析 4

2.1 基本参数设定 4

2.2 整机机构与工作原理分析 4

3 关键部件的设计计算与校核 9

3.1 传动系统的设计计算与校核 9

3.1.1 传动比的计算与分配 9

3.1.2 变速箱齿轮参数计算 9

3.1.3 土茬分离传动链计算 10

3.1.4 捡拾装置传动链计算 12

3.2 典型轴的设计计算与校核 14

致谢 16

参考文献 17
