JJ9467-平地机轮边减速器设计【含UG三维图】 下载积分：100　资料编号： JJ9467

作品包括:

Word版说明书1份，共36页

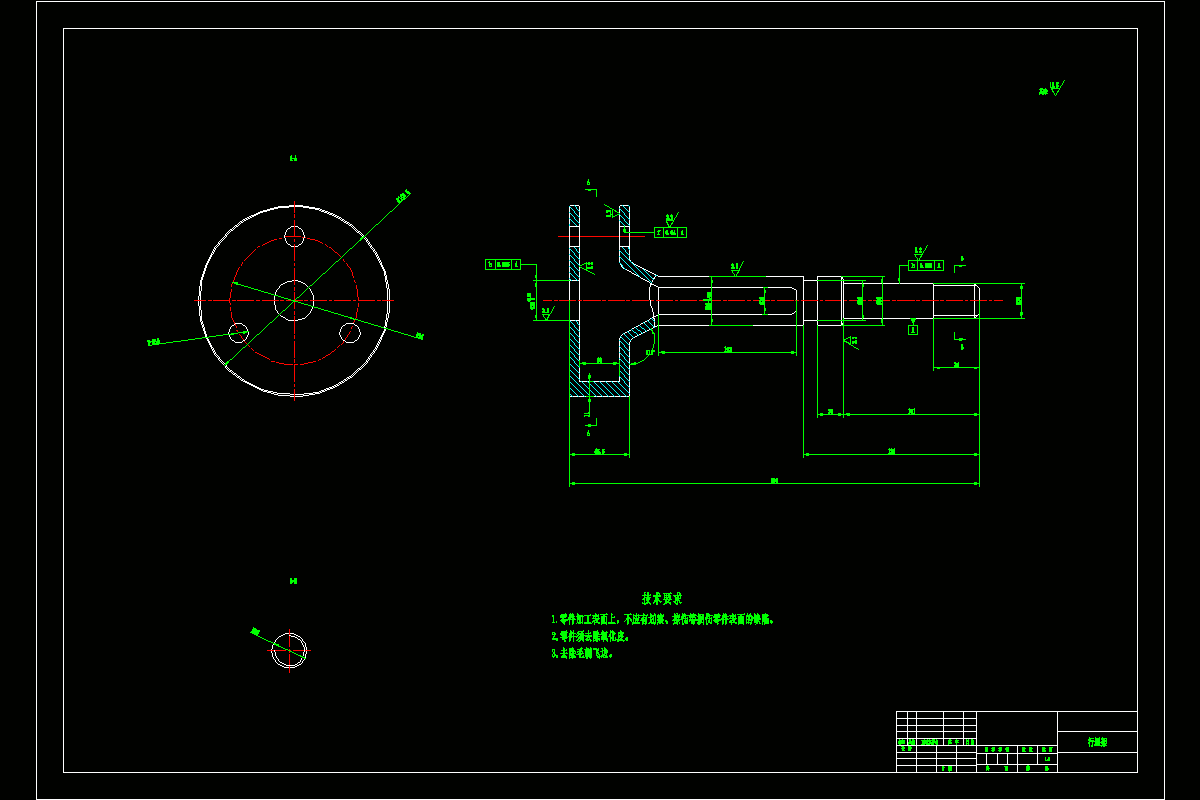

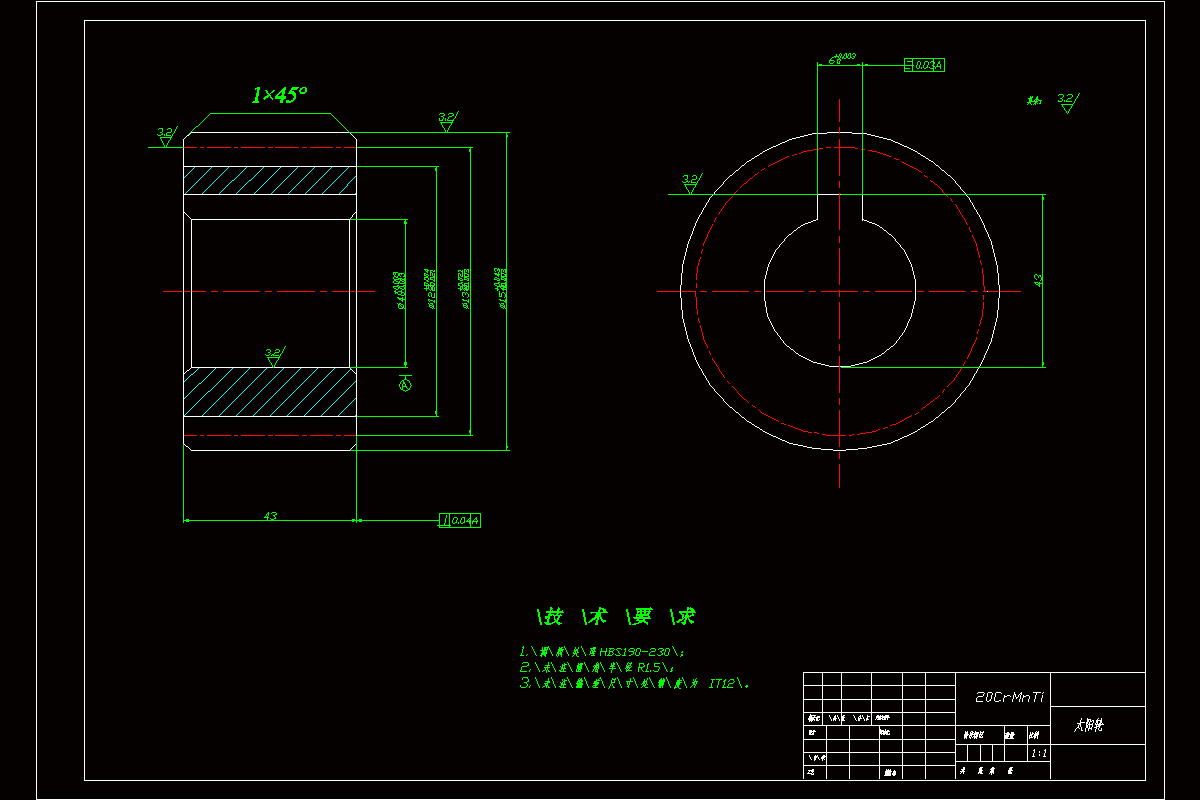

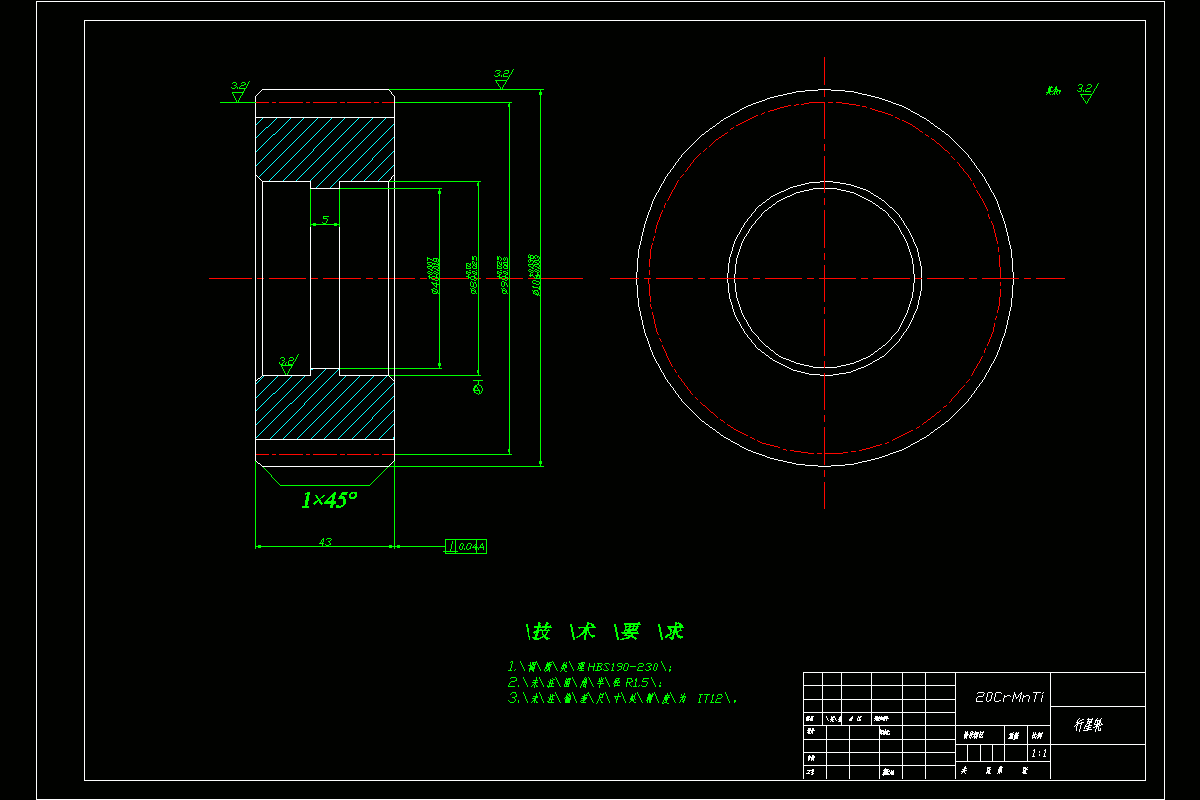

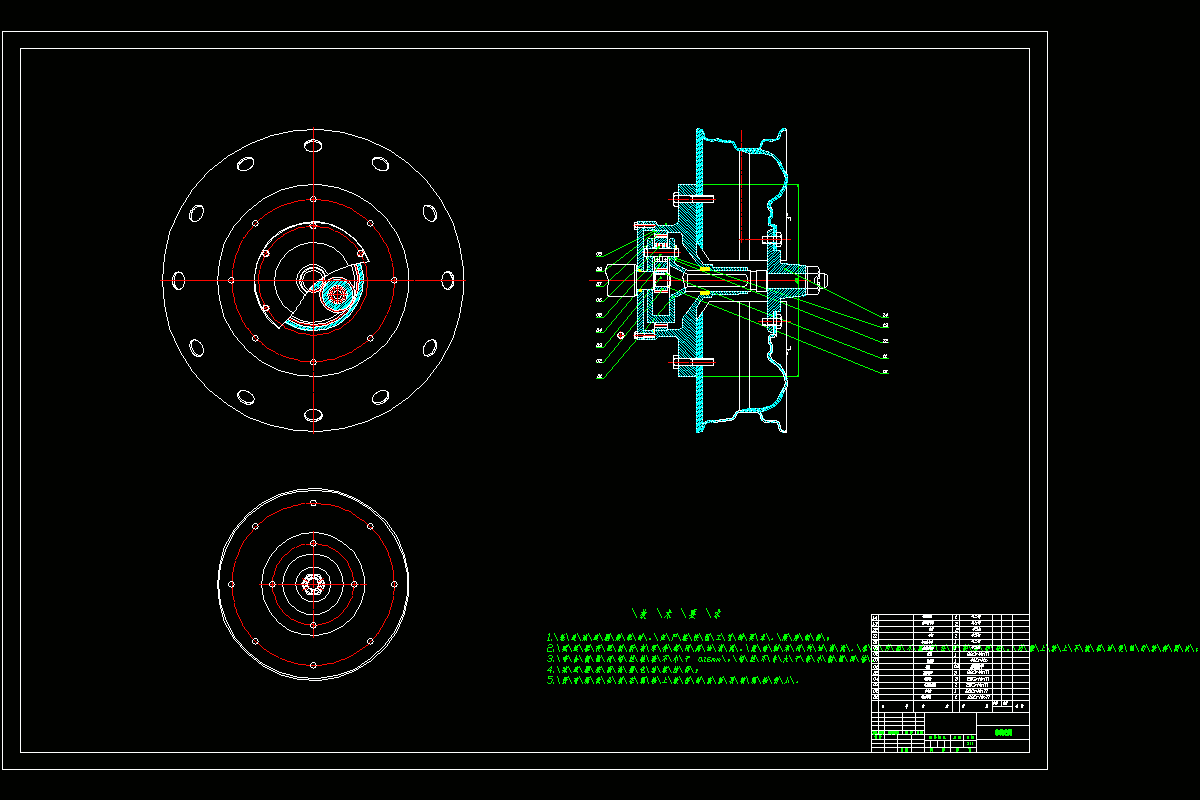

CAD版本图纸，共6张

UG三维图一套

摘要

本次设计的为三一重工200C-6型平地机的轮边减速器。因为该车的自重和载重都较大，同时要考虑到其行车安全，所以对该车结构强度要求很高。轮边减速器能够很大程度的改善整车的结构和性能。本次设计的轮边减速器结构简单，体积小，质量轻，维修和使用都非常方便，对整辆车而言减少了车辆的自重，降低了油耗等。在查阅了各种传动的优缺点后，决定采用NGW行星齿轮减速器，根据所得参数，确定了模数为6的一级行星齿轮减速器。计算了其参数，而且对太阳轮和内齿圈的齿面和齿根都进行了强度校核，确定了轴承型号的同时也对轴承进行了寿命校核，验算满足使用要求。并且采用UG软件建立了轮边减速器的三维模型，以方便察看其配合程度。在三维模型合理无干涉的情况下用AutoCAD软件画出二维图。
