JJ9478-长城哈弗H6汽车循环球式转向器设计 下载积分：50　资料编号： JJ9478

作品包括:

Word版说明书1份，共34页

中期报告一份

开题报告一份

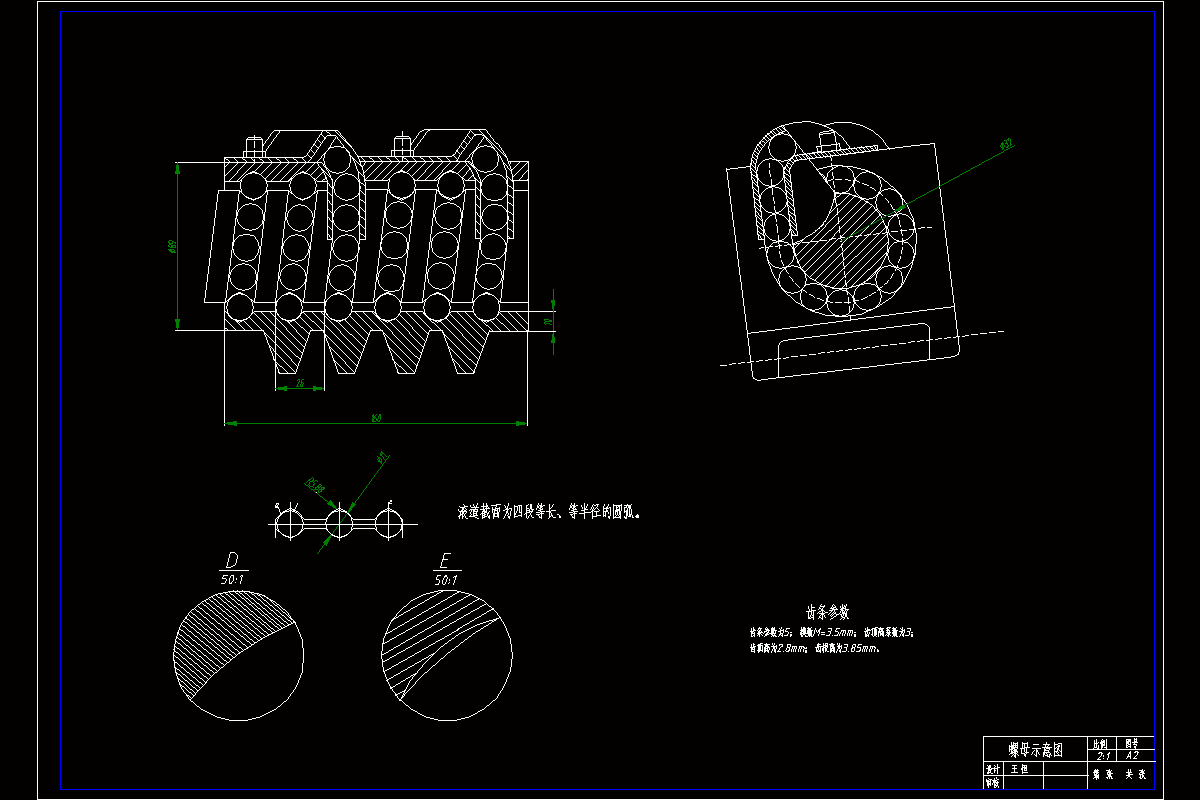

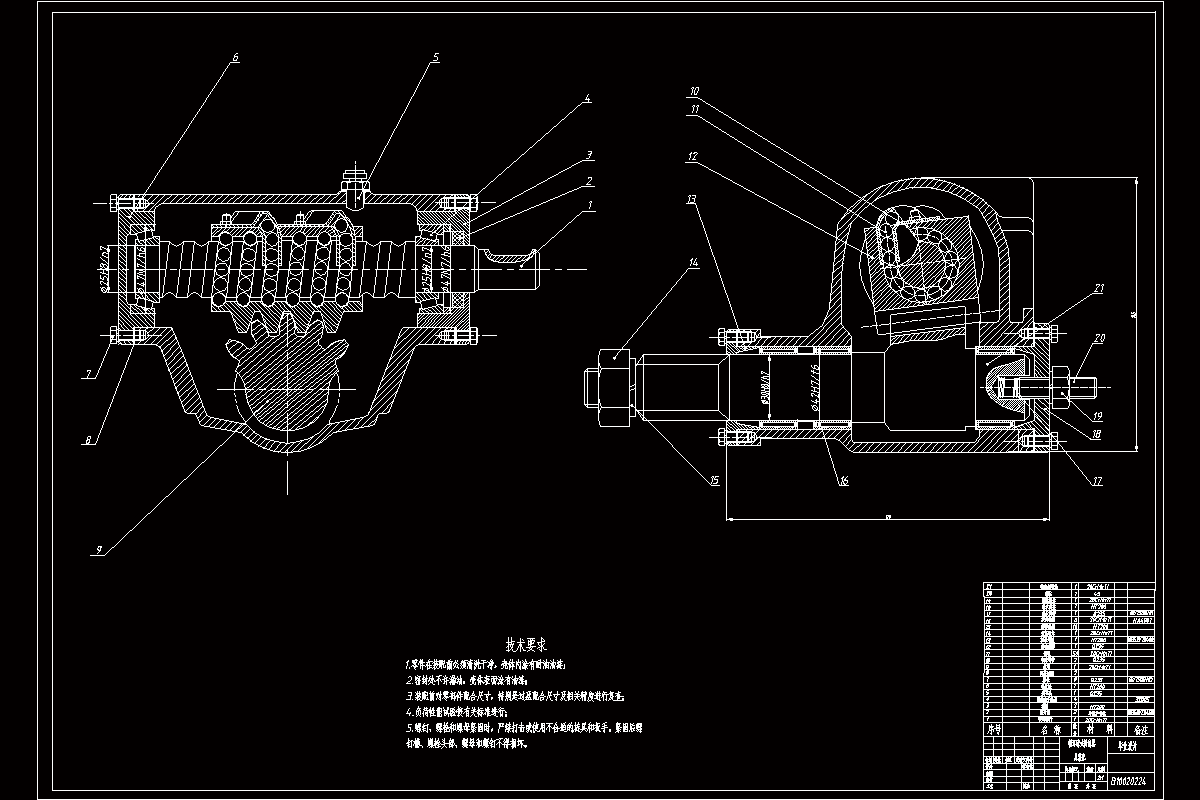

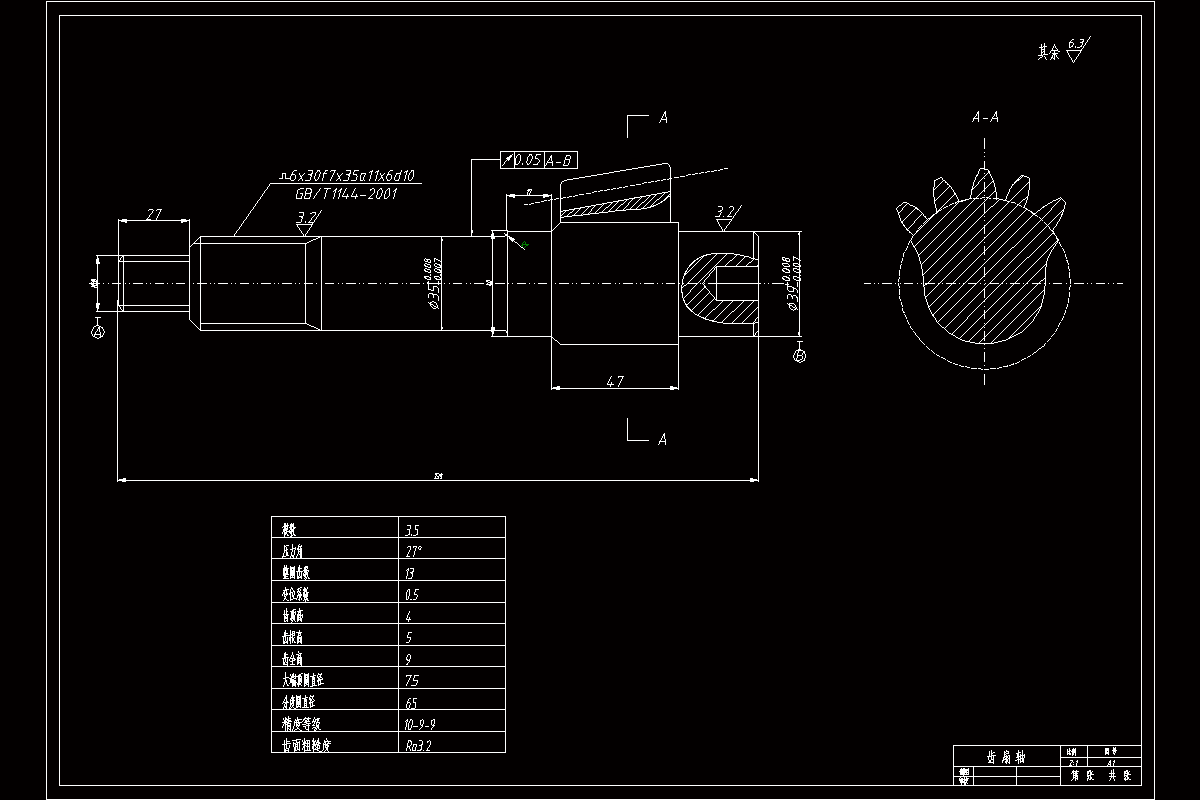

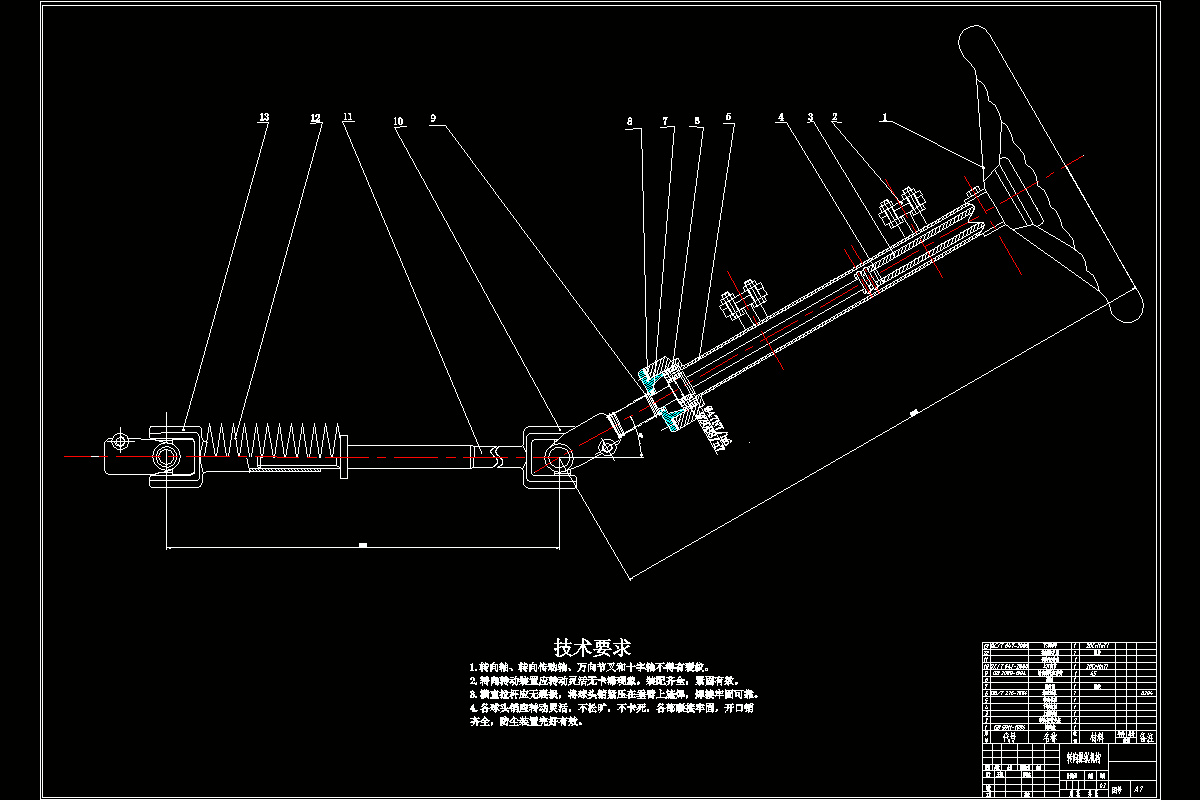

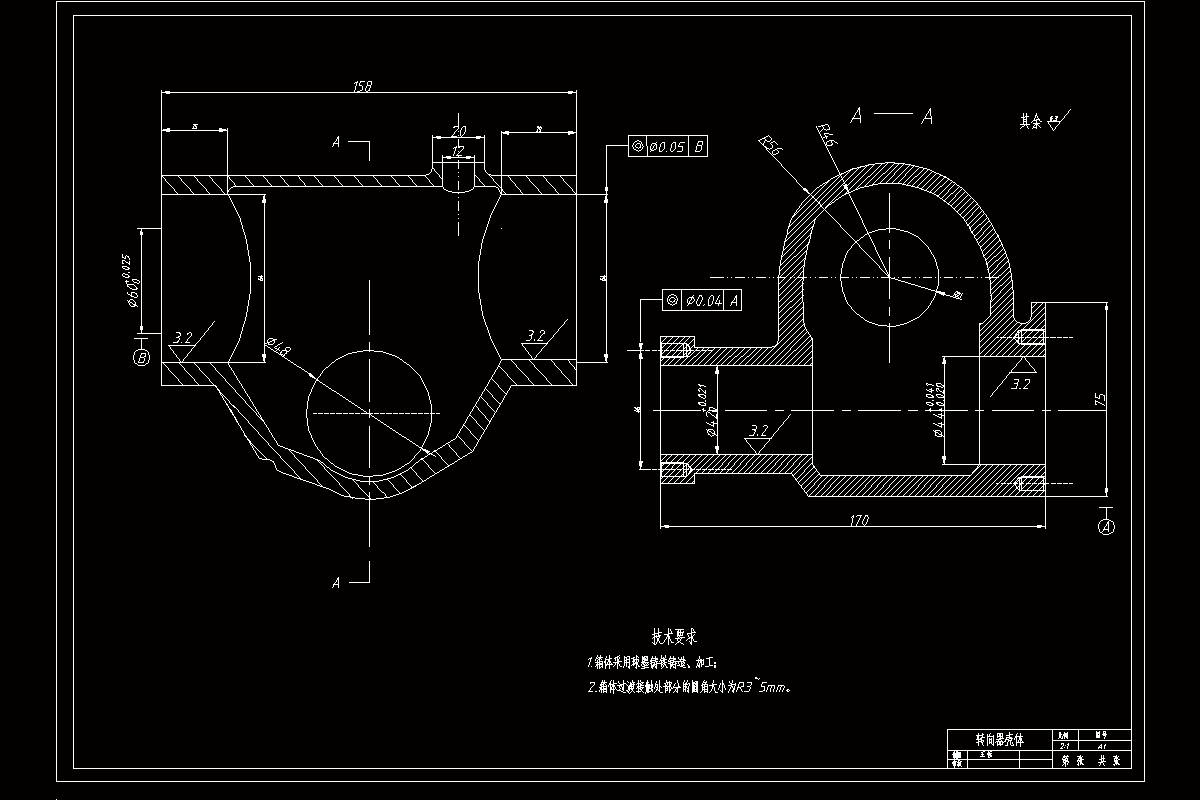

CAD版本图纸，共7张

摘要

主要阐述说明长城哈弗H6的循环球式转向器的设计过程。汽车是一种性能要求高，负荷变化大的运输工具。转向系统是汽车的关键部分，而转向器是转向系统的重要组成部件，对它的深入研究显得意义重大。转向器质量的好坏对汽车的行驶稳定性和安全性都有直接影响。

循环球式转向器主要由螺杆、钢球、螺母和转向器壳体等组成，具有较高的传动效率，操纵轻便，磨损较小，使用寿命长，近年来得到了广泛应用。虽然近年来电子助力，液压助力转向器越来越多的出现，但循环球式转向器由于其自身的特点被广泛应用于各级各类汽车上。

本的重点在于循环球式转向器的设计，其中包括查询、计算转向系统相关参数；计算、选取转向器的尺寸；校核主要零件强度、刚度；确定零件载荷；同时对转向器进行结构设计、分析优化；并用AUTO CAD画出图纸，表达清楚其内部结构。实现转向器结构紧凑、轴向尺寸短、且零件数目少又能增加助力。

关键词：SUV；转向器；机械转向；循环球式；设计
