Z1715-六孔卧式组合钻床设计 下载积分：50　资料编号： Z1715

作品包括:

Word版说明书1份，共23页，约6600字

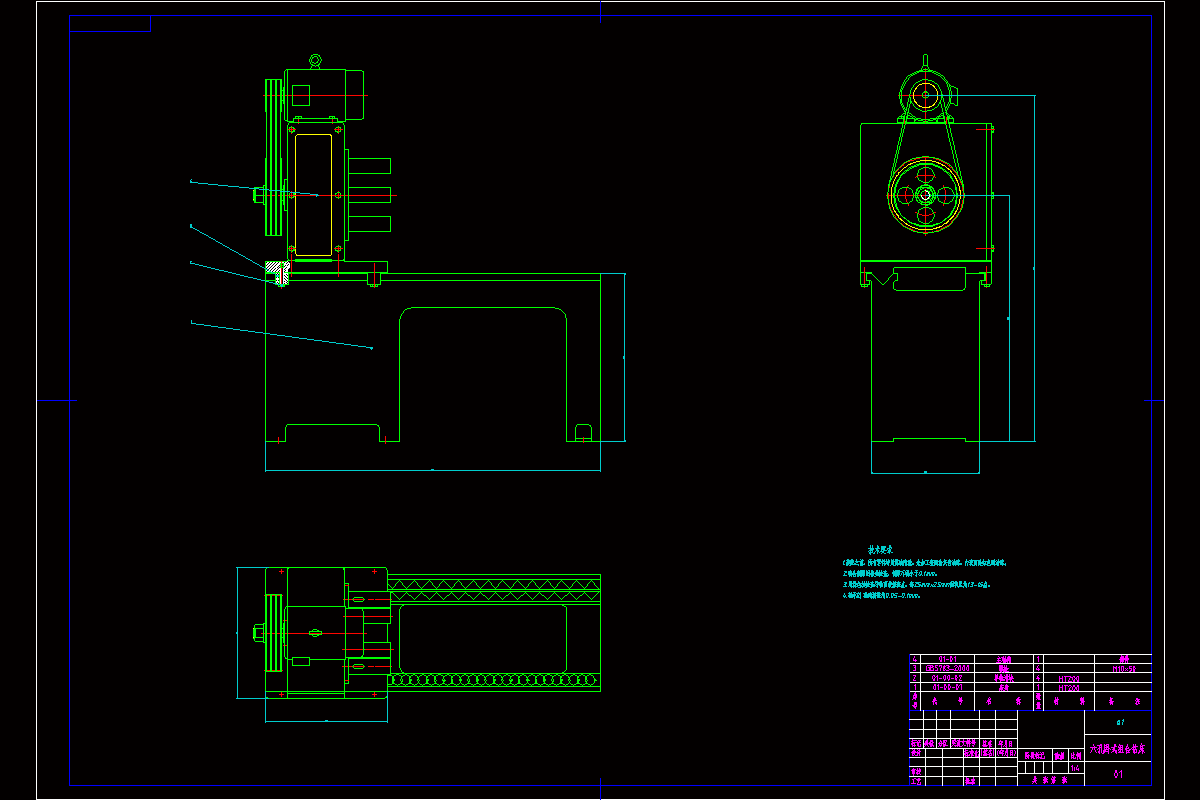

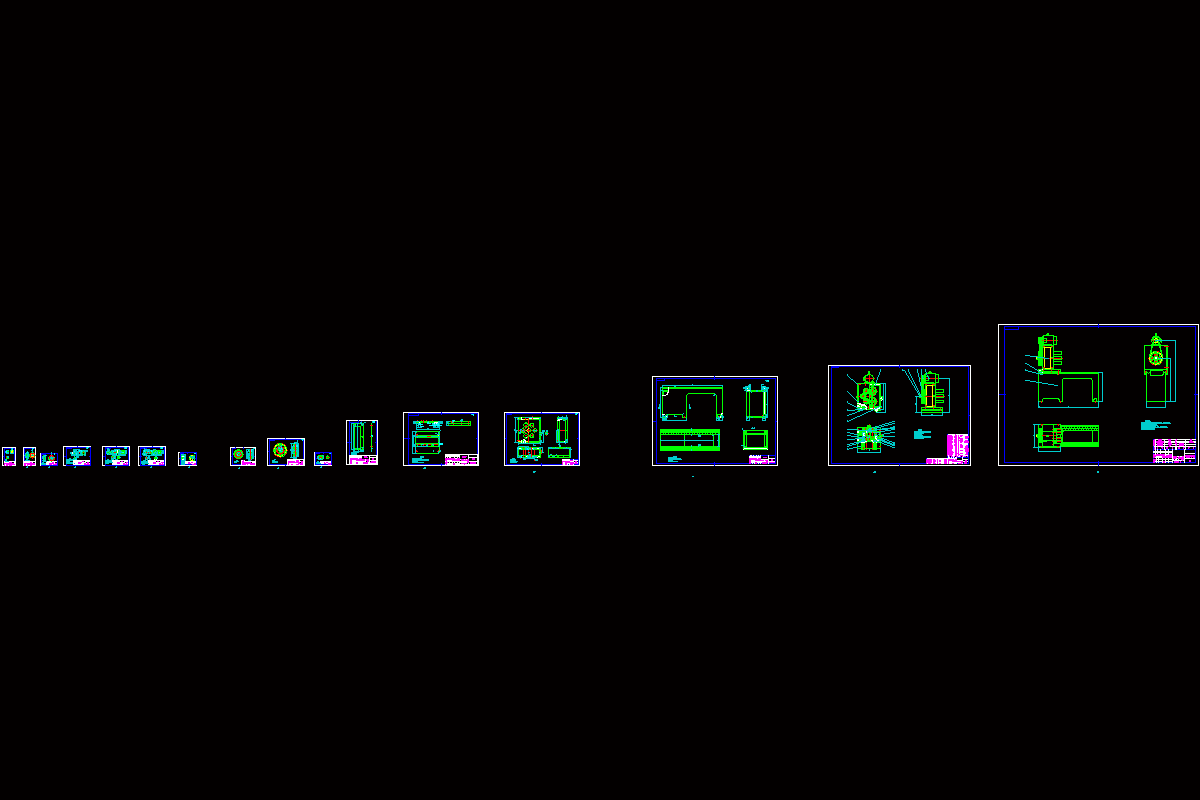

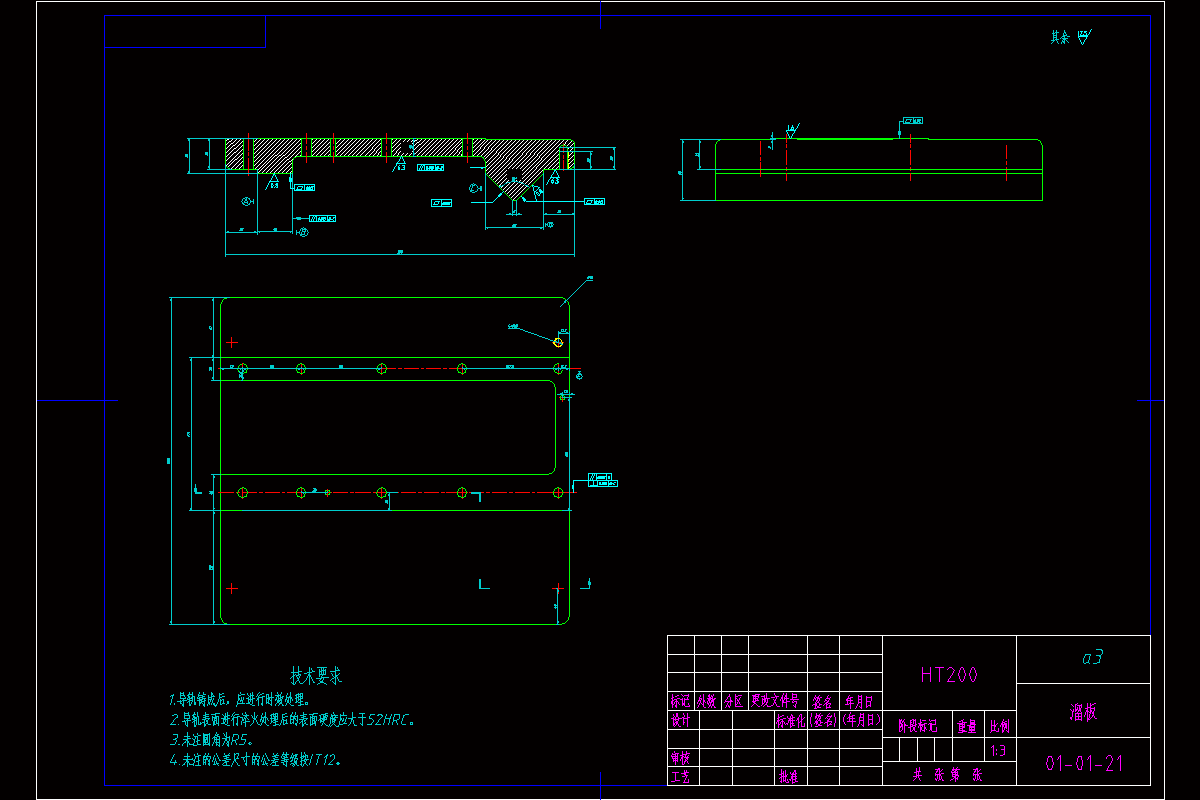

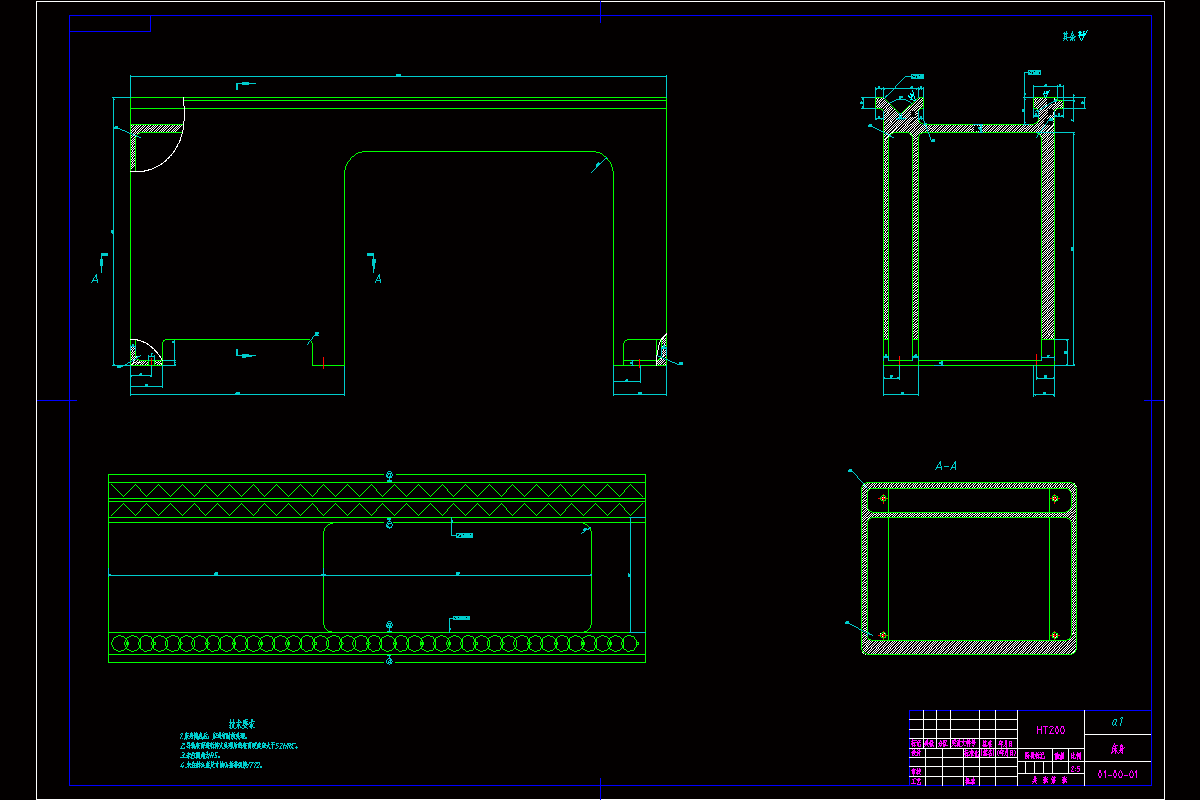

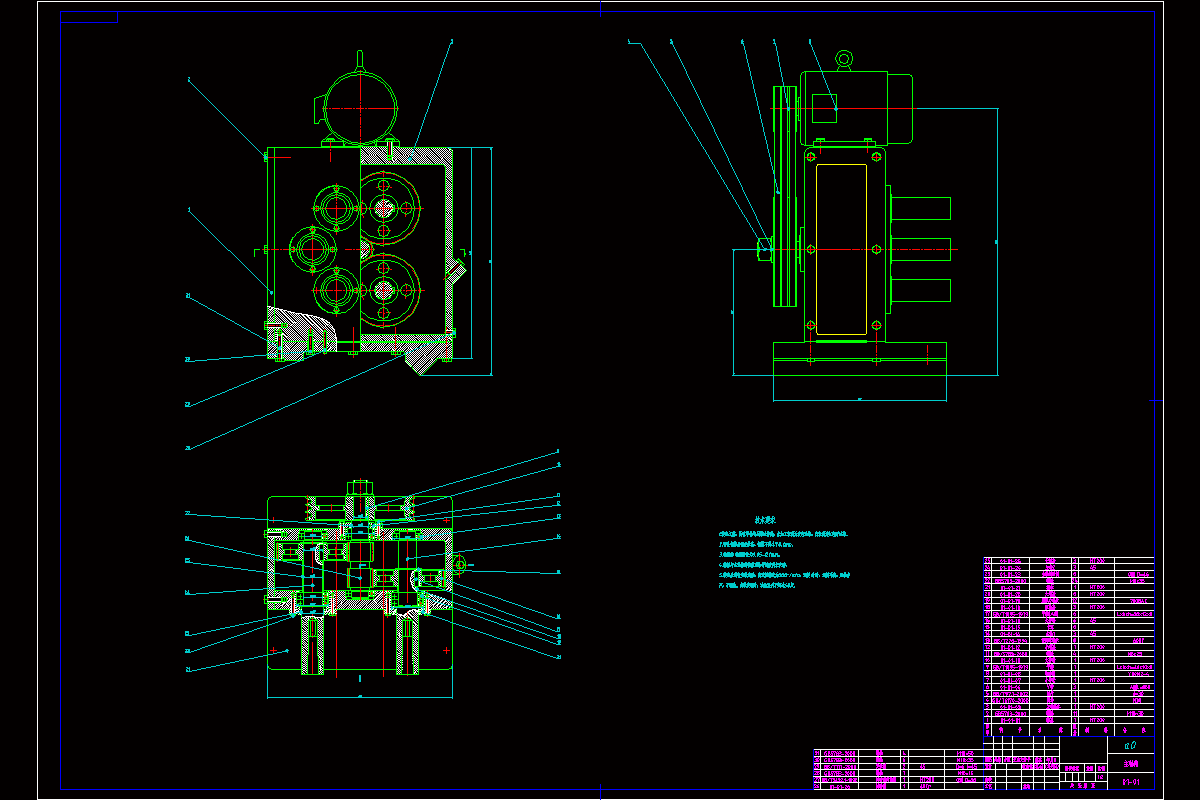

CAD版本图纸，共16张

摘要

     随着我国经济的发展，工业生产在国民经济中占据着尤为重要的地位。钻床作为机械制造和修配工厂必不可少的设备，具有广泛用途的通用性机床，可对零件进行钻孔，扩孔，铰孔，锪平面和攻螺纹等加工。同时钻床又存在着加工精度，加工效率不高等缺陷。在我国，组合钻床发展已有28年的历史，其科研和生产都具有相当的基础，应用也已深入到很多行业。是当前机械制造业实现产品更新，进行技术改造，提高生产效率和高速发展必不可少的设备之一。它的特征是高效、高质、经济实用，因而被广泛应用于工程机械、交通、能源、军工、轻工、家电等行业。我国传统的组合钻床及组合机床自动线主要采用机、电、气、液压控制，它的加工对象主要是生产批量比较大的大中型箱体类和轴类零件，完成钻孔、扩孔、铰孔，加工各种螺纹、镗孔、在孔内镗各种形状槽等。

本文设计的六孔卧式组合钻床，作为一种专用机床其生产效率高，加工精度高，特别适合于加工一些有多个孔并对孔的位置精度要求高的工件。

关键词 ：钻床；六孔；卧式；组合钻床；加工精度；床身；导轨；主轴箱

目  录

1.  机床设计的目的，内容，要求 1

1.1  设计目的 1

1.2  设计内容 1

1.3  设计要求 1

1.4  调查研究 1

1.5  拟定方案 2

1.6  工作图设计 2

2. 组合机床的总体设计 2

2.1  组合机床方案的制定 2

2.1.1  制定工艺方案 2

2.1.2  确定组合机床的配置形式和结构方案 3

2.2  工艺的确定 4

2.2.1  确定工序间余量 4

2.2.2 选择切削用量 4

2.2.3   确定切削力，切削扭矩，切削功率 4

2.2.4  选择刀具结构 5

2.2.5  确定轴向进给力 5

2.2.6  确定进给速度，行程 5

2.3  齿轮箱的设计 5

2.3.1确定传动线路图 6

2.3.2带传动的设计 6

2.3.2.1定V带型号和带轮直径 6

2.3.2.1  带轮材料与结构 7

2.3.3  传动轴的设计 7

2.3.3.1   轴Ⅰ的设计 7

2.3.3.2  主轴的设计 10

2.3.4  齿轮的设计 11

2.3.4.1  齿轮的材料 11

2.3.4.2  齿轮的参数设计 12

2.3.5 主轴箱的设计 15

2.4. 床身的设计 15

参考文献 17

致谢 18
