JJ9528-剪板机传动装置的设计 下载积分：50　资料编号： JJ9528

作品包括:

Word版说明书1份，共39页

任务书一份

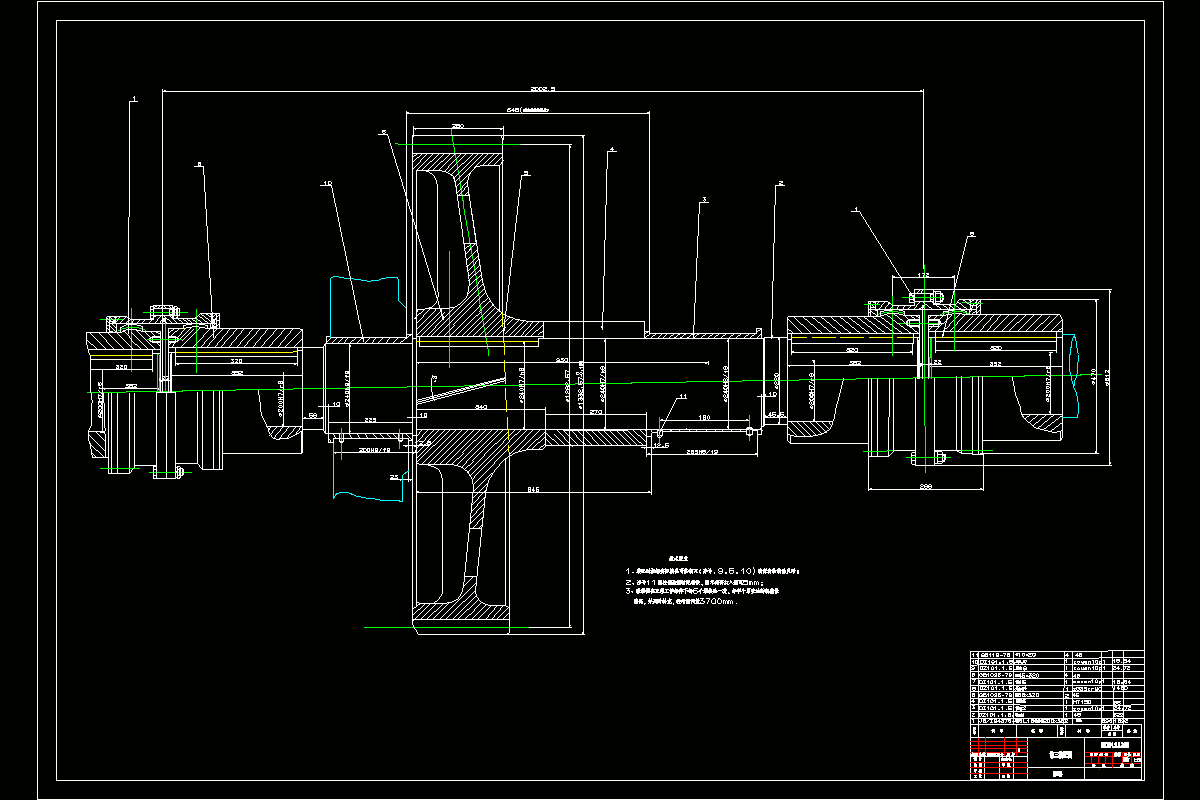

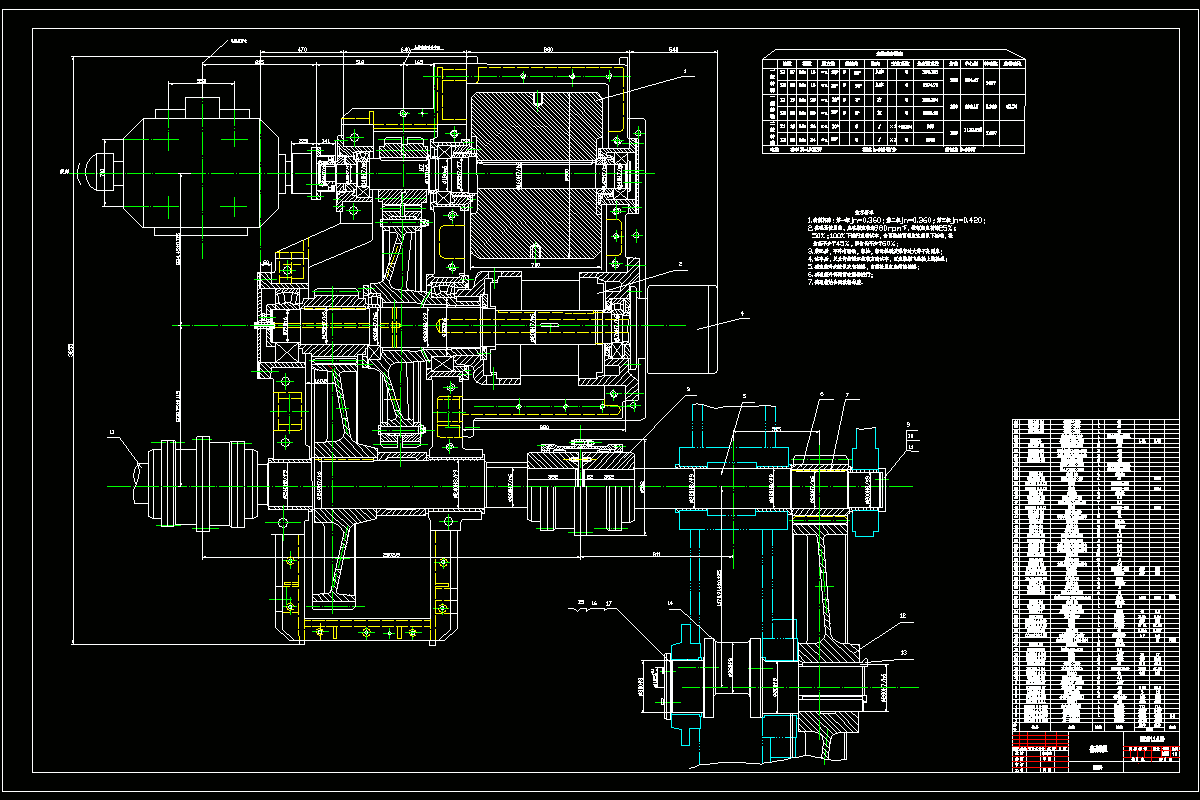

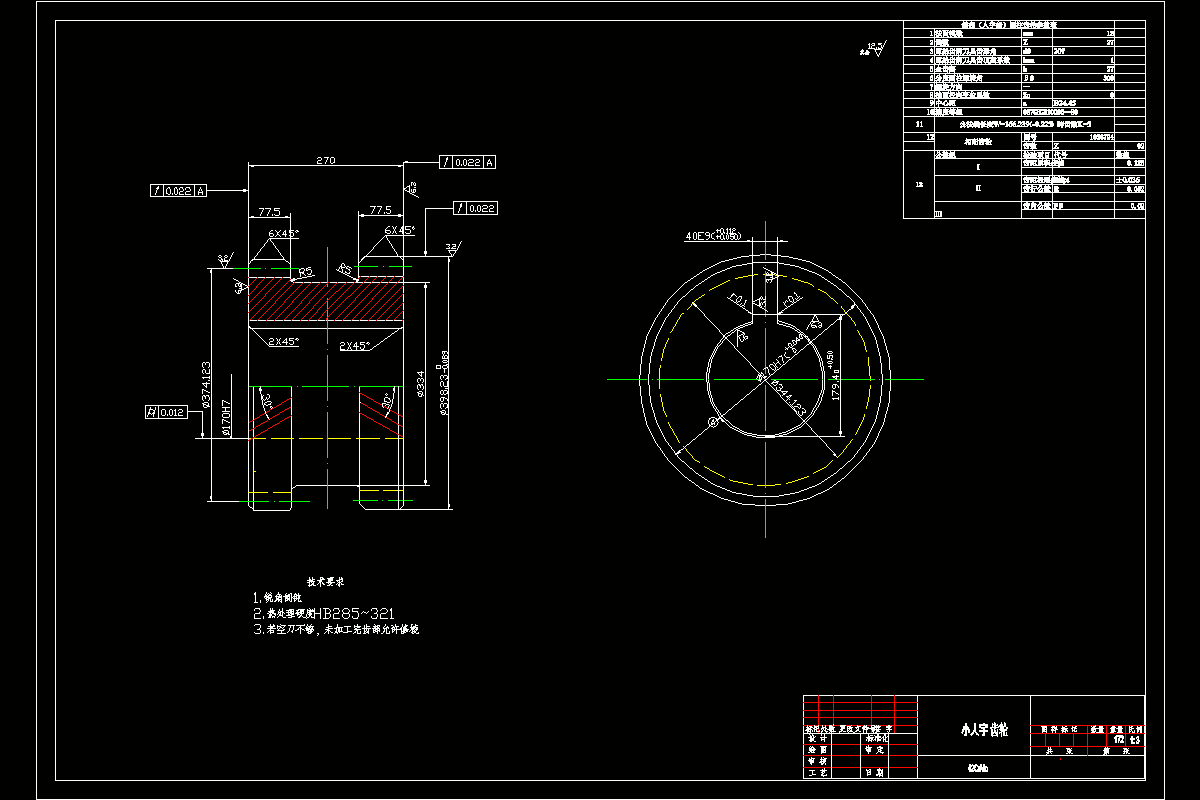

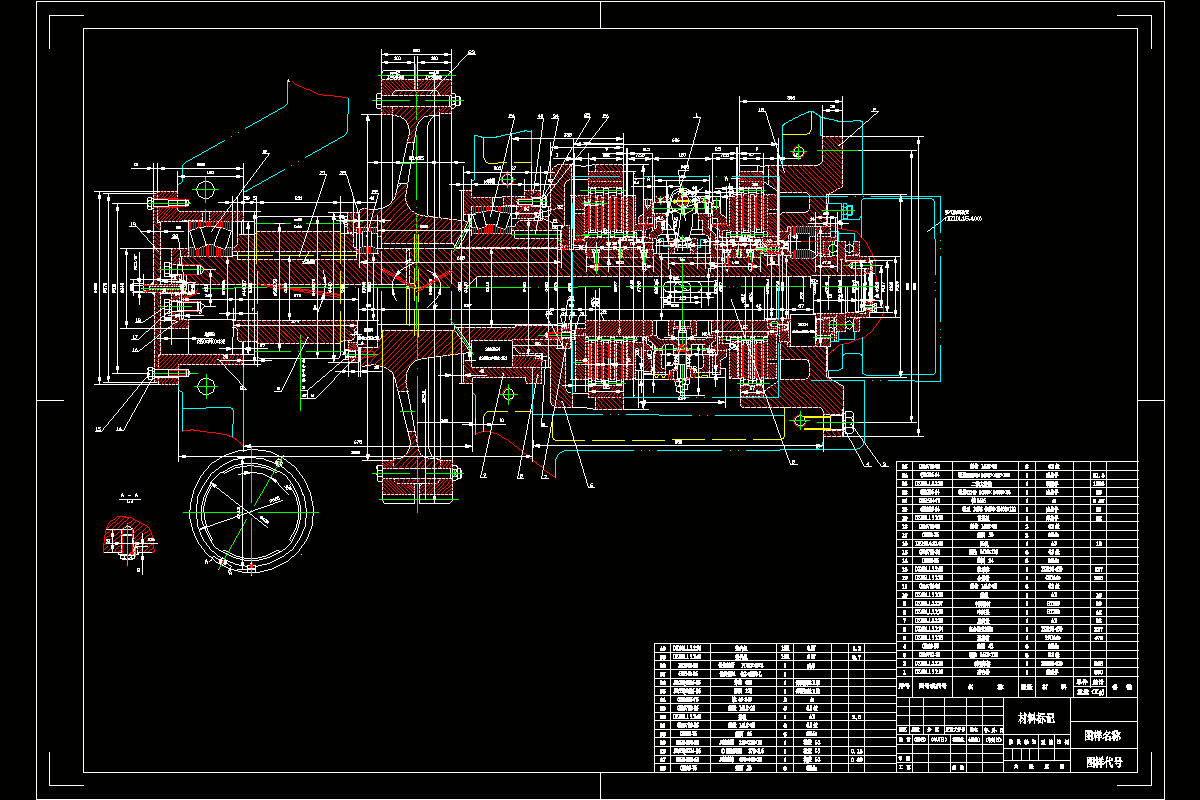

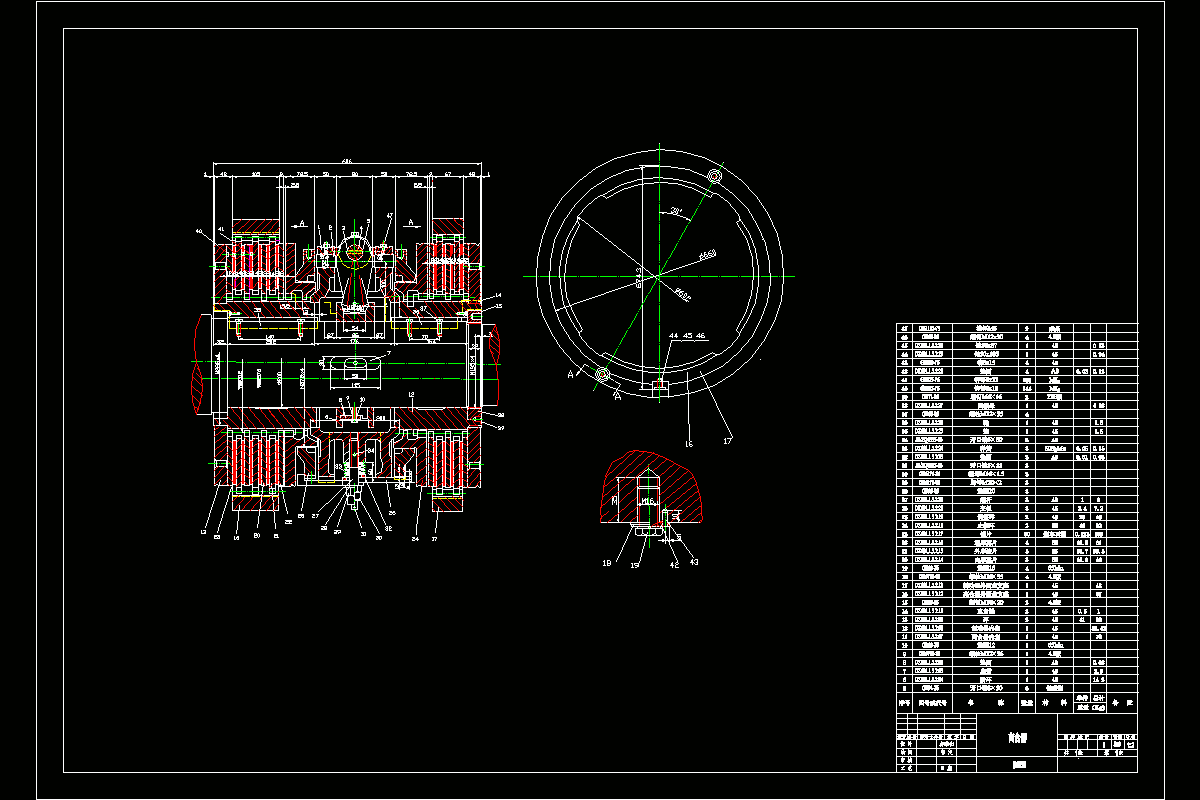

CAD版本图纸，共6张

摘要

剪板机广泛用于剪切各种材料。它的主要组成部分：机架、工作台、压紧装置、上刀架、平衡装置、传动机构、走台扶梯。而我们这里研究的传动机构是整个剪板机的核心元素，它采用机械传动，由电动机提供其动力，中间经过减速器内三级齿轮传动减速，在传动到曲轴上，由曲轴带动上刀架进行剪切。而在减速器的第一根轴上装有飞轮，通过飞轮储存多余和补充欠缺的能量以保持剪板机的运动平稳，也能改进电机的工作状况和工作质量。在传动系统中还装有摩擦离合器，其分为互相连锁的两段，一段用于剪板机的离合，一般用于剪板机的制动，使得剪板机每分钟剪切3-7次，中间有间歇的过程。总的来说整个传动装置使得剪板机具有加工容易、结构简单、维修方便、经济实用的优点，在机械设备中应用广泛。

关键词：剪板机、传动机构、机械传动
