P864-剪叉式液压升降机设计 下载积分：50　资料编号： P864

作品包括:

Word版说明书1份，共65页，约21000字

开题报告一份

外文翻译一份

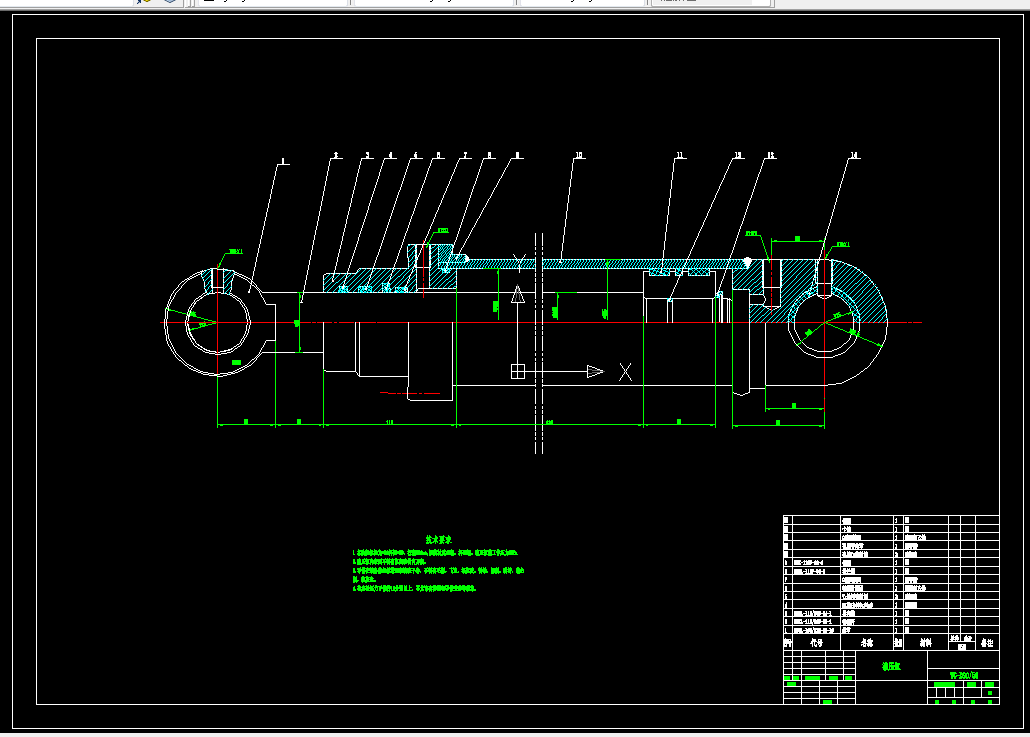

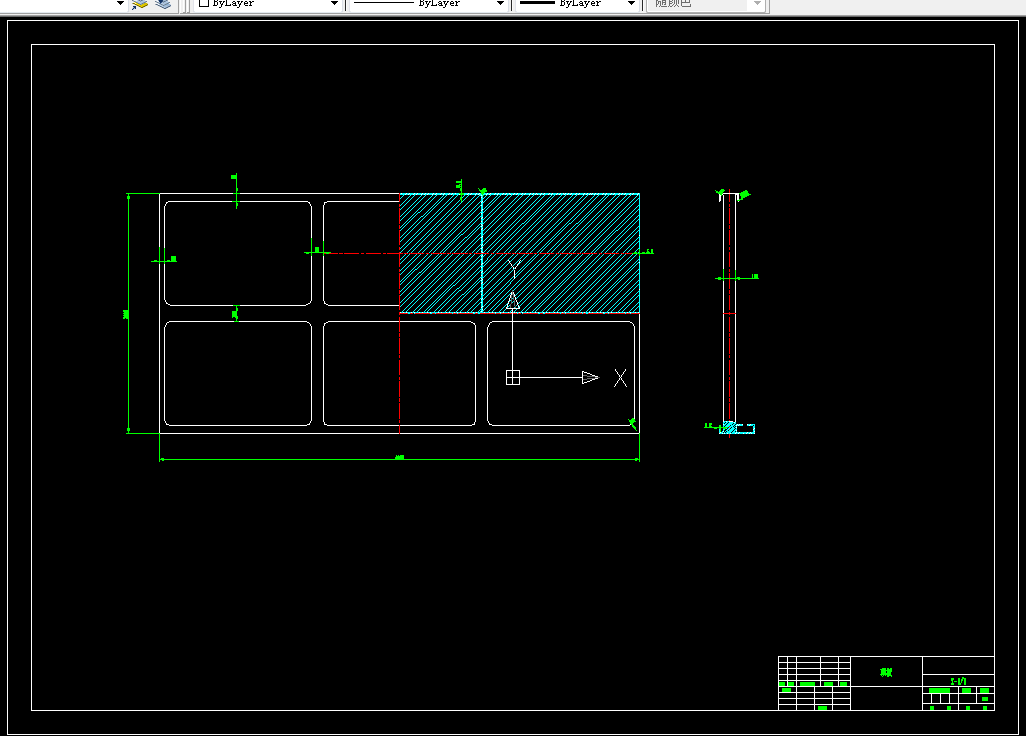

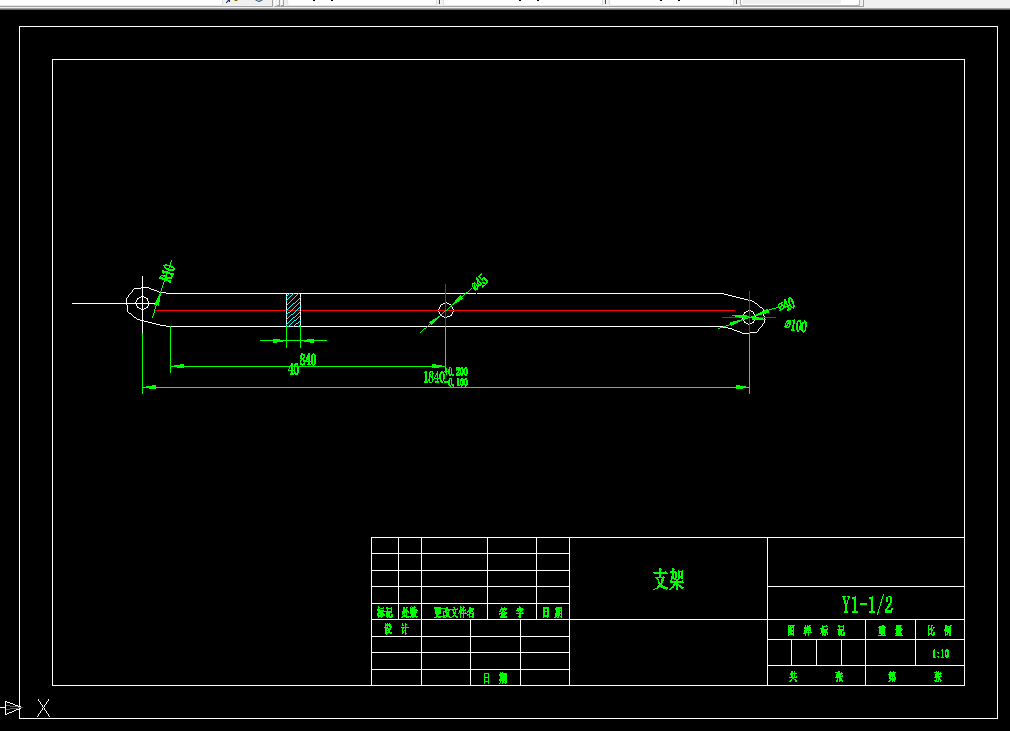

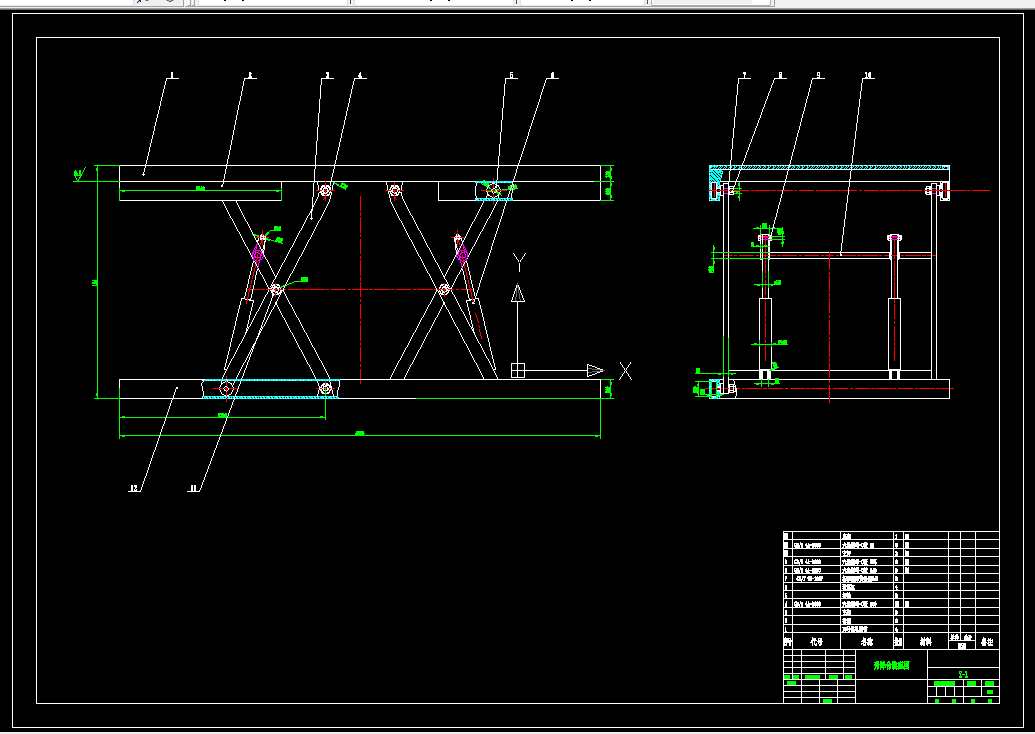

CAD版本图纸，共5张

摘要

本设计为剪叉式升降机，此升降机是一种升降性能好，适用范围广的货物举升机构，可用于生产流水线高度差设备之间的货物运送，物料上线，下线，共件装配时部件的举升，大型机库上料，下料，仓储装卸等场所，与叉车等车辆配套使用，以及货物的快速装卸等。在升降机的设计、制造中，应该本着既能有足够的承载能力，又能实现耐用经济的思想进行方案的选择，为了降低生产成本，又在结构上满足要求的情况下应尽量简单。

通过设计：（1）保证有足够的强度：以保证可靠的承受升降台上的载荷的作用力。（2）保证有足够的刚度：以使支架结构不变。（3）升降机的质量应尽可能小：以方便适用于各种需要升降的场合。

通过分析工作原理设计上顶板、支架、液压缸、活塞杆等零件的尺寸，使各个零部件的强度满足校核，并运用CAXA等绘图软件绘制装配图和零件图。

关键词：升降机；支架；液压缸；强度

目录

前言 8

1绪 论 9

1.1升降机的简史 9

1.2剪叉式升降机 10

1.2.1剪叉式升降机简介 10

1.2.2剪叉式升降机的特点 10

1.2.3剪叉式升降机的用途 10

1.2.4剪叉式升降机的工作原理 10

1.2.5剪叉式升降机的升降平台 11

1.2.6剪叉式升降机的国内现状 11

1.2.7 升降机的发展趋势 11

1.3设计的目的和意义 12

1.4升降机的设计特点 12

2艺参数及工况分析 14

2.1 升降级的工艺参数 14

2.2工况分析 14

3 升降机机械机构的设计和计算 15

3.1 升降机机械结构形式和运动机理 15

3.1.1 机械结构型式 15

3.1.2 升降机的运动机理 15

3.2 升降机的机械结构和零件设计 16

3.2.1 升降机结构参数的选择和确定 16

3.2.2 升降机支架和上顶板结构的确定 20

4 升降机系统的设计 29

4.1执行元件的选择 29

4.1.1执行元件类型、数量和安装位置 29

4.1.2  速度和载荷计算 30

4.2液压系统主要参数的确定 32

4.2.1系统压力的初步确定 32

4.2.2液压执行元件的主要参数 33

4.3液压元件的选择计算及其连接 38

4.3.1油泵和电机选择 38

4.3.2电机功率的确定 39

4.4连轴器的选用 41

4.5控制阀的选用 42

4.5.1压力控制阀 42

4.5.2流量控制阀 43

4.5.3方向控制阀 43

4.6辅助元件的选择计算 43

4.6.1管路 43

4.6.2过滤器的选择 45

4.6.3温度计的选择 45

4.6.4压力表选择 46

4.7油箱及附件 46

4.7.1油箱的容积 46

5液压系统方案的制定 50

5.1油路循环方式的分析和选择 50

5.2开式系统油路组合方式的分析选择 51

5.3调速方案的选择 51

5.4液压系统原理图的确定 51

5.5液压系统性能验算 52

5.5.1系统压力损失验算 52

5.5.2系统的总效率验算 53

6液压缸的结构设计 55

6.1缸筒 55

6.1.1缸筒与缸盖的连接形式 55

6.1.2缸筒底部强度计算 56

6.1.3缸筒连接螺纹的计算 56

6.1.4缸筒材料及加工要求 57

6.1.5缸盖材料及加工要求 58

6.1.6 活塞和活塞杆的结构形式 58

6.2 活塞 59

6.2.1活塞材料及加工要求 59

6.2.2活塞杆及加工要求 60

6.3活塞杆导向套 60

6.4进出油口尺寸的确定 60

6.5密封结构的设计选择 61

7经济分析 62

8结论 63

致谢 64

参考文献 65
