P945-双筒卷扬机的设计 下载积分：50　资料编号： P945

作品包括:

Word版说明书1份，共64页，约15000字

任务书一份

开题报告一份

外文翻译一份

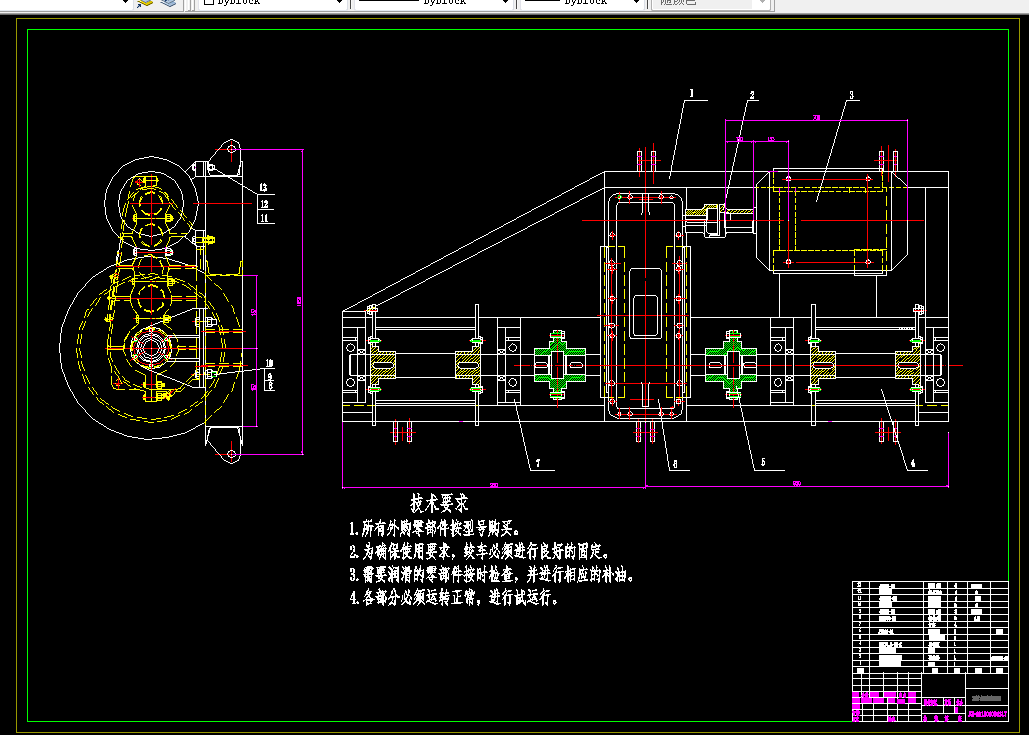

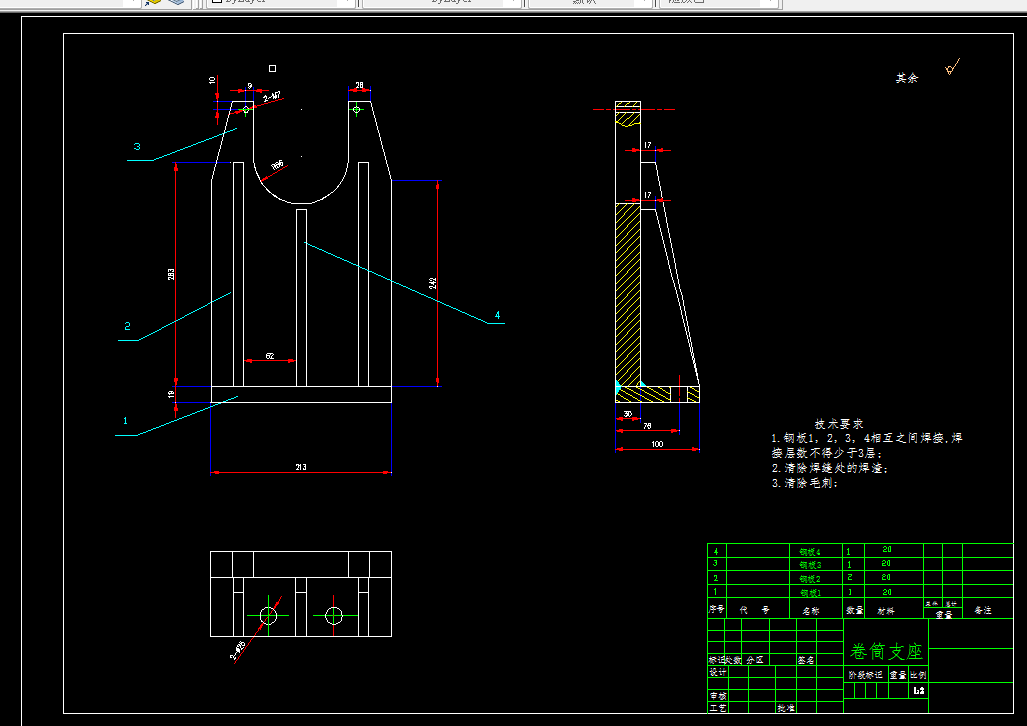

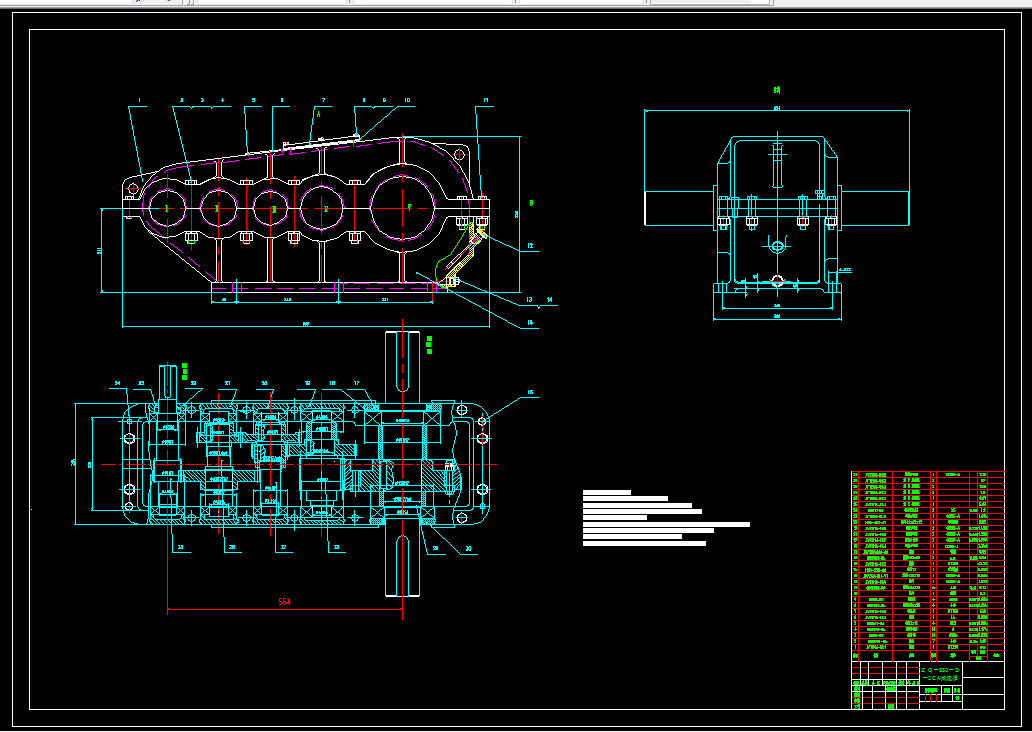

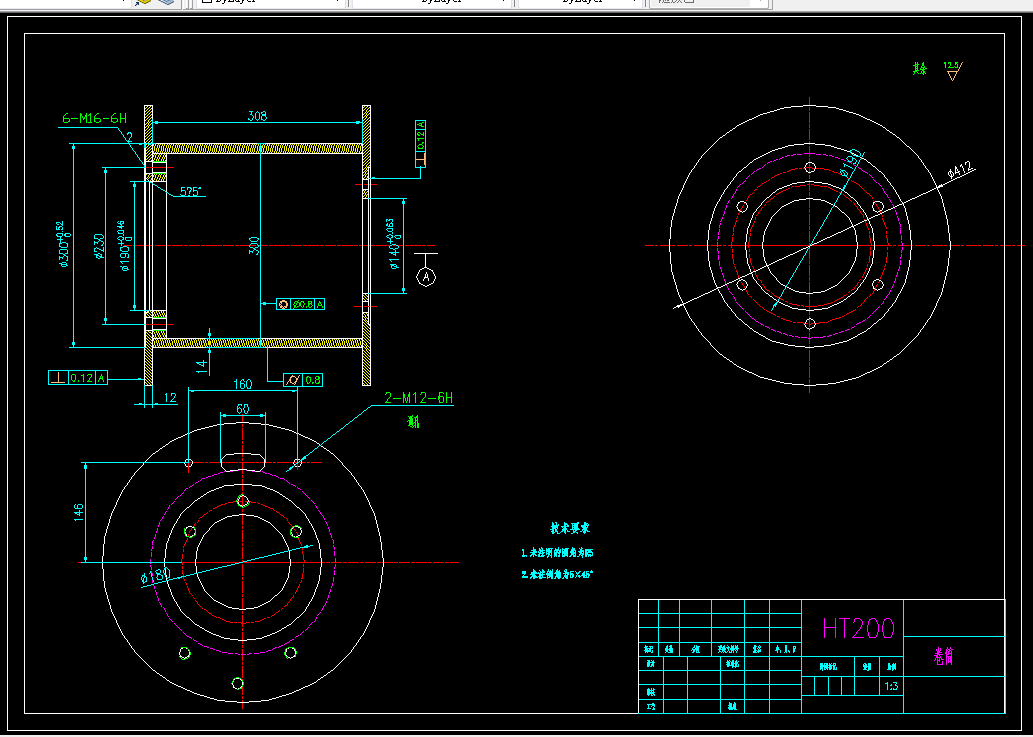

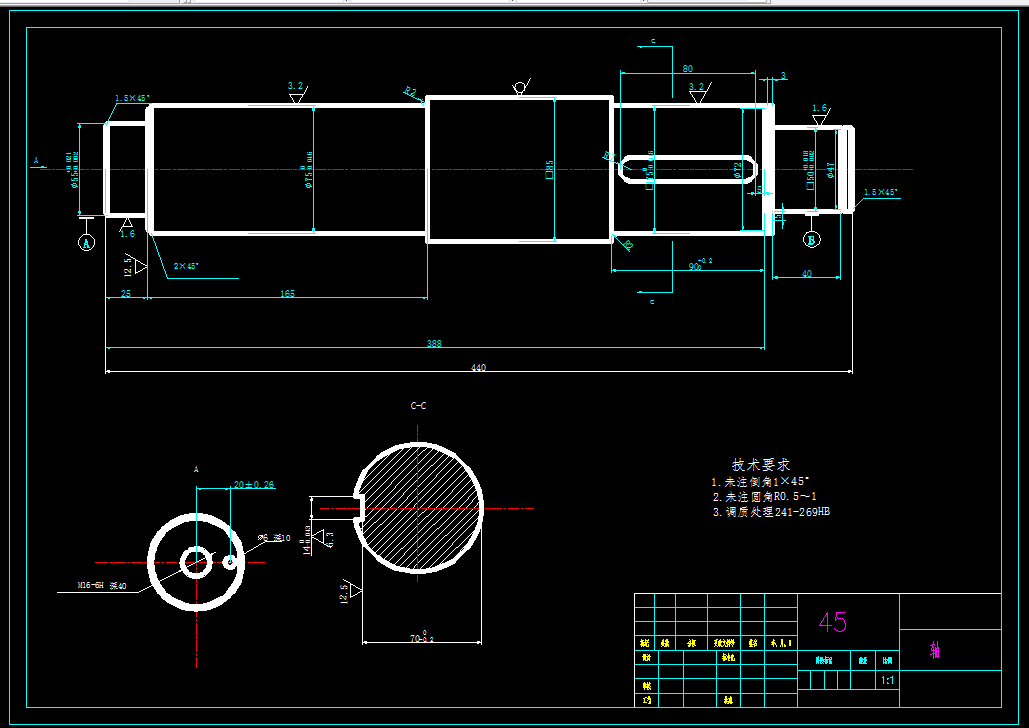

CAD版本图纸，共6张

摘要

卷扬机，由电动机提供动力源(通过电动机的正反转来控制提升或下降)经过制动器与联轴器，再由减速器传递给卷筒，然后由卷筒缠绕的钢丝绳牵引或提升重物的中小型起重设备，又称绞车。卷扬机在建筑方面有着广泛的使用，在机械方面有着很大的作用。本次所设计的是双筒卷扬机，适用于某塔形起重机。该卷扬机提升量大，安全性高，起升中重物摇晃幅度比较小，正在逐渐发展成为全自动起重型的机械设备，但是它的安全必须保证，所以设计一定要认真不能马虎。

在本次设计中对双筒卷扬机起升机构的传动部分、工作机构及主体部分进行设计。介绍卷扬机的工作特点；设计中着重对钢丝绳计算、卷筒以及卷筒主轴进行了受力分析和校核。传动部分选用四级圆柱齿轮减速器，工作机构采用的是焊接式卷筒。该双筒卷扬机结构比较简单，操作起来方便。主要功能是：将材料准确的提升到相应的位置。目前，卷扬机正在向大型化、采用先进的电子化、普遍化、不带电源装置的方向快速发展。

关键词：双筒卷扬机；钢丝绳；卷筒；发展。

 目录

1  概论 1

1.1卷扬机的介绍 1

1.1.1  卷扬机的用途 1

1.1.2  国外卷扬机发展概况 3

1.1.3  卷扬机的发展趋势 5

1.2  卷扬机主要分类 5

1.2.1  按钢丝绳额定受力分 5

1.2.2  按钢丝绳额定速度分 6

1.2.3  按卷筒数目分 6

1.2.4  按控制方法分 6

1.2.5  按用途场合分 6

1.3  卷扬机的结构 7

1.3.1电控卷扬机 7

1.3.2  带有电磁铁制动的卷扬机 7

1.4  卷扬机的作用 8

2  总体设计方案 9

3  钢丝绳的计算与选择 10

3.1  钢丝绳的种类和构造 10

3.2  钢丝绳的直径 11

3.3  钢丝绳在卷筒上的固定 12

3.3.1  钢丝绳的固定方式 12

3.3.2  钢丝绳固定端承载能力验算 12

3.3.3  钢丝绳的出绳方向及其偏角 13

4   卷筒设计计算 15

4.1  卷筒的分类 15

4.2  卷筒的设计 16

4.3  确定卷筒的尺寸 16

4.3.1  卷筒的名义直径D 16

4.3.2  多层绕卷筒相关参数计算 16

4.4  卷筒强度计算与校核 17

5  电动机的选择 19

5.1  卷筒转速 19

5.2  计算电动机的净功率 19

5.3  电动机功率的选择 19

6   减速器的设计计算 21

6.1  传动方式的拟定 21

6.2  总传动比及传动比分配 21

6.2.1  总传动比 21

6.2.2  传动比分配 22

6.3  传动装置运动参数计算 23

6.3.1  各轴转速计算 23

6.3.2  各轴功率计算 23

6.3.3  各轴扭矩计算 24

6.4  传动装置运动参数校核 24

6.4.1  第一级齿轮传动校核： 24

6.4.2  第二级齿轮传动校核： 28

6.4.3  第三级齿轮传动校核： 32

6.4.4  齿轮传动主要参数 36

6.5  轴的设计与计算 38

6.5.1  轴的材料选择 38

6.5.2  轴的结构计算与设计 39

6.5.3  卷筒轴的结构设计与计算 44

7  制动器、联轴器 49

7.1  起升机构制动器的选择 49

7.2  起升机构联轴器的选择 50

总结 51

参考文献 52

致  谢 53
