Q675-投影仪外壳注塑模具设计【含UG三维图】 下载积分：150　资料编号： Q675

作品包括:

Word版说明书1份，共40页，约13000字

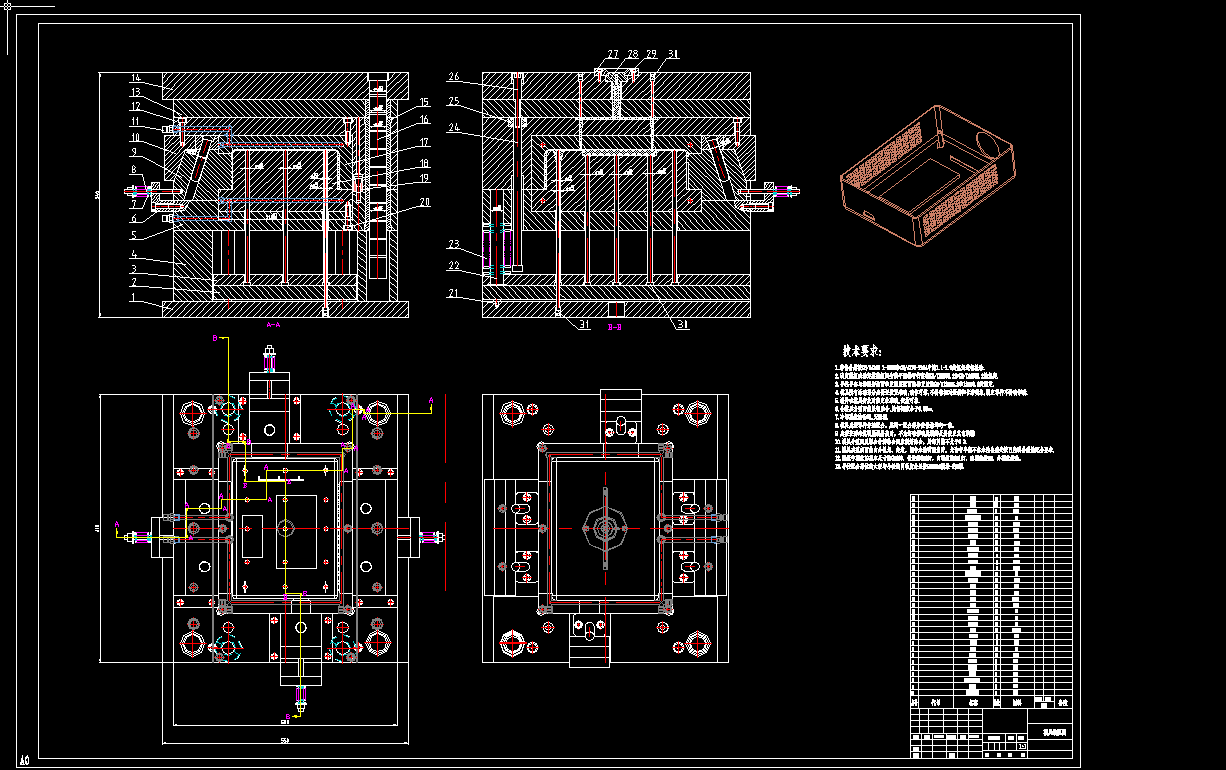

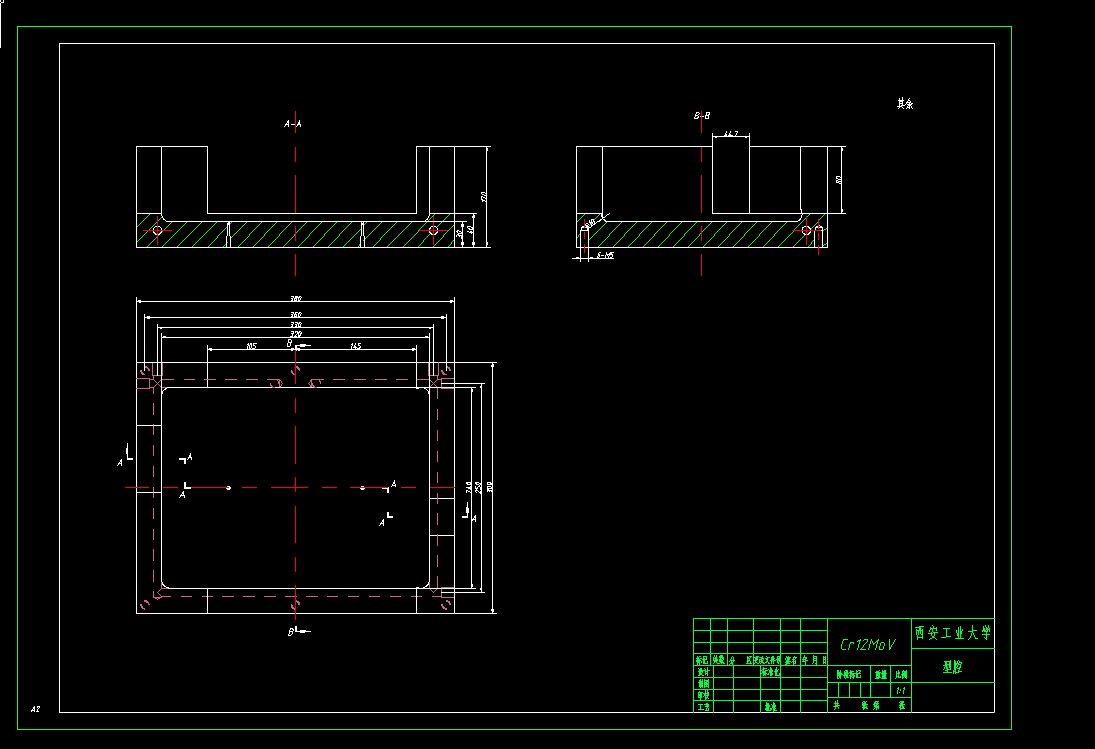

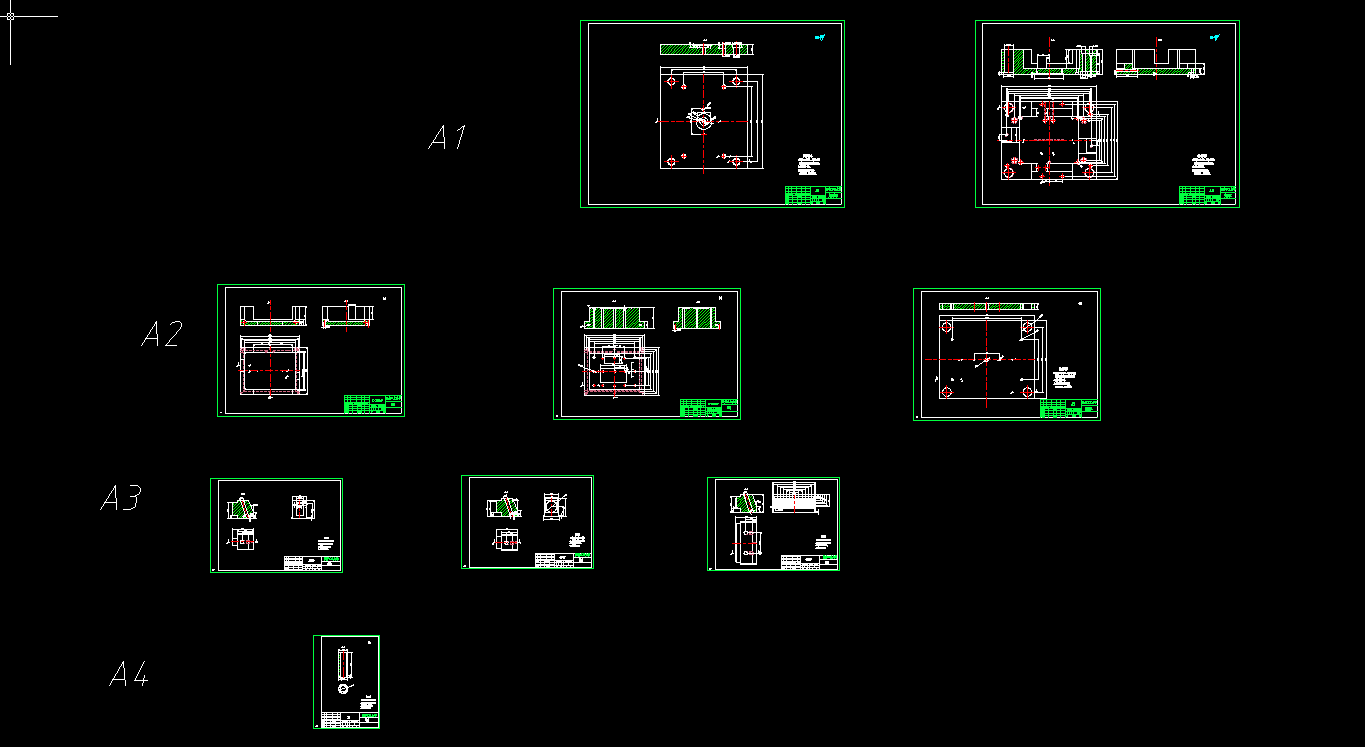

CAD版本图纸，共10张

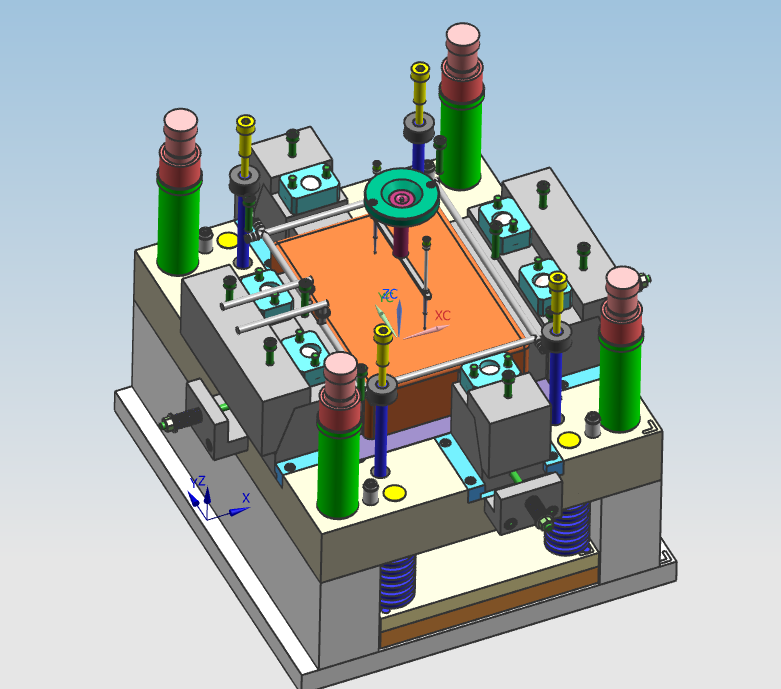

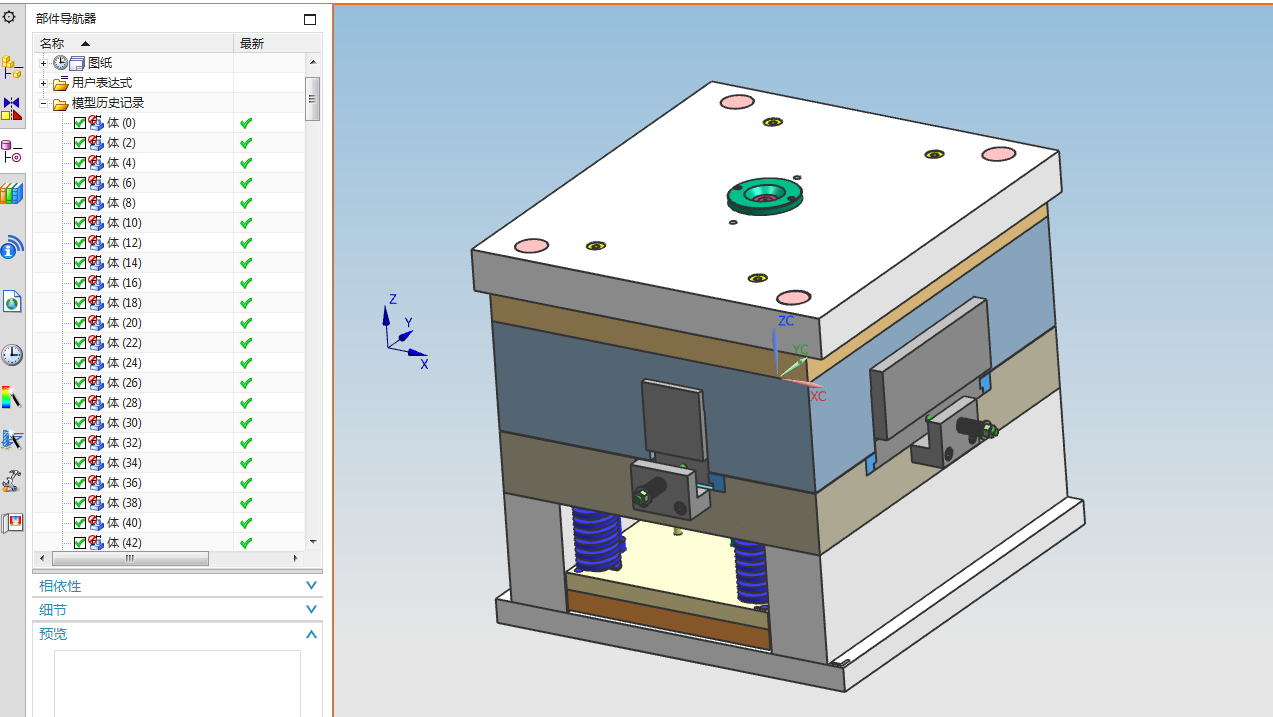

UG三维图一份

摘  要

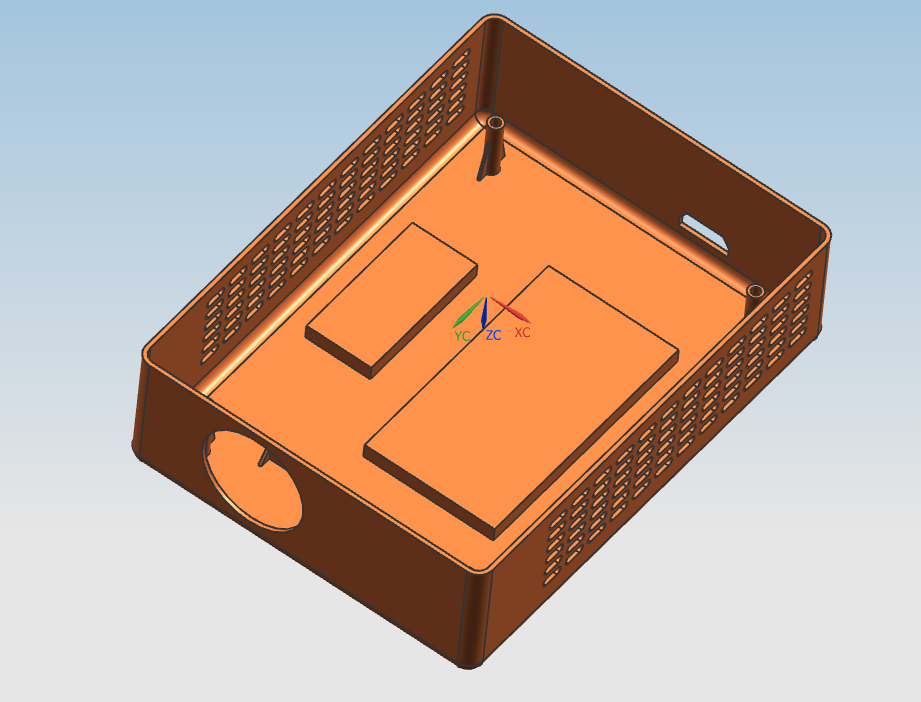

随着科技时代的到来，投影仪成为公司必备的办公设备，大大提高了人们办公效率。本次模具毕业设计主要任务就是生产电子产品投影仪外壳在理论层面设计一套注塑模具，在设计开始前先用相关软件对产品投影仪外壳进行三维建模，完成投影仪外壳塑件的结构分析，然后确定了本次模具设计最佳分型面位置和模具型腔腔数，通过对投影仪外壳进行CAE模流分析，比较两种浇口类型比较，最终决定采用点浇口，随后完成了注塑模具浇注系统、侧抽芯机构以及脱模机构的设计，最后对模具的冷却系统等相关结构进行完善，这其中还对型芯型腔的结构尺寸进行了设计计算，确保整个模具设计过程的标准性与合理性。通过对投影仪外壳注塑模具的设计，全面完整地了解到一套模具的设计制造原理，过程以及方法。所以在选择模架的时候，选用了三板模细水口模架，在本次设计过程中，运用大学时期所掌握的UG和CAD计算机软件辅助设计，高效的完成了模具装配图和模具零件图的绘制，顺利的完成本次毕业设计任务。

关键词：投影仪外壳；分型面；型腔腔数；侧向抽芯机构

目  录-

1 绪论 9

1.1模具工业在国民经济中的地位 9

1.2我国模具工业现状 10

1.3模具工业及塑料模技术今后在我国发展的方向 10

1.4 研究意义 11

1.5论文的主要工作 11

2 工艺方案及分析 12

2.1 设计塑件时必须考虑的几个方面的问题 12

2.2塑件材料选择 13

2.3ABS的性能分析 13

3 分型面的位置及型腔的排列 15

3.1 分型面的确定 15

3.2确定型腔数量及其排列方式 16

3.2型腔排布 16

4  注射机型号的选择 17

4.1 投影仪体积 17

4.2 初选注射机 17

5.1 主流道的设计 20

5.2 分流道的设计 21

5.4拉料杆设计 23

6  成型零部件的设计 25

6.1 型腔的结构设计 25

6.2型芯的结构设计 26

7  合模导向机构的设计 27

7.1导柱导向机构的作用 27

7.2导柱导套的选择 27

8  脱模机构的设计 29

8.1 脱模力的计算 29

8.2 脱模机构的选择 29

8.3 顶杆的分布 30

8.4复位机构的设计 30

9  冷却系统的设计 32

9.1冷却管道的影响 32

9.2冷却道开设原则 32

9.4冷却水道结构设计 33

10  抽芯机构的设计 34

10.1 侧向分型与抽芯机构类型的确定 34

10.2抽芯距和抽芯力的计算 35

10.2.1 抽芯距S 35

10.2.2 抽芯力 35

10.2.3斜导柱设计 36

10 注射机校核 37

10.1 注射压力校核 37

10.2 锁模力校核 37

10.3模具厚度校核 37

10.4开模行程校核 38

结论 39

参考文献 40

致  谢 41
