JJ9547-大芯板环保处理设备设计(起吊吸盘） 下载积分：200　资料编号： JJ9547

作品包括:

Word版说明书1份，共45页，约12000字

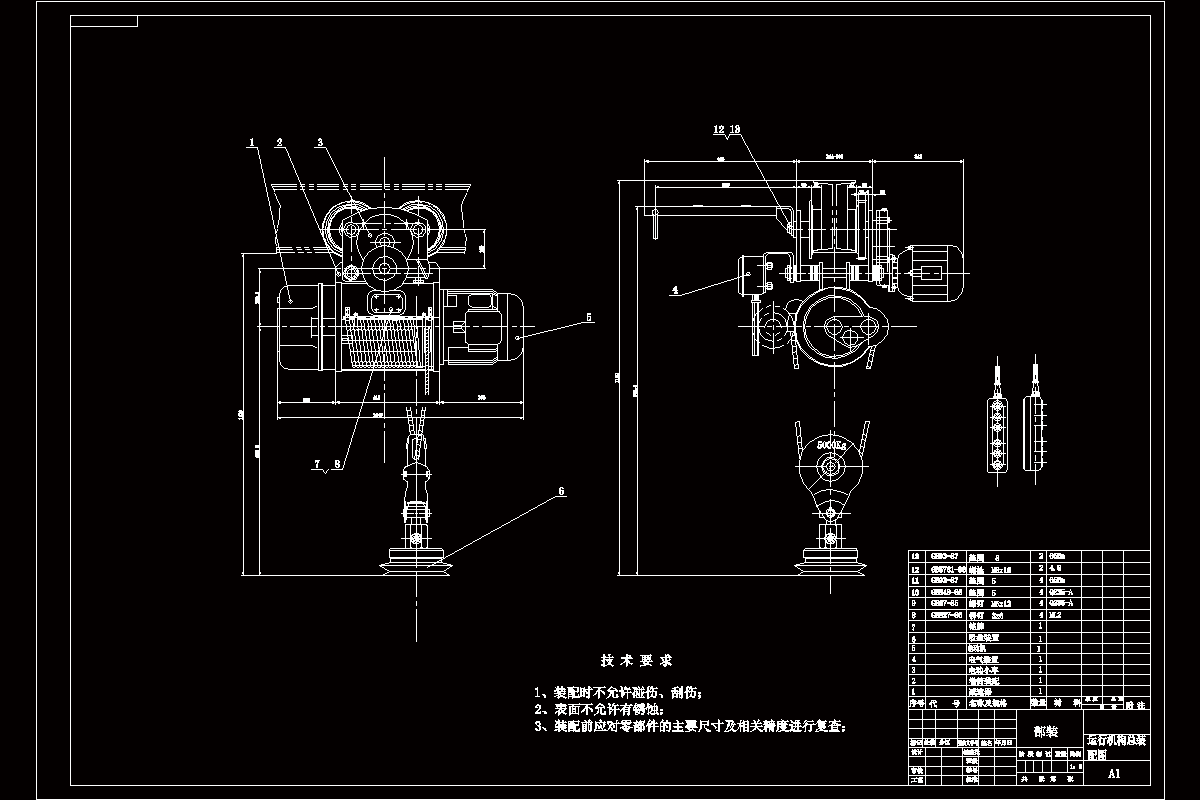

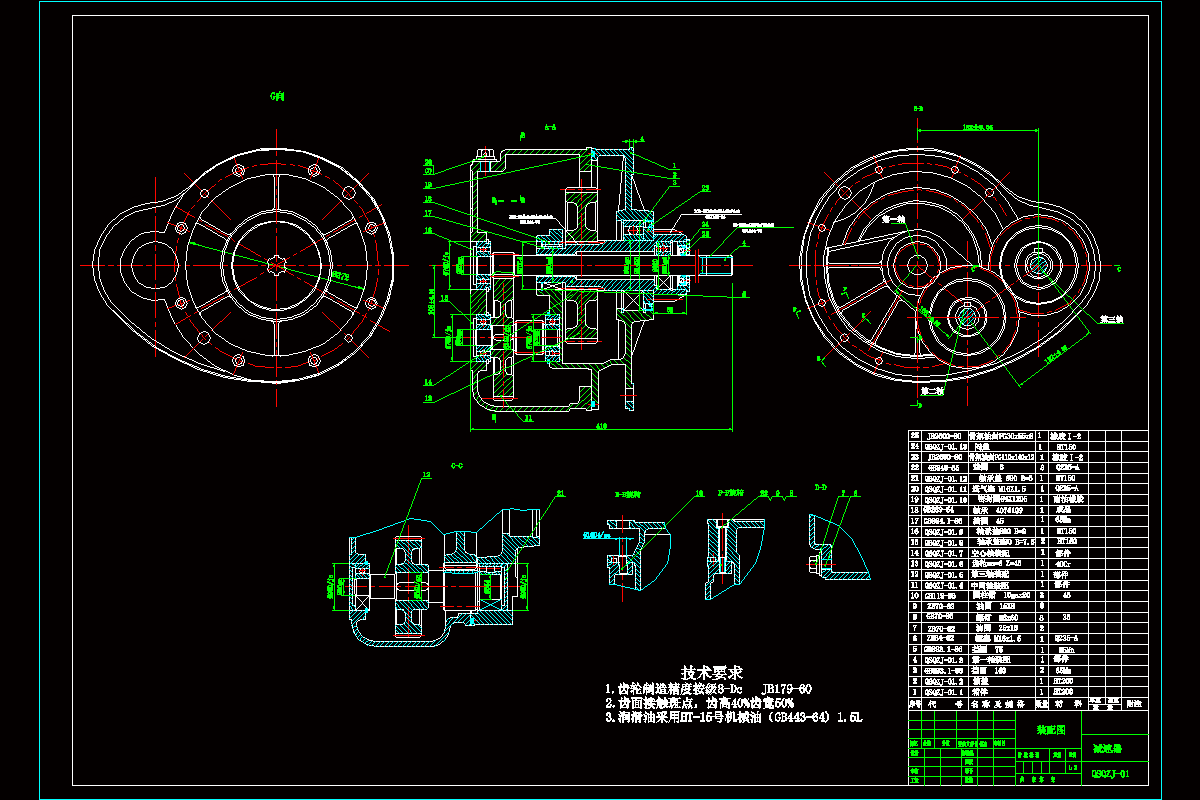

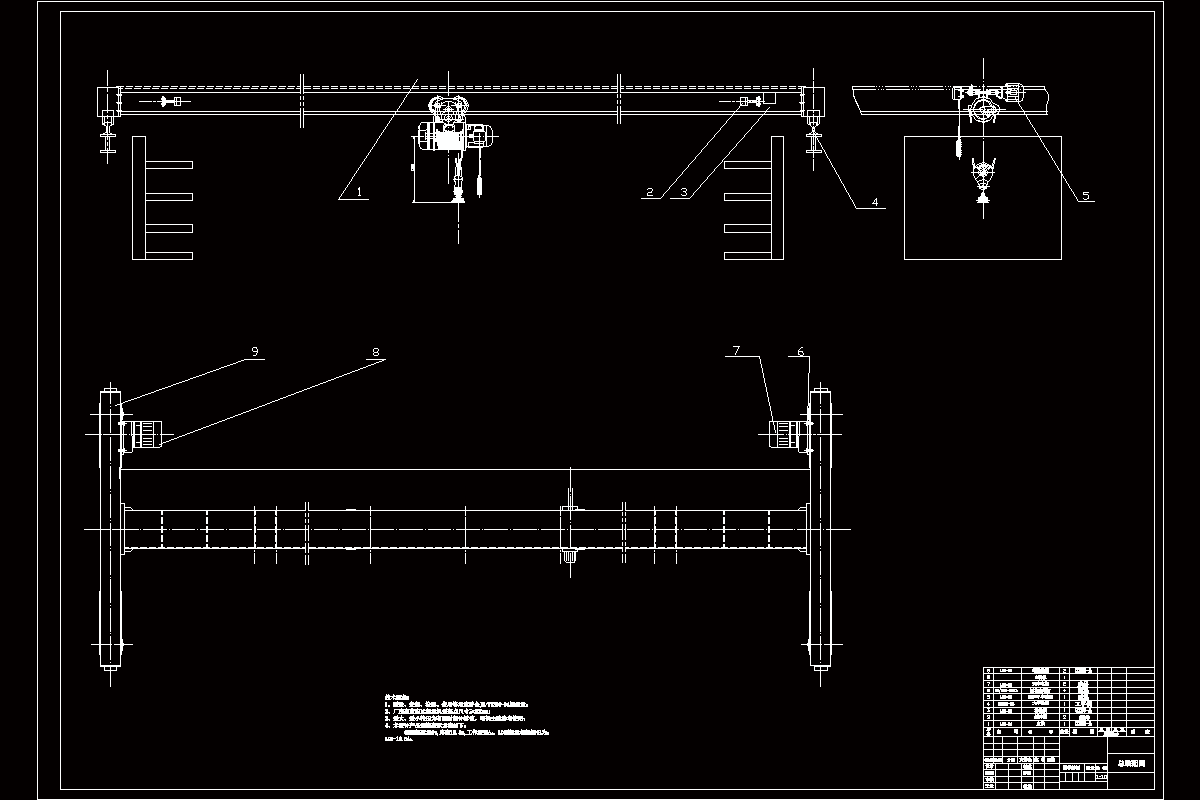

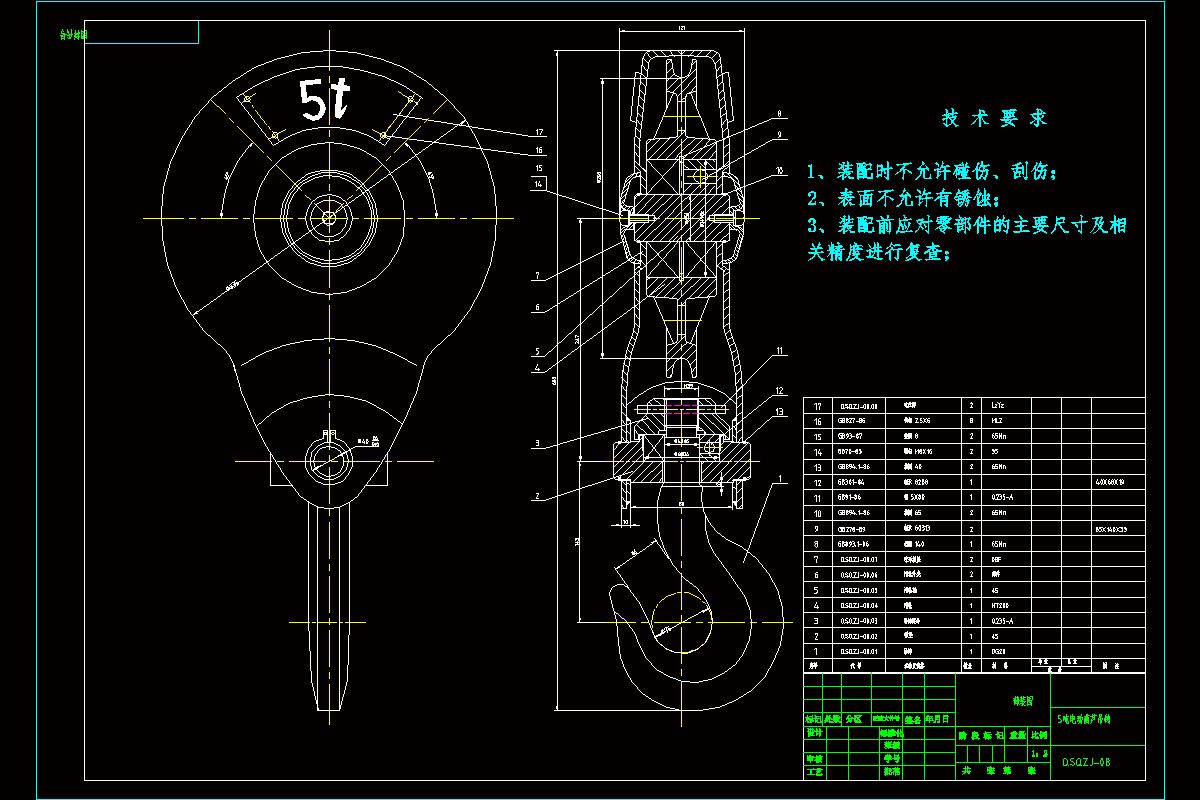

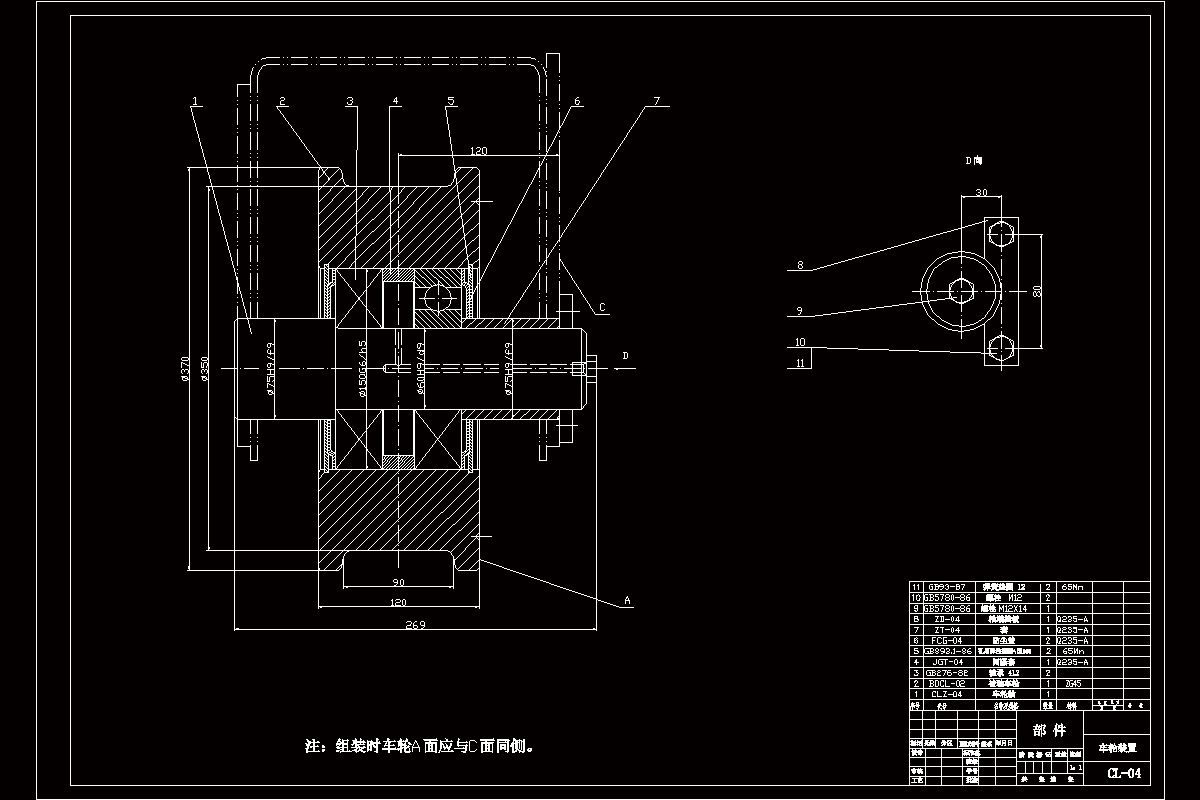

CAD版本图纸，共15张

摘要

本课题主要是大芯板环保处理设备设计，该处理设备主要通过起重小车来实现的，它被广泛应用于国民经济的各个领域之中。随着时代的发展制造工厂和装卸作业场所开始转向室内使大芯板环保处理设备占据了主导地位。大芯板环保处理设备主要应用于大型加工企业如钢铁、冶金和建材等行业完成生产过程中的起重和吊装等工作。在系统整体设计中采用传统布局的典型结构，大芯板环保处理设备是一种提高劳动生产率重要物品搬运设备，主要适应车间物品搬运、设备的安装与检修等用途。起升机构滑轮组采用双联滑轮组，重物在升降过程中没有水平移动，起升过程平稳，且钢丝绳的安装和更换容易。相应的卷绕装置采用单层卷筒，有与钢丝绳接触面积大，单位压力低的优点。在起升机构中还涉及到钢丝绳、减速器、联轴器、电动机和制动器的选择等。大芯板环保处理设备小车运行机构主要由减速器，运行机构，卷筒装置，吊钩装置，联轴器，限位器，锥形转子电动机等部分组成。本文根据设计任务书要求，主要对大芯板环保处理设备小车运行机构的总体方案选择和确定，然后对传动系统进行设计。

根据设计要求和目的，参考大芯板环保处理设备小车运行机构首先对大芯板环保处理设备小车运行机构进行工艺分析，选择合理机构及装配方案，然后对减速器和电动机进行外形设计，钢丝绳的选用及强度验算，卷筒的参数计算及验算，再计算齿轮的传动比，确定各个齿轮的参数，进行强度计算,选择合理的轴承、键、轴套等各种零部件，画出总体装配图。最后对齿式弹性联轴器作了一些简明的阐述。
