JJ9568-Φ350真空练泥机的设计 下载积分：50　资料编号： JJ9568

作品包括:

Word版说明书1份，共39页，约18000字

开题报告一份

外文翻译一份

CAD版本图纸，共13张

摘要

因为机械领域制造技术的不断提高，大家对练泥设备的要求也是越来越苛刻。常规型单轴式真空练泥机制品的质量有所提高。但由于常规型单轴式真空练泥机存在许多的不足，如今发展多轴式真空练泥机已成为时代发展的潮流。

真空练泥主要就是用滚压把加工的泥土搅拌平均，使得机器内部的水分匀称分布，从而将包裹的空气从加工的泥土中抽出，让提炼的泥土更加的平均。本文在查阅了国内外关于真空练泥技术的基础上，针对设计任务要求，进行了真空练泥机的设计。首先，进行了总体方案的设计、分析和确定。本次设计的机器的练泥机，综合考虑后选用两轴练泥机进行抽真空。其次，以真空练泥机上加料系统、挤制系统和真空系统为主线，对练泥机展开了详细的设计。

总体上看，所设计的真空练泥机。结构比较简单，有较好的进料特性、输送特性、良好的抽真空性能，而且，生产效率也较高。

关键词：练泥技术双轴真空练泥机加料系统挤制系统真空系统

目录

1绪论5

1.1真空练泥机的概述5

1.2真空练泥机的工作原理5

1.3真空练泥机的主要结构8

1.4真空练泥机国内外研究现状9

1.5本课题设计的目的及任务10

2真空练泥机整体方案的设计12

2.1真空练泥机技术参数的确定12

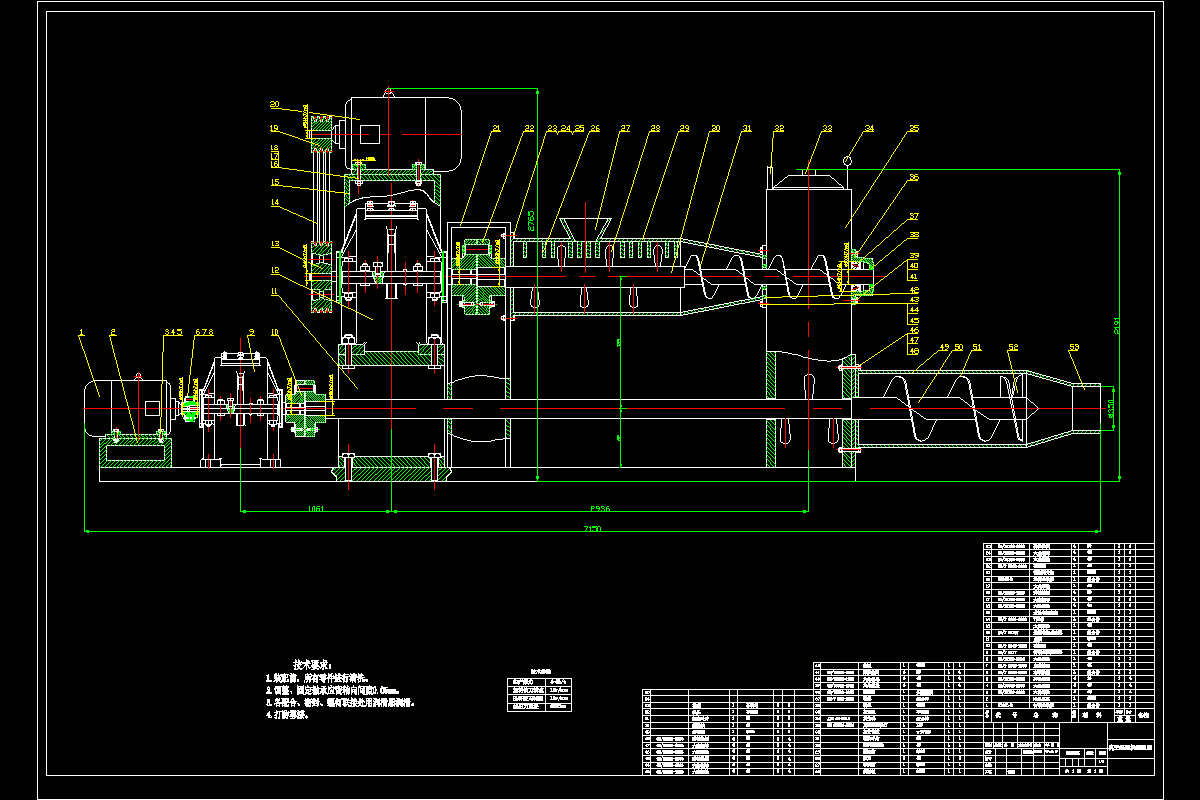

2.2真空练泥机整体结构方案的确定12

2.2.1练泥机整体结构方案一12

2.2.2练泥机整体结构方案二13

2.2.3真空练泥机整体结构方案的分析和确定14

3传动系统的设计与计算16

3.1加料传动系统的设计16

3.1.1传动路线的确定16

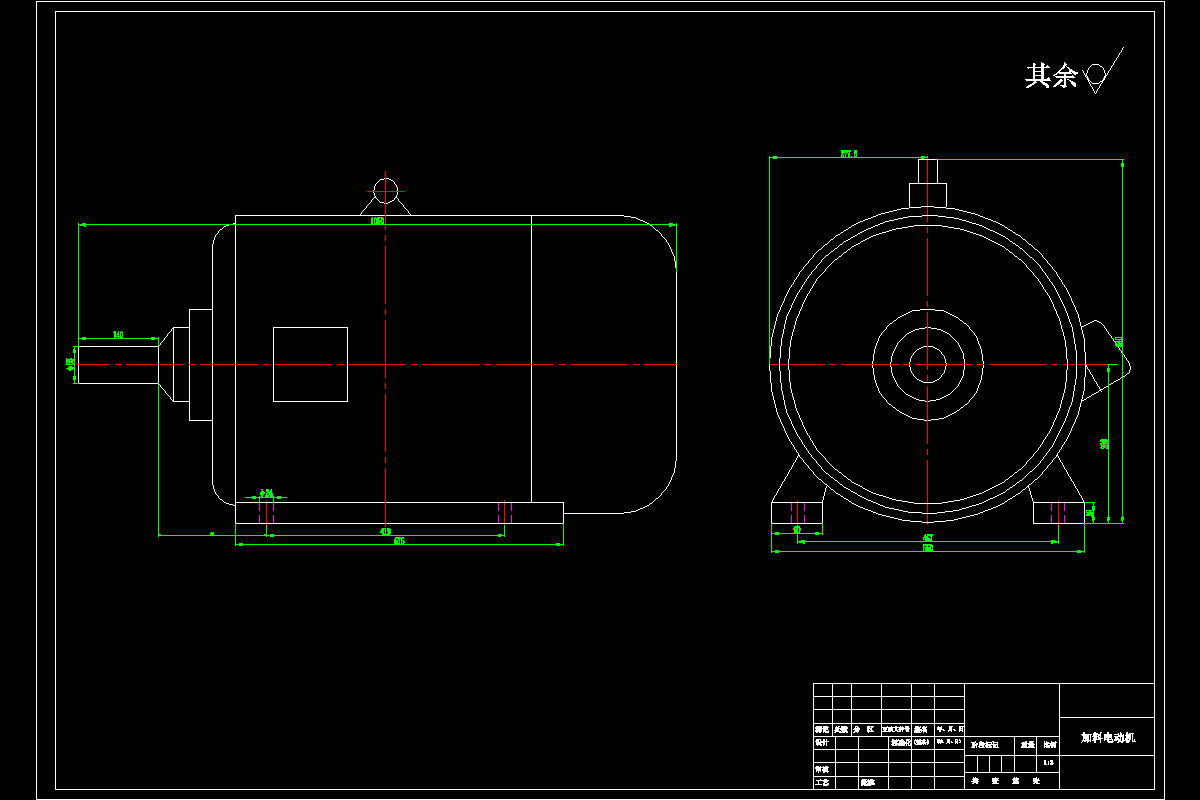

3.1.2电动机功率的确定16

3.1.3传动比的分配16

3.1.4传动带的确定17

3.1.5减速器的选择19

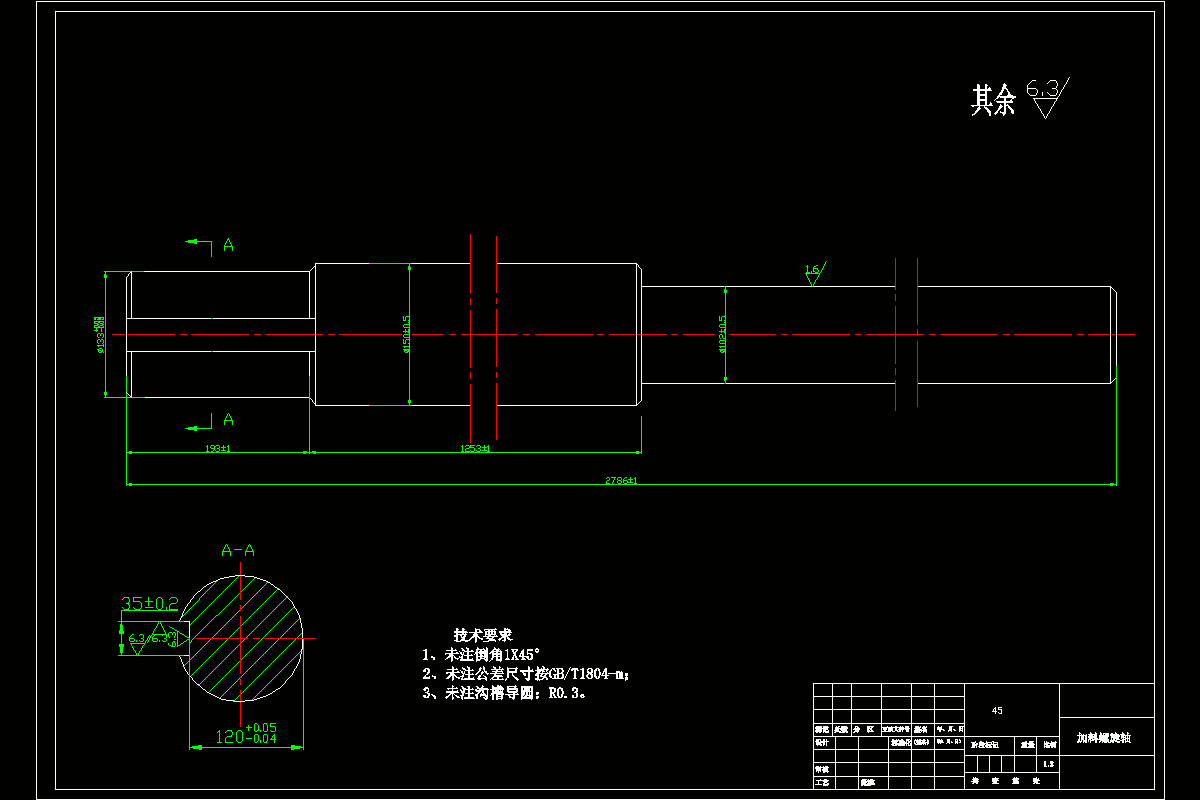

3.1.6螺旋主轴的设计20

3.1.7不连续螺旋刀片的设计20

3.1.8加料槽的设计21

3.1.9梳子板(挡泥板)的设计22

3.2挤制传动系统的设计22

3.2.1传动路线的确定22

3.2.2电动机功率的确定22

3.2.3传动比的分配23

3.2.4传动带的确定23

3.2.5减速器的选择25

3.2.6挤出主轴的设计25

3.2.7连续螺旋刀片的设计26

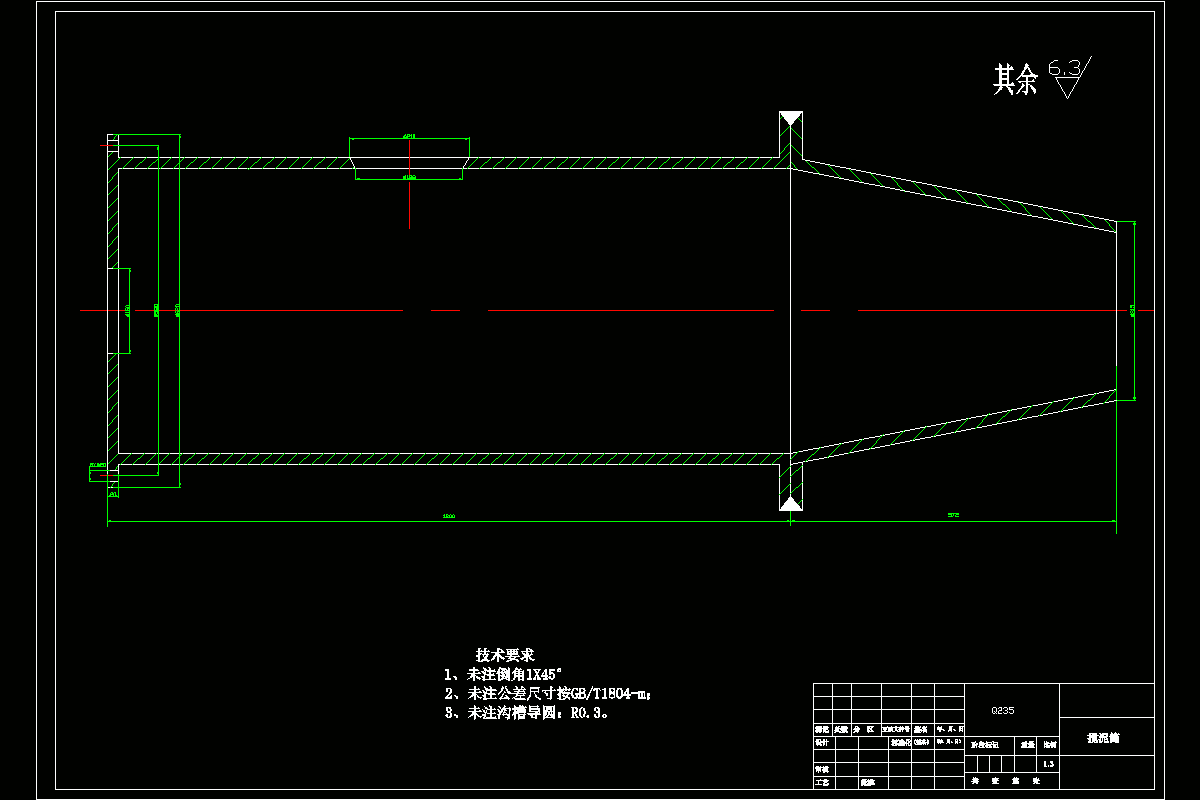

3.2.8挤泥筒的设计27

3.3螺旋推进器的设计28

3.4机头、机嘴的设计29

3.5筛板的设计30

4练泥机真空系统的设计31

4.1真空泵的设计31

4.2真空室的设计32

4.3滤气器的设计32

5结论34

6经济分析报告35

致谢37

参考文献38
