Q596-单臂伸缩型擦窗机设计 下载积分：80　资料编号： Q596

作品包括:

Word版说明书1份，共54页，约20000字

开题报告一份

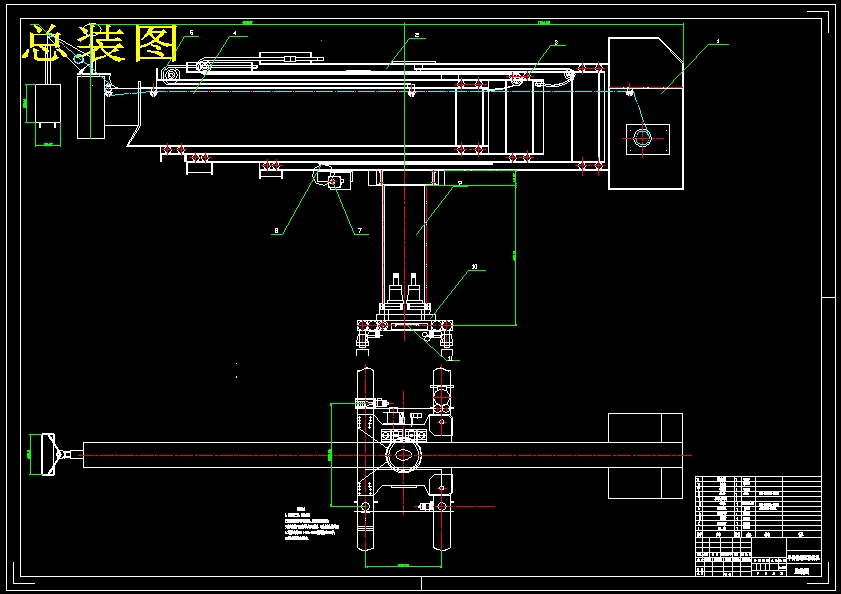

CAD版本图纸，共5张

摘要

随着社会的发展，城市的高层建筑不断涌现。作为一个城市、企业象征的高层、综合性建筑的外饰面大多采用高级美观的装饰材料以及各种玻璃幕墙。在给人们带来良好的视觉感受的同时也带来了许多问题，其中之一就是外墙清洗与保养维护工作。为了使建筑物整洁美观，减缓由于自然环境污染所造成的城市建筑的老化过程，其外墙的定期安全检修、维护、清洗越来越引起人们的高度重视，安全、实用、高效的外墙面清洗维护系统---擦窗机已经成为高档物业管理的一个必备设备。

本文根据单臂伸缩型擦窗机的设计这一课题，主要研究了以下几个方面的内容：

1.对各种擦窗机进行了概述。

2.对单臂伸缩型擦窗机的轨道，行走机构，底架、立柱、臂架，伸缩吊臂，回转机构，卷扬系统进行了阐述。

3.参照《擦窗机》GB19154-2003和机械设计手册对单臂伸缩型擦窗机进行了各个部件选择依据进行计算以及校核。

关键词：建筑机械擦窗机单臂伸缩设计计算

目录

摘要I

Abstract II

第一章绪论1

1.1擦窗机发展概况1

1.2本文研究内容2

1.3擦窗机的定义及作用2

1.4擦窗机的分类与选型2

第二章单臂伸缩型擦窗机结构设计6

2.1主要技术参数6

2.2擦窗机轨道设计7

2.3行走机构的设计9

2.4底架、立柱、臂架的设计11

2.5伸缩吊臂的设计12

2.6卷扬系统的设计14

2.7控制系统的设计17

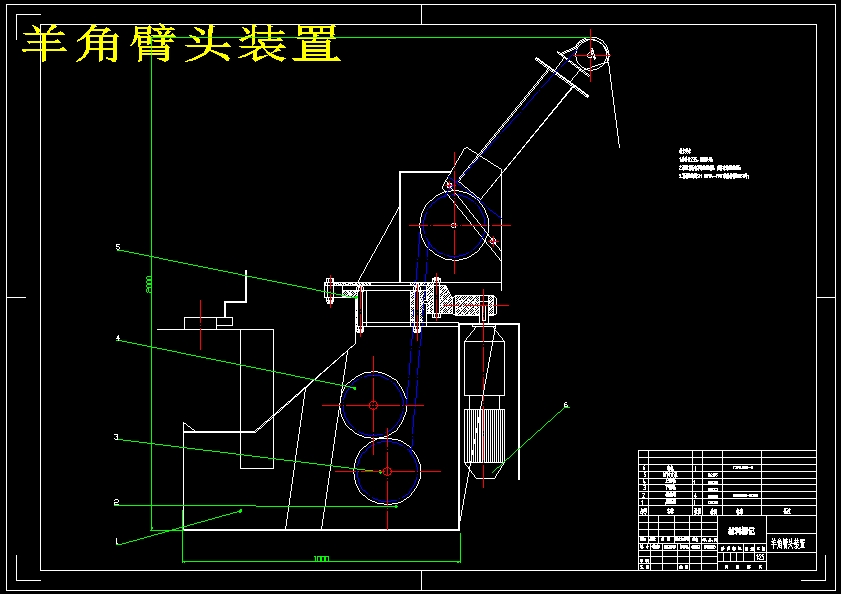

2.8羊角臂头装置的设计19

2.9安全锁的选用22

2.10擦窗机的安装与维护23

第三章单臂伸缩型擦窗机计算26

3.1吊篮减速电机的选择26

3.1.1电动机的选择26

3.1.3确定电动机的转速27

3.2信号传送方式和钢丝绳选择28

3.3擦窗机轮压分析计算及校核31

3.3.1轮压分析计算32

3.3.2轮压校核36

3.3.3结论40

3.4安全系统分析41

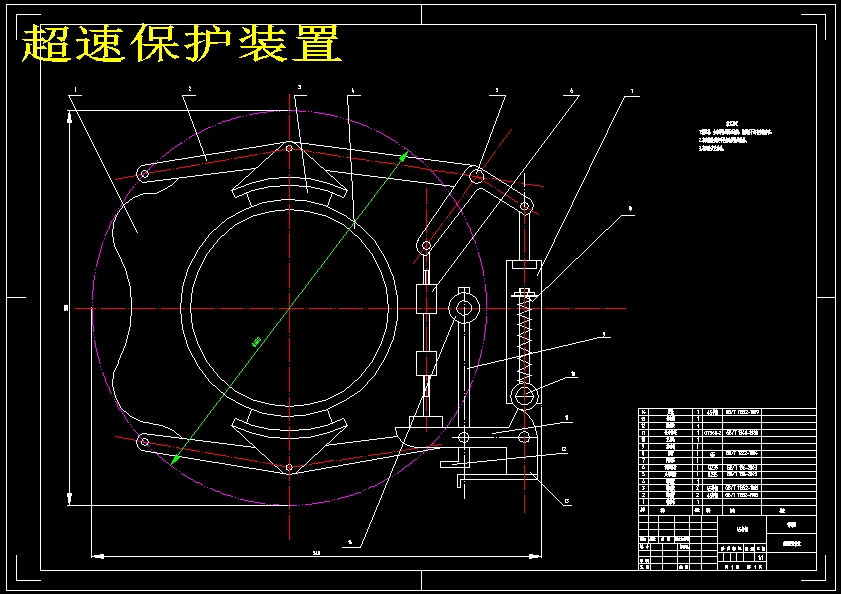

3.4.1卷筒制动器（后备制动器） 41

第四章结语45

参考文献46

致谢48
