JJ9574-30000ta硫酸铵干燥器设计 下载积分：300　资料编号： JJ9574

作品包括:

Word版说明书1份，共37页，约12000字

任务书一份

开题报告一份

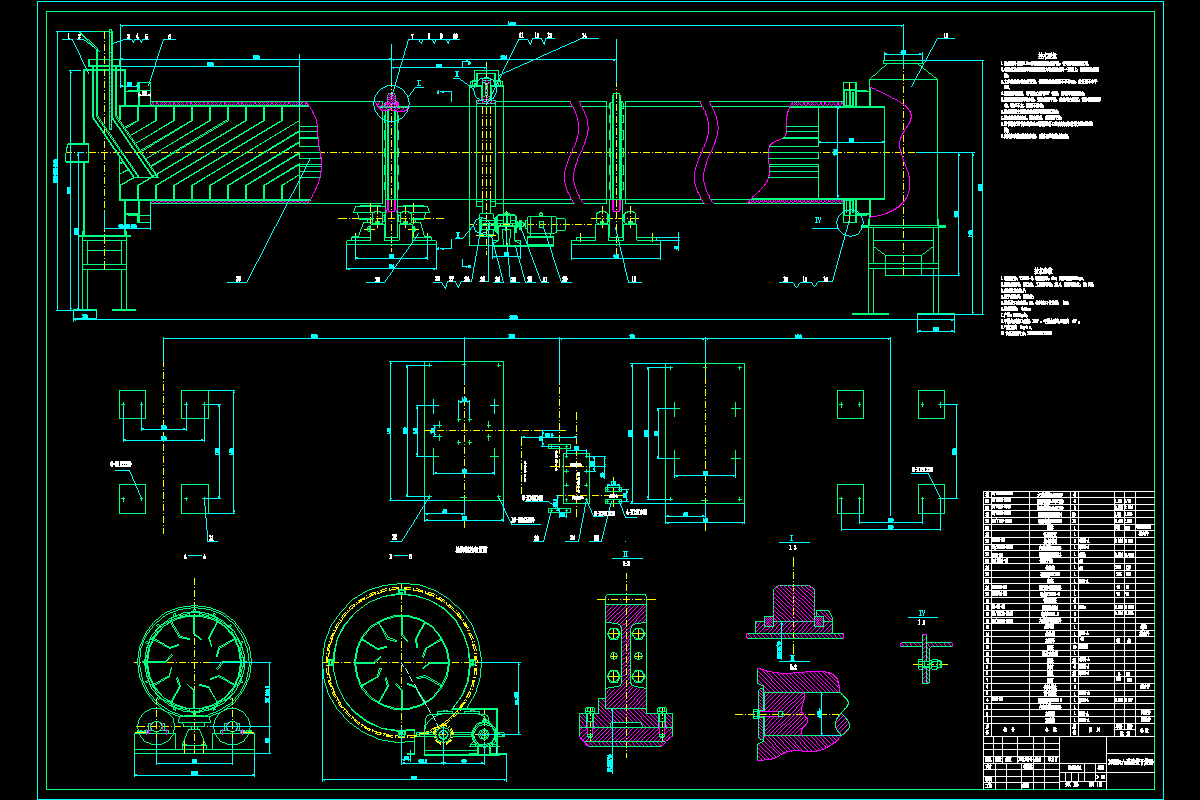

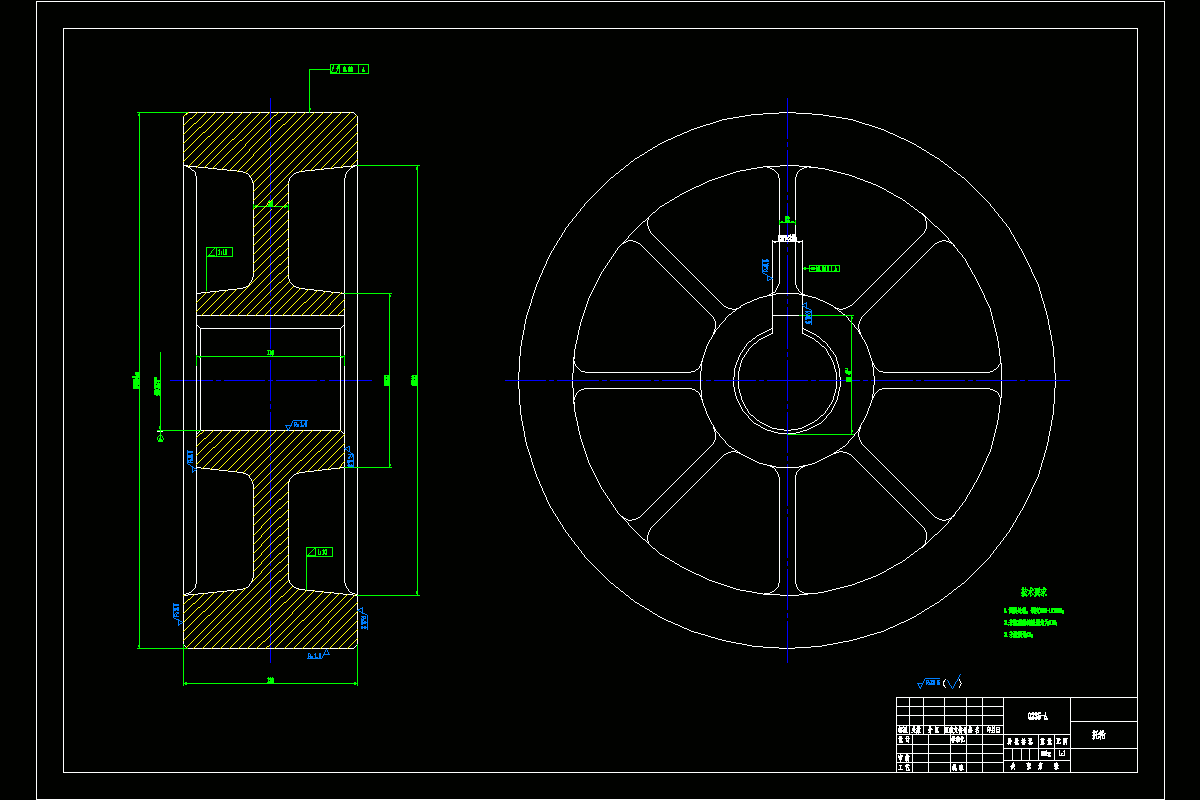

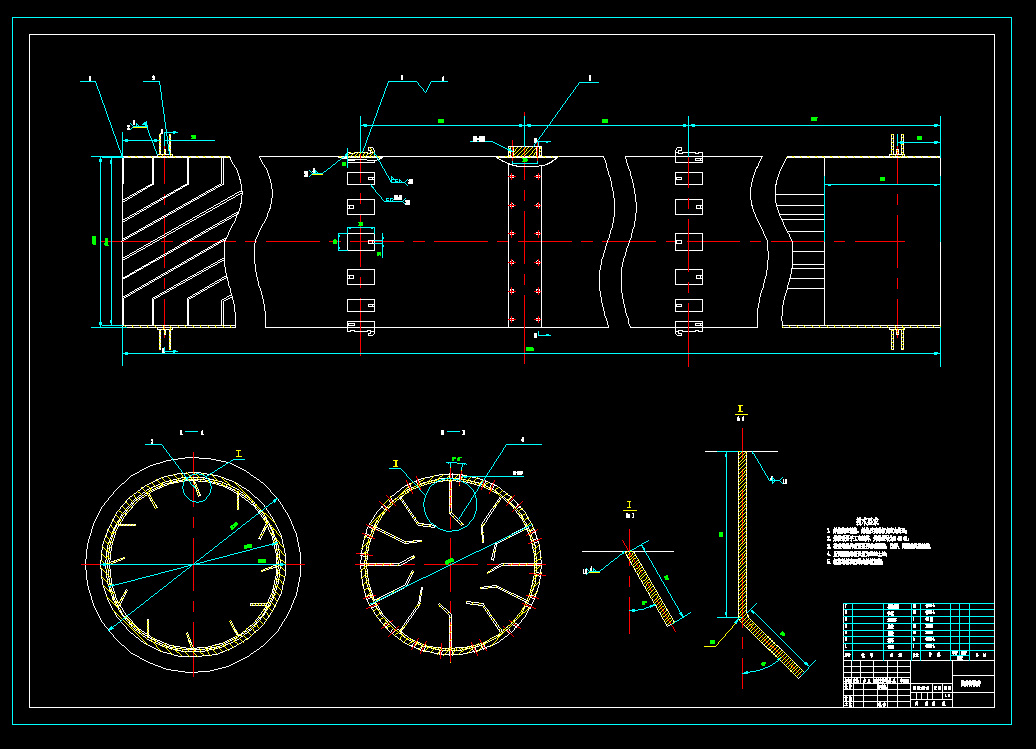

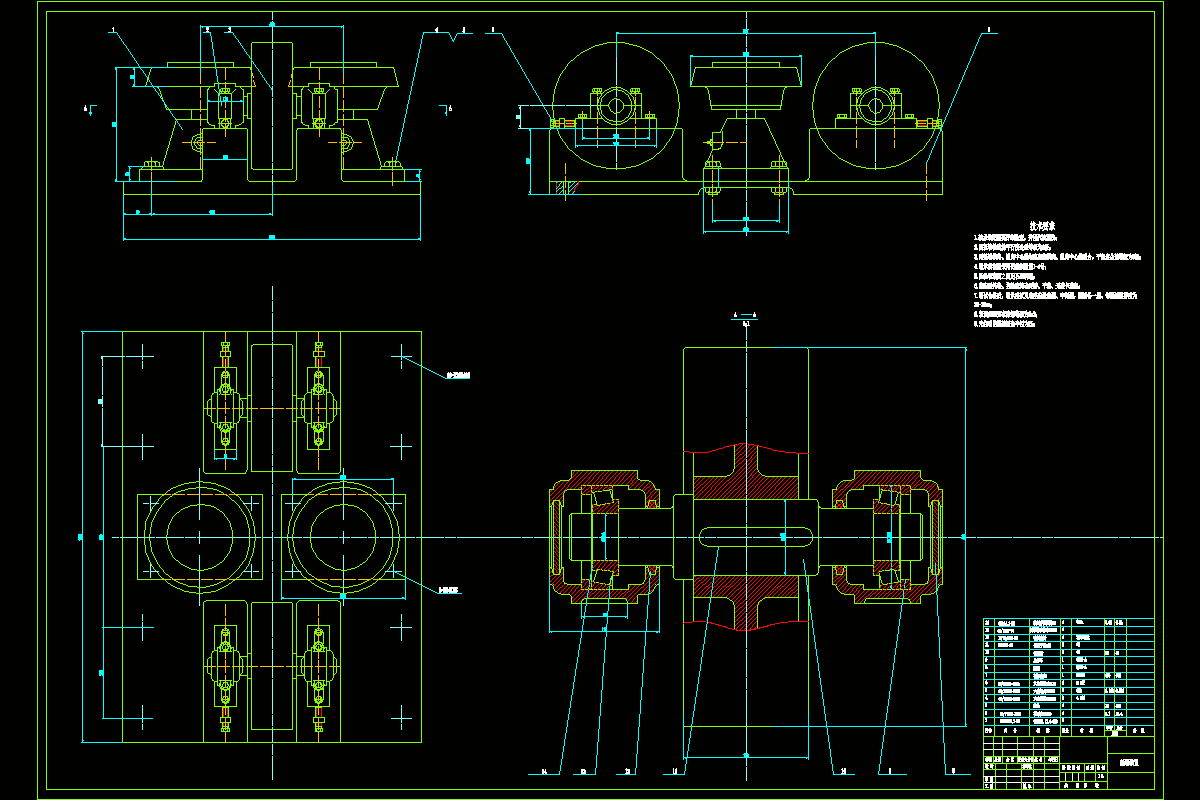

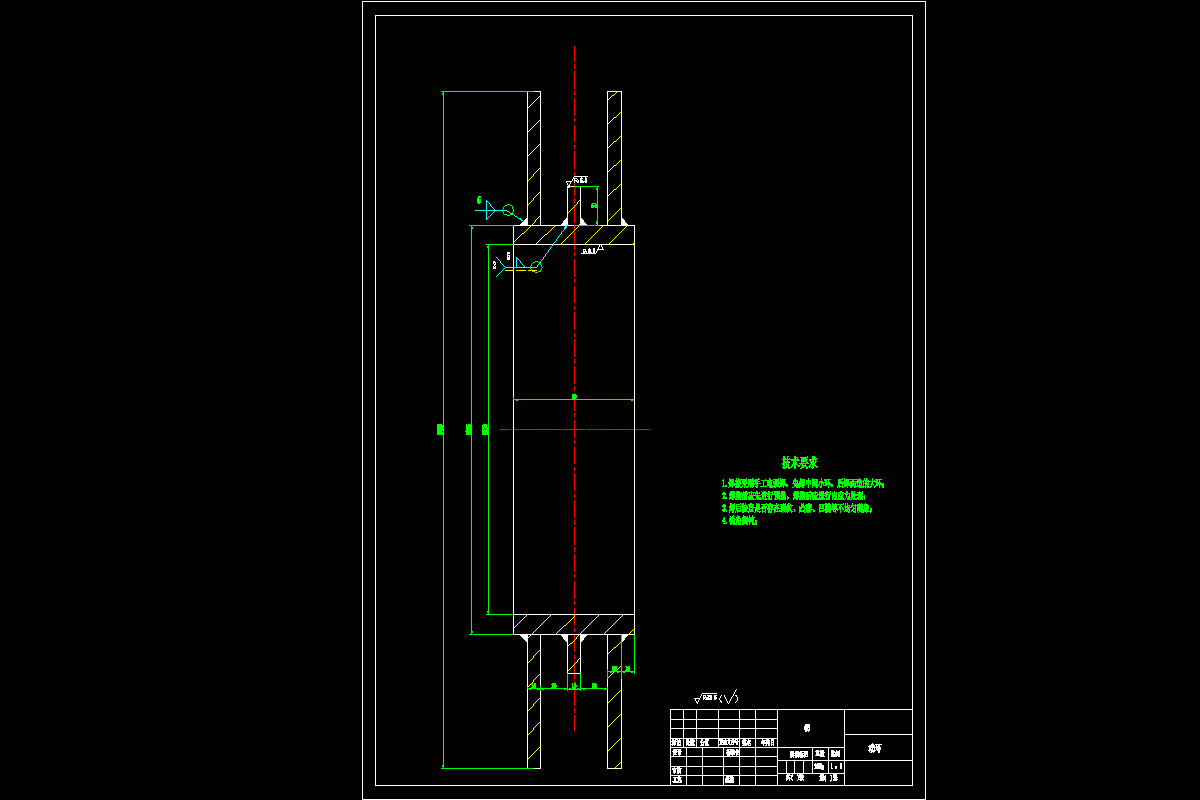

CAD版本图纸，共10张

摘要

干燥技术是比较常用同时也是一项先进的技术。干燥主要是为了让物料质量降低，会更容易进行物品输送，其次，对物料进行干燥处理，是能够起到祛湿作用的，可以对物料进行长时间的储存，除此之外，干燥还是每项工艺工作的必要流程。相关数据说明，干燥能耗占据我国总能耗的16%上下。在我国的经济市场中，干燥技术是被广泛运用的，包括蔬果、食物、大米、药材、木制品等多类物质都需要使用干燥技术。伴随我国工业技术的提高，用来干燥物质的干燥器的设计创新在不断进步，本文是要对30000t/a硫酸铵干燥器进行设计，希望能为干燥技术的发展提供切实可行的方案。

筒体，滚圈，托轮，挡轮，密封装置，传动装置以及其他零件是所有硫酸铵干燥器的重要组成成分。首先选择干燥设备，选择干燥方案。然后进行参数设计以及水分蒸发和空气消耗的计算。再确定干燥器和滚圈的结构设计，然后计算是否合理。然后再确定传动装置以及计算。得出电机功率的求法。最后在进行回转圆筒的密封，润滑以及安装调试。

关键词：干燥器；滚圈；筒体；挡轮；托轮；传动装置

目录

1绪论1

1.1干燥技术简述1

1.2干燥器的特性1

1.3.1硫酸铵干燥器结构设计1

1.3.2传动系统设计2

1.4参数设计2

2总体设计4

2.1选择干燥设备4

2.2选择干燥方案4

3水分蒸发与空气消耗的计算5

3.1水分蒸发的计算5

3.2空气消耗的计算5

4干燥器结构设计7

4.1内筒体的结构设计7

4.2内筒厚度的选取8

4.3筒体最小壁厚9

4.4弯矩与应力计算9

4.5筒体变形计算11

4.6悬伸端挠度计算12

4.7截面变形的筒体计算12

4.8筒体热膨胀伸长计算13

5滚圈设计15

5.1滚圈的结构15

5.2滚圈，托轮接触应力的计算16

5.3校核弯曲应力16

6托轮及轴承计算18

6.1结构设计18

6.2托轮轴18

6.3托轮19

6.4滚动轴承计算19

6.5轴的弯矩核算20

7挡轮及轴的计算21

7.1挡轮21

7.2挡圈受力21

7.3挡轮参数的确定21

7.4挡轮轴及轴承的选择22

8传动装置的计算23

8.1电动机的选型24

8.2齿轮配置24

8.3传动装置的计算24

8.4传动装置的确定25

8.5电机功率26

9回转圆筒的进出料、润滑、密封27

9.1回转圆筒的进出料27

9.1.1进出料27

9.1.2进出料箱27

9.2润滑系统27

9.2.1托轮、传动装置的润滑27

9.2.2减速器的润滑27

9.2.3密封装置的润滑27

9.3回转圆筒的密封28

10回转圆筒干燥器的安装、调整和运转28

总结与思考30

参考文献31

致谢32
