JJ9581-自动加料电动车设计 下载积分：50　资料编号： JJ9581

作品包括:

Word版说明书1份，共34页，约17000字

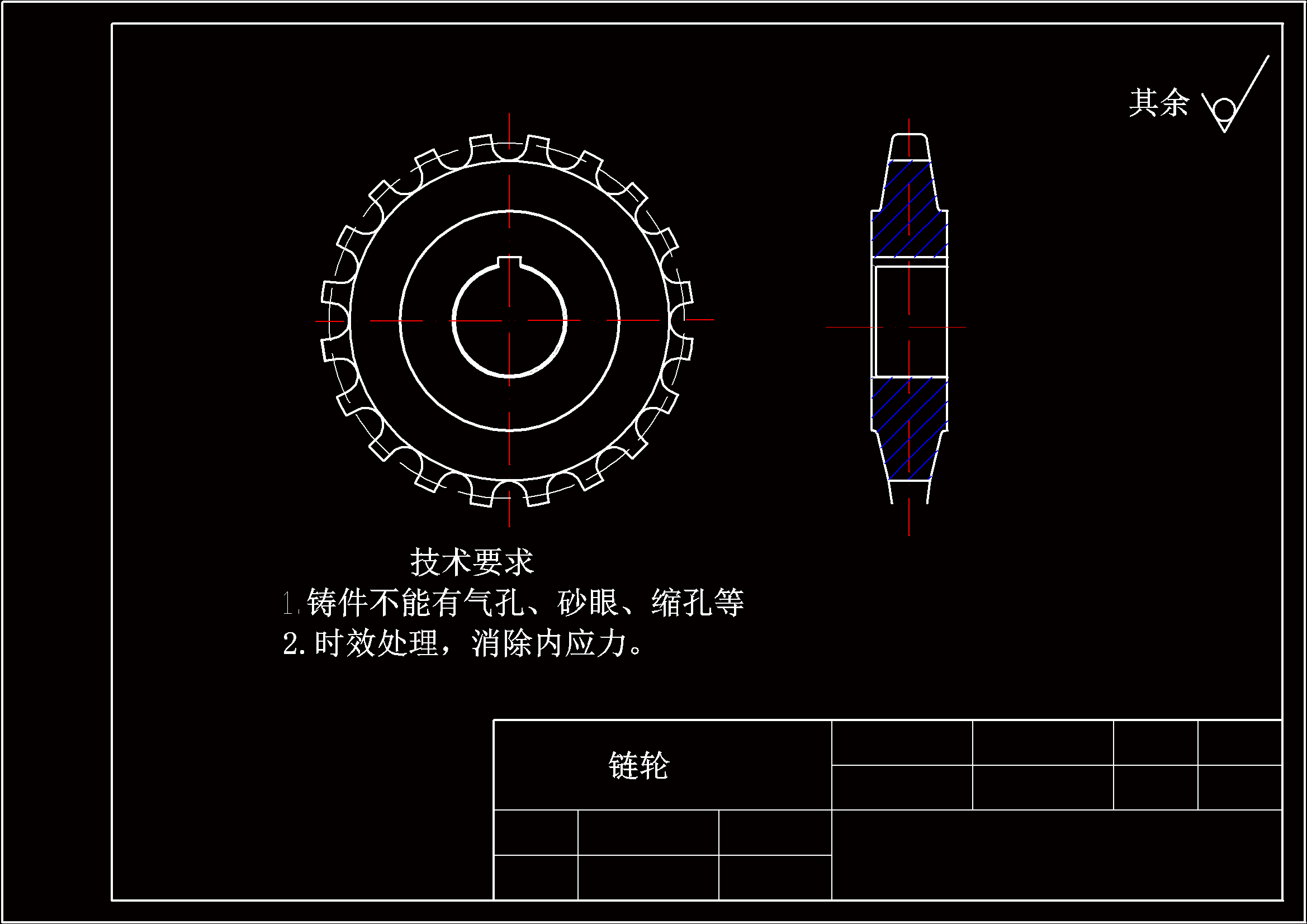

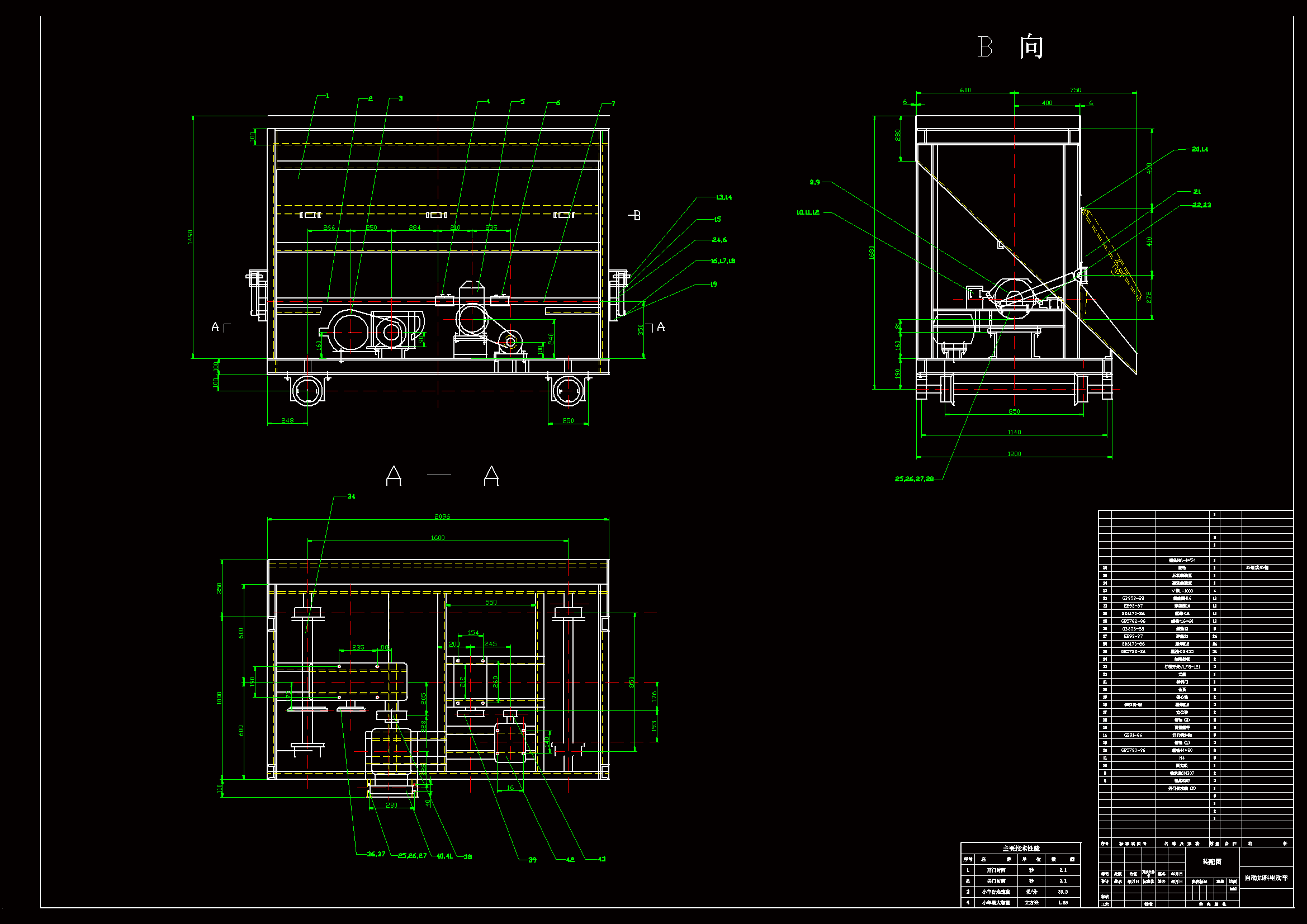

CAD版本图纸，共5张

摘要

随着科学进步的不断发展，各行各业技术的不断改进和更新；在化工冶炼行业，由于劳动强度大，工作环境差等原因，不得不去为改善其生产工艺和更新生产设备；而去提高劳动生产率和产量。而铅冶炼行业作为一个重金属冶炼，不仅在保证劳动工人的身体条件，而且也在其不断提高其机械化程度和改善其工作环境,减少对人体的危害,减轻工人们的劳动强度,改善个工作环境,同时也可以提高其劳动生产率。以前所用的炉都是烧结锅那样的，不仅小而且污染大，而现在已经不能被接受，更不能满足其生产需要,为了适应社会要求及变化,更换了更大容量的炼铅炉,如果还采用原始的人工投料不仅慢，效率低，环境差，已不能适应其生产。因此我们开发生产应采用自动,生产率高的自动送料小车,在保证提高生产率提高前提下，我们根据老师提供的部分资料,我们着手从自动小车所用电动机入手，再从减速器的选配入手,计算出小车的行进速度，开、关料门的时间；以及轴、轮的转速,并由此来选定驱动轴所选轴及其链轮尺寸,再对其开门关门轴进行计算得出结果,选择合适的带轮，链轮进行转动,控制其开关门时间,为保证其开关门准确性我们采用行程开关来保证时间的精确和动作的准确,并且对小车的行走速度给予保证，利用电磁制动器来使小车在行进中断电后不会由于惯性继续运动。

摘要…………………………………………………………………………………2

前言…………………………………………………………………………………3

1电动机选用…………………………………………………………………………4

2开门、关门轴的传动计算…………………………………………………………6

2.1带轮的设计……………………………………………………………………8

3.小车行走的传动计算及链轮的设计计算………………………………………9

3.1主动轮的速度………………………………………………………………10

3.2链轮的设计及计算…………………………………………………………12

3.3小链轮的尺寸设计…………………………………………………………13

3.4大链轮的尺寸设计…………………………………………………………15

4减速器的选用…………………………………………………………………… 16

5轴的选料及校核………………………………………………………………17

5.1减速器轴的设计……………………………………………………………18

5.2驱动轴选料及校核…………………………………………………………19

5.3用于开关门的传动轴………………………………………………………21

6.小车的容积计算…………………………………………………………………26

7.零部件选择………………………………………………………………………27

8.箱体的设计…………………………………………………………………… …29

结论……………………………………………………………………30

致谢……………………………………………………………………………31

参考文献……………………………………………………………………33
