Q768-年产1万吨脂肪腈生产车间工段初步设计 下载积分：50　资料编号： Q768

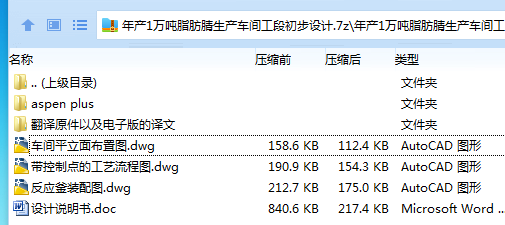

作品包括:

Word版说明书1份，共52页，约21000字

外文翻译一份

CAD版本图纸，共3张

摘要

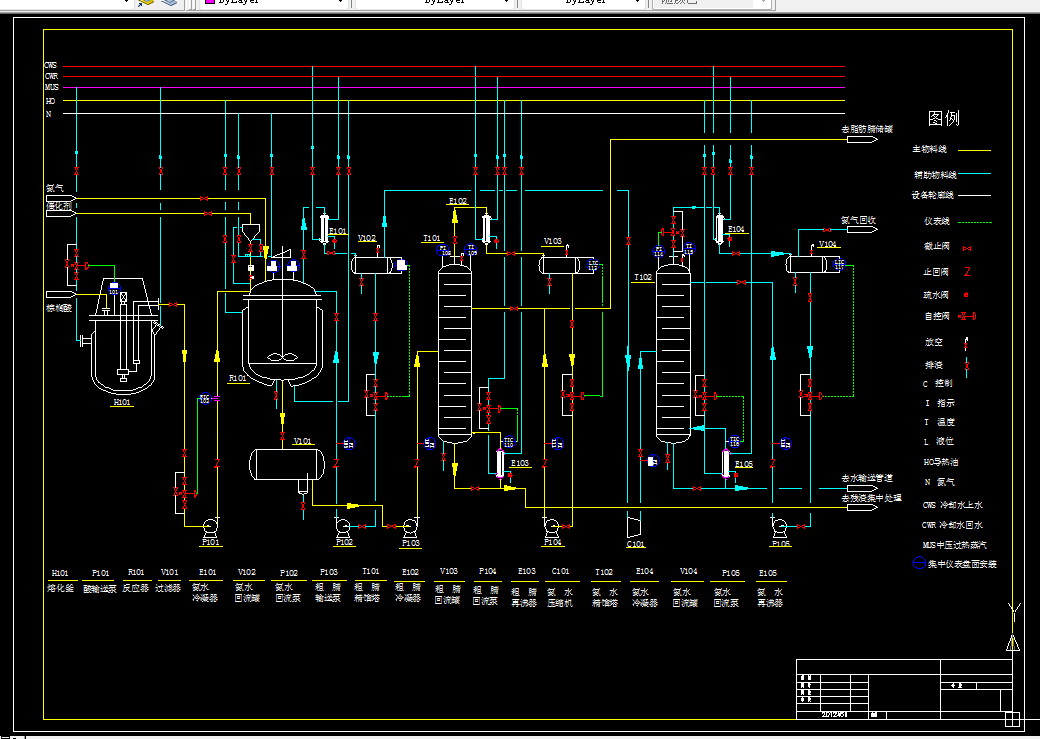

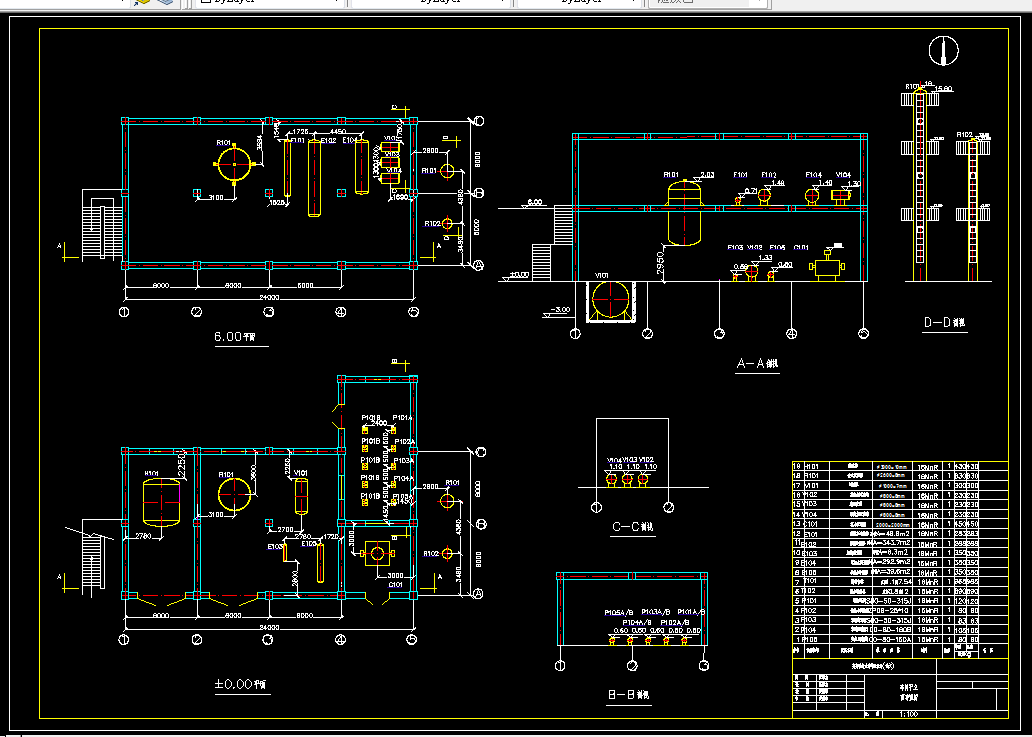

本设计是关于年产10 000吨棕榈腈生产车间初步设计。首先阐述了棕榈腈的生产意义及作用、国内外生产状况、发展前景、产品的性质和生产方法；其次对不同的脂肪腈工艺流程进行对比，选择了脂肪酸氨化法制脂肪腈的生产工艺，并将厂址确定在南京化工工业园区；然后从工艺设计、工艺计算、关键设备设计、车间布置、经济核算、安全生产和环境保护等多个方面对该工艺的可行性进行了论证；进行了物料衡算、热量衡算和设备计算，利用 Aspen plus流程模拟软件对全流程进行模拟，重点对反应釜进行了详细的设计及其他辅助设备的选型，对自动控制、三废处理、公用工程做了说明；最后利用Auto CAD绘制了车间平立面布置图、关键设备装配图，手绘了带控制点的工艺流程图，同时撰写2万字的设计说明书。

关键词：初步设计；生产车间；棕榈酸；氨气；棕榈腈；釜式反应器

目录

摘要 I

Abstract II

第1章  总论 1

 1.1  概述 1

 1.1.1  脂肪腈生产的意义 1

 1.1.2  产品特性 1

 1.2  设计依据 1

 1.3  厂址选择方案 1

 1.4  生产制度及设计规模 2

 1.4.1  设计规模 2

 1.4.2  生产制度 2

 1.5  原材料及产品规格 3

 1.6 经济核算 3

第2章  工艺设计及计算 5

 2.1  工艺路线的选择比较 5

 2.2  工艺流程简述 5

 2.3  物料衡算 6

2.3.1  反应器物料衡算 6

 2.3.2  棕榈腈精馏塔物料衡算 7

 2.3.2  氨水分离物料衡算 8

 2.4  热量衡算 9

 2.4.1  预料预处理热量衡算 9

 2.4.2  反应釜热量衡算 10

 2.4.3  反应釜顶部冷凝器热量衡 11

 2.4.4  棕榈腈精馏塔热量衡算 11

 2.4.5  氨气回收精馏塔热量衡算 13

 2.5  Aspen流程模拟 14

 2.5.1  Aspen全流程模拟 14

 2.5.2  反应釜的模拟 14

 2.5.4  氨水分离模拟的结果 16

 2.5.4  全流程模拟的结果 16

第3章  设备选型 17

 3.1  釜式反应器的详细计算 17

 3.1.1  确定筒体内径 17

 3.1.2  确定筒体的直径和高度 17

 3.1.3  封头几何尺寸计算 18

 3.1.4  夹套几何尺寸计算 18

 3.1.5 筒体夹套及封头厚度计算 18

 3.1.6  支座的选用 19

 3.1.6  搅拌釜搅拌轴的设计 19

 3.1.7  搅拌釜搅拌轴的轴封装置设计 20

 3.1.8  挡板的设计 21

 3.1.9  电机的选用 21

 3.1.10  减速器的选用 21

 3.1.11  联轴器的选用 22

 3.1.12  法兰的选用 22

 3.1.13  底盖的选用 23

 3.1.14  反应釜的支架 24

 3.1.15  反应釜的视镜 24

 3.1.16  反应釜接孔 25

 3.2  其他设备的计算 26

 3.2.1  熔化釜的计算 26

 3.2.2  催化剂过滤器计算 26

 3.2.3  换热器的选型 26

 3.2.4  塔设备的计算 29

 3.2.5  泵以及压缩机的选型 32

第4章 设备一览表 33

 4.1  设备一览表 33

 4.1.1  主设备一览表 33

 4.1.2  泵设备一览表 33

 4.1.3  换热器设备一览表 33

第5章 车间布置 35

 5.1  布置理念 35

 5.2  布置方案 35

第6章 自动控制 37

 6.1  熔酸槽自动控制 37

 6.2  釜顶冷凝器的控制 37

 6.3  回流罐的液位控制 38

 6.4  精馏塔的压力控制 38

第7章 安全与环境保护 40

 7.1  主要污染源 40

 7.1.1  废气污染 40

 7.1.2  噪声污染 40

 7.1.3  废水污染 40

 7.1.3  固体废弃物 40

 7.2  安全与防护 40

第8章  公用工程 42

 8.1  给水工程 42

 8.2  供电工程 42

 8.3  供热工程 42

结束语 43

参考文献 44

致谢 46
