Q771-枕型袋包装液体立式包装机设计 下载积分：100　资料编号： Q771

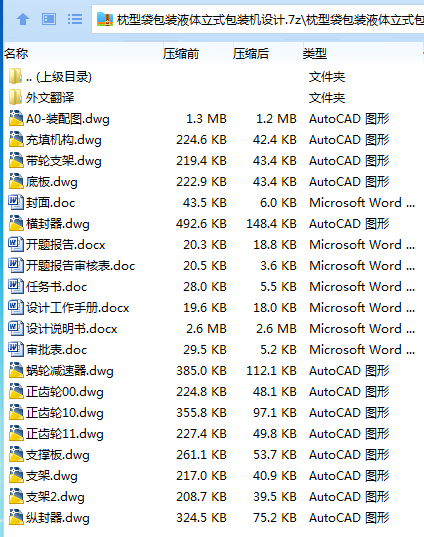

作品包括:

Word版说明书1份，共43页，约17000字

任务书一份

开题报告一份

外文翻译一份

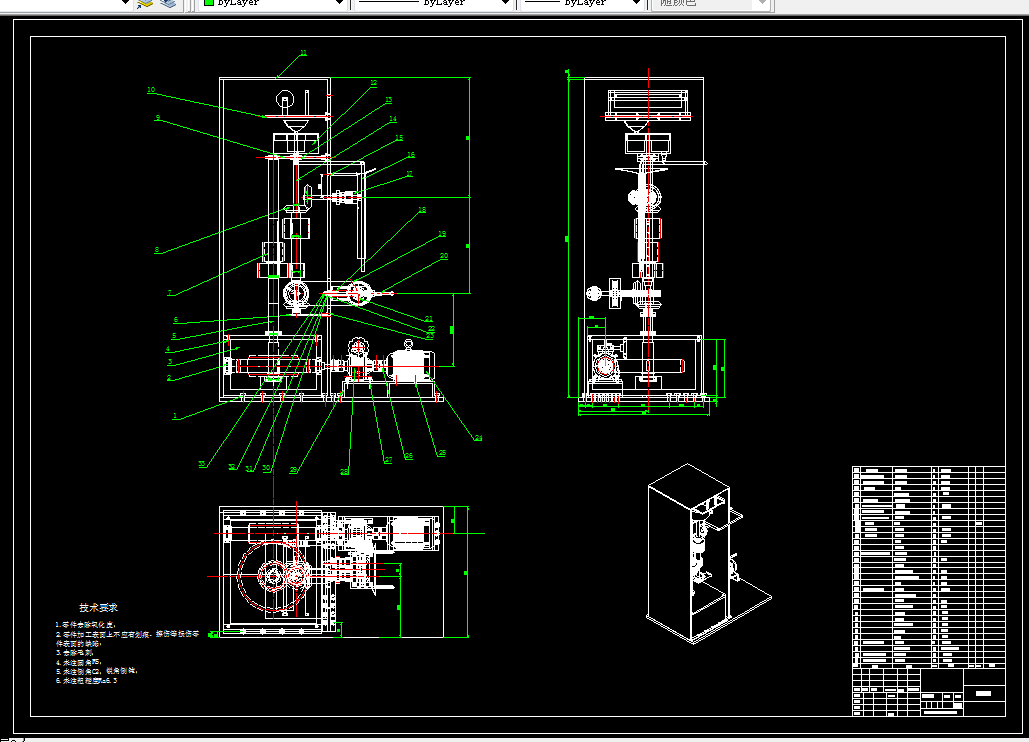

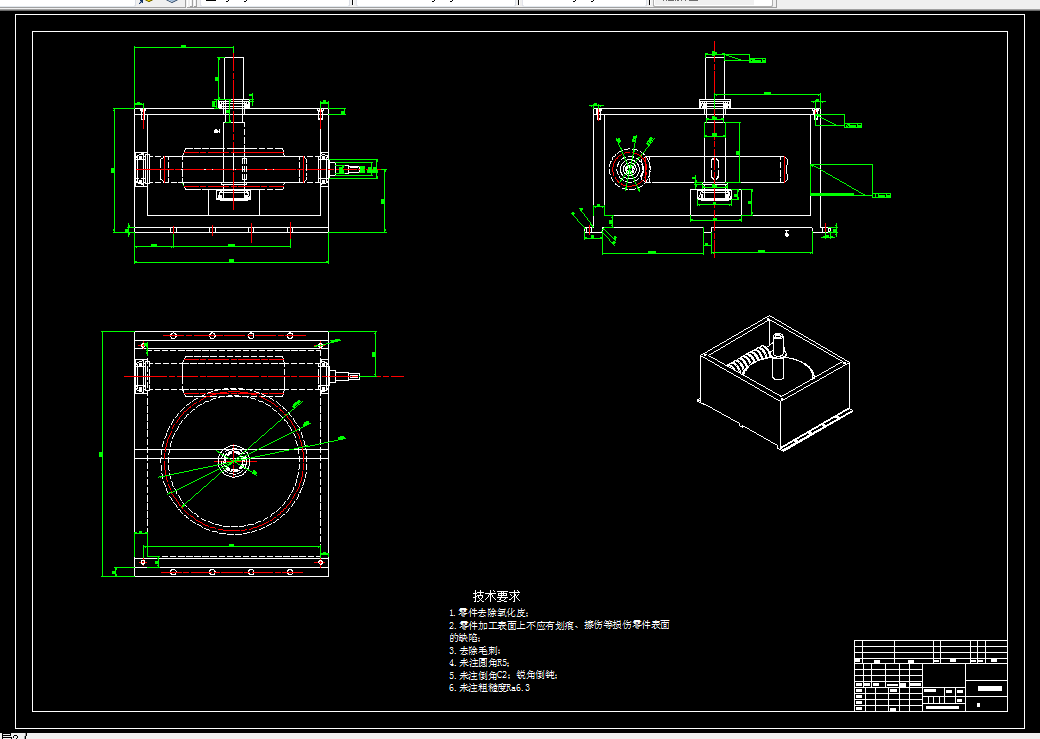

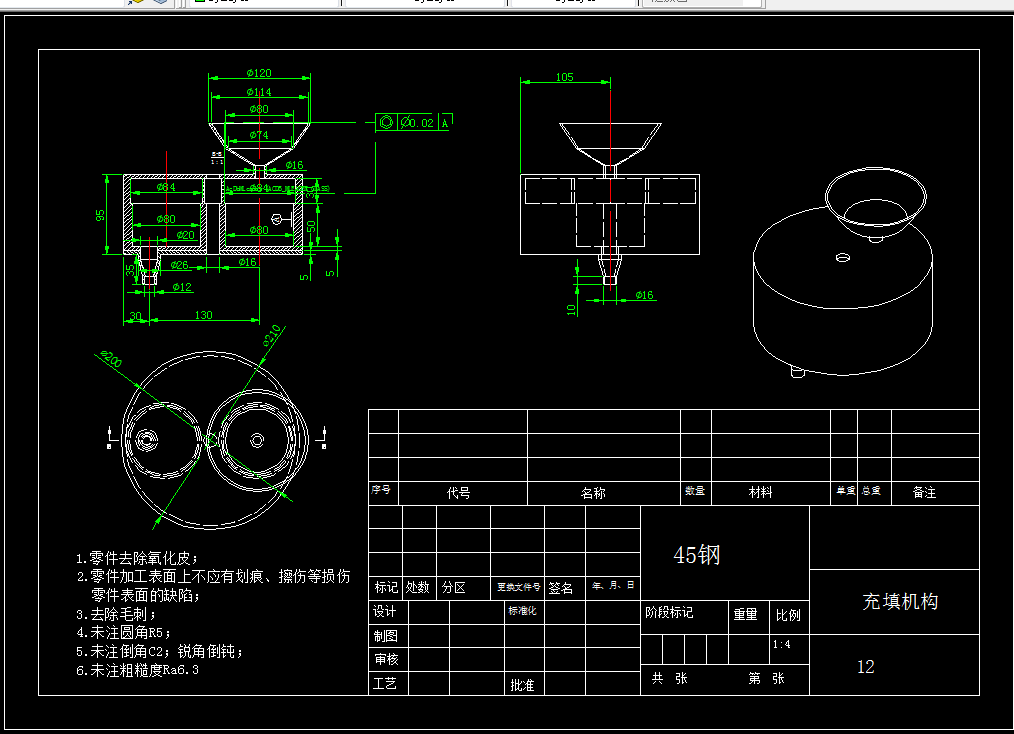

CAD版本图纸，共13张

摘   要

包装需要完成容器的成型，充填，封口这一系列动作，整体综合起来就是包装机。在当今时代中要说运用最多的当属立式袋包装机，它也是全世界批发量的魁首，它的工作原理是供料管道在成型器的里面，因为它是立起来的这样可以实现成型和填充的快速性。这个包装机看似简单其实它包含了很多零部件，有需要控制填入量的计量部件，有控制袋成型的成型部件，还有需要对袋进行封装的横、纵封装部件和让薄膜运动的机构，最主要的是整个系统的传动机构，它是实现整个包装机运转的关键。那么我的课题是枕型袋包装形式的液体立式包装机，对于上述各种部件这有详细的选用条件，根据任务书我要选三角板成型器。然后其他的部件则是根据资料来选的比如说有无极调速装置，蜗轮减速器，双联滑移齿轮，将所有的部件结合起来实现对包装机的设计使其最后的参数符合设计要求。

关键词：

包装机，滑移齿轮，蜗轮减速器，成型机构，横、纵封部件，薄膜牵拉部件，无极减速装置，计量部件

目    录

引言 1

1、包装机械概述: 5

1.1包装机械的发展动向 5

1.2充填机 10

1.2.1容量式充填机 12

1.3封口机 15

1.3.1热压封口机 15

2、设计方案及其计算

   2.1枕型袋成型器设计 17

2.2薄膜牵拉机构设计 19

2.3总体结构图 20

2.4热频加热横封器 21

2.5无极调速装置 22

2.6数据计算 23

2.6.1主轴转速计算: 24

2.6.2选择电动机: 26

2.6.3蜗轮减速器的设计: 27

2.6.4锥齿轮计算 30

2.6.5齿型带设计: 33

2.6.6 双联滑移齿轮设计 34

2.6.7凸轮设计和键的校核 37

致谢 39

参考文献 40
