Q779-石油精密深孔钻防震装置设计 下载积分:50 资料编号: Q779

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: Q779
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

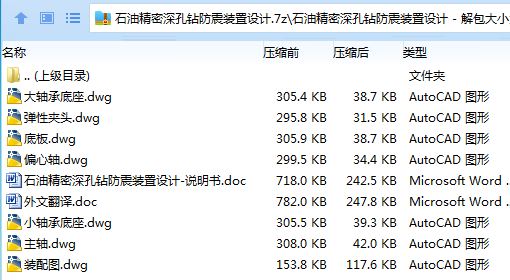

作品包括:

Word版说明书1份,共29页,约8500字

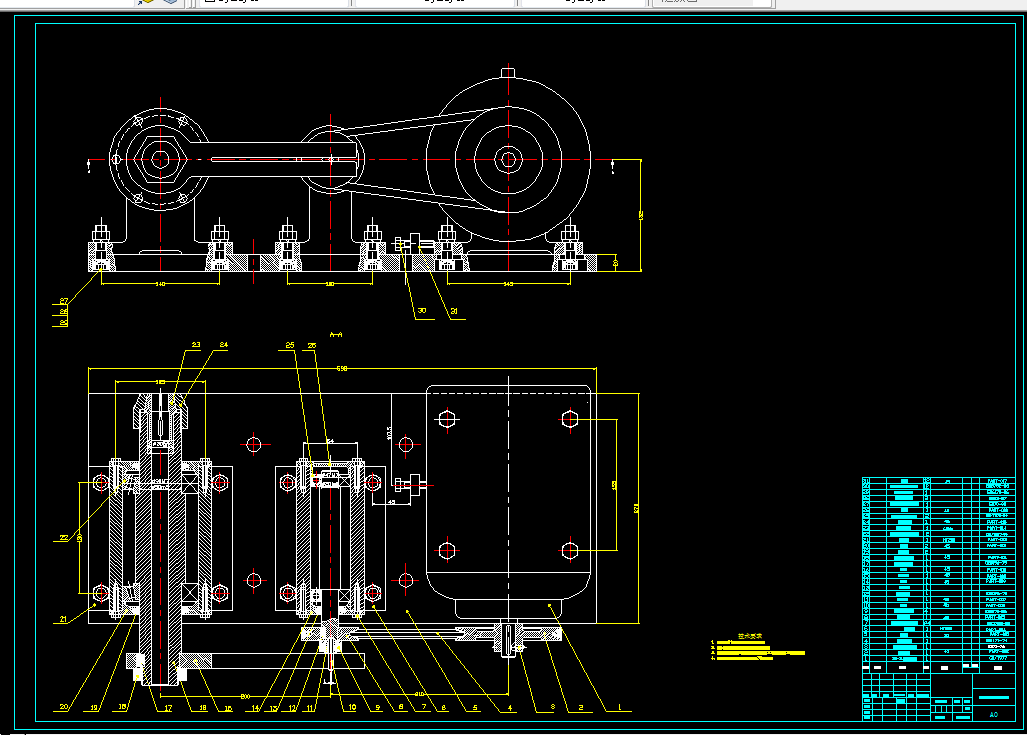

CAD版本图纸,共7张


摘  要

   振动钻削是振动切削的一个分支,它与普通钻削的区别在于钻孔过程中通过振动装置使钻头与工件之间产生可控的相对运动。振动方式主要有三种,即轴向振动(振动方向与钻头轴线方向相同)、扭转振动(振动方向与钻头旋转方向相同)和复合振动(轴向振动与扭转振动迭加)。其中,轴向振动易于实现,工艺效果良好,在振动钻削中占主导地位。振动的激励方式主要有超声波振动、机械振动、液压振动和电磁振动。其中,超声波振动的频率通常在16kHz以上,所以也称为高频振动钻削;其它三种振动方式的频率一般为几百赫兹,故称为低频振动钻削。振动钻削改变了传统钻削的切削机理。在振动钻削过程中,当主切削刃与工件不分离(不分离型振动钻削)时,切削速度、切削方向等参数产生周期性变化;当主切削刃与工件时切时离(分离型振动钻削)时,切削过程变成脉冲式的断续切削。当振动参数(振动频率和振幅)、进给量、主轴转速等选择合理时,可明显提高钻入定位精度及孔的尺寸精度、圆度和表面质量,减小出口毛刺,降低切削力和切削温度,延长钻头寿命。振动钻削良好的工艺效果已引起国内外研究者的普遍关注。

关键词:振动钻削;电机;带传动;偏心轴;主轴

目 录

1   绪 论 1

1.1  振动钻削技术的发展历史 2

1.2  振动钻削的机理 1

2   装置设计 4

2.1  装置总体方案 4

2.2  电机的选择 6

2.3  带传动设计 8

2.4  偏心轴及其附件设计 12

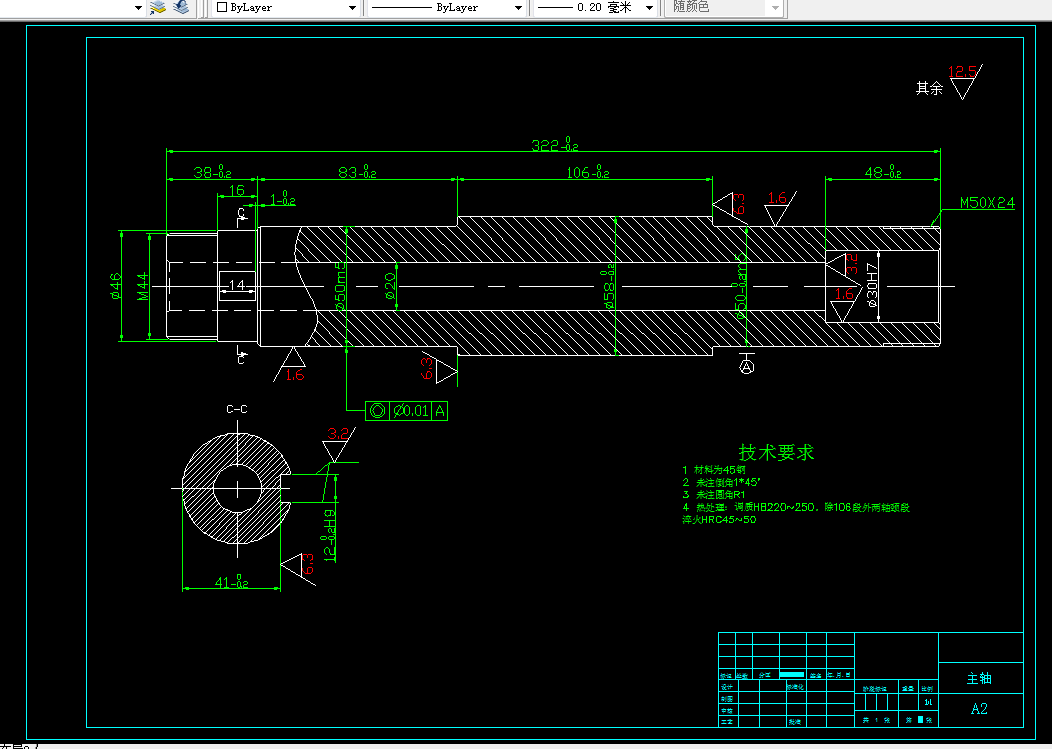

2.5  主轴及其附件设计 18

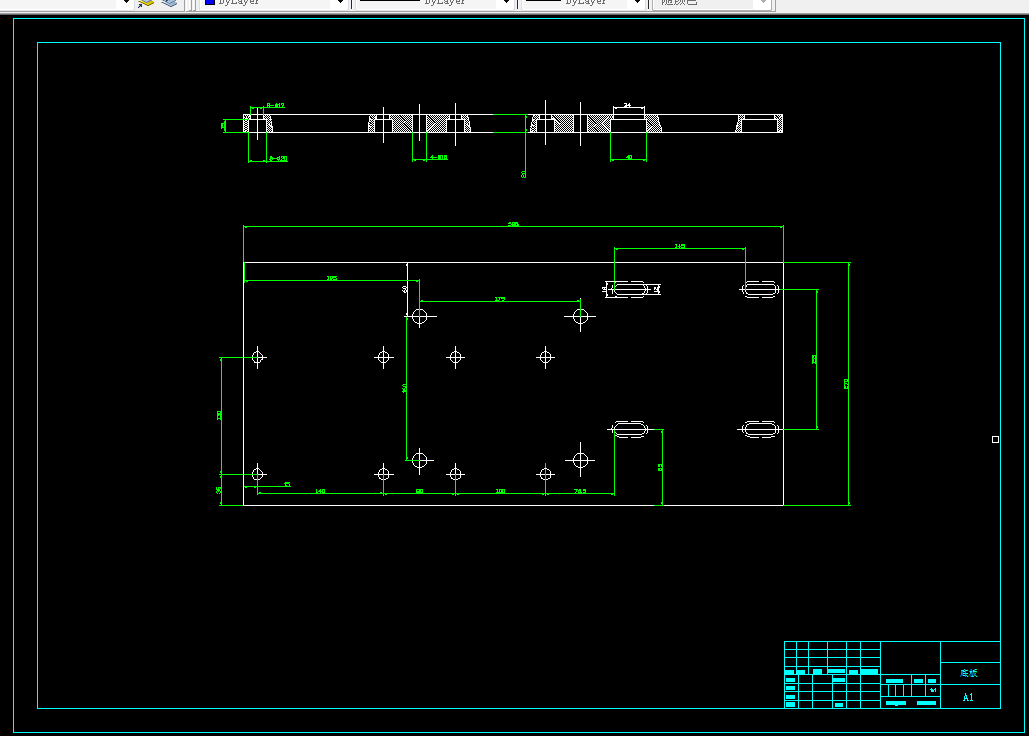

2.6  底板设计 23

参考文献 24

致  谢 25
