Q784-节能燃气全自动可倾式夹层炉的研究与设计【含SW三维图】 下载积分：50　资料编号： Q784

作品包括:

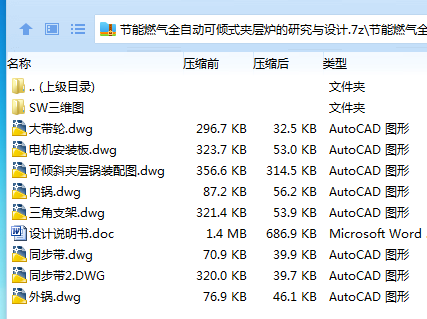

Word版说明书1份，共34页，约6800字

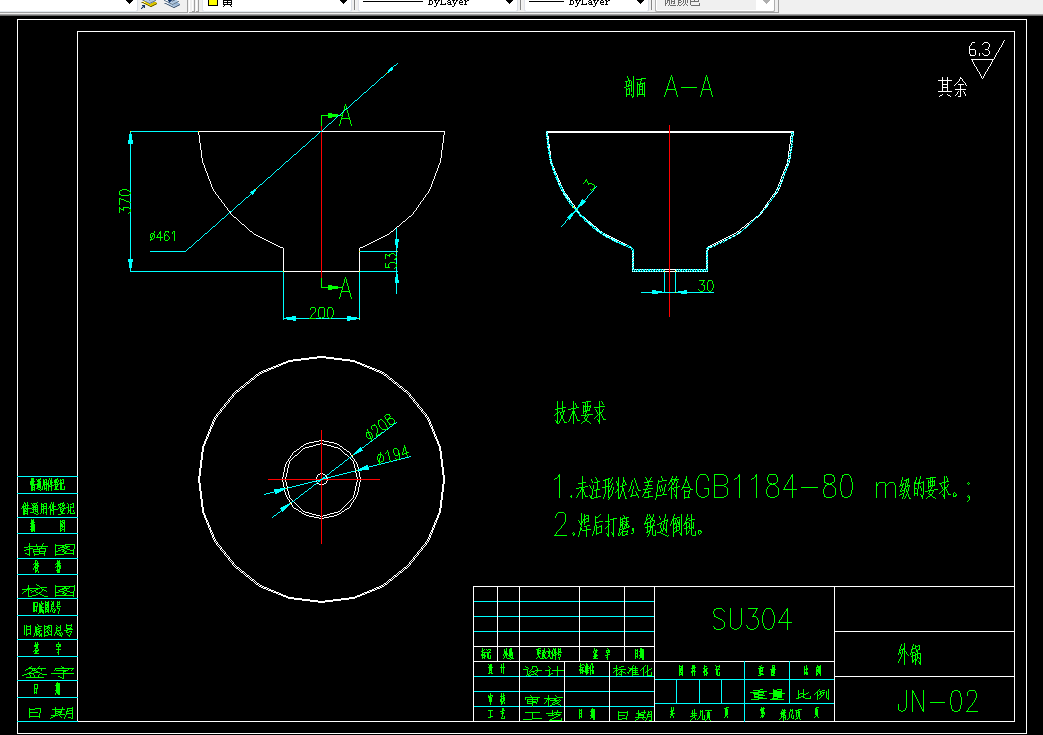

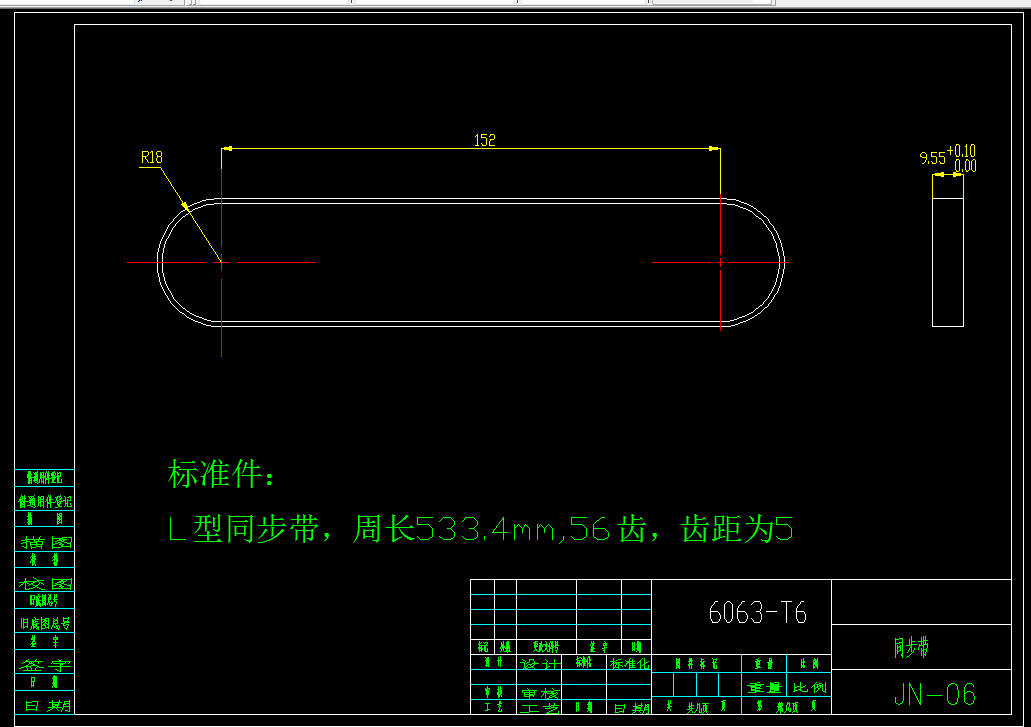

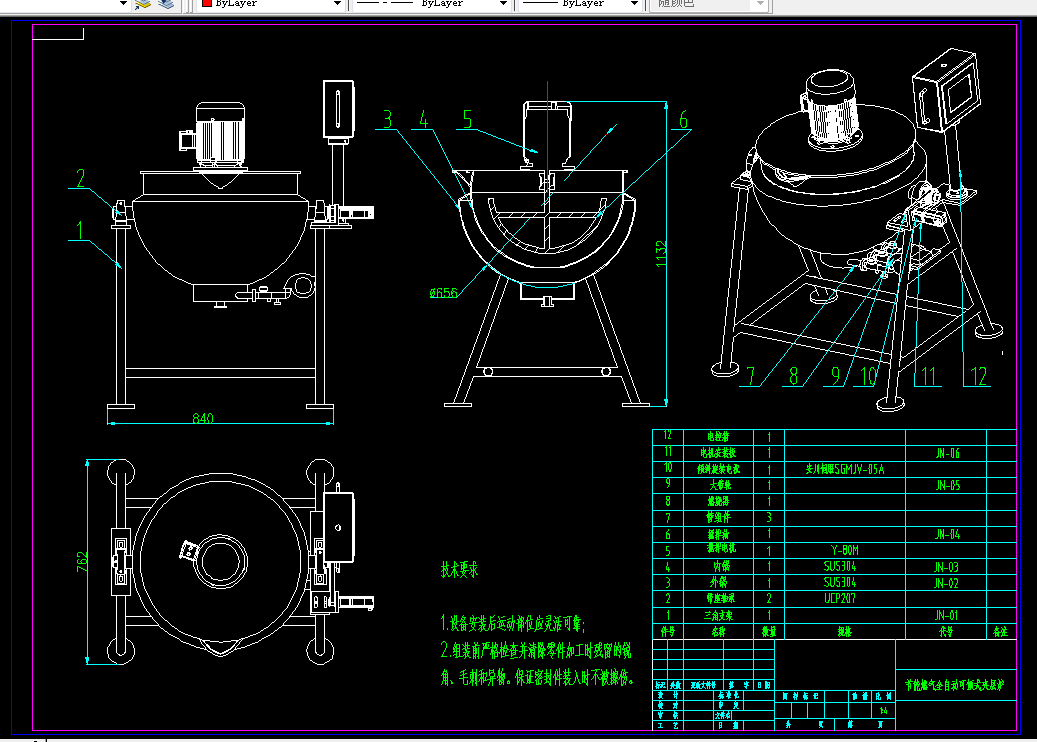

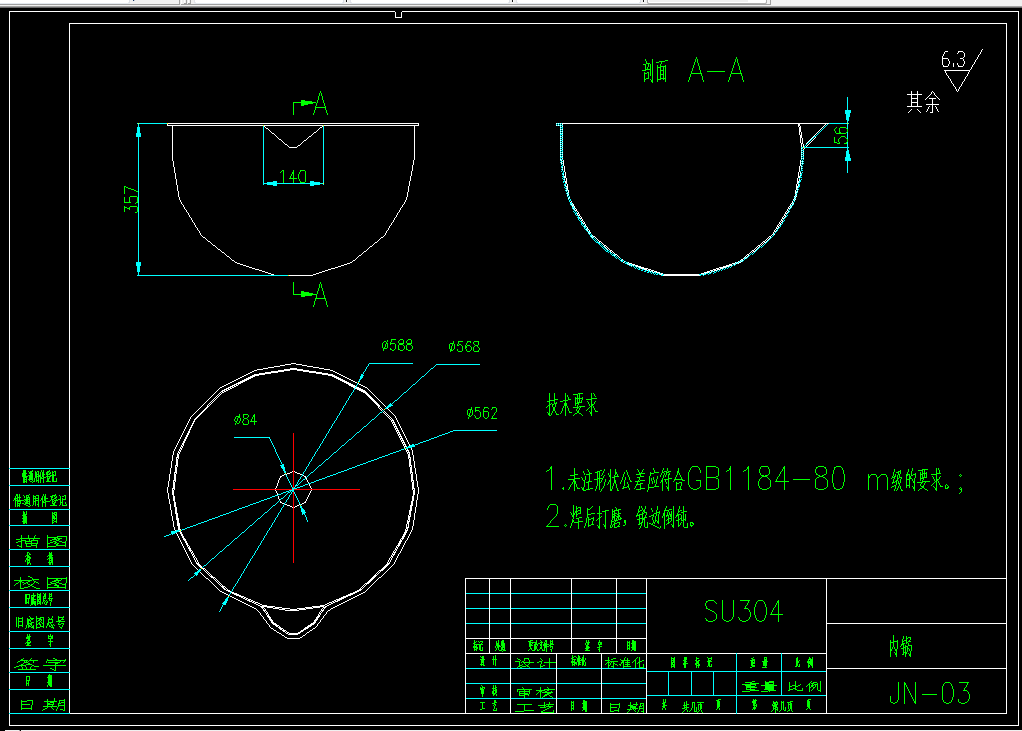

CAD版本图纸，共8张

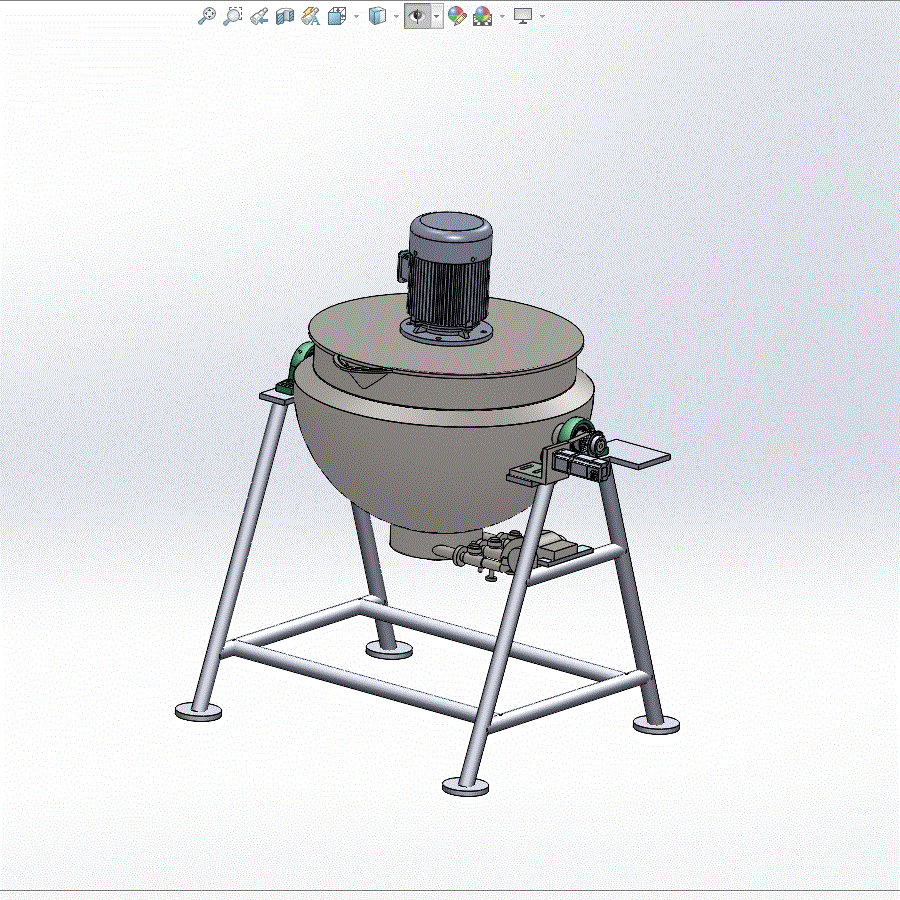

SW三维图一套

摘    要

    夹层锅作为食品加工机械中的重要加工机械之一，如何更好的用之提高食品加工的质量，缩短食品加工的时间，改善劳动条件是食品机械行业重点研究的项目之一。对食品进行预煮加工的机械有很多，目前最简单最适用的方式是使用夹层锅对食品进行预煮加工。夹层锅作为对食品进行预煮加工的工具，已成为各个食品厂，餐饮行业加工食品必选的食品加工机械。本文就最常用的可倾式夹层锅的具体设计和制造工艺进行了研究。

    首先，根据可倾式夹层锅的造型特点，对夹层锅的结构和组成进行分析，提出了可倾式夹层锅设计的设计方案，包括支架、轴、锅体、滑动轴承、蜗轮蜗杆、手轮、键、螺栓、锅体隔热层九个部分的设计。以原始的可倾斜式夹层锅的相关参数为依据，对夹层锅进行设计。

    然后，通过对机械设计，机械制造技术基础课程的学习和实践，结合已经学过的材料力学，理论力学，工程材料课程的基础对夹层锅的各部件进行力学分析，强度校核，材料的选择以及加工工艺进行综合的分析和设计。最终完成夹层锅的整体设计。可倾式夹层锅锅体选用不锈钢SUS304L,SUS304相当于国内的0Cr18Ni9，常采用固溶处理。304相当于国内的0Cr18Ni9，在焊接后多用固溶处理，1100，快速冷却加热到1050,保温一段时间再快速水冷，现场一般不作固溶处理。硬度HB187，奥氏体基本钢种，用途最为广泛，耐腐蚀耐热性优良。

关键词：可倾式夹层锅 锅体 不锈钢
