Q794-秸秆压块机设计 下载积分：50　资料编号： Q794

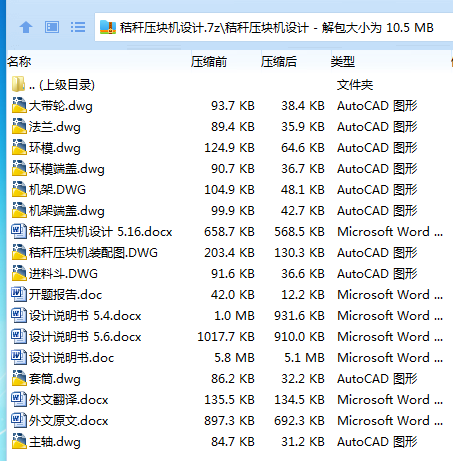

作品包括:

Word版说明书1份，共30页，约10000字

开题报告一份

外文翻译一份

CAD版本图纸，共10张

摘 要

秸秆压块技术是随着时代发展而来的，是适应于农业发展的，这种技术将秸秆这种废弃的资源进行有利的整合以及再回收的利用，将秸秆这种被闲置的资源进行致密压紧处理过程之后，形成块状的产品之后能够更好的储存方便，这种新技术也越来越受到人们的欢迎，也受到科技人员更多的重视。

本研究重点在于对压块机的主要机器设备进行构造研究和一些重要的设计文件说明,主要探讨的研究对象是环模的秸秆压块机,通过对环模的内径和外径等诸多要素的研究与整合,以便制定出较为合理的设计规格和某些必需的参数条件。

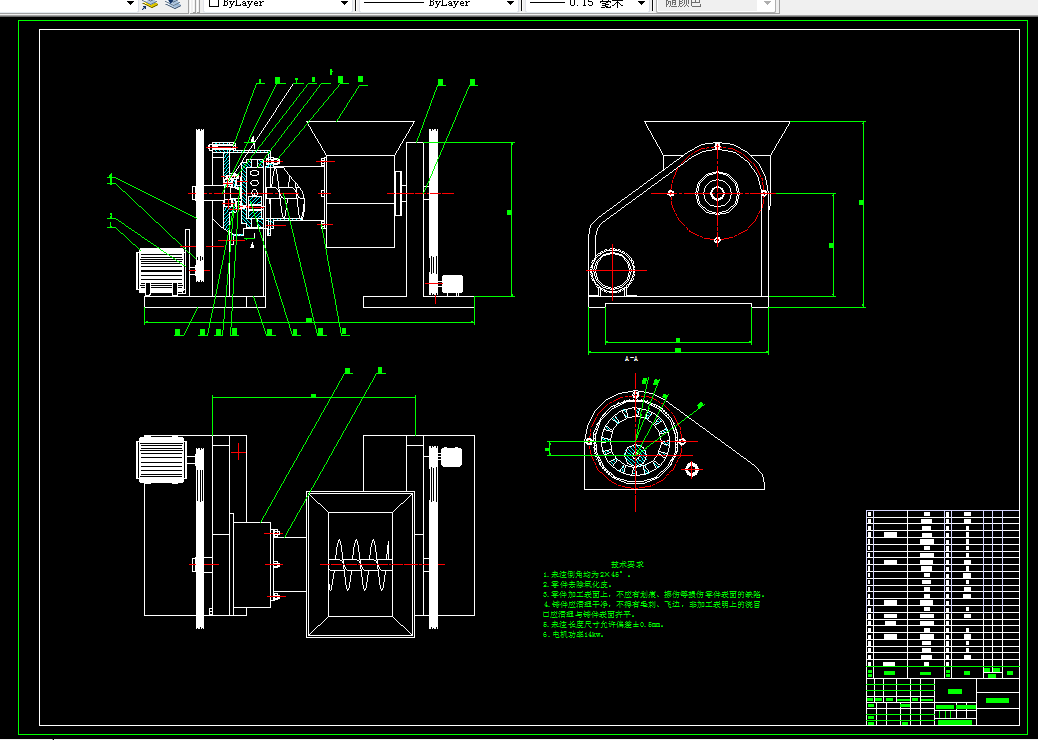

再者利用CAD绘制程序,对所设计的产品在完成二维的基本结构之后,再进行总体的组装,而与此同时,在这个前提下为了增加给料的功能,所采用的就是组合式的输送杆和进料设备。

最后从现实生活中的实际生产情况来说，将整体的尺寸进行合理的优化并最终确定一些必要的设计要求参数，使秸秆压块机设备能够运转工作的更高效更能使利益最大化。

说明书从分析秸秆压块机的历年来的发展过程以及各自的优缺点入手，进而着重对内部结构进行一定的剖析来最终确定设计方案，得出最终的设计图纸。

关键词： 秸秆资源，机械设计结构，压块机器，环模结构

目  录

摘　要 I

ABSTRACT II

第1章　绪  论 1

1.1 论文研究主要内容 1

1.2 国内外现状 2

第2章　总体方案设计 3

2.1 秸秆压块机的类型分析 3

2.2 传动机构的分析 3

2.3 压辊机构的分析 4

2.4 总体方案确定 7

2.5 主电机功率P的选择 5

2.6 环模结构的分析与计算 6

2.6.1 压辊和环模的受力分析 6

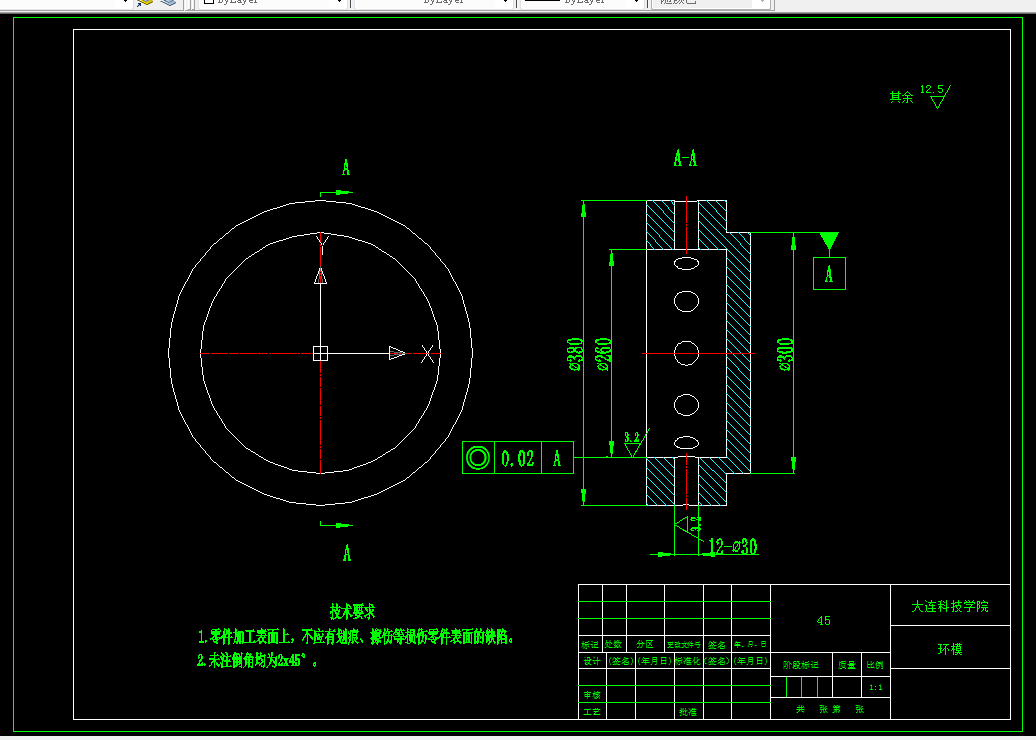

2.6.2 确定环模的内径，外径，宽度和孔数 6

2.6.3 压辊直径的计算 7

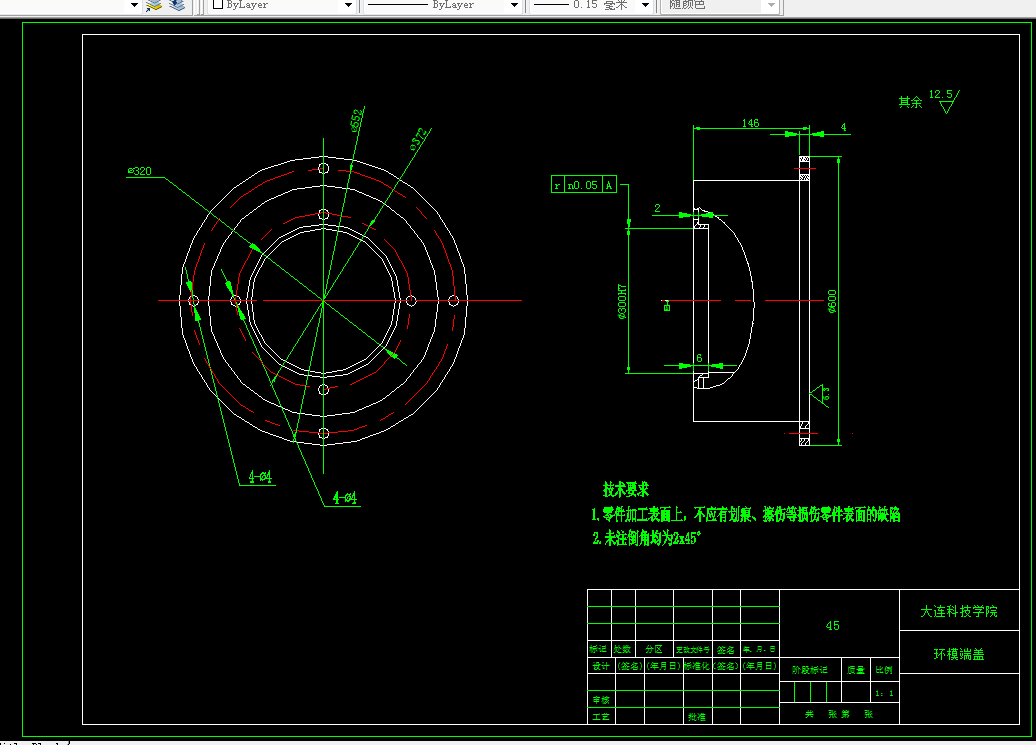

2.6.4 环模的成型构造 8

2.6.5 环模的单位功率面积 8

第3章 传动机构设计 9

3.1 传动比计算 9

3.1.1 计算功率的确定 9

3.1.2 带轮的直径计算以及验算带的速度 9

3.1.3 带的根数的确定 10

3.2 主轴的设计计算 11

第4章　喂料机构及机架的设计与计算 16

4.1 螺旋式输送料机构的设计与计算 16

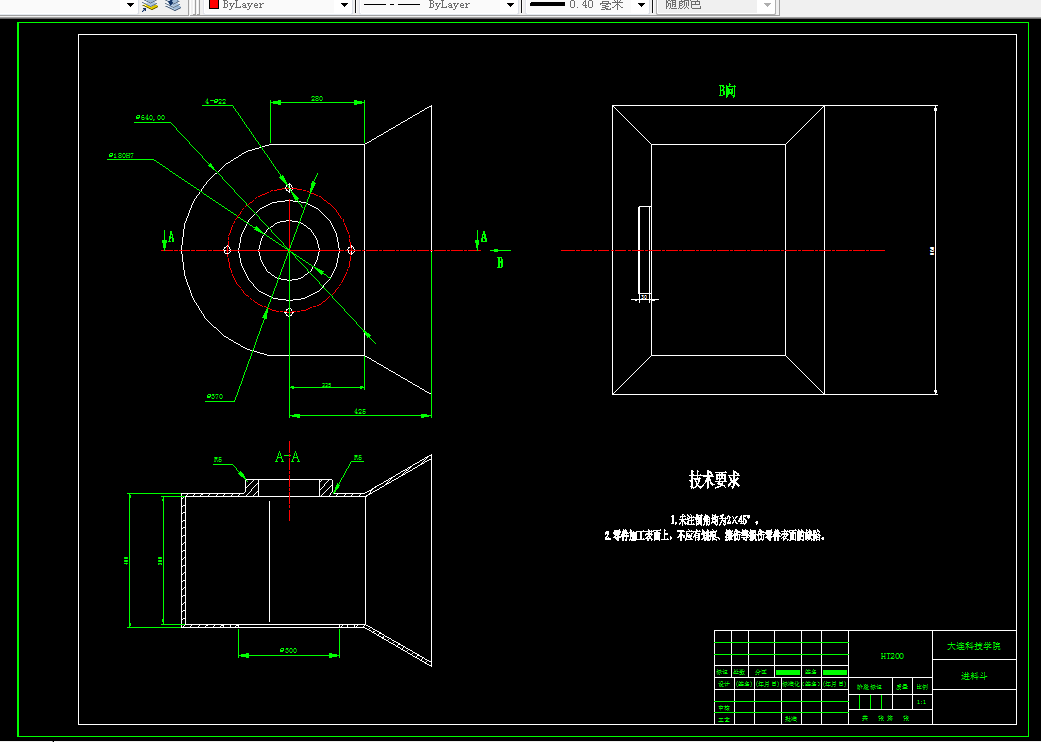

4.2 进料料斗设计 17

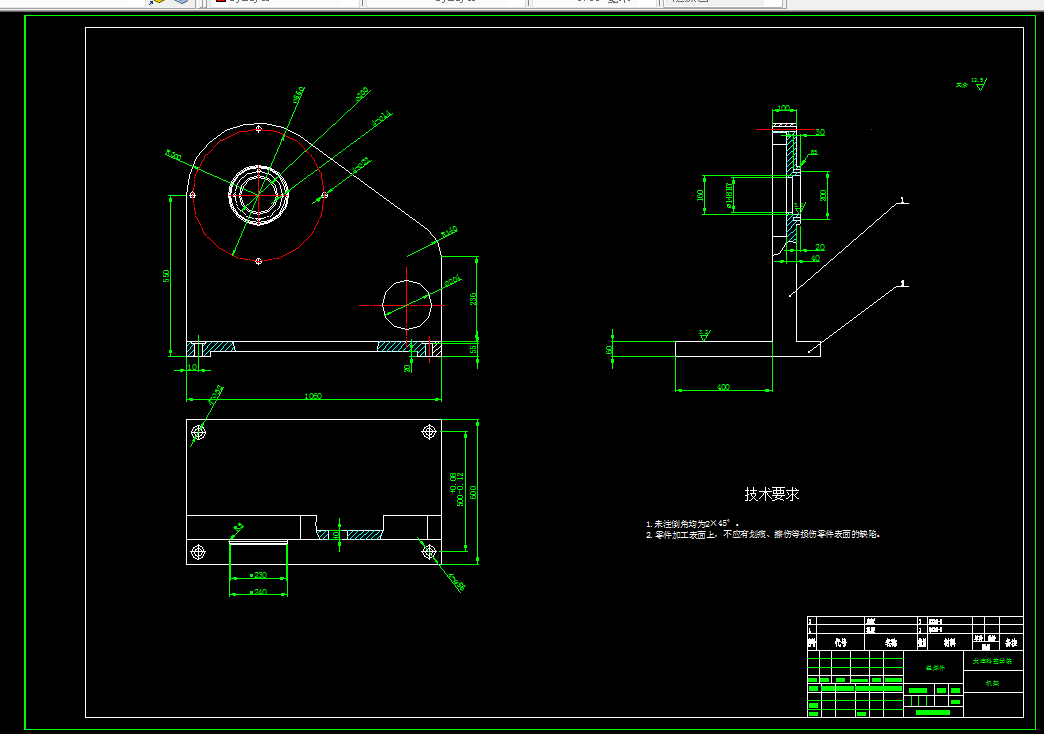

4.3 机架设计 17

第5章　结　论 19

参考文献 20

致  谢 21
