作品描述

作品包括:

Word版说明书1份,共51页,约16000字

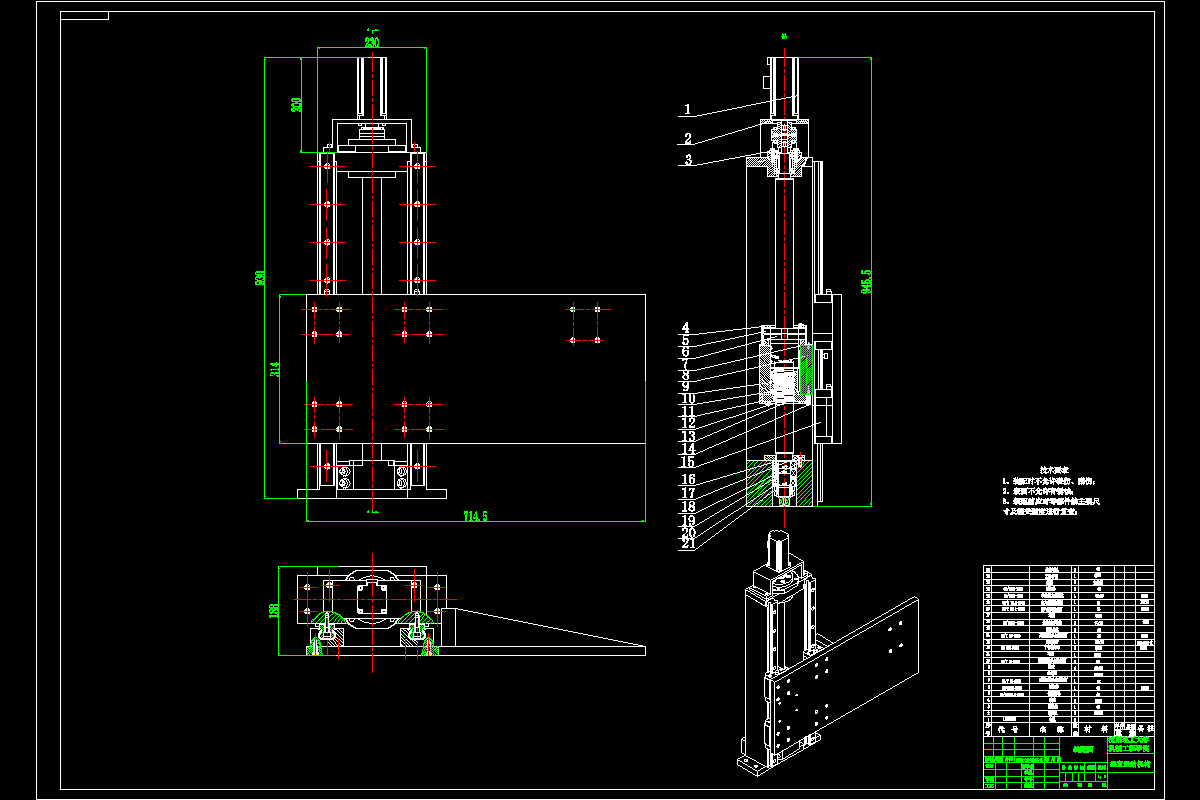

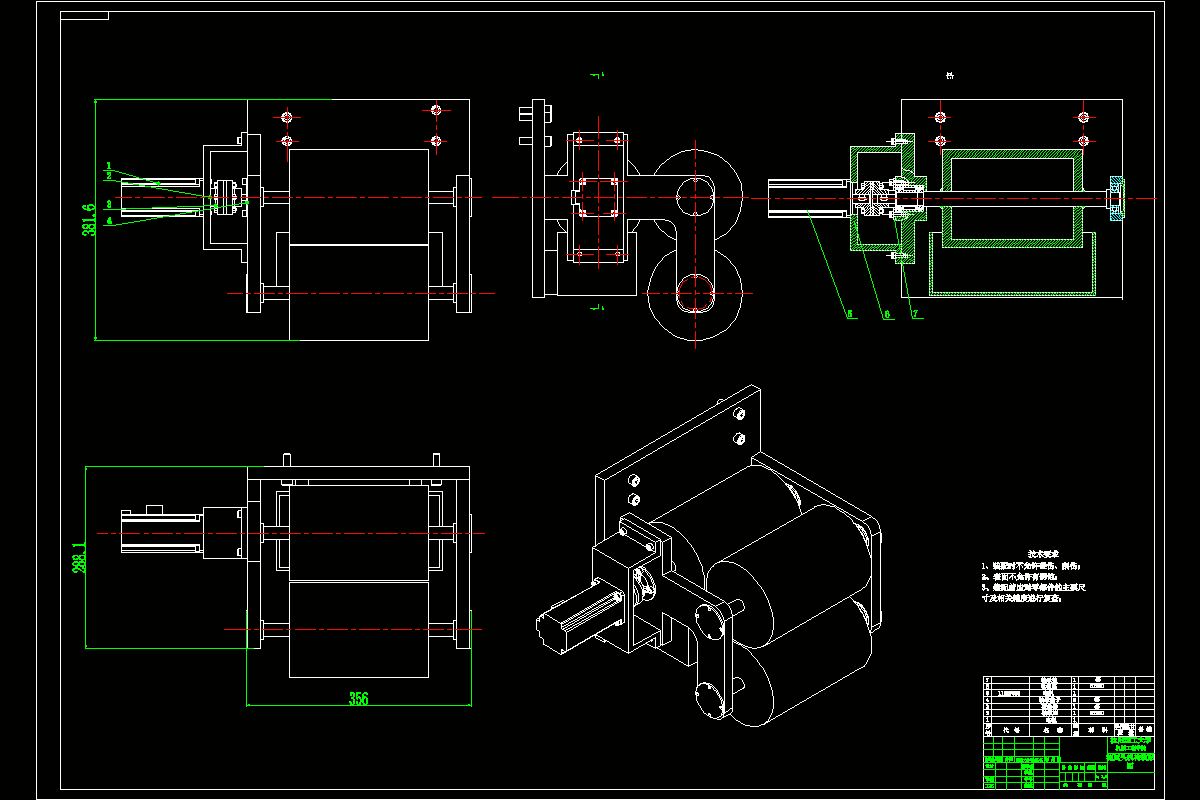

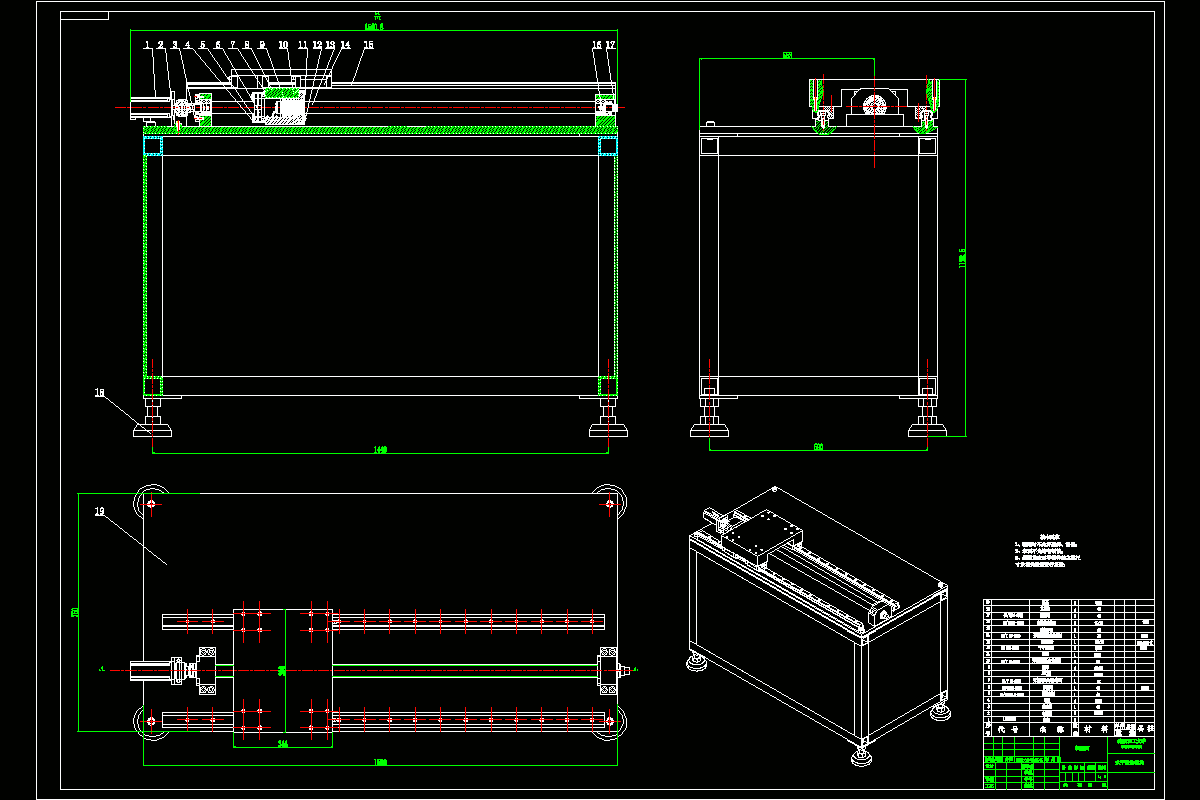

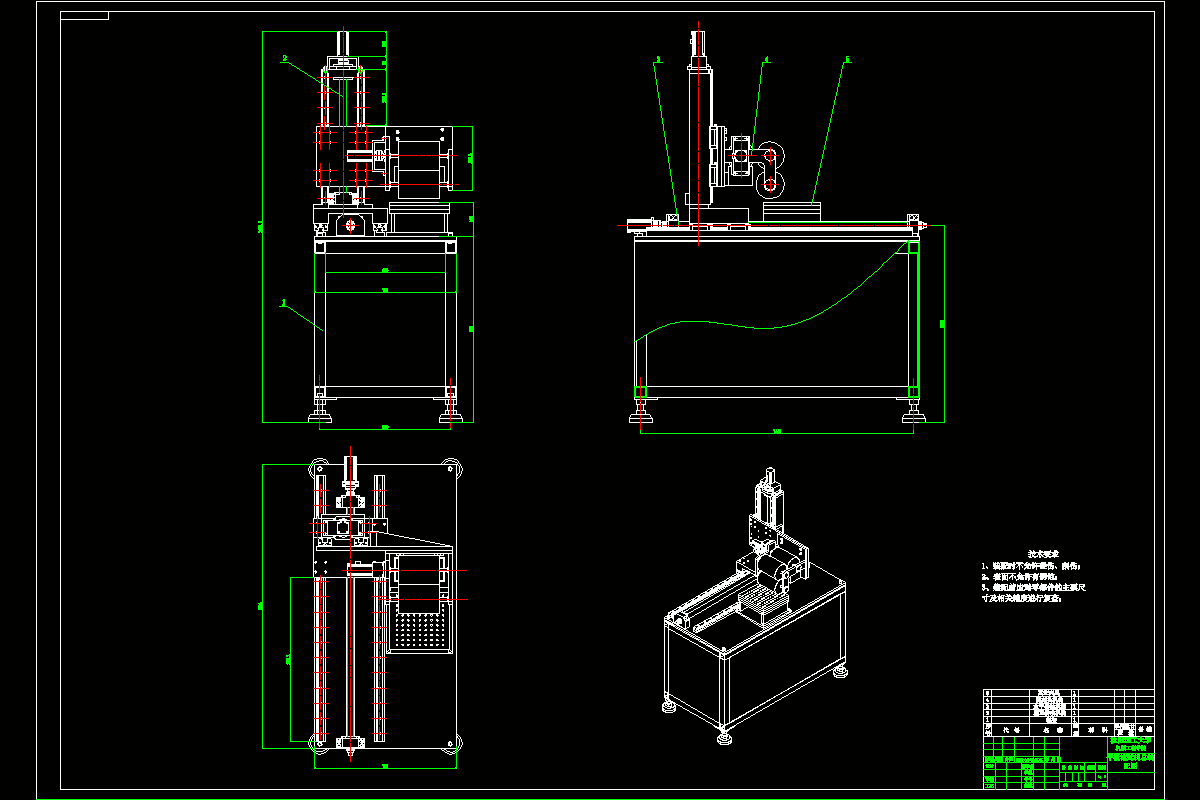

CAD版本图纸,共6张

UG三维图一套


摘   要

本次设计是对平板流延机的设计。在这里主要包括:水平方向丝杠传动系统的设计、竖直方向丝杠传动系统的设计、流延头传动设计、真空卡盘真空夹具的设计。这次设计对设计工作的基本技能的训练,提高了分析和解决工程技术问题的能力,并为进行一般机械的设计创造了一定条件。

整机结构主要由电动机产生动力通过联轴器将需要的动力传递到丝杆上,丝杆带动丝杆螺母,从而带动整机运动,设计流延机面积在300x300mm平板流延机。平板流延机更显示其优越性,有着广阔的发展前途。

本研究内容:

(1)平板流延机总体结构设计。

(2)平板流延机工作性能分析。

(3)电动机的选择。

(4)平板流延机的传动系统、执行部件设计。

(5)对设计零件进行设计计算分析和校核。

(6)绘制整机装配图及重要部件装配图和设计零件的零件图。

关键词:平板流延机,联轴器,滚珠丝杠

摘要II

Abstract III

目录IV

1绪论1

1.1流延机的历史及现状1

1.2我国流延机的特点2

1.3本课题研究的内容及方法2

1.3.1主要的研究内容2

1.3.2设计要求3

2总体方案机构设计4

2.1设计内容及要求4

2.2设计方案4

3水平方向进给机构结构及传动设计6

3.1滚珠丝杆副的设计6

3.2滚珠丝杠选择7

3.3滚珠丝杠支承选择9

3.4滚珠丝杠螺母副间隙消除和预紧10

3.5伺服电机选择11

3.6直线滚动导轨副的计算、选择18

4竖直方向进给传动系统的设计和计算21

4.1进给伺服系统的设计21

4.1.1对进给伺服系统的基本要求21

4.1.2进给伺服系统的设计要求21

4.1.3进给伺服系统的动态响应特性及伺服性能分析22

4.2竖直滚珠丝杠副计算与选择22

4.3竖直进给步进电机计算27

4.4导轨副的计算、选择30

4.5联轴器的选择32

5流延头机构设计33

5.1电机的选取33

5.2轴的设计35

5.3轴的校核36

5.4键的校核37

5.5轴承的校核38

6真空夹具设计40

6.1总体方案40

6.2设计过程41

结论44

致谢45

参考文献46
