JJ9601-1.6升汽油机机体设计【含SW三维图】 下载积分：200　资料编号： JJ9601

作品包括:

Word版说明书1份，共54页

开题报告一份

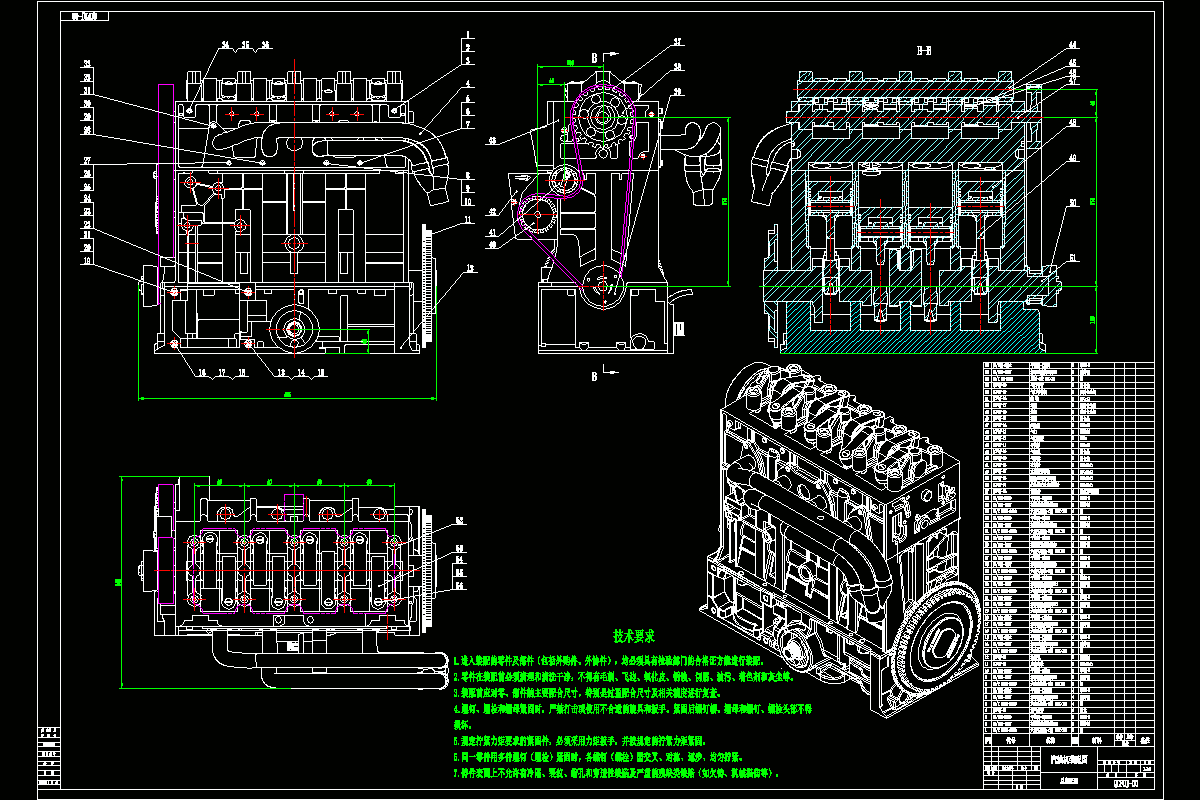

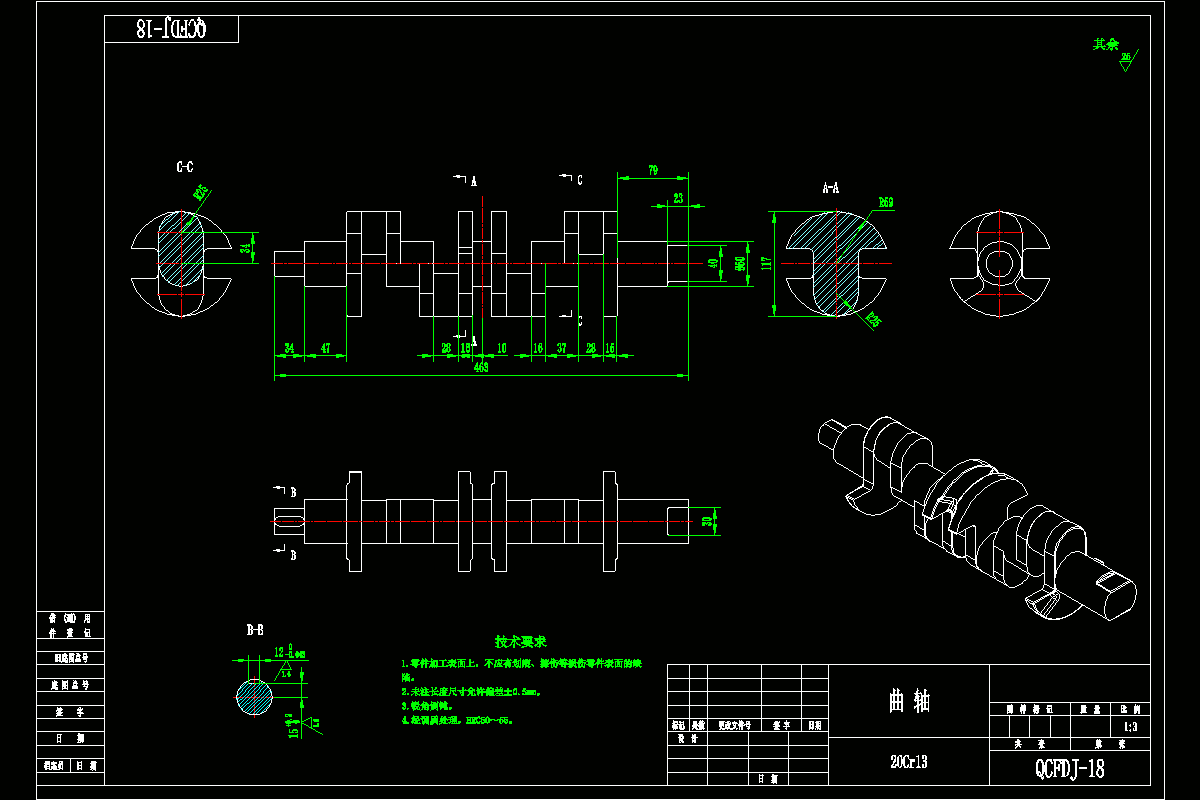

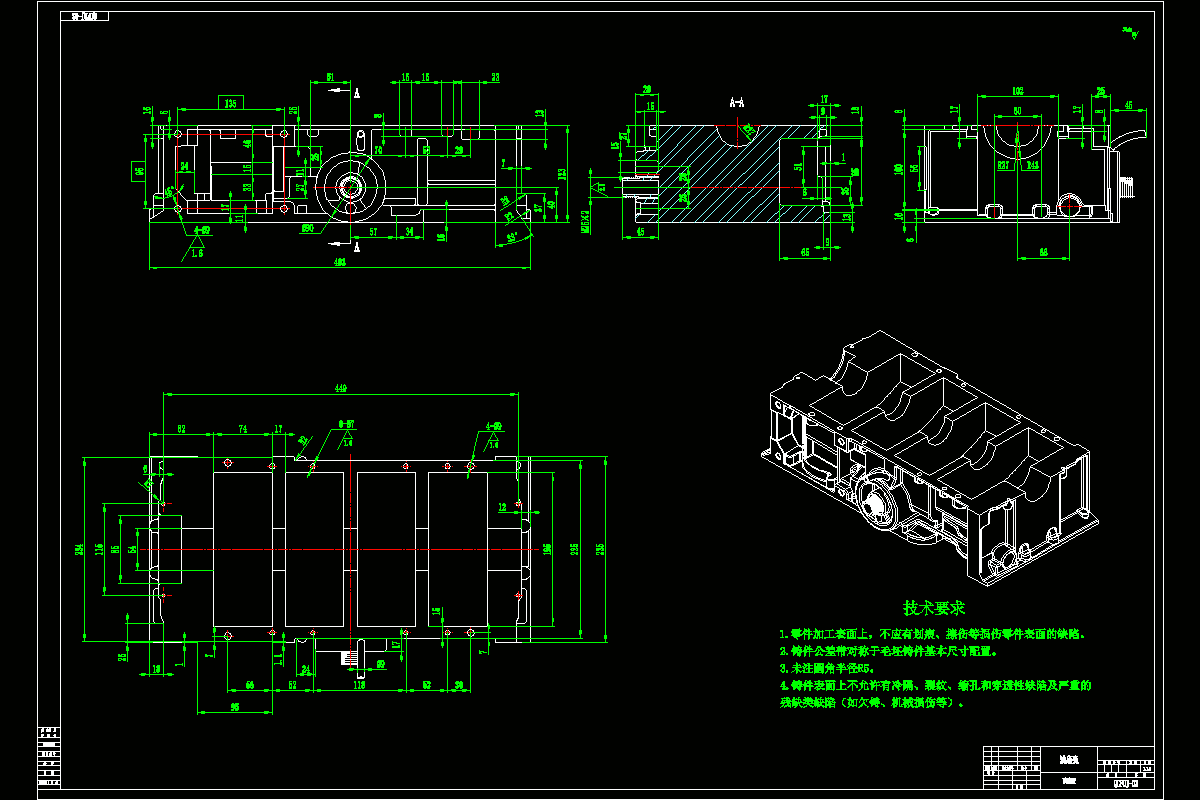

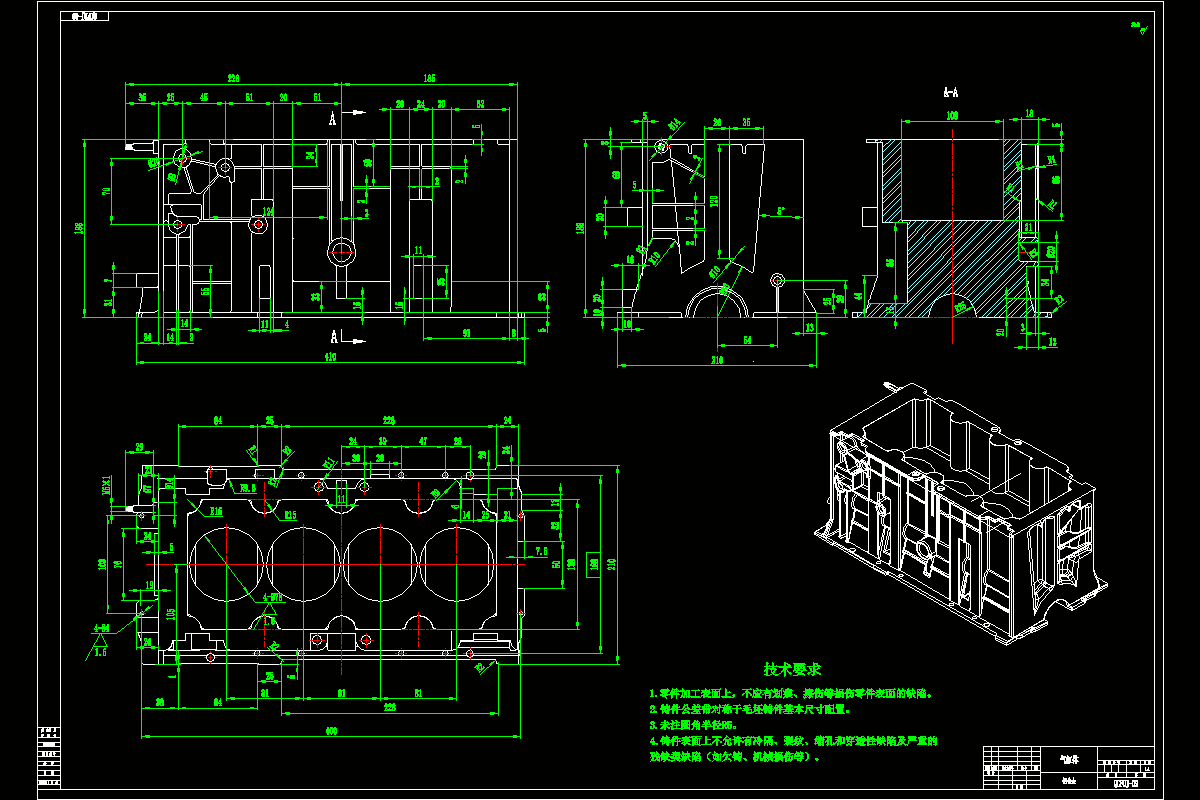

CAD版本图纸，共7张

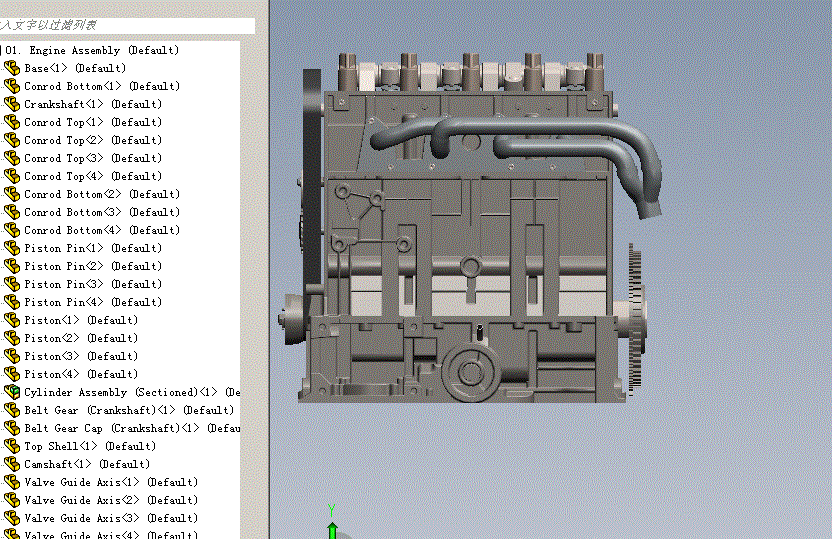

SW三维图一套

摘要

机体是构成发动机的骨架，是发动机各机构和各系统的安装基础，其内、外安装着发动机的所有主要零件和附件，承受各种载荷。因此，机体必须要有足够的强度和刚度。机体有汽缸体和汽缸盖组成。

气缸体是发动机各个机构和系统的装配基体，是发动机中最重要的一个部件。气缸体一般与上曲轴箱铸成一体。气缸体上部拍了出所有气缸，气缸周围的空腔相互连通构成水套。下半部分是用来支承曲轴的曲轴箱。

气缸体有直列、V形和水平对置三种形式，在汽车上常用直列和V形两种。气缸体下部的结构有一般式、龙门式、和隧道式三种形式风冷式气缸体和曲轴箱采用分体式结构，气缸体和曲轴箱分开铸造，然后再装配到一起。气缸体和气缸盖外表面铸有许多散热片来保证充分散热，缸体的材料一般用灰铸铁，为提高气缸的耐磨性，有时在铸铁中加入少量合金元素如镍、钼、铬、磷等。但是，实际上除了与活塞配合的气缸壁表面外，其他部分对耐磨性要求并不高。为了材料上的经济性，广泛采用缸体内镶入气缸套来形成气缸工作表面。这样，缸套可用耐磨性较好的合金铸铁或合金钢制造，以延长气缸使用寿命，而缸体可用价格较低的普通铸铁或铝合金材料制造。

气缸盖的主要作用是封闭气缸上部，与活塞顶部和气缸壁一起构成燃烧室。一般水冷式发动机气缸盖内铸有冷却水套，缸盖下端面与缸体上端面向所对应的水套是相通的，利用水的循环来冷却燃烧室壁等高温部分；发动机的气缸盖上应有进排气门座导管孔和进排气通道等。汽油机气缸盖还应有火花塞孔，而柴油机则设有安装喷油器的做孔。

关键词：机体，气缸体，气缸盖，燃烧室，

目录

1前言.............................................................................................................................1

2汽油机结构形式的设计.............................................................................................2

2.1汽缸数和气缸布置的选择..................................................................................2

2.2冷却方式..............................................................................................................4

2.3发动机主要结构参数..........................................................................................4

3热力学计算.................................................................................................................5

4动力学计算.................................................................................................................6

5运动学计算................................................................................................................9

6机体的设计...............................................................................................................10

6.1机体主要尺寸设计.............................................................................................10

6.1.1机体长度的确定........................................................................................10

6.1.2汽缸体尺寸的确定...................................................................................11

6.1.3气缸盖尺寸的确定....................................................................................11

6.2机体强度的计算................................................................................................11

6.2.1汽缸体强度的计算...................................................................................11

6.2.2汽缸盖的强度计算....................................................................................14

7活塞设计....................................................................................................................15

8活塞销的设计............................................................................................................19

9活塞环设计................................................................................................................21

10工作循环参数..........................................................................................................24

11小结..........................................................................................................................27

12参考文献..................................................................................................................28

13附表..........................................................................................................................46
