Q583-清洁船设计【含SW三维图】 下载积分：60　资料编号： Q583

作品包括:

作品包括:

Word版说明书1份，共36页，约12000字

外文翻译一份

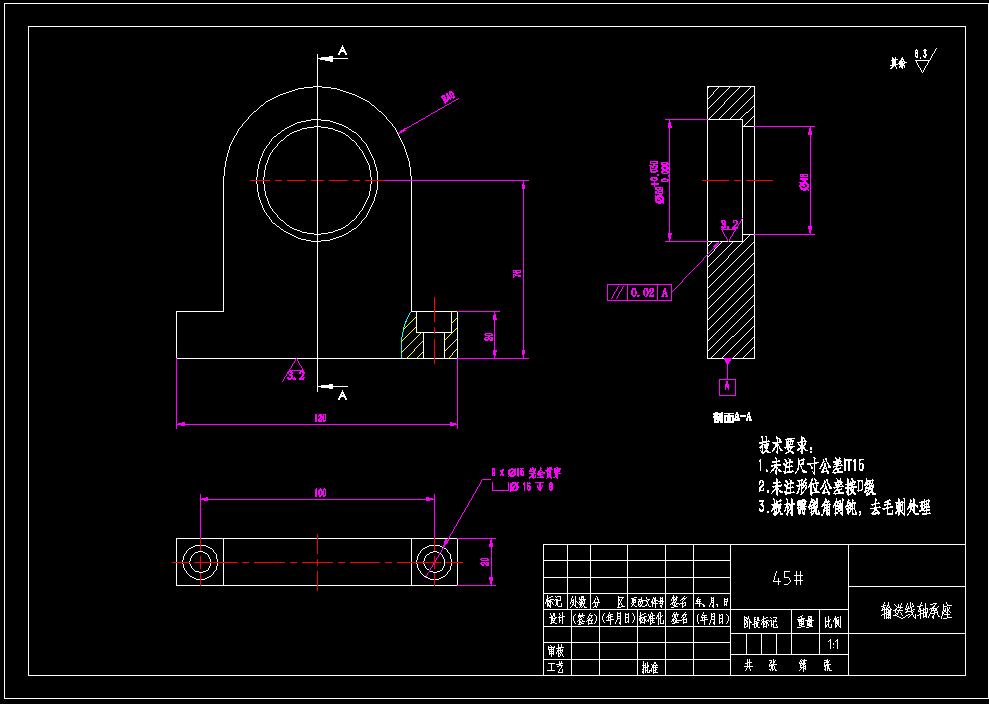

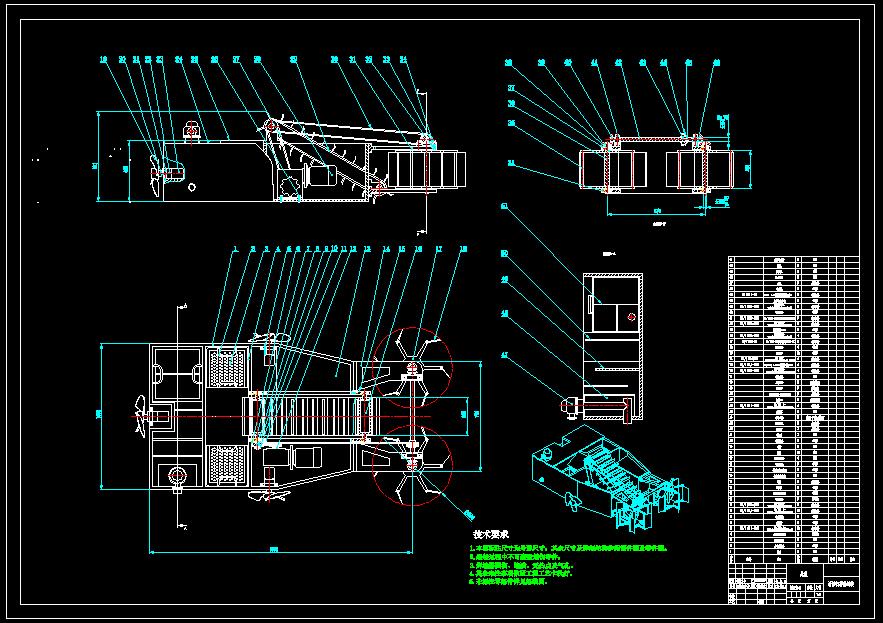

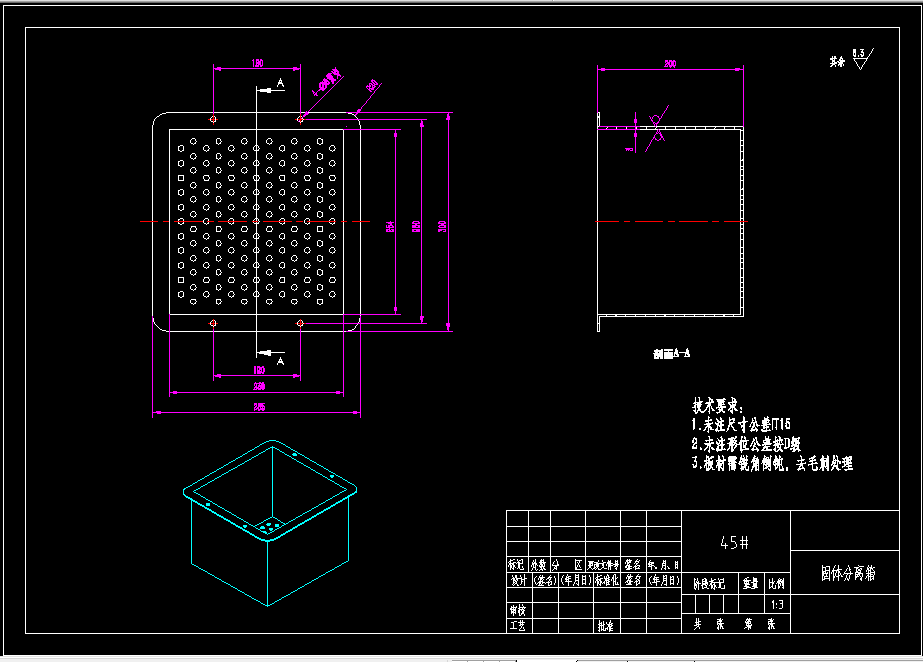

CAD版本图纸，共9张

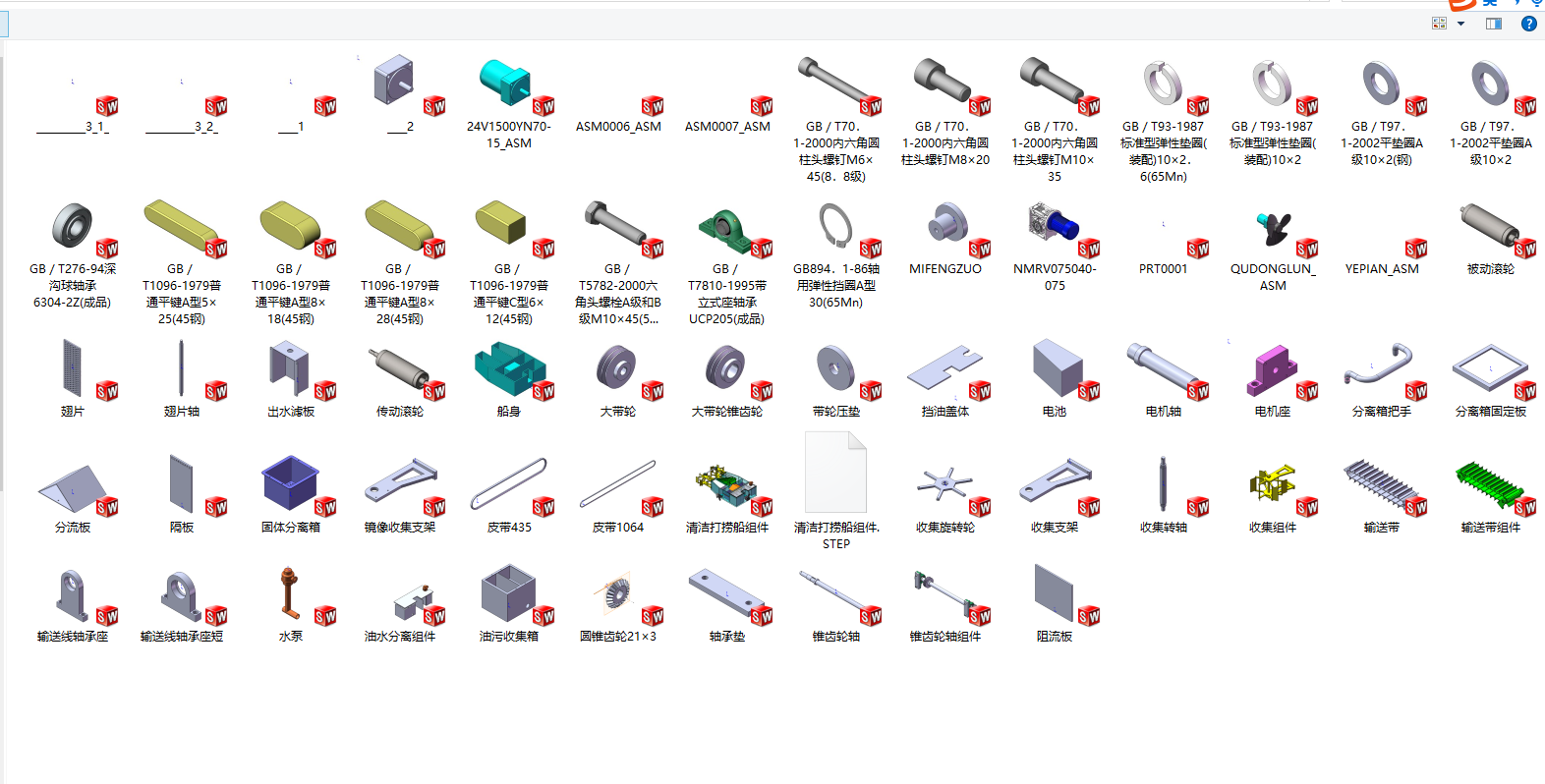

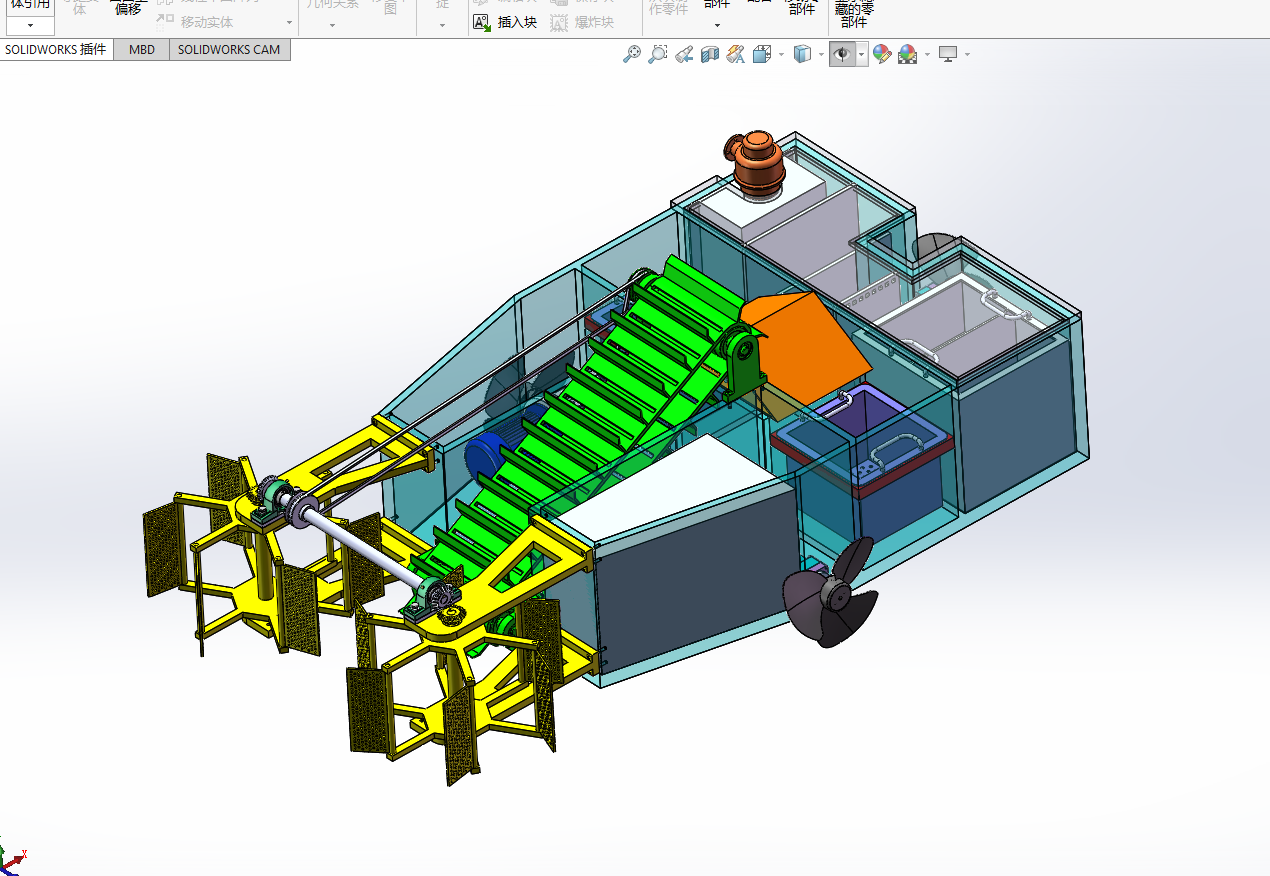

SW三维图一套

摘要

在当今日趋严重的环境污染的形势下，为了解决一般水面垃圾的打捞问题，设计了一种水面垃圾自动打捞船。

为减小船的阻力，船体采用左右双体结构，船以蓄电池供电，分别驱动直流电动机和马达，马达驱动船的前进与转向，电动机通过减速器的减速后，分别通过带传动驱动打捞传送链和过渡链轮，打捞传送链把垃圾从水面运到垃圾储存仓，如果垃圾储存仓装满了后，可以用人工将其倒入船体中，而过渡链轮通过链传动驱动锥齿轮的主动轴，动力通过锥齿轮减速器驱动收集装置。从而完成垃圾的打捞，它的主要特点是能用左右收集轮双向伸缩回转，将垃圾集中到双船体的中间，运送机构再将垃圾从水面运到双船体的垃圾储存仓，垃圾储存仓将垃圾中的水排出，减少了垃圾的体积与重量，水面垃圾清理船结构设计合理，运行机动灵活，操作简单可靠，使用范围广，制作成本低，有着良好的应用前景和推广价值。

装置通过制作装配调试，完全能够顺利的完成水面垃圾自打捞作业。

关键词：船体收集装置打捞装置

目录

摘要1

Abstract 2

第1章绪论4

1.1选题背景和意义4

1.2水上清理垃圾装置的现状及特点分析5

第2章船体的设计7

2.1船体的结构设计7

2.2船体的材料及尺寸设计8

第3章原动件的设计9

3.1蓄电池的选择9

3.2电动机的选择10

3.3马达的选择10

第4章中间部件的设计12

4.1蜗杆减速器的设计12

4.1.1参数选择： 12

4.1.2传动装置总体设计： 12

4.1.3电动机的选择： 13

4.1.4、运动参数计算： 14

4.1.5传动零件的设计计算15

4.1.6、蜗杆、蜗轮的基本尺寸设计18

4.1.7蜗轮轴的校核22

4.1.8箱体的结构形式和材料24

4.1.9铸铁箱体主要结构尺寸和关系25

4.1.10.键等相关标准的选择25

4.2带传动的设计26

4.3链传动的设计27

4.4轴的设计28

4.4.1打捞装置轴的设计28

5.1收集装置的设计30

5.2打捞装置的设计31

致谢35
