JJ9608-一种可轴向换刀旋风铣刀的设计【含SW三维图】 下载积分：150　资料编号： JJ9608

作品包括:

Word版说明书1份，共57页

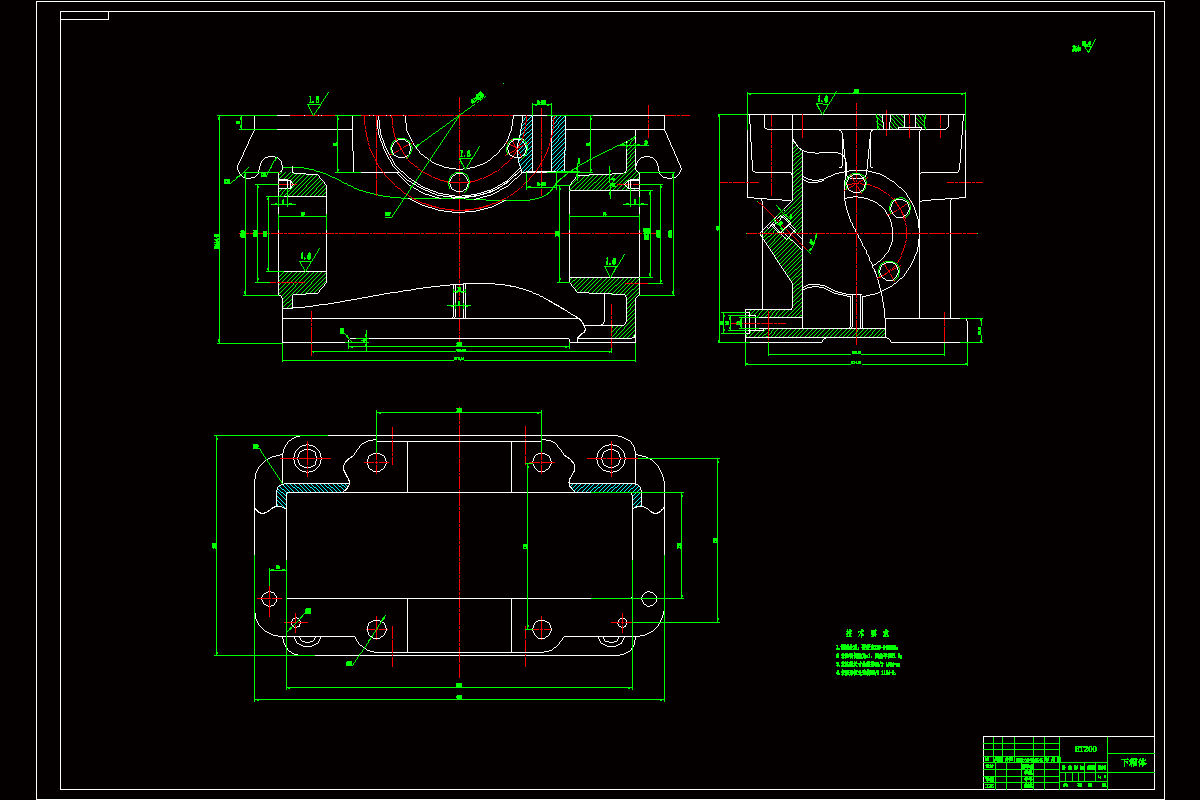

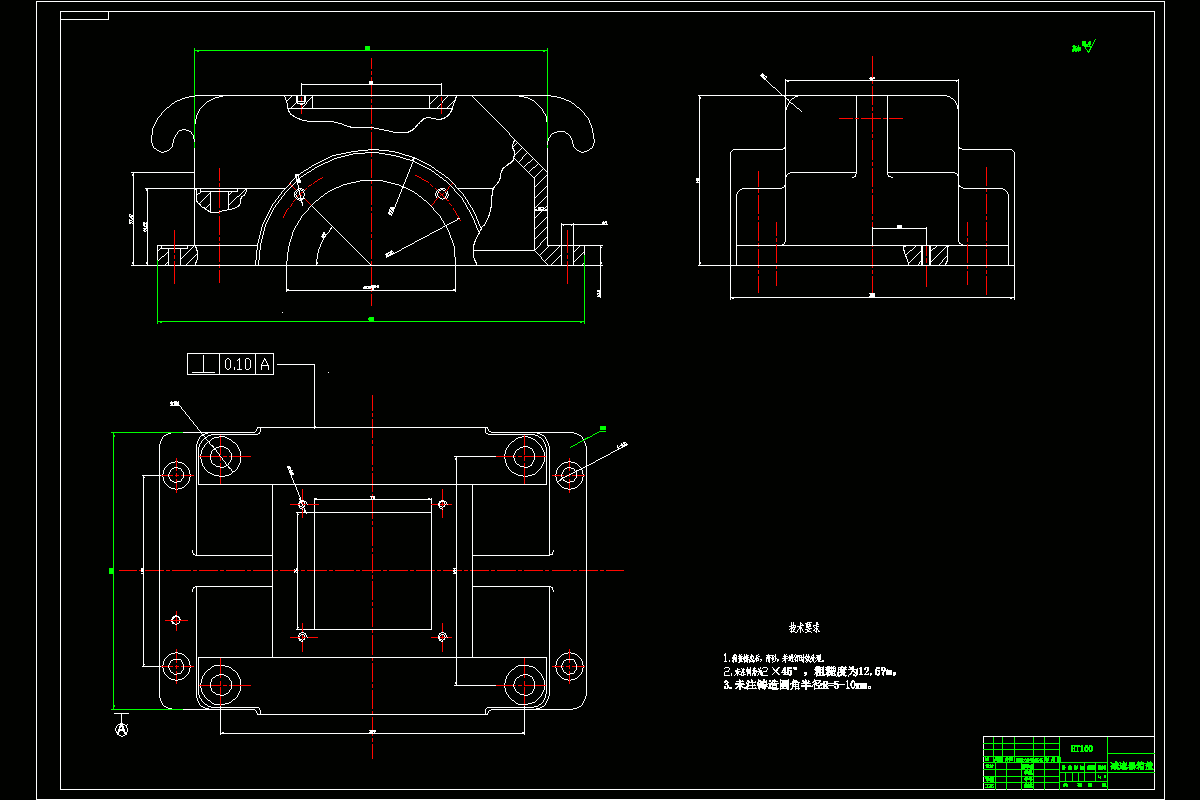

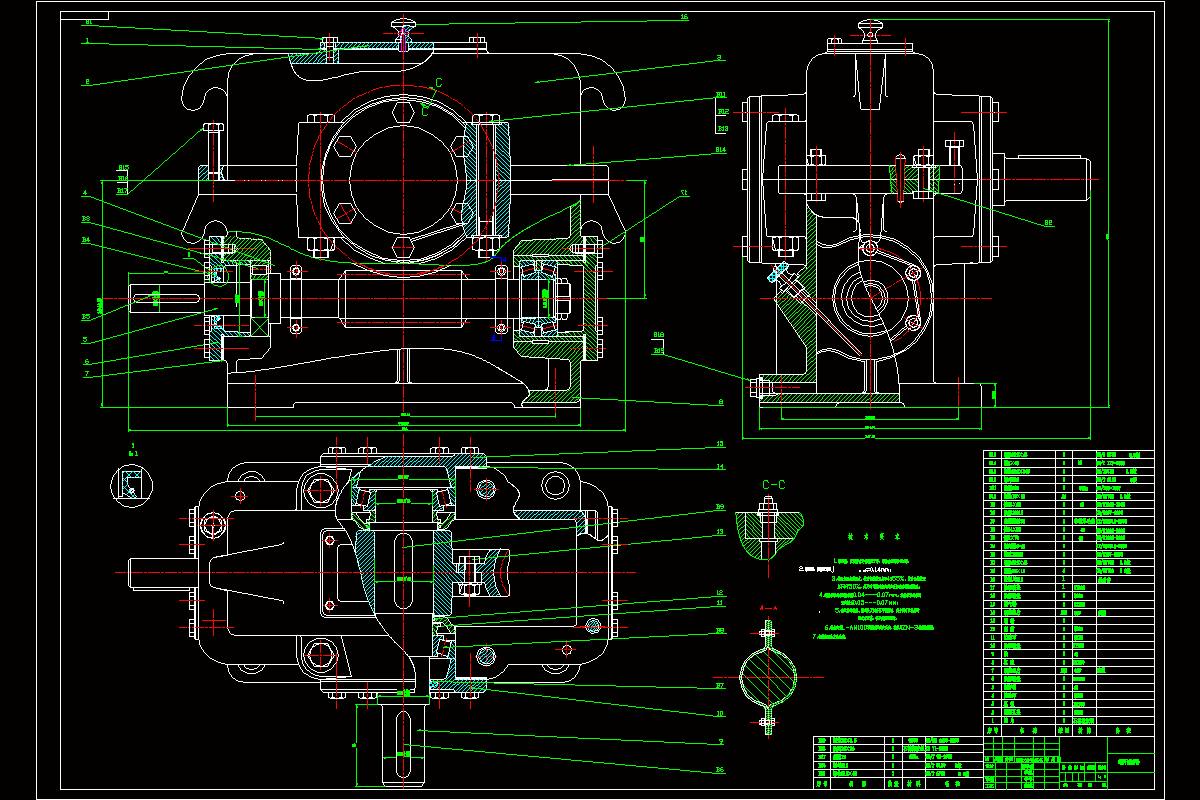

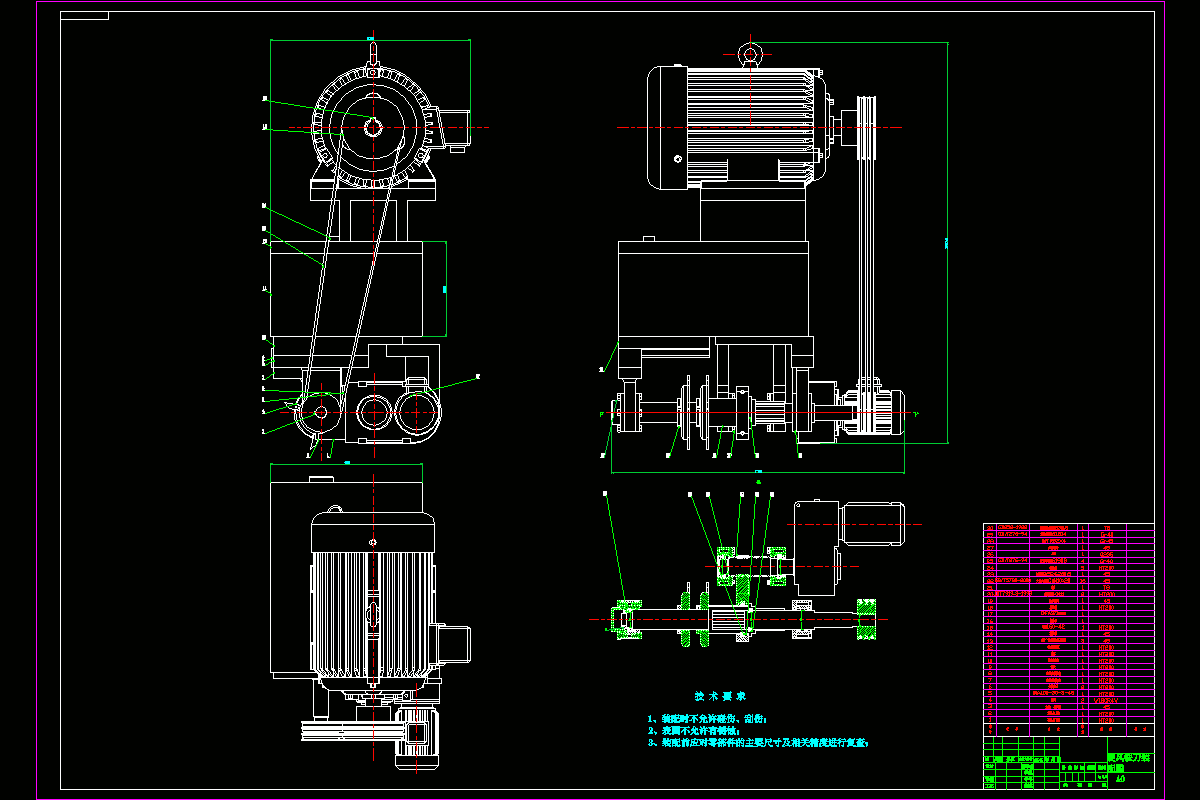

CAD版本图纸，共19张

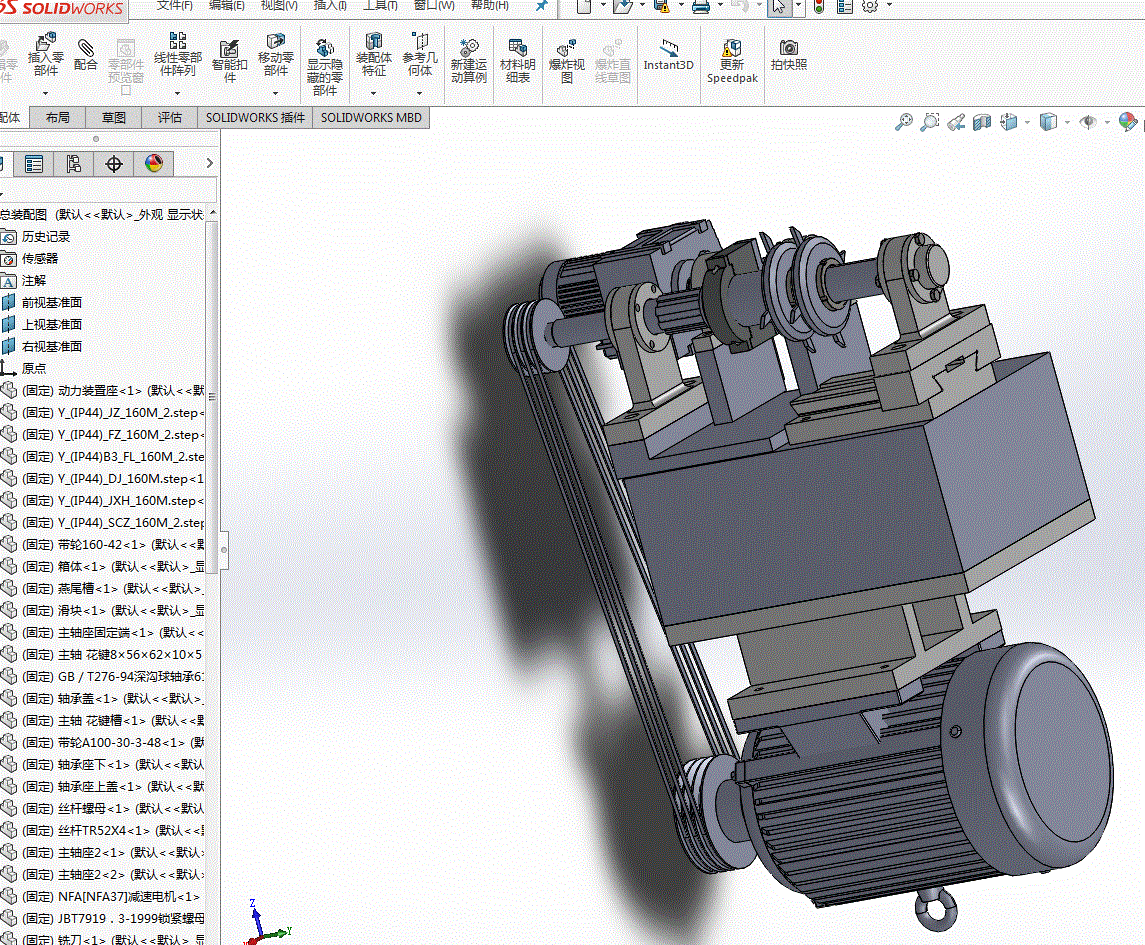

SW三维图一套

摘要

本文主要设计一种旋风铣刀头装置，属于旋风铣床部件。首先介绍了旋风铣头的国内外研究概况，研究意义，然后进行原理分析。其主要包括支座及电机、皮带轮、刀杆，铣刀盘，其特征在于：一组刀杆安装在铣刀盘平面上的装刀槽内，铣刀盘与刀轴刚性连接，同时与一皮带传动机构连接，刀轴一端外圆安装轴承，轴承外圈安装在摆动支架上，摆动支架另一端安装电机，电机与皮带传动机构连接，摆动支架两端的摆轴安装在铣刀座上，同时摆动支架的摆轴与一摆动调整机构连接；铣刀盘平面的一组装刀槽，其相应两侧直线分别是相同某一直径外圆的一组切线；摆动支架在与支座的圆弧长通槽相应位置设有锁紧螺钉。铣刀杆可实现切向对刀，操作方便，对刀精度好，铣刀盘可随摆动支架做角度精确调整，可以适应不同零件加工要求。
