JJ9637-苹果去皮机设计-卧式滚筒型 下载积分：50　资料编号： JJ9637

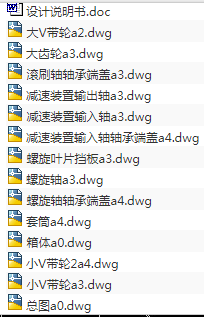

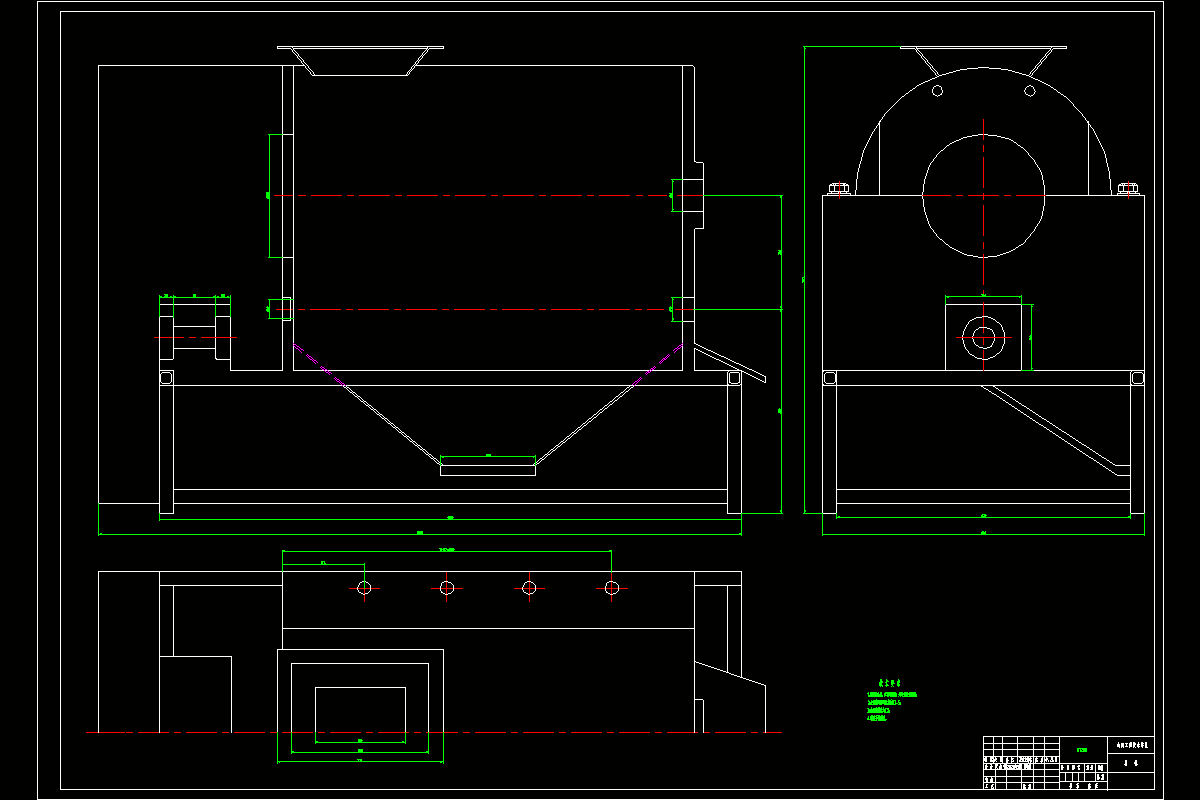

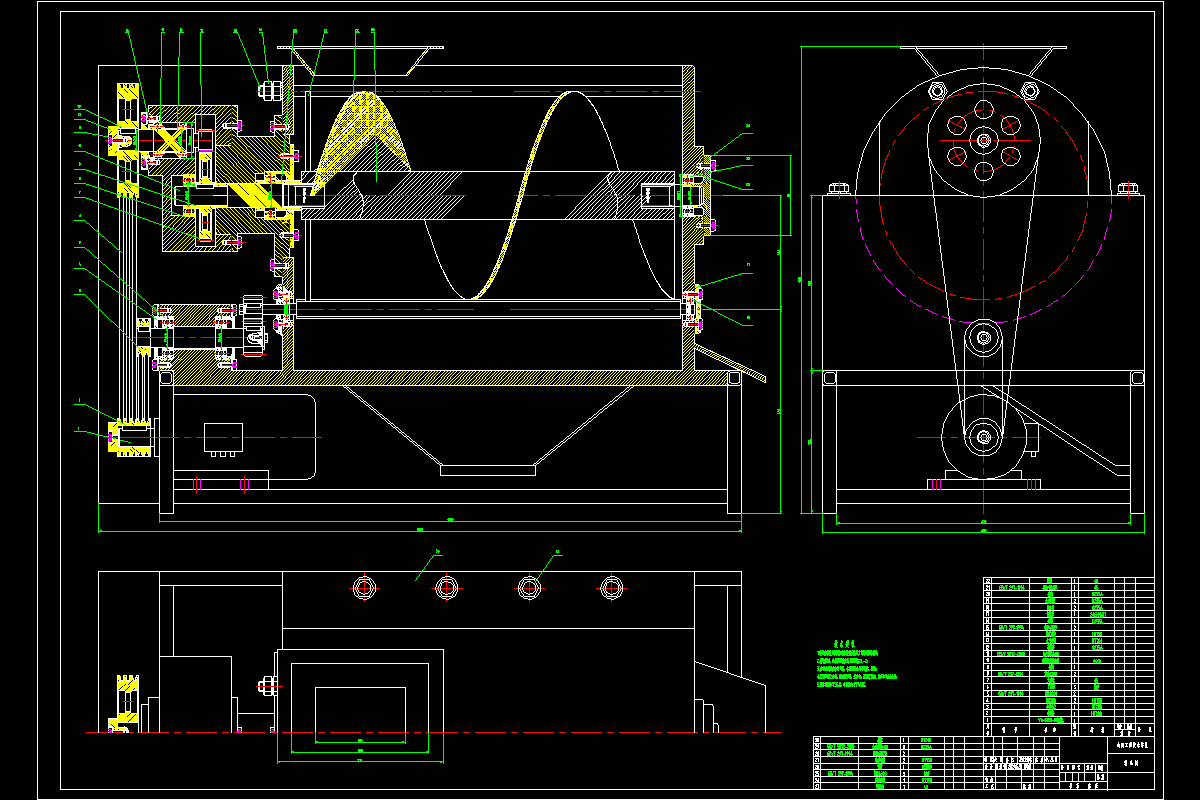

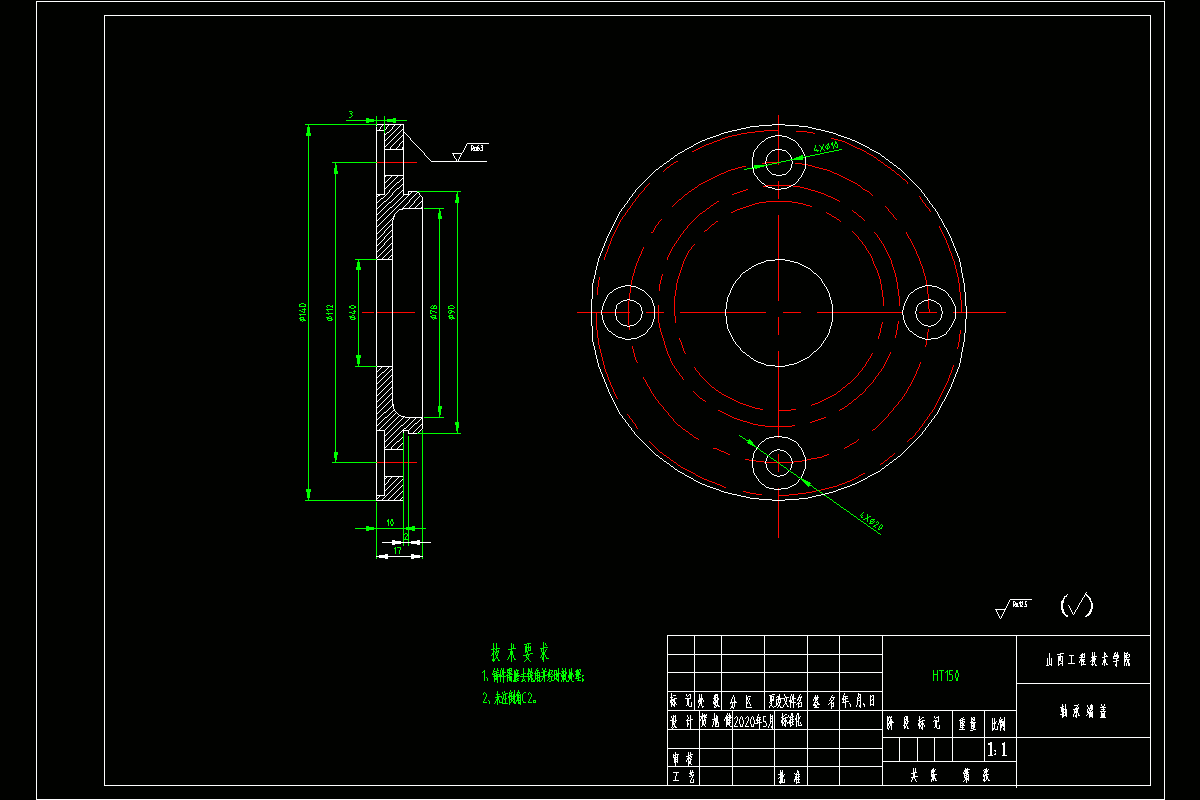

作品包括:

Word版说明书1份，共53页

外文翻译一份

CAD版本图纸，共14张

摘要

现在尽管苹果的去皮作业已经慢慢的开始向机械化转变，但相对而言其劳动强度较大，生产作业效率较低。我国现有的苹果剥皮设备还存在着诸多问题。

本设计中我设计了一种使用摩擦原理的小型苹果剥皮的机械设备，不再需要人工将所有苹果逐一插到固定针上固定了。本文设计的机器设备主要由传动作业机构、存储作业机构和电气作业机构组成，苹果从进料口进入到机器设备里面，通过电机、减速器的驱动，螺旋拨料盘的旋转对苹果进行摩擦作业，从而满足对苹果的去皮的目的。这次的设计研究的对现有机器设备的相关数据予以一定的分析研究，结合真实的作业情况完成了苹果去皮机的总体结构设计，苹果去皮机器的运行操作能够更加稳定、安全，从而提高了苹果去皮加工的机械化程度。

关键词：苹果去皮机；机械化；去皮

目录

摘要i

Abstract ii

1引言1

2苹果加工产业现状及苹果的功效2

2.1苹果产业现状2

2.2苹果产业中存在的一些问题2

2.3苹果的作用3

2.4苹果的存储3

2.5苹果的加工处理流程简介4

2.5.1苹果的等级划分4

2.5.2苹果的清洗5

2.5.3苹果的去皮5

2.6苹果去皮清洗的必要性5

2.7苹果去皮机械化的意义6

3苹果清洗以及去皮设备的结构设计8

3.1工作原理8

3.2基本结构8

3.2.1去皮机构8

3.2.2清洗机构9

4拨料盘结构和刷辊结构的设计10

4.1拨料盘的设计10

4.1.1拨料盘的设计10

4.1.2螺旋机功率的确定10

4.1.3螺旋直径的确定11

4.1.4螺旋轴转速的确定11

4.1.5螺距的确定12

4.1.6物料输送速度的确定12

4.2刷辊部件的设计13

5电动机的选型14

5.1电动机的选择14

5.1.1选择电动机的类型14

5.1.2选择电动机的容量14

5.2传动结构的运动和动力的参数大小的求解14

5.2.1各轴转速15

5.2.2各轴输入的功率15

5.2.3各轴输出的功率16

5.2.4各轴输入转矩16

5.2.5各轴输出转矩16

6减速装置的设计以及求解18

6.1齿轮设计18

6.2减速器结构设计22

6.2.1机体结构22

6.2.2铸铁型减速装置的尺寸22

6.3轴设计24

6.3.1计算齿轮受力25

6.3.2计算支承反力25

6.3.3画轴转矩图25

6.3.4许用应力26

6.3.5校核轴径27

6.4轴承的选型27

6.5键的选型28

6.5.1输入轴与带轮的联接28

6.5.2输出轴与大齿轮的联接29

参考文献31

结束语33

外文文献34

中文翻译42

致谢47
