JJ9641-闸阀结构设计 下载积分：100　资料编号： JJ9641

作品包括:

Word版说明书1份

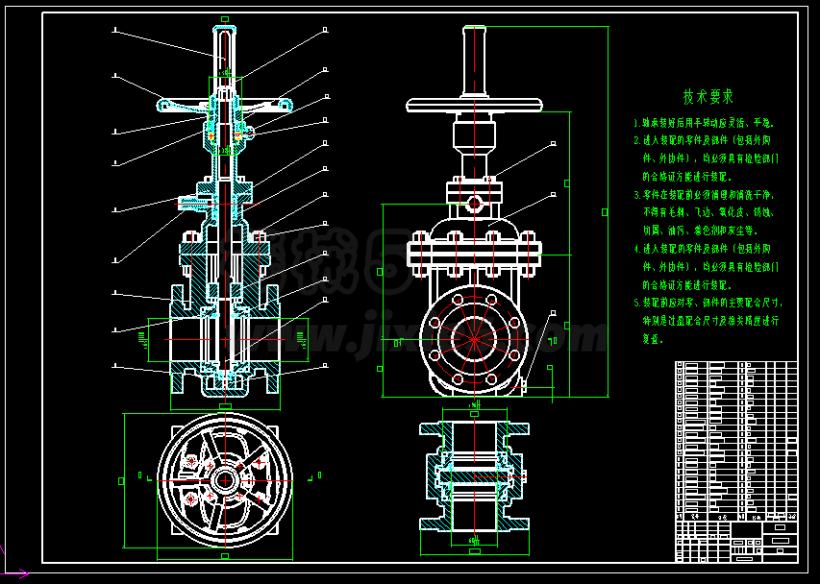

CAD版本图纸，共8张

摘要

本文设计的DN200/PN160闸阀是阀类的一种结构形式，是现有的阀类在过去的发展上出现比较早的一种阀，在工程建设上和开采上已经有很多年的发展过程。闸阀是一种使用比较常见的阀类结构体。但是在不断的发展下，一些新颖的结构形式出现后，打破了闸阀的唯一性，使得各式各样的不同类型的闸阀进入市场。在一些新的结构形式中，不断的出现了采用球阀结构形式和转子实现运动形式的阀体。随着工业技术水平的不断发展和进步，使得很多的阀类在后期的发展上同样得到了快速的发展和改善，实现在结构设计上的简单化和在重量上的大幅度的降低，实现了阀类结构在使用上的便捷和在操作上的简单化。在产品的使用上达到了截流上的均匀等结构特点，提高了闸阀在结构设计上的优势。

在本文的设计上，通过查阅闸阀相关的设计书籍和参考文献，了解闸阀的主要的结构组成和工作内容，实现对闸阀的截流过程中的往复运动功能进行分析。对整个闸阀的结构方案进行设计，构思总体结构形式，对其关键的组成部件包括对阀体，阀杆，轴承，闸板部件等关键的结构进行设计和计算。绘制结总体装配图和关键零件的二维图纸。对闸阀的阀体进行功能上的分析，实现对相关零件的设计参数进行设计计算机校核，确定其组成部分的结构形式。设计合理的闸阀结构形式，提高阀体工作的可靠性和增强使用的寿命，达到设计新颖和功能上的安全性能。
