Z1191-空气压缩机结构设计【含UG三维图】 下载积分：50　资料编号： Z1191

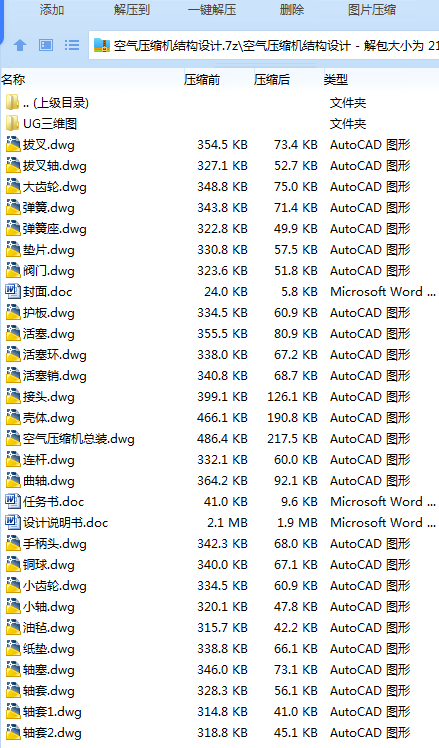

作品包括:

Word版说明书1份，共25页，约3100字

任务书一份

CAD版本图纸，共26张

UG三维图一套

摘 要

本次毕业设计是基于UG NX10空气压缩机的数字化建模。

此空气压缩机供汽车轮胎充气只用。由汽车变速箱传来的动力使大齿轮等速回转，通过小齿轮、曲轴、连杆带动活塞上下往复运动；当活塞下行时i，活塞上部空间增加，形成负压，外界空气克服弹簧的压力后进气阀门自动打开，空气通过活塞顶部小孔，进到活塞上部，当活塞上行时进气阀门关闭，活塞上部气体被压缩，压强增加，钢球被顶开，于是气体便通过管路输送到汽车轮胎内。

在本次毕业设计中主要是基于UG NX10空气压缩机的数字化建模，及对整个零件图的二维输出。

关键词: 空气压缩 数字化 三维建模 二维输出

目录

第一章 绪论 1

1.1毕业设计的目的 1

1.2毕业设计的任务内容 1

1.3毕业设计的经过 1

第二章 空气压缩机的造型设计 3

2.1铜球三维建立过程 3

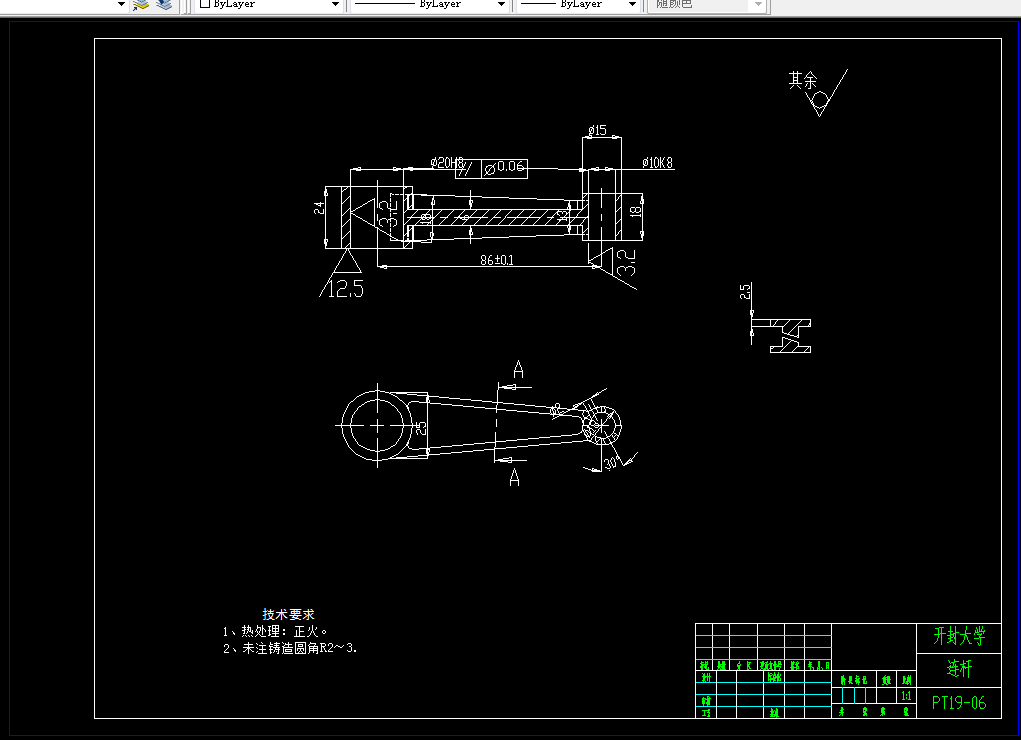

2.2连杆的三维建立过程 4

2.3另外的三维图 6

2.3.1弹簧座 6

2.3.2垫片 7

2.3.3纸垫 7

2.3.4小齿轮 7

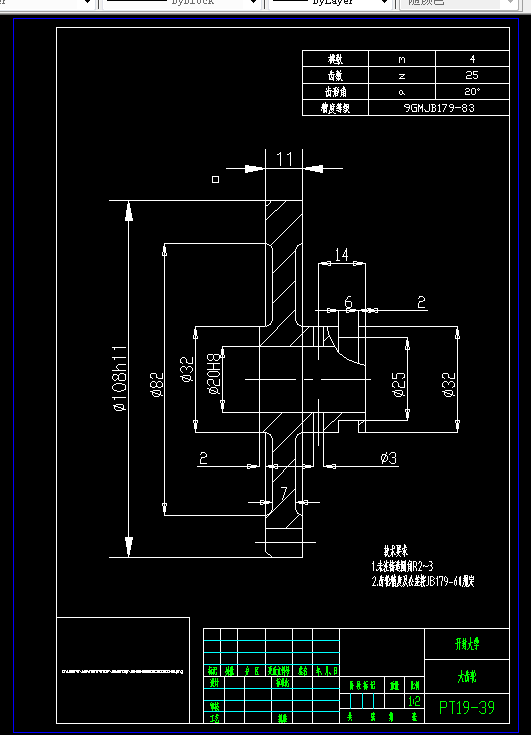

2.3.5大齿轮 8

2.3.6壳体 8

2.3.7手柄头 8

2.3.8护板 9

2.3.9轴套 9

2.3.10活塞环 10

2.3.11弹簧 10

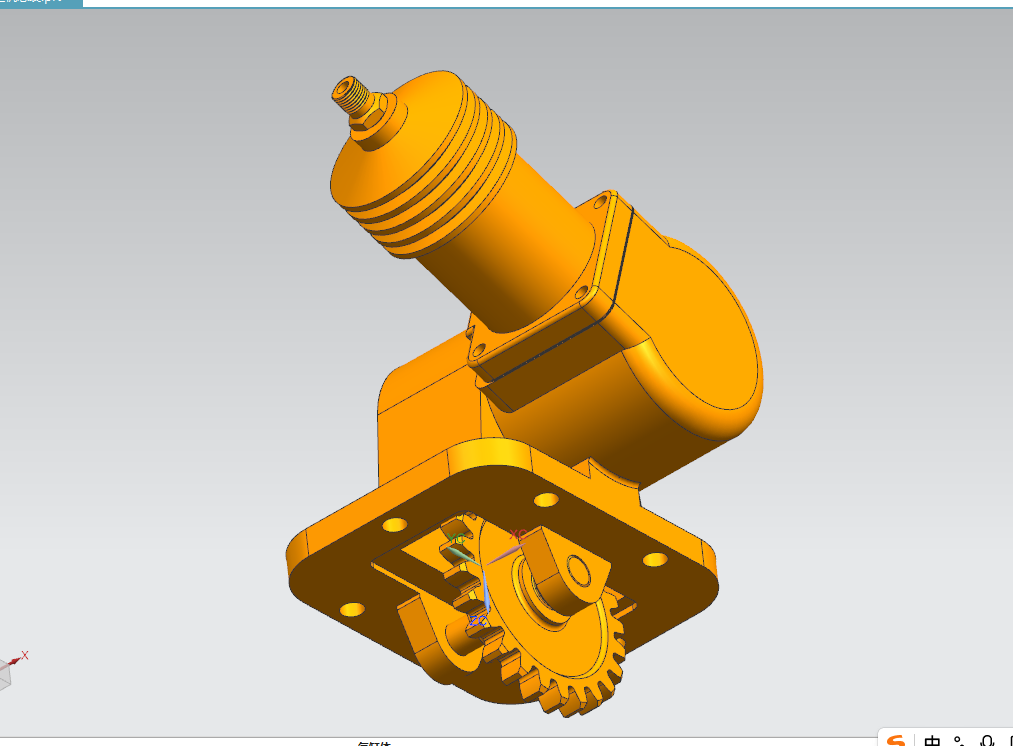

2.4装配体的建立 11

第三章 空气压缩机零件的二维输出 12

3.1纸垫的二维输出 12

3.2轴套的二维输出 12

3.3小轴的二维输出 12

3.4轴套1的二维输出 13

3.5轴套2的二维输出 13

3.6拨叉的二维输出 14

3.7轴塞的二维输出 15

3.8油毡的二维输出 15

3.9铜球的二维输出 15

3.10小齿轮的二维输出 16

3.11接头的二维输出 16

3.12手柄头的二维输出 16

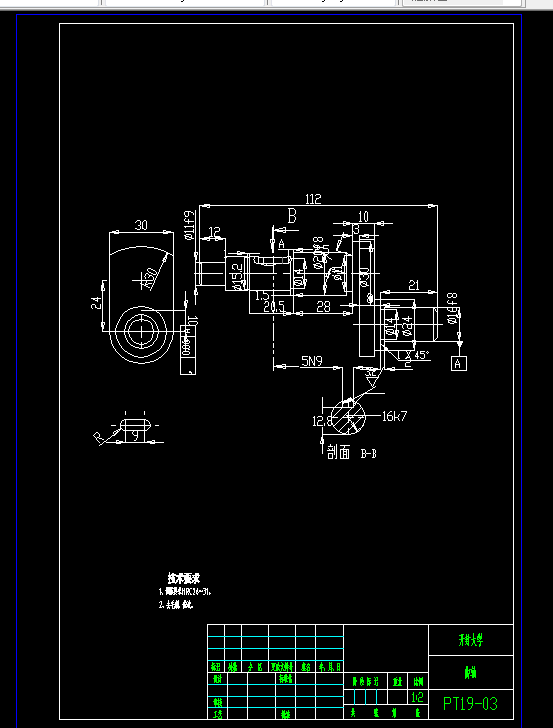

3.13曲轴的二维输出 17

3.14壳体的二维输出 17

第四章 装配图的二维输出 18

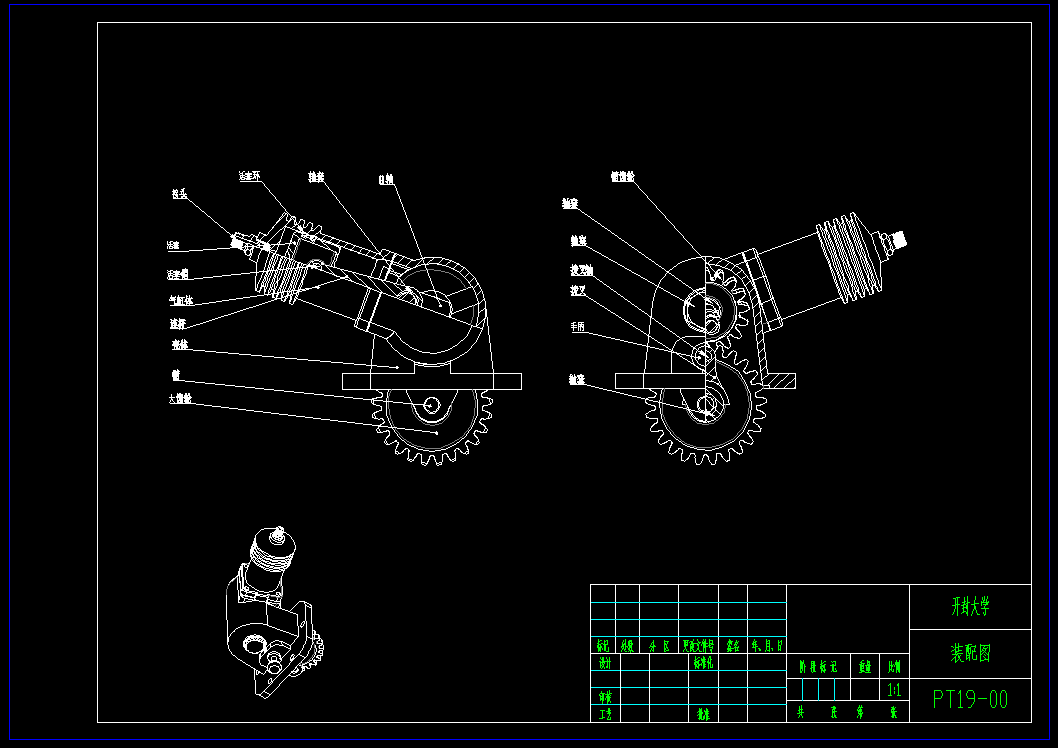

4.1装配图的二维输出 18

第五章 总结 19

第六章  参考文献 20

致谢 21
