Z777-玉米收割机设计【含UG三维图】 下载积分：50　资料编号： Z777

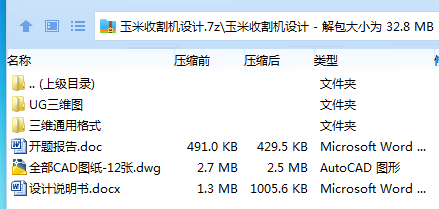

作品包括:

Word版说明书1份，共35页，约13000字

开题报告一份

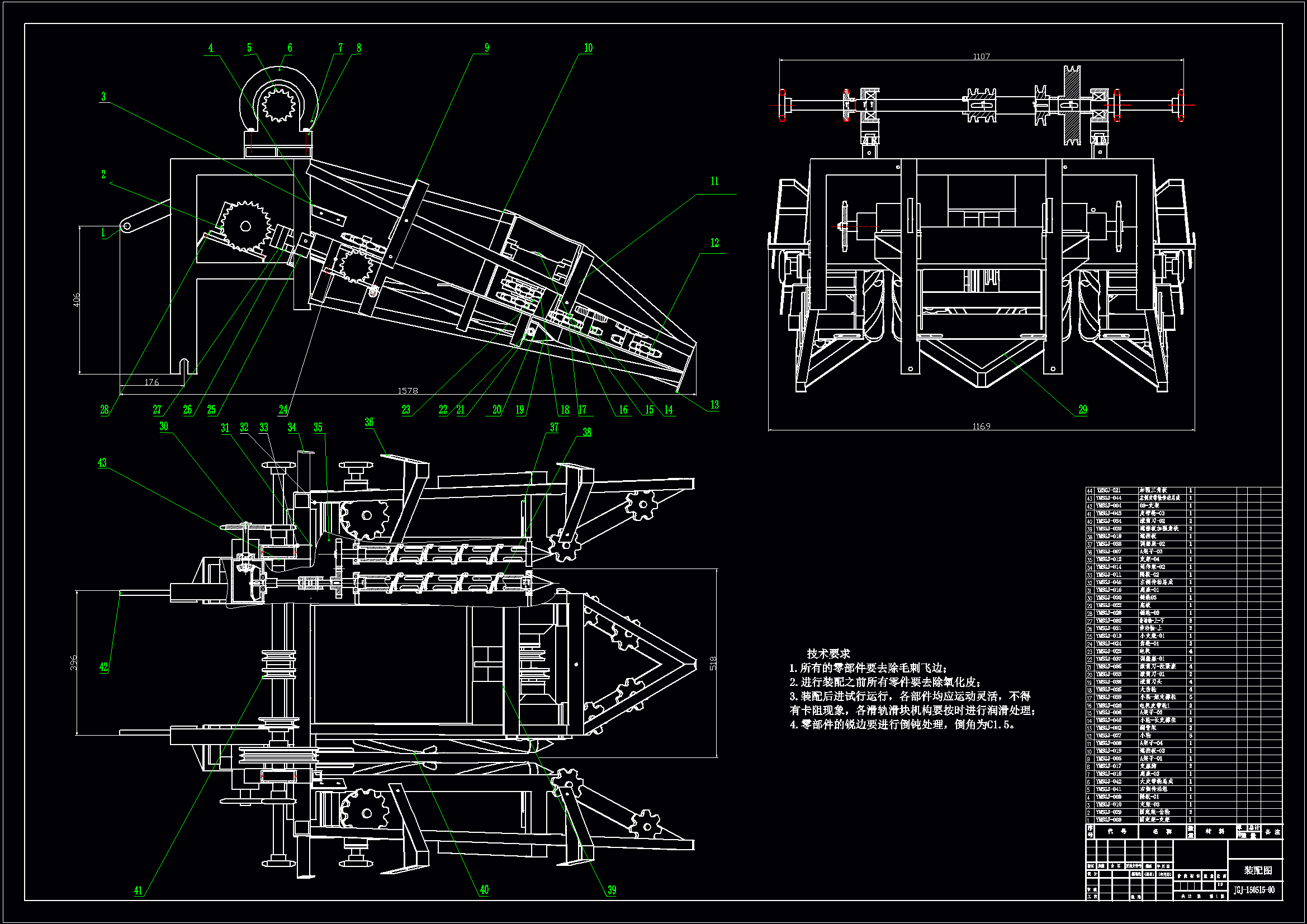

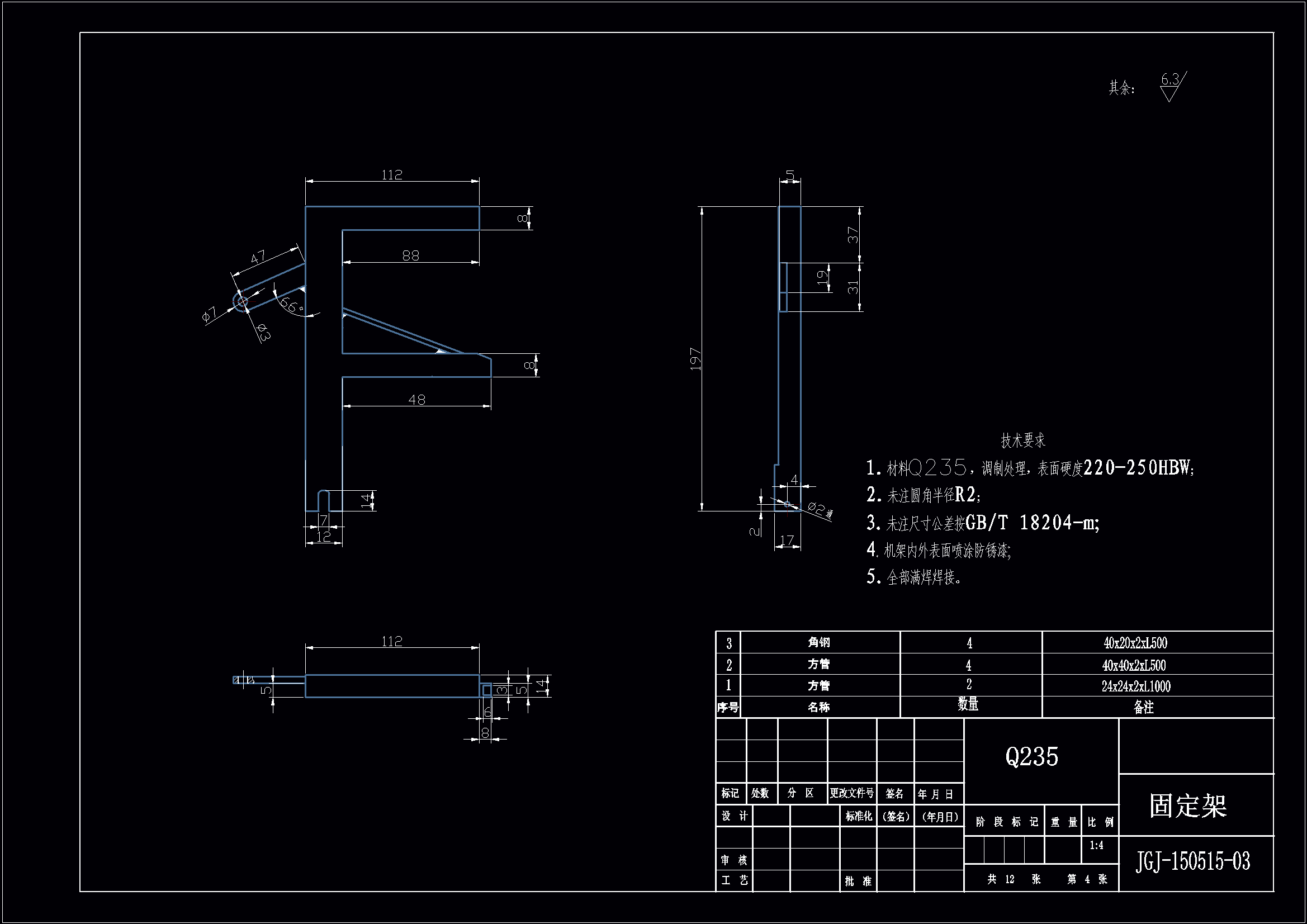

CAD版本图纸，共12张

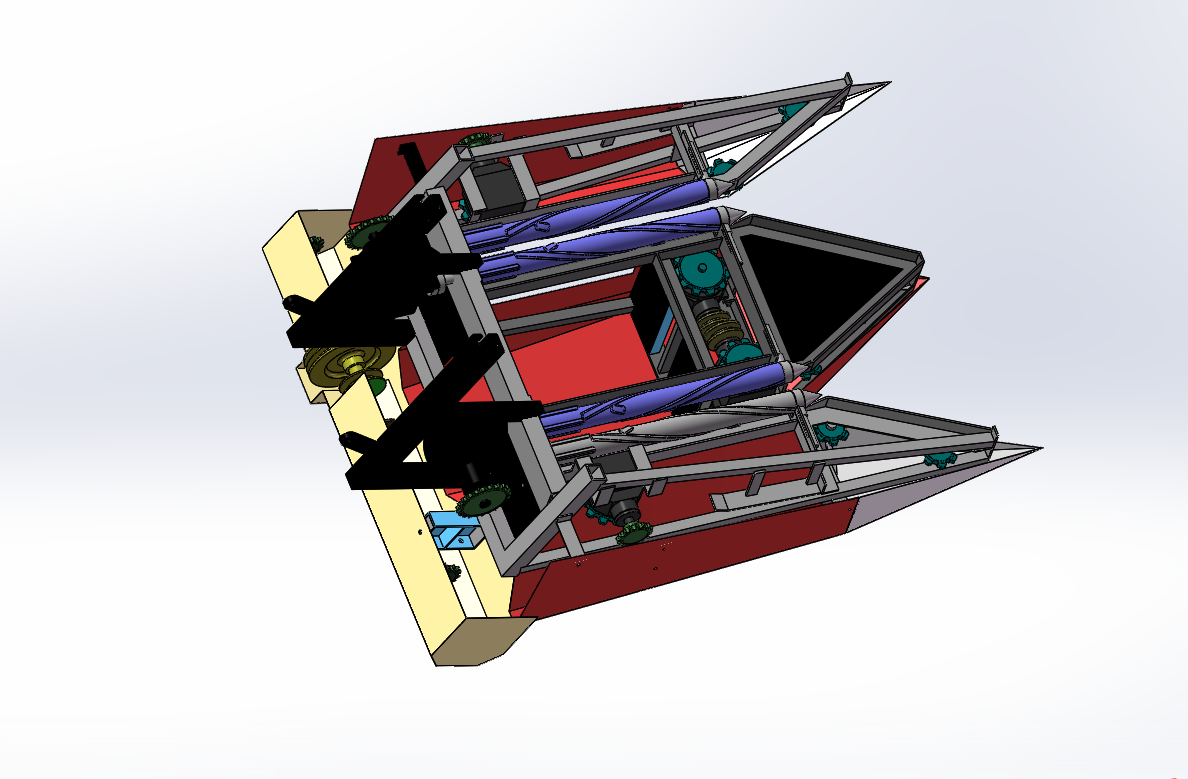

UG三维图一套

摘要

玉米是我国的三大粮食作物之一，但是我国的玉米收获时采用机械收获量还不足十分之一。这就成为了玉米机械化生产的最大问题所在，因此，全国各地的机关政府都加大力度扶持当地的农机制造企业，鼓励并帮助企业开展玉米机械化收割技术的研发和新型设备的创新与改良。

本文设计主要背负式双行玉米收获机的割台，摘穗装置，传动装置。割台部分是利用两对圆柱形切割装置将玉米割倒，摘穗装置是当玉米植物被运送机构夹紧时，玉米穗在拾取辊的反向旋转的作用下被移除。传动装置是将小四轮拖拉机的动力通过皮带和链条传动到转换器上，再通过转换器转动割刀和摘穗装置。割台部分本文对主要部件进行分析，为玉米收获机的制造提供了根据。研究玉米茎秆的运动状态与结构和穗部的运动参数之间的关系是十分关键，所以它是玉米收获机摘棒的重要装置。

背负式双行玉米收获机相对于大型的收获机价格更加便宜，更容易在农村进行推广。而相对于小型玉米收获机本文的设计功能更加全面。背负式双行玉米收获机结构简单、操作方便、实用性强。

关键词：玉米收获机；摘穗装置；割台

目录

第一章 绪论 1

1.1研究背景与意义 1

1.2国内研究现状 2

1.3国外研究现状 3

第二章 方案设计 5

2.1整体方案设计 5

2.2背负式双行玉米收获机的设计要求 6

2.3 摘穗装置设计与分析 7

2.3.1摘穗辊表面形状 7

2.3.2摘穗辊结构具体尺寸设计 7

第三章 关键部件设计和校核 9

3.1 分禾器分析与设计 9

3.2 摘穗装置的计算 10

3.3割台的结构设计 13

3.3.1农机具配置在拖拉机从动轮前部 13

3.3.2农机具配置在拖拉机驱动轮前部 13

3.4收获机割台总体结构设计 14

3.4.1割台结构总体方案 14

3.4.2割台动力传递流程 14

3.5配套动力的选择和传动系统中传动比确定 14

3.5.1配套动力选择 14

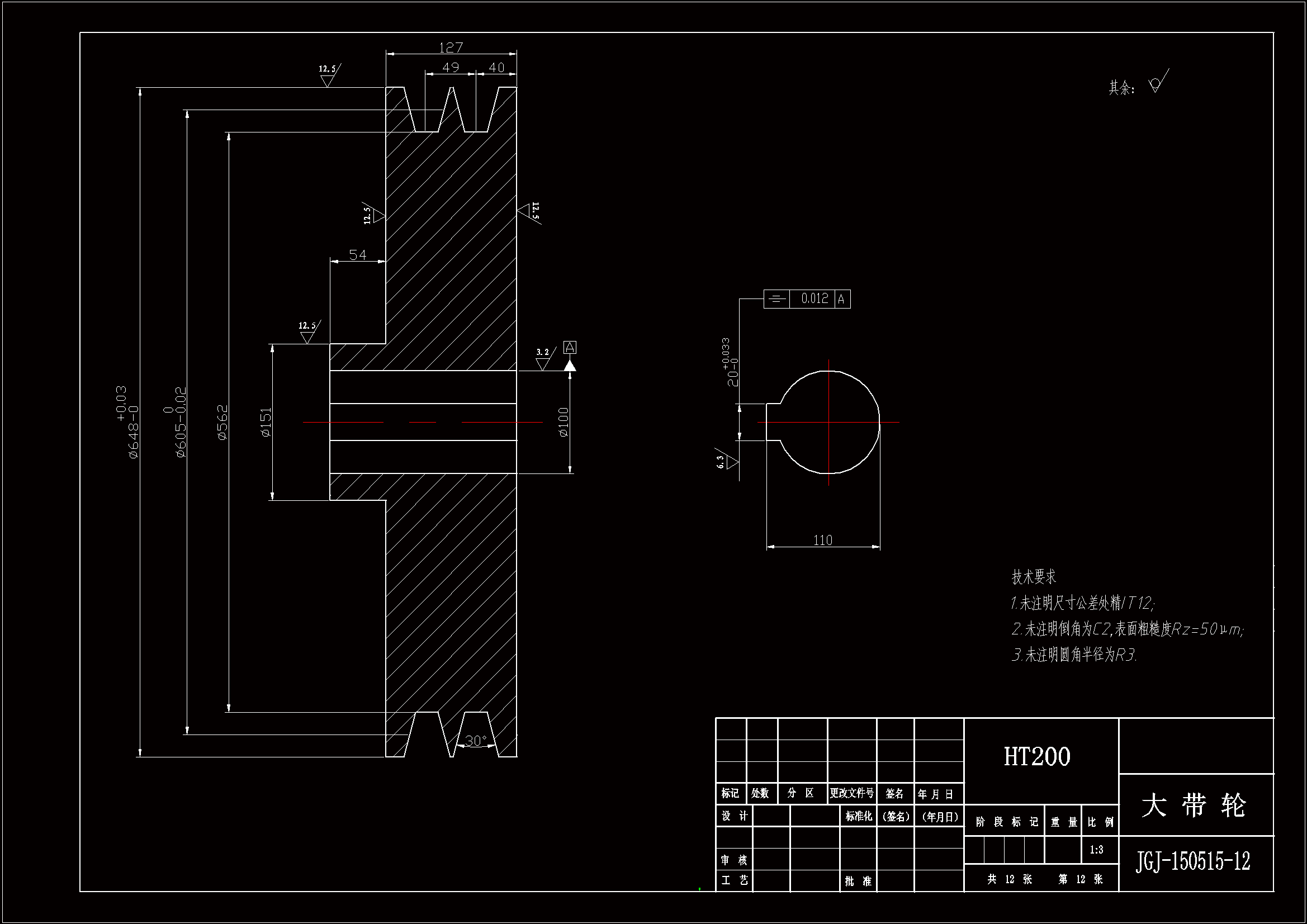

3.5.2传动系统中的传动比确定 14

第四章 关键零部件的设计及校核 16

4.1滚子链传动的设计计算 16

4.1.1主轴与夹持装置传动系统中链传动设计计算 16

4.1.2主轴与摘穗装置传动系统中链传动设计计算 18

4.1.3夹持装置链轮的设计计算 20

4.1.4减速器零件中锥齿轮传动的强度计算 21

4.2轴的设计计算 23

4.2.1减速器零件中轴的设计计算 23

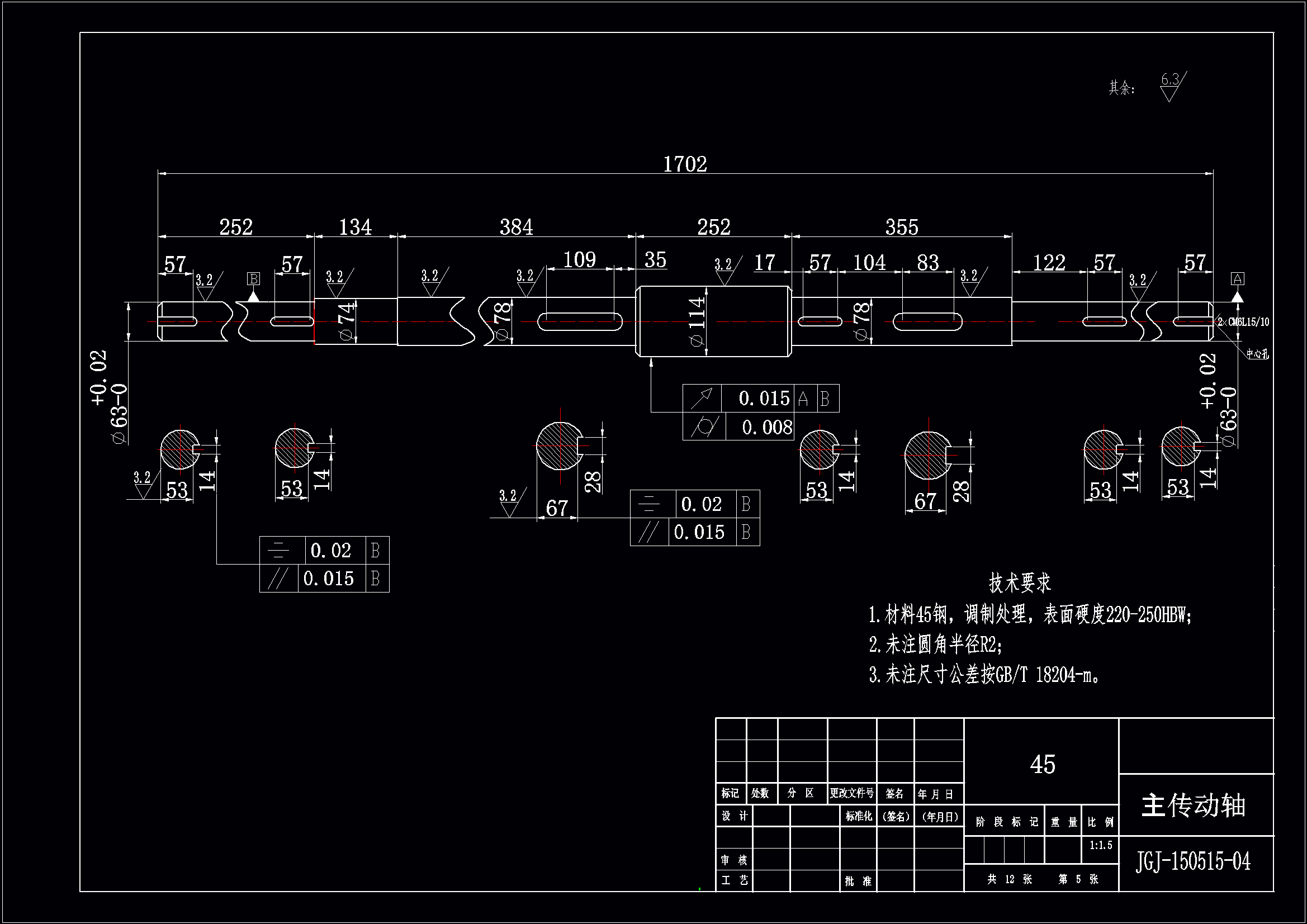

4.2.2主轴的设计计算 27

第五章 结论 29

致谢 30

参考文献 32
