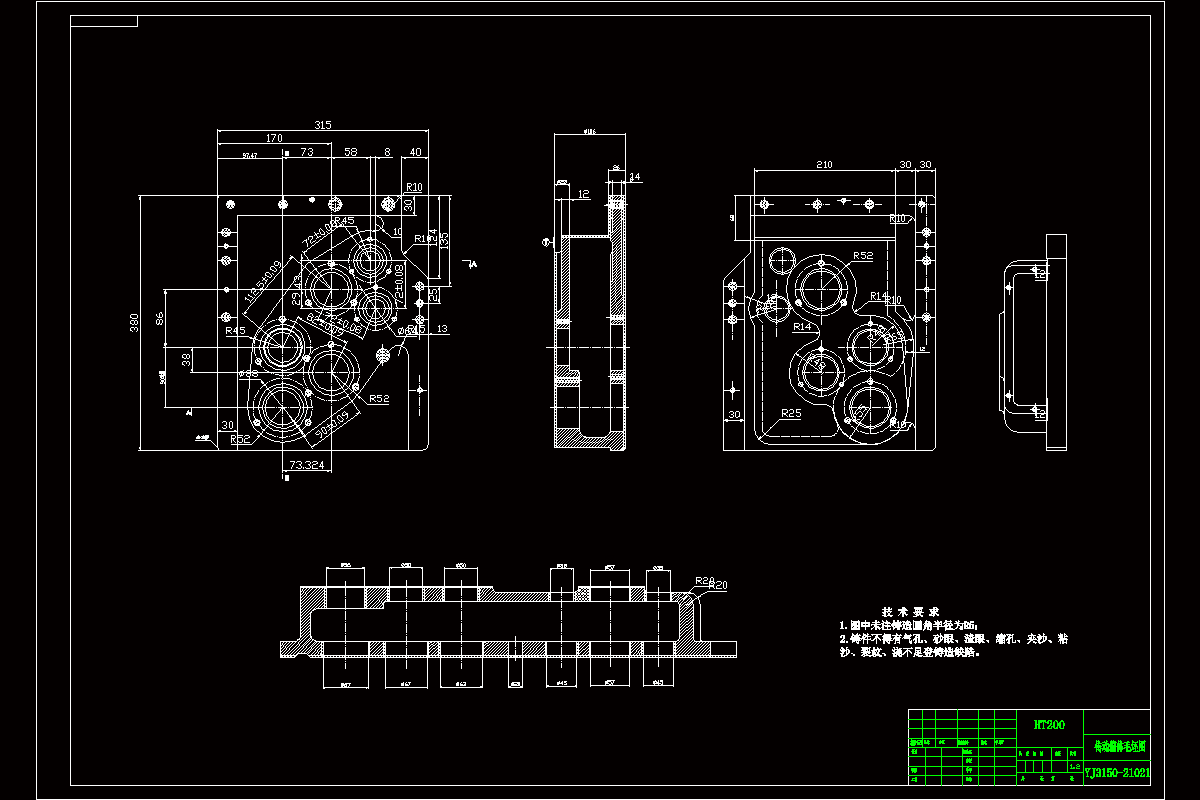

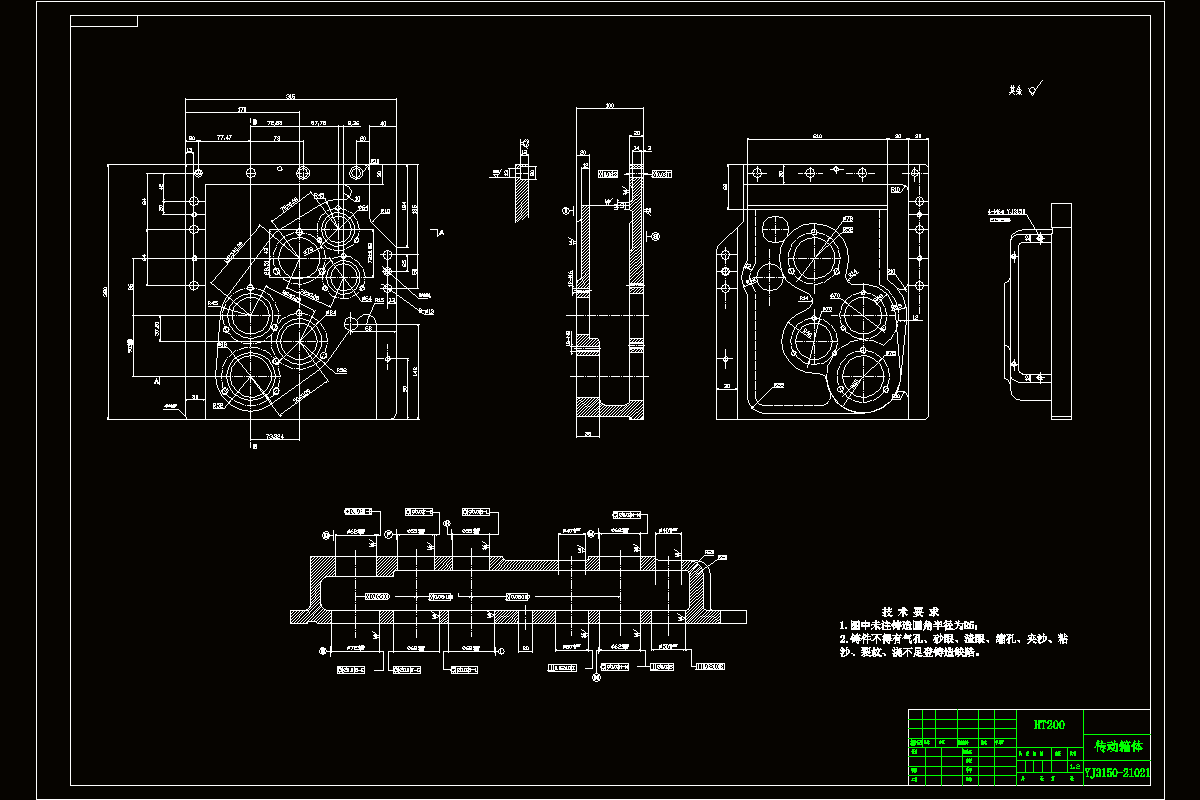

JJ9888-MCY柱塞泵用传动箱体加工工艺规程与夹具设计 下载积分：200　资料编号： JJ9888

作品包括:

Word版说明书1份，共39页，约12000字

开题报告一份

工序卡9张

工艺过程卡1张

CAD版本图纸，共11张

摘要

本文首先对MCY柱塞泵用传动箱体完成零件的分析，，毛坯种类选择，以及基准的选择，再制定加工工艺路线；根据要求，通常情况下，确保平面的加工精度相比起孔更能容易一些。正是根据这个原因，编制工艺的时候采用先加工面然后再加工孔即通常所谓的“先面后孔”的原理。为了保证孔和平面的精度尤其是精度比较高的孔，需要分为粗加工和精加工两个阶段。在接下来的工序中，除了个别工序，均以顶部面和定位孔来加工其他部位的。整个加工工艺采用通用的机床进行加工，比如常用的铣床，钻床，镗床等。加工零件的过程中采用专用装备，采取适合的夹紧元件，夹紧机构不需要自锁，适合大批量，流水线作业，这样能保证加工出来的零件能最大符合要求。

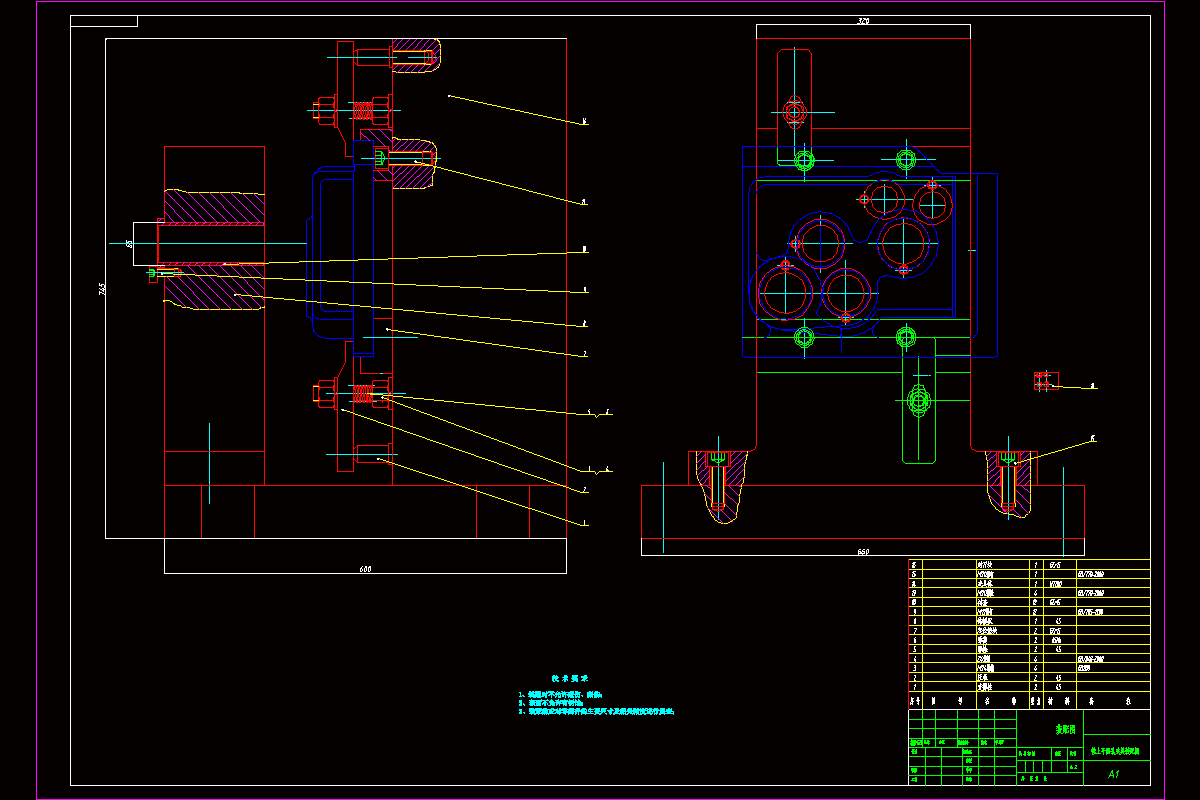

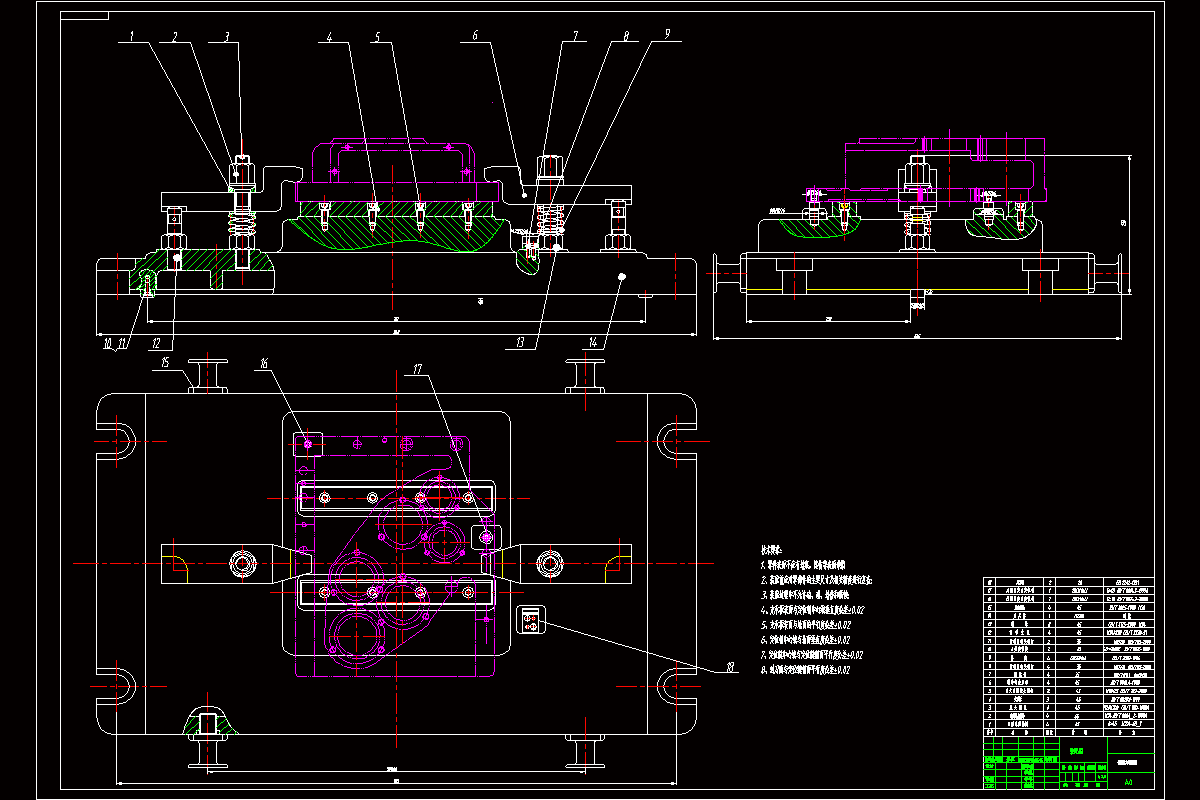

基准选择在传动箱体的端面和内孔，主要加工的是上下端面。共对此零件作了二套夹具分别是铣端面和加工平面的镗孔夹具设计。
